Een Iskraemeco AM550 energiemeter aansluiten op de Reduxi controller
Verbind de Iskraemeco AM550 slimme meter via de P1-poort met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding
Foto van het bovenste deel van een witte slimme meter Iskraemeco AM550, van voren en iets van boven gezien. Op de behuizing staan: het logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' en '1 000 imp/kvarh', en links '2G/4G'. Een label met een legenda voor de codes op het lcd-scherm in het Sloveens (bijvoorbeeld 'Pomen stevilcnih oznak na LCD zaslonu' [Betekenis van de cijfercodes op het lcd-scherm], 0.9.1 Cas [tijd], 0.9.2 Datum [datum], 1.8.T Delovna energija A+ [werkzame energie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 en 2.6.0 maximaal vermogen, T = tarifa [tarief]). Rechtsboven op de behuizing markeert een zwarte cirkel een kleine grijze klem of afdekkingsvergrendeling met een symbool erop. Rechts zitten een schroef en een zegel met '2020'. Het displayvenster zit onderaan en is deels zichtbaar.
- Benodigde apparatuur
- De Iskraemeco AM550 fysiek aansluiten op de Reduxi Converter
- De sleutels verkrijgen
- Inloggen op de Reduxi-webinterface
- De Iskraemeco AM550 toevoegen aan Reduxi
- De meetwaarden controleren
- Niet-werkende communicatie oplossen
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Iskraemeco AM550 slimme meter
- Reduxi Converter met de RJ12-kabel (zit in de verpakking)
- Reduxi Controller
- Het XML-bestand met de meetersleutels (zie punt 3)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2 De Iskraemeco AM550 fysiek aansluiten op de Reduxi Converter
De P1-poort zit in de rechterbovenhoek van de AM550 slimme meter. Sluit de AM550 met de RJ12-kabel via de P1-poort aan op de Reduxi Converter. De kabel zit in de verpakking van de Reduxi Converter. De groene led bovenop de converter gaat branden.
Tekstbeschrijving van deze afbeelding
Foto van het bovenste deel van een witte slimme meter Iskraemeco AM550, van voren en iets van boven gezien. Op de behuizing staan: het logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' en '1 000 imp/kvarh', en links '2G/4G'. Een label met een legenda voor de codes op het lcd-scherm in het Sloveens (bijvoorbeeld 'Pomen stevilcnih oznak na LCD zaslonu' [Betekenis van de cijfercodes op het lcd-scherm], 0.9.1 Cas [tijd], 0.9.2 Datum [datum], 1.8.T Delovna energija A+ [werkzame energie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 en 2.6.0 maximaal vermogen, T = tarifa [tarief]). Rechtsboven op de behuizing markeert een zwarte cirkel een kleine grijze klem of afdekkingsvergrendeling met een symbool erop. Rechts zitten een schroef en een zegel met '2020'. Het displayvenster zit onderaan en is deels zichtbaar.
Aanvullende informatie over de kabel: sluit de dubbel geïsoleerde getwiste draad als volgt aan. Verbind de eerste draad (A) van de converter met Reduxi-draad A. Verbind de andere draad (B) met Reduxi-draad B. Verbind de gevlochten (afgeschermde) kabel met GND.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator met een dialoogvenster 'Test communication' ervoor; de pagina erachter is gedimd. Zichtbaar achter het dialoogvenster: Connection *: Local serial port; Port *: Port 1; Baud rate *: (verborgen door het dialoogvenster); verdere velden eronder zijn verborgen. Dialoogvenster 'Test communication' met rechtsboven een sluitkruisje. Eerste vak in rode tekst: 'Unable to communicate with device.' Tweede vak in rode tekst: 'Check wiring and serial port settings!' en 'Received data on communication port: no data'. Knop 'Close' (donker) rechtsonder in het dialoogvenster.
Werkt de communicatie niet, zorg dan dat de fysieke verbinding werkt voordat u naar de volgende stap gaat.
3 De sleutels verkrijgen
Om de Reduxi Controller met de Iskraemeco AM550 te laten verbinden, hebt u de sleutels nodig die voor de communicatie worden gebruikt.
3.1 Het XML-bestand met de sleutels aanvragen
Stuur een e-mail naar support@reduxi.eu. Voorbeeldtekst:
Geachte,
Stuur mij alstublieft de sleutel voor de AM550-meter – serienummer: 1680 xxxxxxxx
Alvast bedankt,
Met vriendelijke groet!
Tekstbeschrijving van deze afbeelding
Foto van een deel van een meterlabel, rechts afgesneden, met een wit (leeg) gebied aan de rechterkant. Zichtbaar: een verticale streepjescode links; de cijfers 1680 verticaal naast de streepjescode gedrukt, op dezelfde plek die het onderschrift noemt als het begin van het serienummer van Iskraemeco; een donker vierkant logo bovenaan; een QR-code rechtsonder op het label. Twee gebieden op het label zijn bedekt met witte vlakken, één hoog smal vlak naast de streepjescode en één vierkant vlak over de linkeronderkant van de QR-code. Overige cijfers.
3.2 De block cipher key en de authentication key vinden in het XML-bestand
Open het XML-bestand met een teksteditor. Wij raden Notepad++ aan op Windows. De XML bevat veel markeringen. Zoek eerst MeterRole met id="103", zoals hier getoond:
<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>Zoek in deze MeterRole Authentication_key en Global_encryption_unicast_key. Kopieer de inhoud ervan naar de bijbehorende velden in de Reduxi Configurator (zie punt 5, punt 5.2).
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Iskraemeco AM550 toevoegen aan Reduxi
Gebruik deze stappen om een nieuwe energiemeter toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Log in op de Reduxi Configurator (zie punt 4) en klik op + Add device. Voer vervolgens de basisinstellingen in:
- Device type:
Energy meter - Type:
Iskraemeco AM550 - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Basic settings' van de Reduxi Configurator. Device type: Energy meter (keuzelijst). Type: Iskraemeco AM550 (keuzelijst). Name: Iskraemeco AM550 (tekstveld). Knoppen: Back (linksonder), Next (rechtsonder, donker).
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer daarna de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Interface type | HLDC |
| Block cipher key |
Global_encryption_unicast_key, gekopieerd uit het XML-bestand |
| Authentication key |
Authentication_key, gekopieerd uit het XML-bestand |
Tekstbeschrijving van deze afbeelding

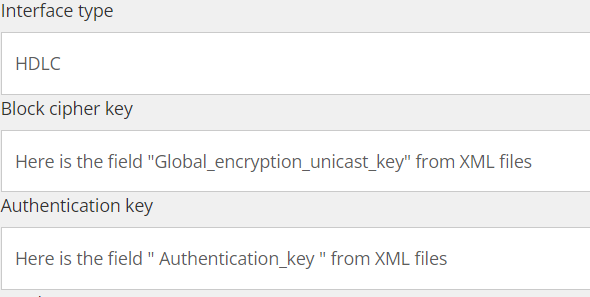

Schermafbeelding van drie velden van de communicatie-instellingen van de Reduxi Configurator, voor het invoeren van sleutels uit XML-bestanden. Interface type: HDLC. Block cipher key: plaatshoudertekst 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: plaatshoudertekst 'Here is the field " Authentication_key " from XML files'. De afbeelding is onder het veld Authentication key afgesneden.
5.3 Geavanceerde instellingen
Selecteer ten slotte het Readout type. Dit is het bericht dat de meter verstuurt. Het hangt af van hoe de meter is ingesteld. Meestal is de juiste instelling Slovenia / SODO, zoals in de afbeelding getoond.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het veld 'Readout type' van de Reduxi Configurator met geopende keuzelijst. De lijst toont de opties 'Standard Reduxi telegram' (grijs gemarkeerd, geselecteerd) en 'Slovenia / SODO'. De afbeelding is rechts en onder afgesneden.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Iskraemeco AM550 eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Nadat de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices in de Reduxi Configurator.
6.2 De metergegevens gebruiken in Reduxi
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
7 Niet-werkende communicatie oplossen
Werkt de communicatie tussen de Reduxi Controller en de AM550 niet, volg dan deze procedure:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi Configurator met een dialoogvenster 'Test communication' voor een gedimde pagina. Dialoogvenster (sluitkruisje rechtsboven): eerste vak 'Unable to communicate with device.' Tweede vak: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:' gevolgd door een lijst 18/1 tot 18/18, elk met een waarde (alleen de eerste tekens zijn zichtbaar, bijv. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); daarna 'Received data on communication port: 7ea'; een donkere horizontale schuifbalk; knop 'Close' rechtsonder. Gedimde pagina achter het dialoogvenster: een schakelaar met 'No', tekst 'Do not set (.) indication for energy import' (deels verborgen), een veld 'L2 is connected.' met waarde L2 en de sectie 'Communication channel' met Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.
✓ Samenvatting
Voorbereiding (punt 1): Houd de AM550, de Reduxi Converter met RJ12-kabel, de Reduxi Controller en een laptop gereed.
Iskraemeco AM550 (punt 2–3): Sluit de converter aan op de P1-poort. Vraag het XML-bestand aan via support@reduxi.eu en kopieer de twee sleutels.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi-webinterface. Voeg de energiemeter toe, voer de sleutels en het readout type in en voer Test communication uit.
In gebruik nemen (punt 6–7): Controleer de laatste metingen. Mislukt de communicatie, volg dan de stappen voor probleemoplossing.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatie werkt niet | Controleer eerst de fysieke verbinding. De groene led moet branden. De gele leds knipperen wanneer er gegevens worden verzonden. |
| Gegevens worden ontvangen maar zijn vervormd | Het readout type is waarschijnlijk onjuist. Klik meerdere keren op Test communication. Reduxi stelt de gedetecteerde netbeheerder voor. |
| Geen metingen zonder sleutels | Zonder sleutels kunnen de gegevens niet worden omgezet in metingen. Vraag het XML-bestand aan via support@reduxi.eu. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
