Dit artikel is enigszins verouderd. Gebruik Verbind de P1-WiFi-converter met Reduxi
1. Hoe kan ik de Iskraemeco AM550 psychisch verbinden met de Reduxi Converter?
De P1-poort bevindt zich in de rechterbovenhoek van de AM550-energiemeter. Sluit de Iskraemeco AM550-meter met een RJ12-kabel aan op de Reduxi Converter via poort P1. Bij de Reduxi Converter wordt een kabel meegeleverd. De groene LED hierboven zou moeten gaan branden.
Aanvullende informatie over de kabel. De dubbel geïsoleerde twisted-pair-draad moet op de volgende manier worden aangesloten: de eerste draad op converter A wordt aangesloten op Reduxi-draad A. Sluit de andere draad op inverter B aan op Reduxi-draad B. Sluit de gevlochten kabel (afgeschermde kabel) aan op GND.
Opmerking. U kunt testen of de verbinding van Iskraemeco AM550 naar Reduxi Controller werkt zonder sleutels. U krijgt informatie of de communicatie werkt (er worden gegevens ontvangen). Als de sleutels niet worden ingevoerd, kunnen de gegevens niet worden omgezet in metingen, maar u kunt in ieder geval zien of de fysieke communicatie werkt. U kunt later sleutels toevoegen via een externe verbinding met Reduxi Controller.

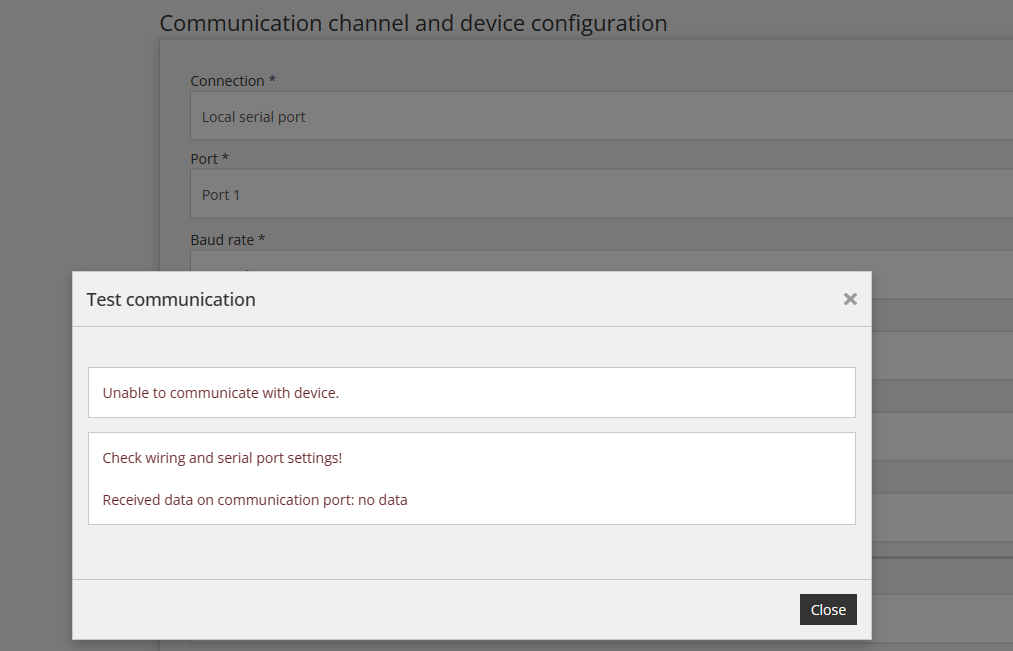

Communicatie werkt niet. Controleer of de fysieke verbinding werkt voordat u naar de volgende stap gaat.
2. Het XML-bestand met de sleutels verkrijgen
Als we willen dat de Reduxi-controller verbinding maakt met de Iskraemeco AM550-teller, moeten we de sleutels verkrijgen die voor de communicatie worden gebruikt.
De eerste stap is om een e-mail te sturen naar het volgende e-mailadres: support@reduxi.eu.
Voorbeeld van e-mailinhoud:
Beste,
Stuur mij de sleutel voor de AM550-teller – serienummer: 1680 xxxxxxxx
Afbeelding 1: Iskraemeco serienummer – voorbeeld.
Bedankt,
Met vriendelijke groeten!
3. Het verkrijgen van uit XML
Nadat u XML hebt verkregen, moeten we het openen met een teksteditor (voor het Windows-besturingssysteem raden we Notepad++ aan). Er staan veel markeringen in de XML, dus u moet eerst 'MeterRole' vinden, die id=«103« heeft, zoals te zien is in de onderstaande afbeelding.
<MeterRole NodeName="IDIS_role" name="CIP" id="103">
<Master_key>DE35A2267193843FDF757AD9731605D8</Master_key>
<Globale_encryptie_unicast_sleutel>HIER VIND JE Globale_encryptie_unicast_sleutel </Globale_encryptie_unicast_sleutel>
<Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key>
<Authenticatie_sleutel>HIER VINDT U Authenticatiesleutel </Authenticatiesleutel>
</MeterRole>
Nadat we de juiste MeterRole hebben gevonden, zoeken we naar de Authentication_key en Global_encryption_unicast_key, waar we de inhoud kopiëren naar de juiste velden in de Reduxi-configurator, zoals te zien is in de onderstaande afbeelding.
3. Voeg het apparaat toe aan Reduxi Configurator
Eerst kunt u via de browser inloggen op Reduxi Configurator met Reduxi Configurator.
1. Klik op Apparaat toevoegen

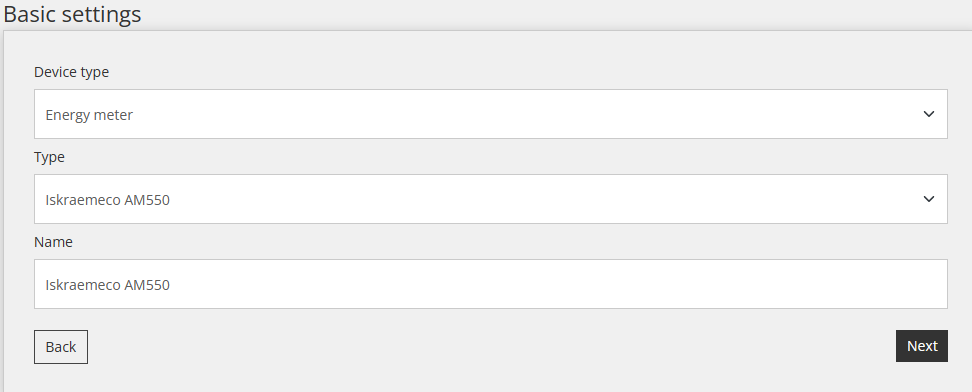

2. Basisinstellingen invoeren
3. Selecteer communicatiekanaal
4. Selecteer en voer Apparaatconfiguratie in
Interfacetype: HLDC
Blokcijfersleutel = Globale_encryptie_unicast_sleutel (die u kopieert van XML-a)
Authenticatiesleutel = Authenticatiesleutel (die u kopieert van XML-a)
Afbeelding 2: Voorbeeld van het invoeren van XML-sleutels in Reduxi Configurator.
5. Ga naar en kies Geavanceerde instellingen

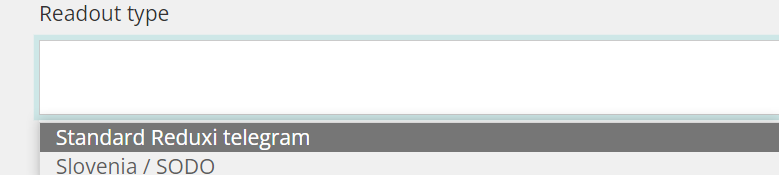

Tot slot selecteren we het Redout-type = bericht verzonden door de teller. Het hangt ervan af hoe de teller is ingesteld. Normaal gesproken is de juiste instelling Slovenië/SODO, zoals weergegeven in de onderstaande afbeelding.
Afbeelding 3: Configuratie van het uitleestype.
4. Hoe los ik het probleem op van niet-werkende communicatie tussen Reduxi Controller en meter AM550?
Om een niet-werkende communicatie tussen meter AM550 en Reduxi Controller op te lossen, leest u de volgende procedure:
- Controleer na het voltooien van de fysieke verbinding of de Reduxi am550-converter actief is. Groene LED - Stroom is actief.
- Laten we ervoor zorgen dat er actieve communicatie is. Gele LED's op de converter – knipperen wanneer er gegevens worden verzonden. Als het lampje knippert, betekent dit dat de communicatie werkt. Als het lampje niet knippert, is er een probleem met de fysieke verbindingen.
- De volgende stap is het toevoegen van een apparaat: de AM550-teller in Reduxi Configurator. Nadat u meter AM550 aan Reduxi hebt toegevoegd, klikt u op de knop "Communicatie testen".
- Als de communicatie wel werkt, dat wil zeggen dat er gegevens worden uitgewisseld, maar dat de gegevens vervormd zijn, ligt het probleem waarschijnlijk bij de verkeerde keuze van de operator. Reduxi kan via communicatie aangeven welke operator is gedetecteerd. Het is noodzakelijk om meerdere malen op "Testcommunicatie" te klikken om het relevante resultaat te krijgen. Een voorbeeld van de afdruk hieronder ziet u op de afbeelding.
