1. Theoretisch overzicht

Laten we beginnen met een theoretisch overzicht, dat ons zal helpen bij het kiezen van de juiste instellingen in de Reduxi-strategie. In de onderstaande berekeningen vindt u een overzicht van het maximale vermogen dat beschikbaar is bij een driefasenaansluiting. Voor een éénfase-aansluiting kunnen we een eenvoudige formule gebruiken: P = U * I * cos φ, waarbij P het vermogen is, U de spanning en I de stroomsterkte. We stellen cos φ in op de constante 1 (ideale consument).

Bijvoorbeeld 255 V * 20 A * 3 (drie fasen) = 15.300 W van het totale beschikbare vermogen in de driefasenaansluiting. Meestal korten we dit af door te zeggen dat we 15,3 kW aan totaal vermogen beschikbaar hebben.

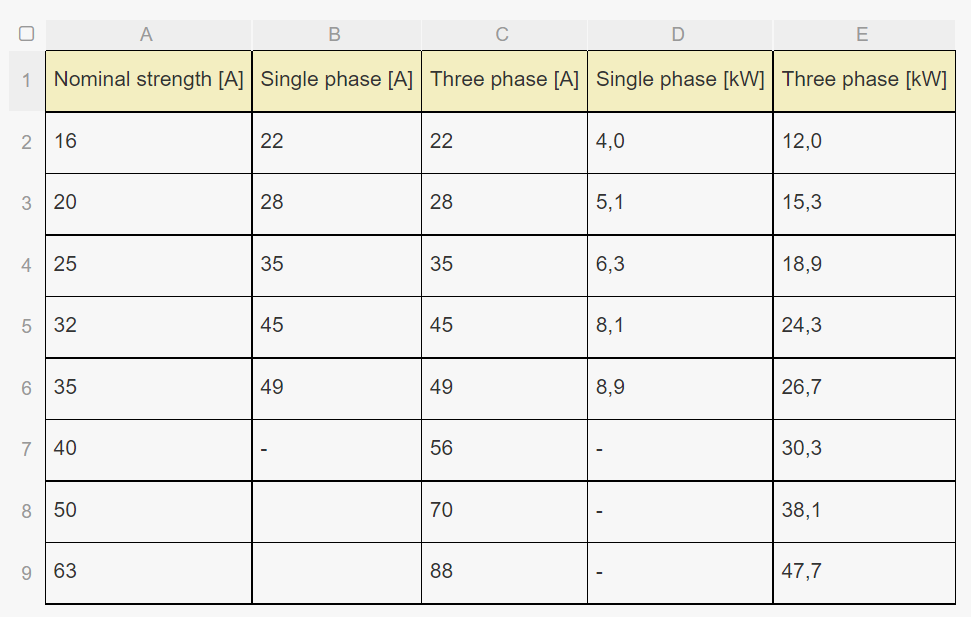

Afbeelding 1: Voorbeeld van een basisberekening die we in de volgende stap gebruiken voor Reduxi Configurator Strategie

Informatiebron: Gegevens afkomstig uit »SONDSEE 2016 Navodilo za uporabo stikalne naprave v kombinaciji s števcem električne energije Potrjena PSMEE «.

2. Strategie toevoegen aan Reduxi Configurator

We kunnen de Reduxi-strategie gebruiken om het totale stroomverbruik te beperken en/of te voorkomen dat de zekering doorbrandt.

In de onderstaande afbeelding beveiligen we de zekering met een maximale stroomsterkte van 30 A per fase.

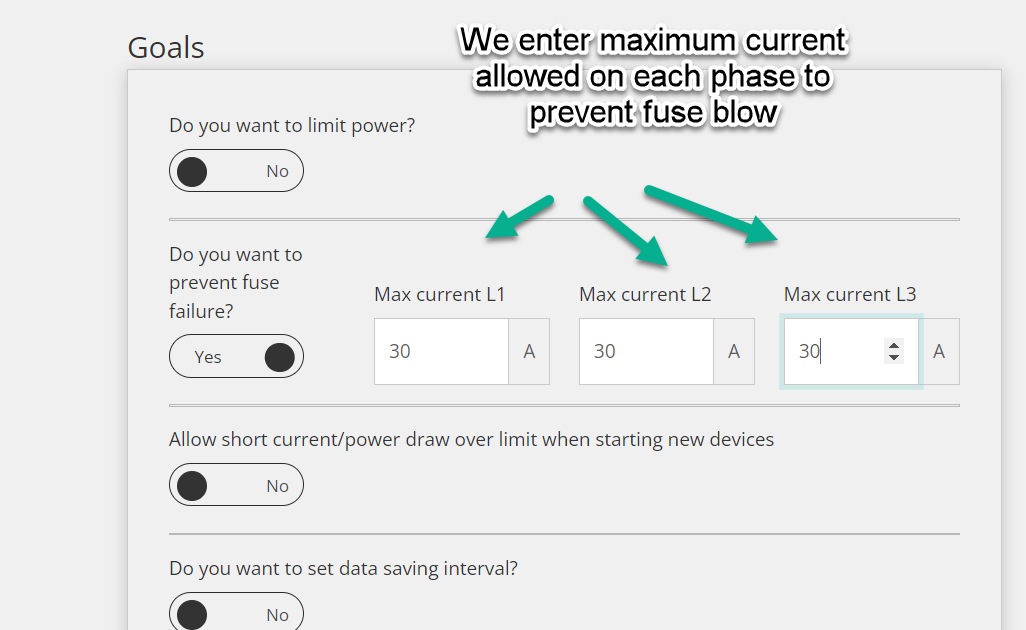

Afbeelding 2: Maximale stroom toegestaan op elke fase om zekeringdoorbranden te voorkomen.

We kunnen ook het totale energieverbruik beperken.

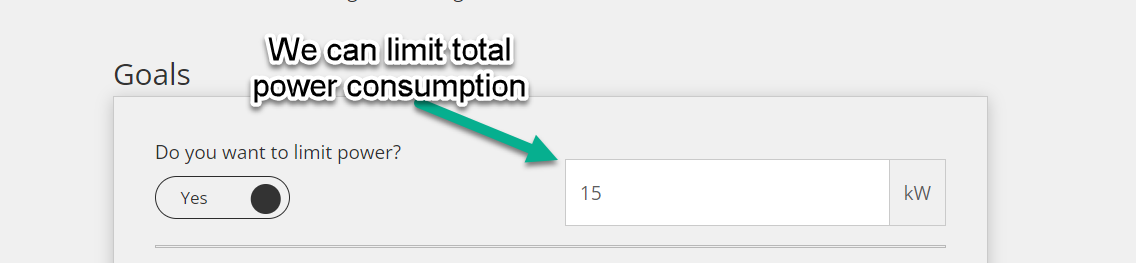

Afbeelding 3: Wat is onze totale stroomverbruikslimiet?

Met de Reduxi-strategie kunnen we de maximale hoeveelheid energie die we met behulp van de zonne-energiecentrale aan het net leveren, beperken.

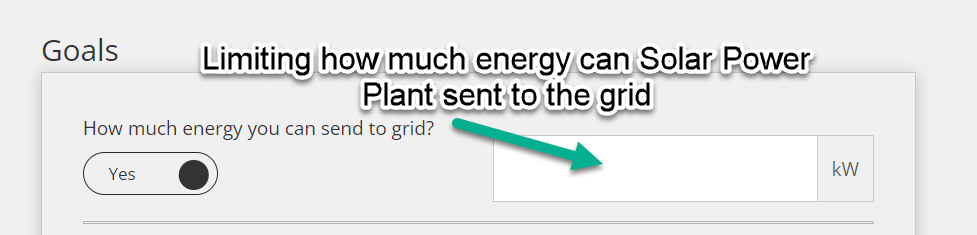

Afbeelding 4: Hoeveel energie kan een zonne-energiecentrale naar het net sturen?

Om dit te realiseren, hebben we voldoende gegevens (meetinstrumenten) nodig. Op basis van meetgegevens kunnen wij de door ons geselecteerde apparaten regelen.

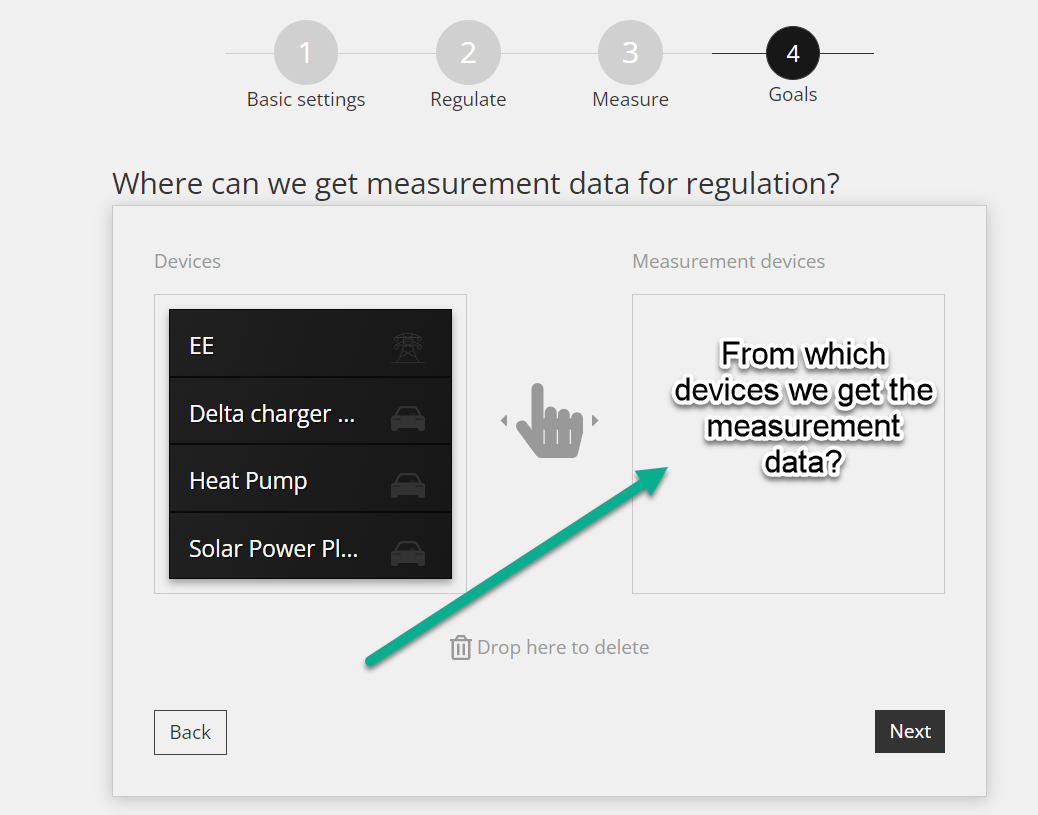

Afbeelding 5: Meetinstrumenten

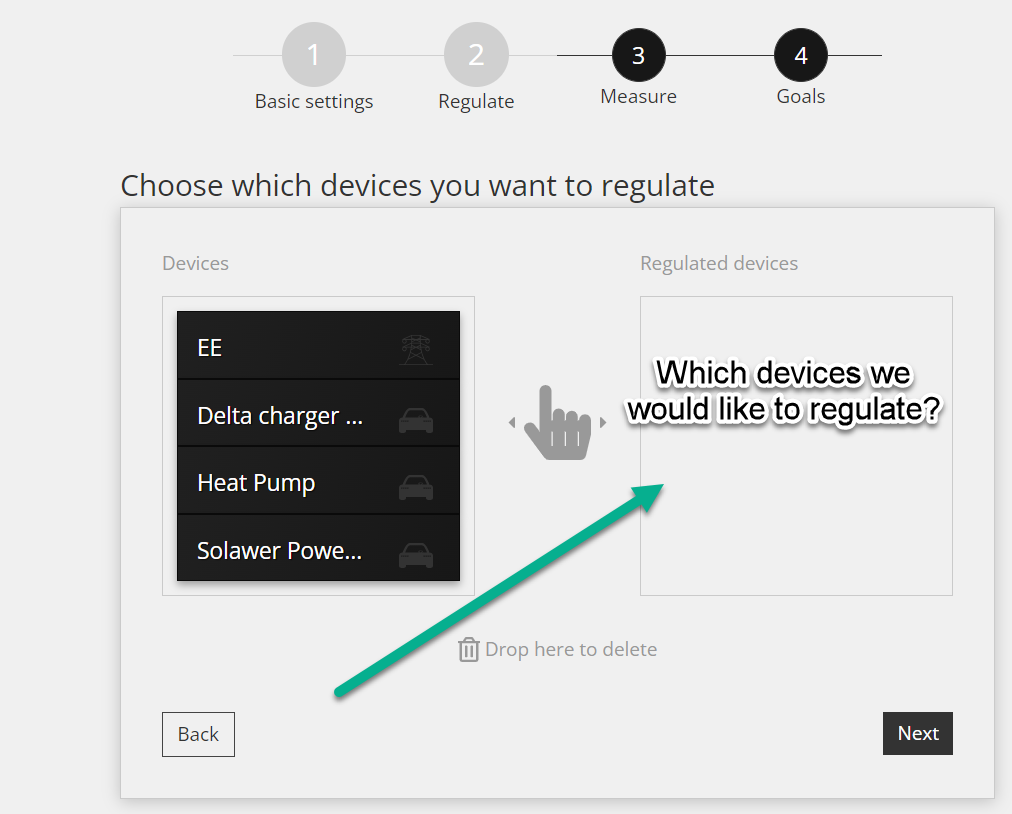

Afbeelding 6: Gereguleerde apparaten

3. Voorbeeld van het lezen en weergeven van de gegevens in Reduxi Configurator


Op de onderstaande afbeelding ziet u de meterstanden van de warmtepomp en de hoofdelektriciteitsmeter.

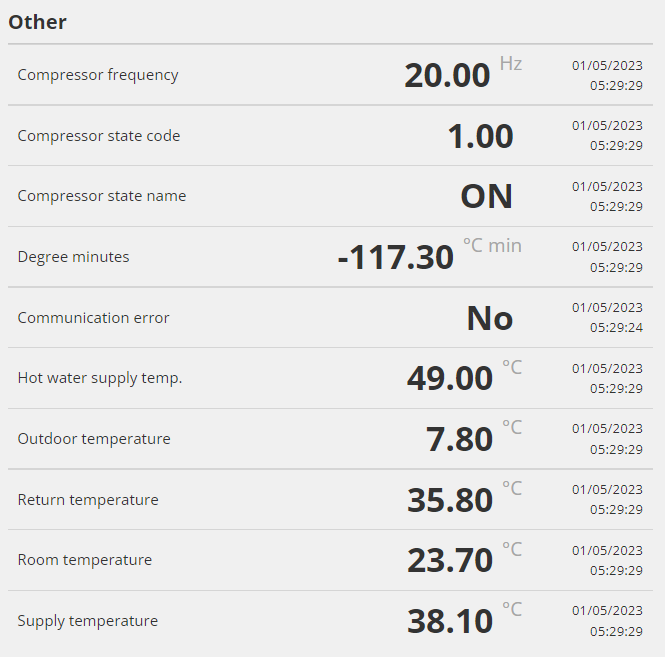

Afbeelding 7: Gegevens warmtepomp

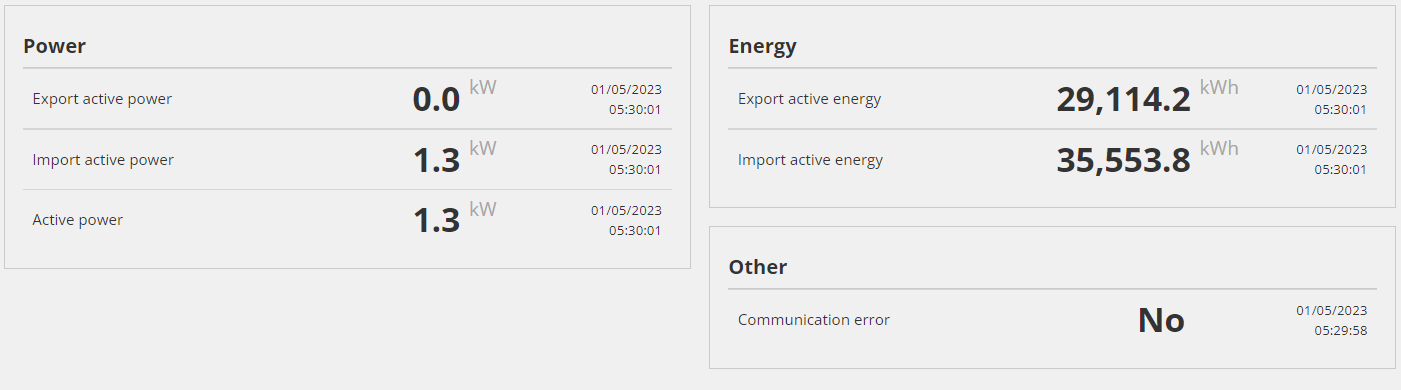

Afbeelding 8: Energiemeterstand

In de afbeelding hierboven ziet u de gegevens die afkomstig zijn van de hoofdelektriciteitsmeter. Er worden echter geen gegevens voor elke fase gerapporteerd. Wat moet je in dit geval doen? We moeten contact opnemen met onze elektriciteitsleverancier en vragen of ze de hoofdelektriciteitsmeter zo kunnen instellen dat de gegevens van elke fase worden gemeten.
