1. Schrack laadstation opzetten

Als we de Reduxi-controller willen aansluiten op het Schrack-laadstation, moeten we bepaalde instellingen in het laadstation zelf aanpassen.

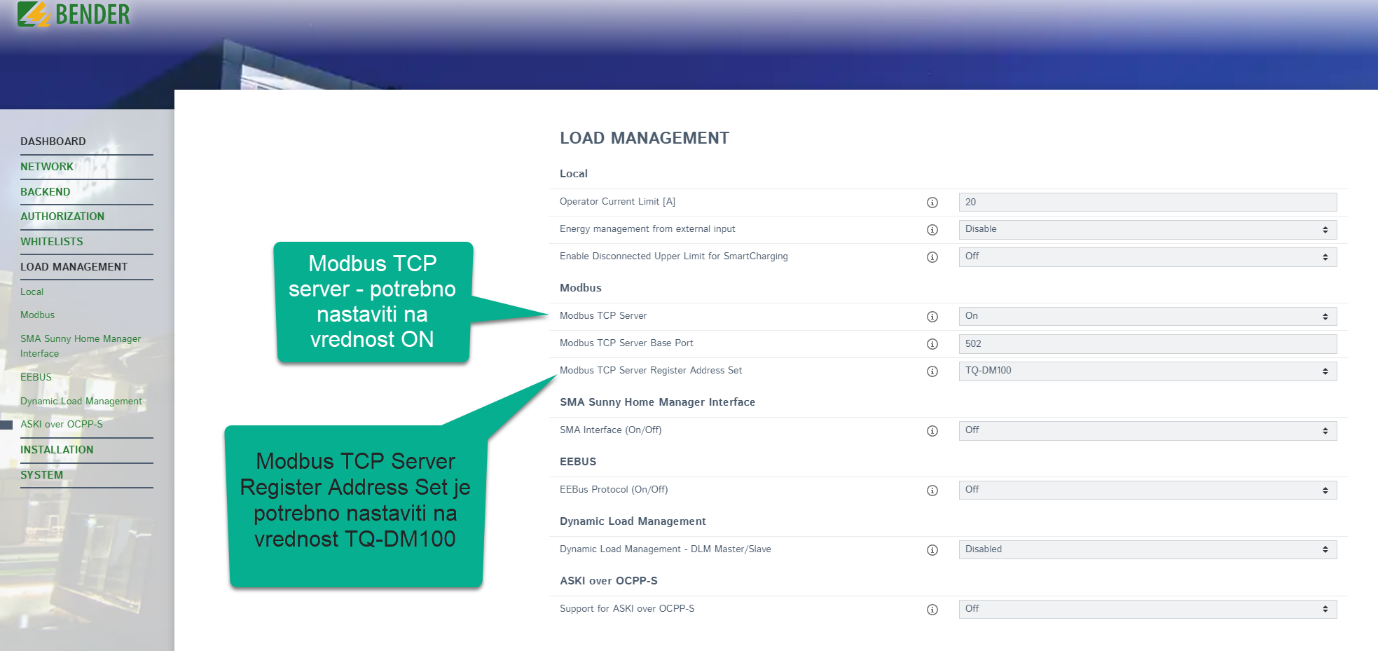

In de apparaatconfiguratie moet u Modbus TCP Server -> AAN zetten en vervolgens Modbus TCP Server Register Address Set -> TQ-DM100.

2. Een apparaat toevoegen aan Reduxi

Zodra het Schrack-laadstation correct is geconfigureerd, kan het worden toegevoegd aan de Reduxi-controller. Instructies voor toegang tot de controller zijn beschikbaar via de link: Instructies voor het gebruik van de controller.

Nadat u bent ingelogd op de controller, wordt het controllerdashboard weergegeven. Om apparaten toe te voegen, selecteert u de optie Apparaten toevoegen in het linkeronderste venster.

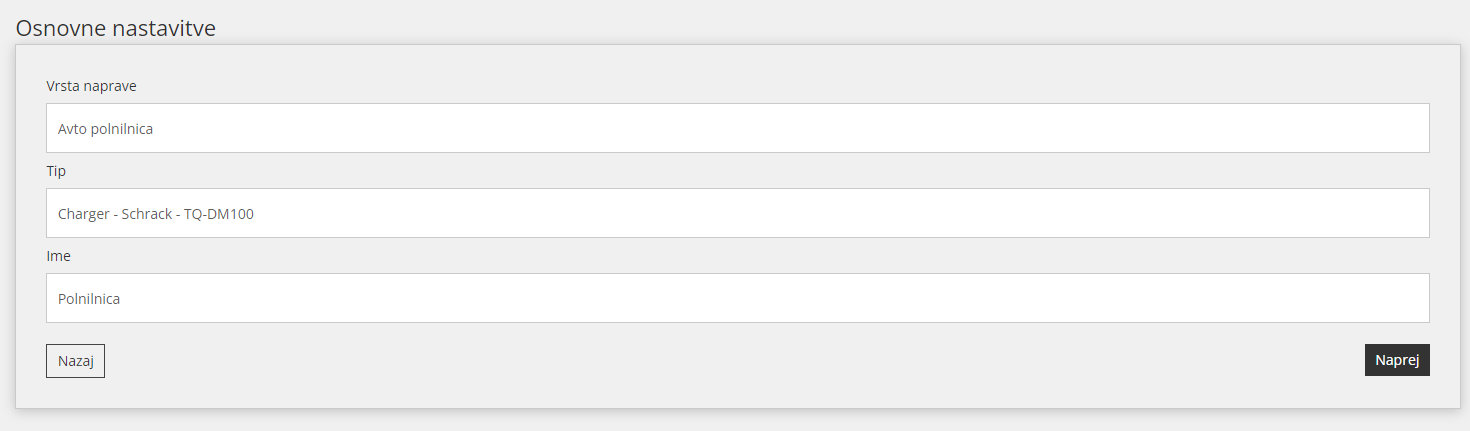

Selecteer in de volgende stap het type apparaat en voer de naam van het toegevoegde apparaat in. In ons geval selecteren we bij het toevoegen van het Schrack-laadstation:

• in het veld apparaattype: Autolader,
• in doostype: Oplader – Schrack -TQ-DM100 en
• in het veld Naam: geef een willekeurige naam op (bijvoorbeeld: Schrack laadstation, laadstation).

Nadat u de informatie hebt ingevoerd, klikt u op de optie rechtsonder Volgende.

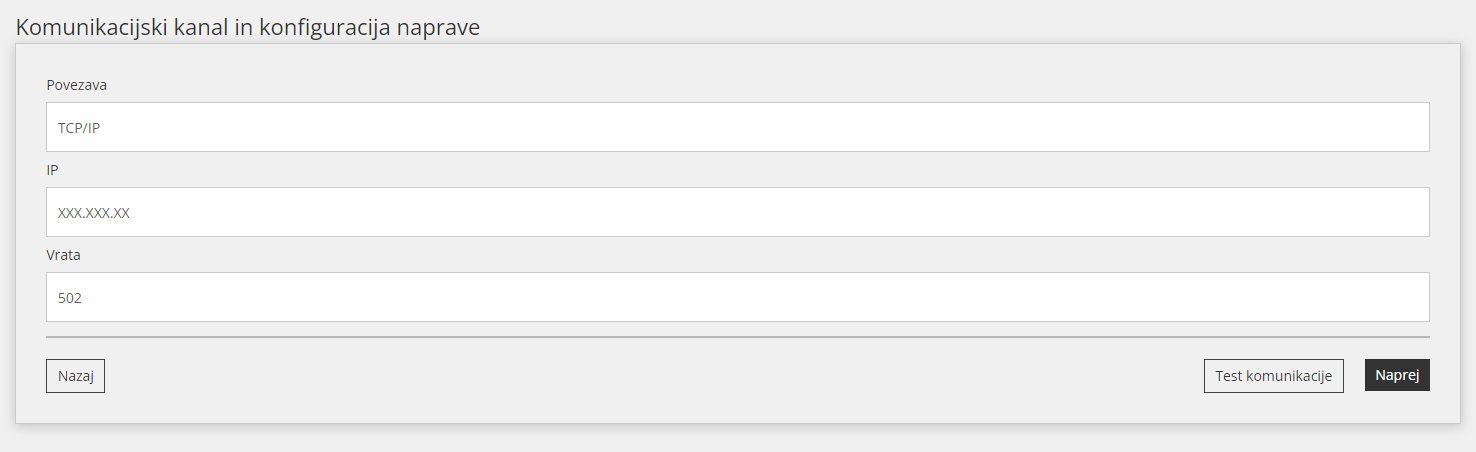

In het volgende venster definiëren we het communicatiekanaal en configureren we het apparaat.

• Selecteer in het verbindingsveld de optie TCP/IP,
• voer het IP-adres van het laadstation in
• het IP-veld en voer 502 in het veld Poort in (beide gegevens zijn te vinden in de configuratie van het laadstation).

Gebruik de testcommunicatieknop om te controleren of de communicatie tussen de apparaten correct is ingesteld. Wanneer we het antwoord krijgen dat de twee apparaten succesvol met elkaar communiceren, kunnen we de optie Volgende kiezen.

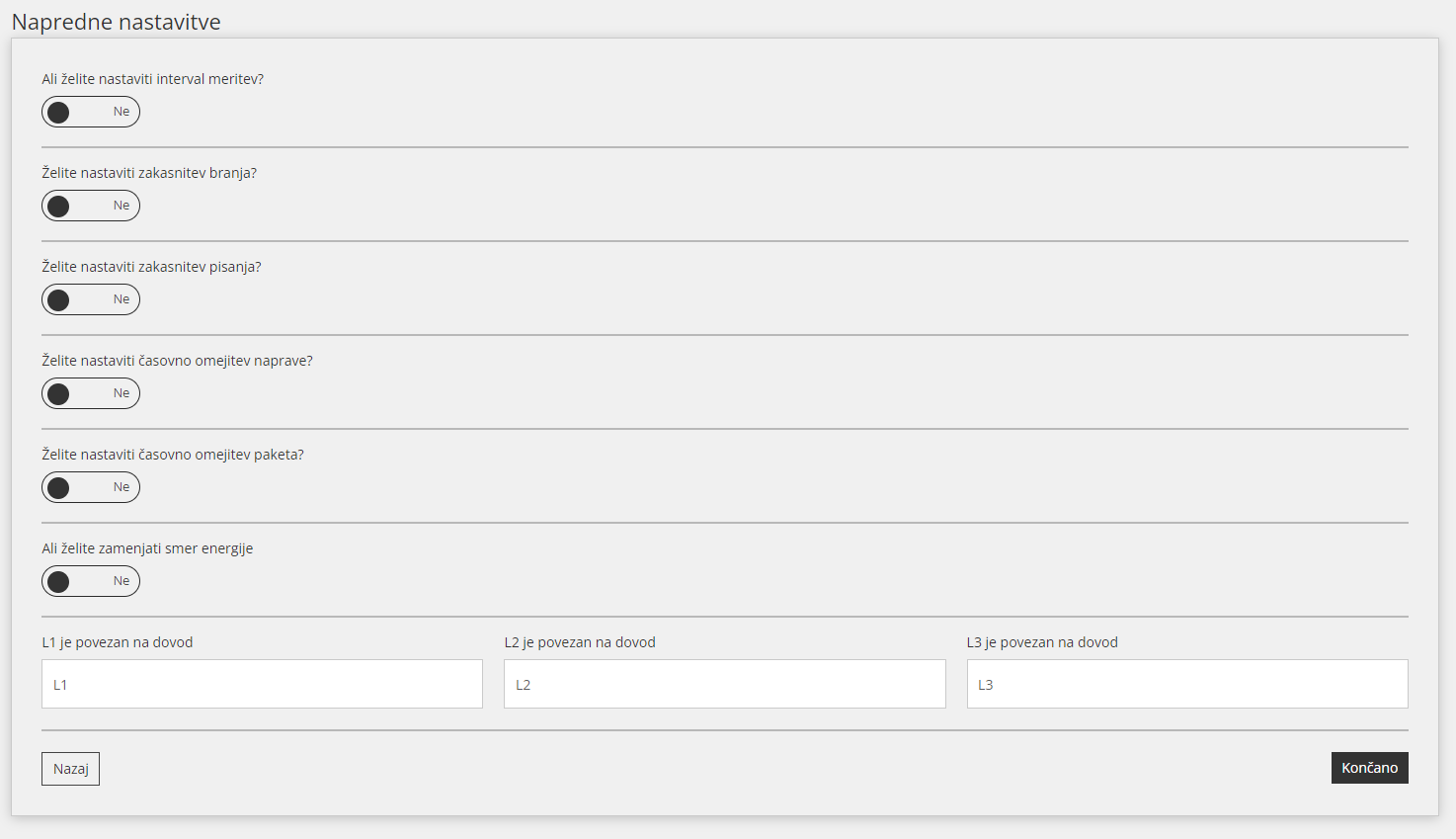

In het laatste venster van het toevoegen van een Schrack-laadstation kunt u bepaalde instellingen naar eigen wens aanpassen.

3. Weergave van gegevens van het Schrack-laadstation voor elektrische voertuigen

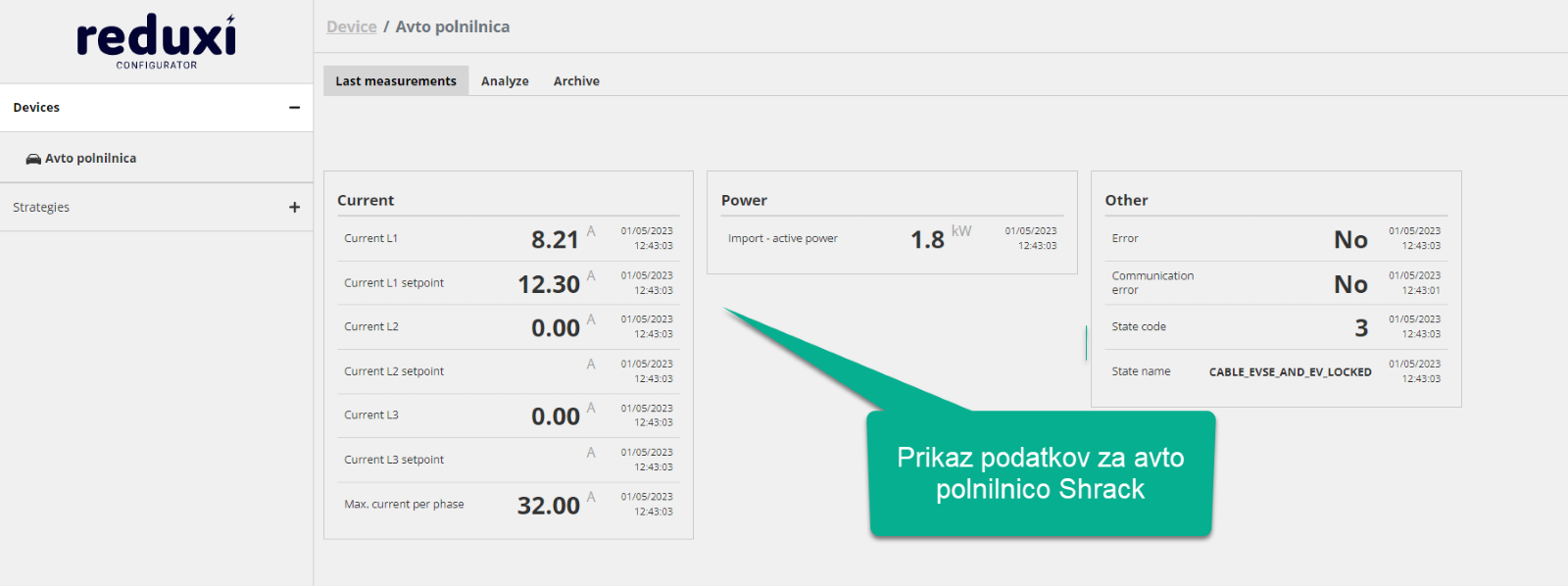

Zodra het Schrack-laadstation succesvol is toegevoegd, wordt het weergegeven tussen de toegevoegde apparaten. Als we deze optie selecteren, worden de laatste metingen van het laadstation weergegeven.
