REDUXI-CONTROLLER

Gebruikershandleiding

Versie V2.0 11.2024

www.reduxi.eu



1. INLEIDING

Welkom in de wereld van Reduxi, waarmee u controle krijgt over uw energiekosten en efficiënt gebruik kunt maken van elektriciteit voor duurzame ontwikkeling. Belangrijkste kenmerken:

• PIEKVERMOGENSBEHEER,
• BEHEER VAN DE PRODUCTIE VAN ZONNE-ENERGIECENTRALES,
• OPTIMALISATIE VAN ELEKTRICITEITSVERBRUIK.

De energiekosten in uw huishouden of industrie kunnen alleen worden verlaagd door nauwkeurig te meten. Daarvoor heb je de juiste technologie nodig. Op basis van geavanceerde algoritmen meet en analyseert het innovatieve systeem Reduxi het elektriciteitsverbruik voor je. Met zijn geavanceerde functies verlaagt Reduxi de verbruikskosten en verhoogt het de energie-efficiëntie.

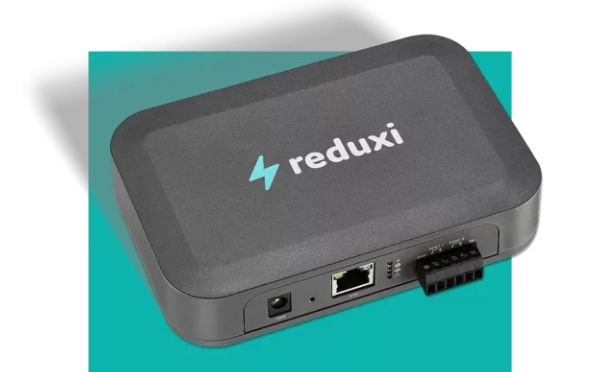

Reduxi-besturing

Reduxi Controller is de belangrijkste component van het Reduxi-systeem. De controller verbindt zonne-energiecentrales, energieopslagsystemen, warmtepompen en elektrische laders met het Reduxi Systeem. Het beheert de productie en het verbruik van elektriciteit, past het stroomverbruik van het elektriciteitsnet aan en gebruikt geavanceerde algoritmen om te zorgen voor kosteneffectief energiegebruik en maximale zelfvoorziening.

Reduxi Controller is de belangrijkste en verplichte component van elk Reduxi systeem.

Elke Reduxi Controller wordt geleverd met ingebouwde Configurator software, u herkent de achtergrond en een eenvoudig te gebruiken interface (zie Reduxi Configurator).



2. INFORMATIE OVER INSTALLATIE EN AANSLUITING

• Sluit de AC-DC-adapter aan op de DC-aansluiting van de Reduxi en steek de stekker in het stopcontact; de eerste LED bovenaan moet gaan branden - groen licht.



• De controller werkt als een hotspot waarmee je er verbinding mee kunt maken. De 2e knipperende LED van boven geeft aan dat de hotspot actief is

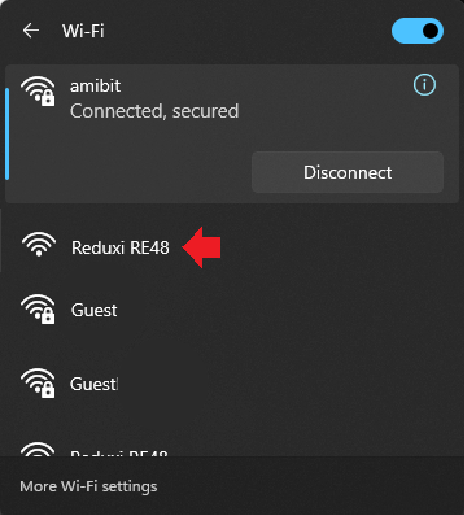

• Ga naar WiFi-netwerken met uw telefoon of computer en maak verbinding met het WiFi-netwerk met de naam "Reduxi XYXY", waarbij XYXY de laatste 4 cijfers zijn van het serienummer van de Reduxi dat zichtbaar is op de sticker aan de achterkant van de Reduxi.

• Open je browser en ga naar http://reduxi.local
  • Stappen voor probleemoplossing:
    • Als je een mobiele telefoon gebruikt en http://reduxi.local niet kunt openen , verbreek dan de verbinding met mobiele data en probeer opnieuw verbinding te maken.
• Configureer een bekabeld of draadloos netwerk en verbind Reduxi met uw lokale netwerk (wij raden aan om een statisch IP-adres in te stellen).
  • Configureer een bekabeld netwerk als u een Ethernet-kabel gebruikt om Reduxi met uw lokale netwerk te verbinden.

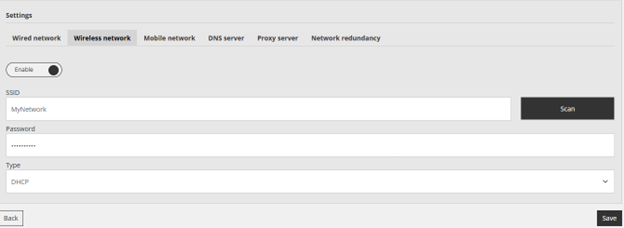

  • Configureer een draadloos netwerk als u een WiFi-netwerk gebruikt om Reduxi met uw lokale netwerk te verbinden.

• • Stappen voor probleemoplossing:
    • Als je het wifi-wachtwoord verkeerd hebt getypt, moet je de hotspot opnieuw activeren (zie hieronder)
    • In Windows verliest uw computer vaak de WiFi-verbinding met de Reduxi-controller en maakt automatisch weer verbinding met uw thuisnetwerk. Controleer regelmatig of u nog verbonden bent met het Reduxi-netwerk en zo niet, maak dan opnieuw verbinding.
• Nadat alles is geconfigureerd, klikt u op Opslaan om de Reduxi-controller met uw thuisnetwerk te verbinden. Maak nu met uw mobiele telefoon of computer verbinding met hetzelfde bekabelde of WiFi-netwerk waarmee u zojuist met Reduxi verbinding hebt gemaakt.
• Open je browser en ga naar http://reduxi.local
  • Stappen voor probleemoplossing:
    • Controleer of de Reduxi controller is verbonden met hetzelfde lokale netwerk als uw computer/telefoon die wordt gebruikt om toegang te krijgen.
    • Als u http://reduxi.local niet kunt openen , kunt u proberen het IP-adres te openen dat u hebt geconfigureerd of automatisch is toegewezen voor Reduxi. Het IP-adres kan worden verkregen door de volgende stappen te volgen Hoe vind ik het automatisch toegewezen IP-adres (DHCP-protocol) van de Reduxi-controller?
• U komt op de inlogpagina van de Reduxi-controller. Gebruik de standaard gebruikersnaam (admin) en wachtwoord (admin) om in te loggen.

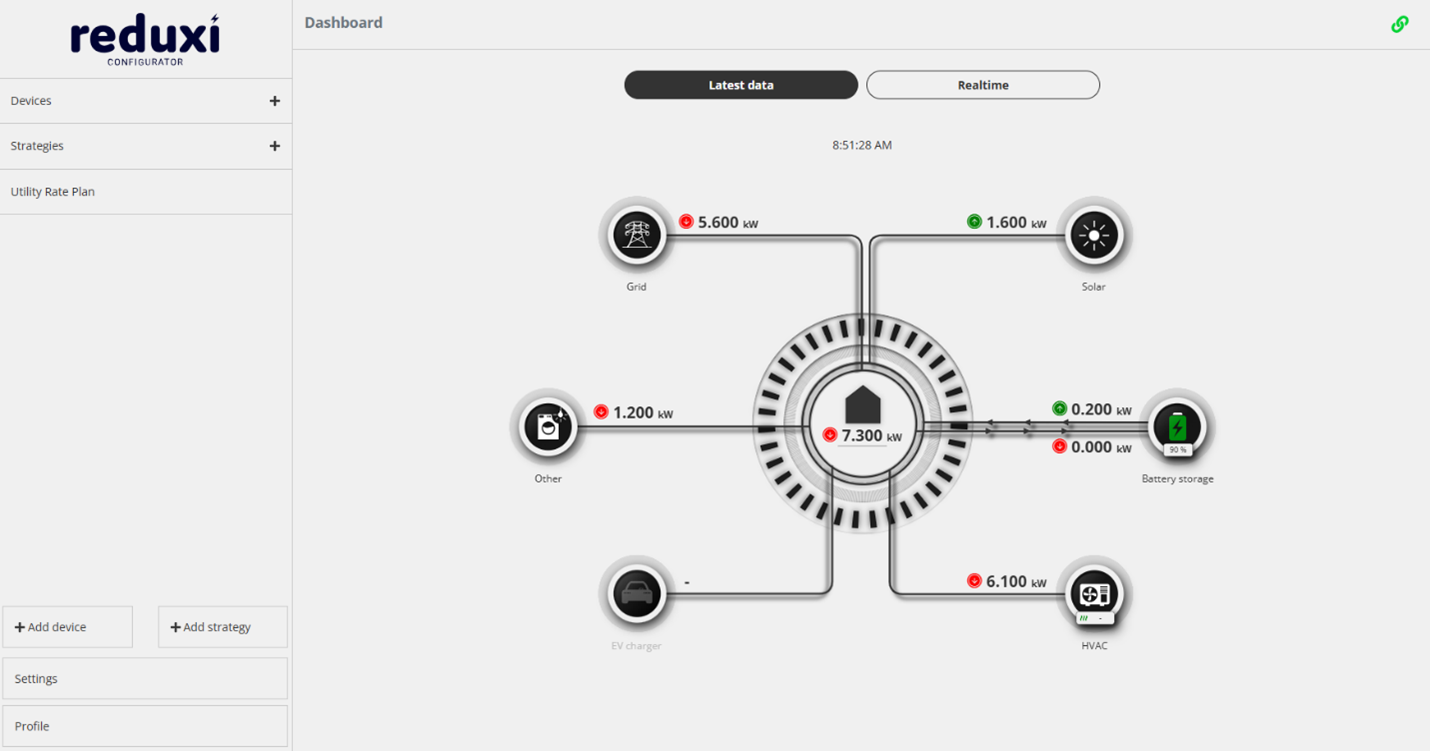

• Nu kunt u beginnen met het toevoegen van apparaten (slimme energiemeters, laadstations, omvormers etc.) aan Reduxi. Zie Reduxi Configurator. Als je het apparaat niet kunt vinden, schrijf ons dan een verzoek via Stuur ons een verzoek met een gedetailleerde beschrijving van het apparaat. We nemen contact met je op en helpen je het nieuwe apparaat te ondersteunen.
• Voeg strategieën toe om te definiëren hoe de apparaten moeten samenwerken om kosten te besparen, het energieverbruik in balans te houden, enz. Zie Stratagieën voor Reduxi-controller
• Klaar, u heeft de Reduxi oplossing succesvol aangesloten en geconfigureerd. Je kunt nu online gaan voor de beste gebruikerservaring, om het energiebeheer van je huis te regelen, toegang te krijgen tot analytische gegevens, enz. Alles van web of mobiele app, maak gewoon een account aan in Reduxi Cloud Reduxi Cloud

Hotspot opnieuw activeren

Als je het netwerk niet kon configureren (bijv. vanwege een verkeerd getypt wifi-wachtwoord) of als de netwerk-SSID of het wachtwoord is gewijzigd, moet je het Reduxi-netwerk opnieuw configureren.

Volg deze stappen om de hotspot opnieuw te activeren en opnieuw verbinding te kunnen maken met de controller:

• Steek een naald of speld in de resetknop en druk erop—laat nog niet los.

• Houd de knop 10-15 seconden ingedrukt totdat de 2e LED van boven begint te knipperen.

• Laat de knop los. De 2e LED blijft knipperen

• De hotspot is binnen ongeveer één minuut beschikbaar voor verbinding.

• Als er geen actie wordt ondernomen (bijv. gedurende 1 uur), wordt de hotspot uitgeschakeld en worden de vorige netwerkinstellingen hersteld.

Dit proces is vergelijkbaar met een fabrieksreset, met één belangrijk verschil: het apparaat moet tijdens de hele procedure ingeschakeld blijven.

Reduxi wolk

Reduxi Cloud is een online web- en mobiele applicatie. Het biedt moeiteloze real-time monitoring, analytische gegevens en controle van uw lokale Reduxi-oplossing. Reduxi Cloud brengt gebruikerservaring op het hoogste niveau.

Om toegang te krijgen tot de voordelen van de Reduxi cloud, maak je een account aan op https://reduxi.app/ of installeer je de mobiele applicatie Reduxi mobiele app

• Nadat u een nieuw account heeft aangemaakt en een wachtwoord heeft ingesteld, wordt u gevraagd om een nieuwe Reduxi-controller toe te voegen. U definieert een naam en registreert vervolgens uw Reduxi Controller met behulp van de QR-code op de achterkant van Reduxi of door het serienummer van Reduxi op te schrijven dat u links van de QR-codes vindt.
• Daarmee heeft u uw Reduxi Controller gekoppeld aan de Reduxi Could applicatie.
• Je bent nu helemaal klaar om je energieverbruik te beheren en kosten te besparen.



3. SPECIFICATIES

3.1. Afmetingen

• Desktopbehuizing met optie voor bevestiging op DIN-rail IEC/EN 60715 TH35.
• Afmetingen: 150 x 100 x 30 mm.
• Bescherming tegen binnendringen: <IP20.
• Gewicht: 230 g.



3.2. Technische gegevens

VOEDING
Voedingsspanning - DC Jack	12 - 24 V DC
Gemiddeld stroomverbruik bij 12 V DC	250 mA
Voedingsspanning - PoE	48 V
PoE-type	IEEE 802.3 bij Type 1



PINS
Stroomvoorziening	2-pins DC-aansluiting
Ethernet	RJ45 10/100 Mbps (half- / full-duplex)
RS485	2x 2-pins aansluitblok



CONNECTIVITEIT
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485	2x 921600 BAUD half duplex



ANDERE
Bedrijfstemperatuurbereik	Van 0°C tot +40°C
Temperatuurbereik bij opslag	Van -10°C tot +70°C
Relatieve vochtigheid tijdens bedrijf	< 95% (niet-condenserend)
Bescherming tegen binnendringen	< IP20



3.3. Pinaansluitingen

3.3.1. Reset-knop

Met de volgende procedure kunt u Reduxi resetten naar de fabrieksinstellingen.

• Koppel de Reduxi los van de stroomvoorziening.
• Druk met een naald op de resetknop en houd deze ingedrukt (niet loslaten).
• Sluit de Reduxi aan op de stroomvoorziening.
• Blijf 30-60 seconden op de resetknop drukken met de naald totdat de LED-lampjes beginnen te knipperen.
• Laat de resetknop los nadat de LED-lampjes beginnen te knipperen.
• Wacht 3-5 minuten totdat Reduxi alles heeft teruggezet naar de fabrieksinstellingen.

Waarschuwing: in geval van fabrieksreset moet u de Reduxi-controller vanaf het begin aansluiten. Alle gegevens gaan verloren.

3.3.2. Stroomvoorziening

Afbeelding 1: Voedingspennen (gemarkeerd als nummer 1)

Apparaat moet worden gevoed door Beperkte voeding voeding of voeding die voldoet aan PS2 volgens IEC 62368-1.



3.3.3. Ethernet - RJ45

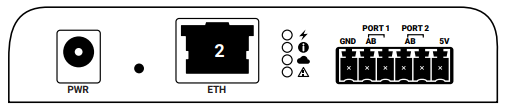

Afbeelding 2: Ethernet-pinout (gemarkeerd als nummer 2)



PIN nr.	Functie	Gegevenssnelheid: 10/100 Mbps.  Categorie: CAT5.  Groen lampje geeft verbinding aan.  Oranje licht geeft verkeer aan.  Automatische crossover.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Communicatie RS485 interfaces

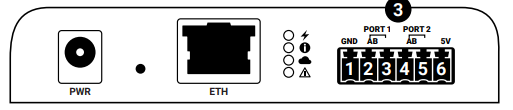

Afbeelding 3: Pin-out communicatie-interfaces (gemarkeerd als nummer 3).



Gemeenschappelijke grond  A + (poort 1)  B - (poort 1)

4. A + (poort 2) 5. B - (poort 2) 6. Extra +5V DC uitgang

• Gegevenssnelheid: 921600 BAUD.
• Halfduplex.
• Spanningsniveau: 0 V - 5 V.

Er zijn ook extra adapters beschikbaar voor communicatieondersteuning van derden. Neem contact met ons op voor een lijst met momenteel beschikbare uitbreidingen en prijzen.



3.3.5. LED-indicatielampjes

Eerst van boven LED - Groen licht: Voeding is actief.  Tweede LED van boven – Groen licht: (aan - systeem is actief, knipperend - hotspot is actief); Rood licht: Fout.  Derde LED van boven - Groen licht: Netwerkverbinding (uit - geen verbinding, groen - verbinding ok, knippert groen - fout in verbinding). Vierde van boven LED - Rood licht: knippert rood - fout in een van de toegevoegde apparaten.





4. ALGEMENE GEBRUIKSAANWIJZING

• Door dit apparaat te gebruiken accepteert u het privacybeleid en de algemene voorwaarden.
• Lees deze instructies en bewaar ze voor toekomstig gebruik. Houd je aan alle waarschuwingen en richtlijnen.
• Plaatsing: Zorg ervoor dat het product op een stabiele, niet-trillende ondergrond wordt geplaatst.
• Uitpakken: Verwijder al het verpakkingsmateriaal voordat u het product aansluit op de voeding.
• Ventilatie: Houd de ventilatiesleuven vrij; plaats geen voorwerpen op het product.
• Vocht en vloeistoffen: Bescherm het product tegen blootstelling aan vloeistoffen, regen of vocht.
• Schoonmaken: Haal altijd de stekker uit het stopcontact voordat je het product schoonmaakt. Gebruik alleen een zachte, droge doek; vermijd vloeibare reinigingsmiddelen of sprays.
• Openingen: Steek geen voorwerpen in openingen.
• Reparaties en wijzigingen: Probeer het product niet zelf te openen of te repareren, want dan vervalt de garantie. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde onderhoudstechnici.
• Verplaatsen: Koppel het product los van de voeding voordat u het verplaatst.
• Labels: Houd alle originele labels intact en verwijder ze niet van het product.
• Warmtebronnen: Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten die warmte produceren.
• Stroomkabel: Installeer het netsnoer goed en zorg ervoor dat het niet kan struikelen of beschadigd kan raken door voorwerpen die het snoer kunnen afknellen of verdraaien.
• Accessoires: Gebruik alleen accessoires of extra apparatuur die worden aanbevolen door de fabrikant.
• Stekker uit het stopcontact halen: Koppel het product los van de stroombron tijdens elektrische stormen of als het voor langere tijd niet wordt gebruikt.
• Voltagevereisten: Sluit het product alleen aan op een stopcontact dat voldoet aan de spanningsvereisten zoals gespecificeerd in deze instructies.
• Toegang tot voeding: Zorg ervoor dat de stroomingang op het apparaat altijd toegankelijk en functioneel is.
• Elektrische belasting: Overbelast geen stopcontacten, verlengsnoeren of stroomonderbrekers.

5. VERKLARING VAN CONFORMITEIT

Amibit verklaart hierbij dat het product REDUXI Controller, versie 1.2 voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de complianceverklaring is beschikbaar op het volgende webadres: link.

6. EU - VERWIJDERING EN RECYCLING

Het symbool geeft aan dat het product moet worden weggegooid volgens de plaatselijke wet- en regelgeving. Breng het afgedankte apparaat naar het juiste inzamelpunt. Door afgedankte apparaten op de juiste manier weg te gooien, helpt u natuurlijke hulpbronnen te behouden en duurzame milieuontwikkeling te garanderen.



Producent

Naam: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Identificatienummer: 6930808000

BTW-NUMMER: SI51315831

E-mail: info@reduxi.eu

Telefoon: +386 (0)3 777 01 40



Document

Doel: Reduxi Controler - Gebruikershandleiding

Versie: V2.0 11.2024



Copyright

© 2022 AMIBIT d.o.o.

Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd, opgeslagen in een opslagsysteem of in enige andere vorm, hetzij elektronisch, elektrostatisch, magnetisch, door fotokopieën of op enige andere manier zonder voorafgaande schriftelijke toestemming van AMIBIT d.o.o.
