REDUXI GATEWAY
Gebruikershandleiding
Versie V3.0 09.2025
Tekstbeschrijving van deze afbeelding
Lijntekening van de behuizing van de Reduxi Gateway in perspectief, zwarte omtrek op wit, zonder tekst. Een platte vierkante behuizing met afgeronde hoeken en een schuin bovenvlak. Op de voorkant zit een verzonken paneel met links een kleine zwarte stip en rechts daarvan een verticale kolom van vier kleine lege cirkels (LED's).
1 Inleiding
De Reduxi Gateway is een uitbreidingseenheid van het Reduxi-systeem die RS485-seriële signalen omzet naar het internetprotocol TCP/IP. Hij is bedoeld voor situaties waarin het aantal seriële ingangen (1x RS485) op Reduxi Controller niet volstaat om apparaten aan te sluiten op RS485-poorten. Hij dient ook als hulpapparaat wanneer de afstand tussen het apparaat en Reduxi Controller te groot is voor een directe kabelverbinding met de RS485-poorten.
De Reduxi Gateway wordt ook gebruikt wanneer twee relaisuitgangen nodig zijn om apparaten te regelen, bijvoorbeeld om een warmtepomp aan te sturen via de functie SmartGrid Ready (SG Ready).
Daarnaast kan de Reduxi Gateway dienen als meetapparaat voor het bewaken van elektrische stromen. In dat geval worden stroomtangen aangesloten op de stroomingangen van de Reduxi Gateway, zodat vermogensgegevens kunnen worden verzameld. De spanningsgegevens komen dan rechtstreeks van Reduxi Controller.
2
Aansluit- en installatie-informatie
- Sluit de AC-DC-adapter aan op de Reduxi Gateway en steek de adapter daarna in het stopcontact. De eerste led van boven moet groen gaan branden.
- Gebruik de mobiele Reduxi app om de gateway te configureren
- U kunt de gateway ook configureren met de onderstaande stappen
- Ga naar de netwerkinstellingen voor Wi-Fi-netwerken op uw mobiele apparaat of computer en maak verbinding met het toegangspunt van het Gateway-apparaat.
-
- Als er niet automatisch een pop-upvenster verschijnt, opent u een browser en gaat u naar http://gateway.local.
- Gebruik de gebruikersnaam “admin” en het wachtwoord “admin” om in te loggen.
- Stel het bekabelde of draadloze netwerk in en verbind Reduxi met uw lokale netwerk (het wordt aanbevolen een vast IP-adres in te stellen).
- Klik op “save” en verbind daarna uw mobiele telefoon of computer met hetzelfde bekabelde of draadloze lokale netwerk waarmee u de Reduxi Gateway eerder heeft verbonden.
- Reduxi Controller moet al zijn verbonden met het lokale internetnetwerk (Reduxi Controller).
- Bij het aansluiten van de stroomtangen geldt de volgende volgorde
- L1: Red
- L2: groen
- L3: geel
- Volg de volgende secties over het aansluiten van relaisuitgangen en het installeren van stroomsensoren.
- Voor aanvullende softwareconfiguratie/-installatie gaat u naar de website met de nieuwste documentatie: https://support.reduxi.eu.
Voor softwareconfiguratie/-installatie raadpleegt u de online handleiding van Reduxi Local op support.reduxi.eu.
3
Specificaties
3.1. Afmetingen
Tafelbehuizing met de optie voor bevestiging op een DIN-rail IEC/EN 60715 TH35.
Afmetingen: 100 x 100 x 35 mm.
Beschermingsklasse: <IP20.
Gewicht: 230g.
Tekstbeschrijving van deze afbeelding
Technische lijntekening van de Reduxi Gateway op een witte achtergrond, twee aanzichten. Bovenaanzicht: een vierkant met afgeronde hoeken en daarbinnen een kleiner afgerond vierkant, met maatpijlen: 100 mm breed (boven) en 100 mm hoog (rechterzijde). Daaronder het vooraanzicht van de connectorzijde met een hoogtemaat van 35 mm (rechterzijde). Het vooraanzicht toont van links naar rechts: een ronde voedingsaansluiting met het label PWR; een RJ45 Ethernet-poort met het label ETH; twee groepen schroefklemmen met de labels PORT1 en PORT2. Onder de behuizing zijn twee kleine voetjes zichtbaar.
3.2. Technische gegevens
| POWER SUPPLY | |
| Voedingsspanning – DC-aansluiting | 12 – 24 V DC |
| Maximale stroom bij 12 V DC | 200 mA |
| PINS | |
| Voeding | 2-polige DC-aansluiting |
| Ethernet | RJ45 10/100 Mbps (half/full duplex) |
| RS485 |
2x 2-polig klemmenblok |
| Ingangsstroom van de sensor (versie 1) |
3x 3,5mm (CT1, CT2, CT3) 0-1V |
| Ingangsstroom van de sensor (versie 2) |
RJ12-connector voor (CT1, CT2, CT3) 0-1V |
| Relaisuitgangen (versie 1) |
2x DO(NO/COM/NC) - max. 5A |
| Relaisuitgangen (versie 2) |
3x DO(NO/COM/NC) - max. 5A |
| CONNECTIVITY | |
| Ethernet | 10/100 Mbps |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2.4/5GHz |
| RS485 | 2x 921600 BAUD half duplex |
| OTHER | |
| Bedrijfstemperatuurbereik | Van 0°C tot +40°C |
| Opslagtemperatuurbereik | Van -10°C tot +70°C |
| Relatieve vochtigheid tijdens gebruik | < 95% (niet-condenserend) |
| Beschermingsklasse | < IP20 |
3.3. Aansluitschema's

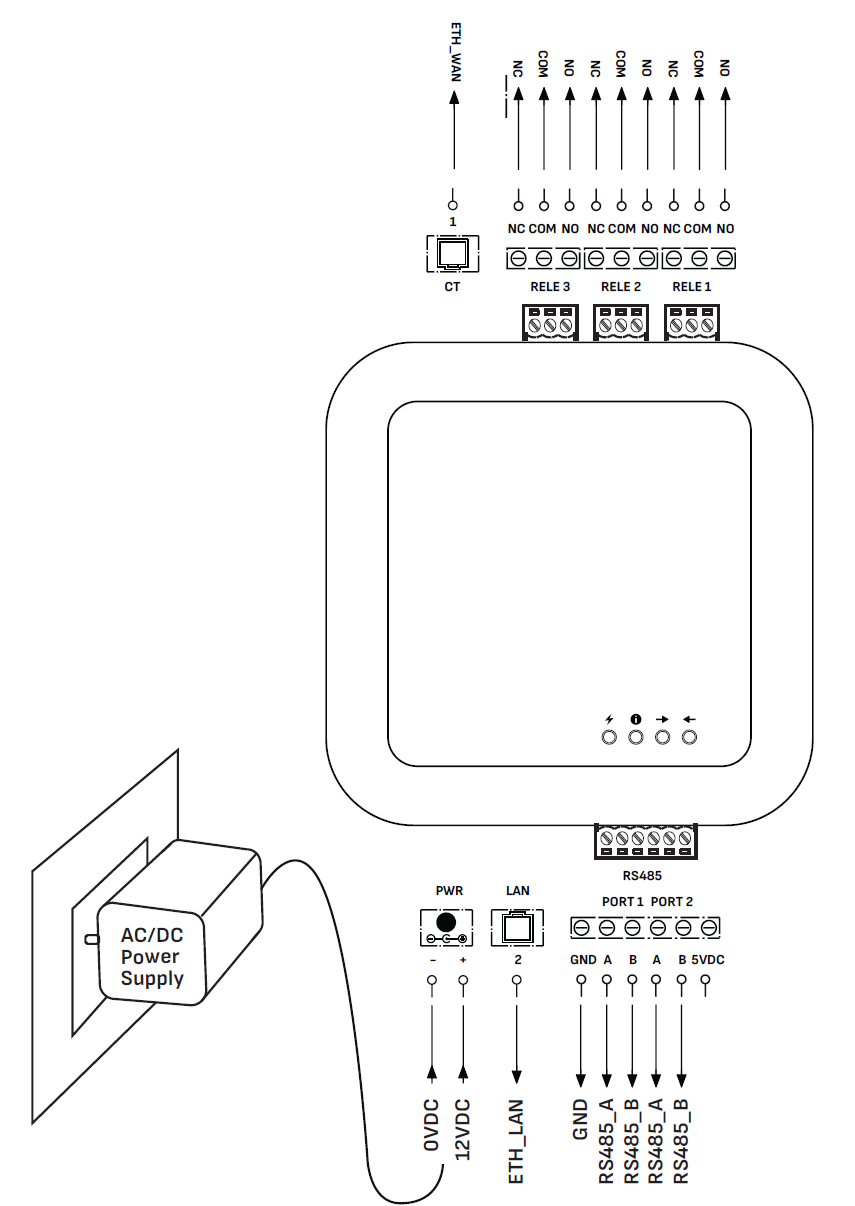

3.3.1. Bedradingsschema (versie 2)
Tekstbeschrijving van deze afbeelding
Zwart-wit bedradingsschema (versie 2) van de Reduxi Gateway, bovenaanzicht van een afgeronde vierkante behuizing met daarbinnen een kleiner afgerond vierkant. Bovenrand: drie driepolige schroefklemmenblokken met de labels RELE 3, RELE 2 en RELE 1 (van links naar rechts). Elk heeft pinnen NC, COM, NO, met pijlen omhoog naar de labels NC, COM, NO voor elk relais. Links daarvan een connector met het label CT met het nummer 1 en een pijl omhoog naar het label ETH_WAN. Voorrand van de behuizing: vier LED-cirkels met symbolen (bliksemschicht, infopictogram, pijl naar rechts, pijl naar links). Onder de behuizing: een zespolige schroefklem met het label RS485 met PORT 1 en PORT 2 boven de pinnen. Pinlabels van links naar rechts: GND, A, B, A, B, 5VDC. Pijlen leiden van GND, A, B, A, B omlaag naar de labels GND, RS485_A, RS485_B, RS485_A, RS485_B (5VDC heeft geen pijl). Verder naar links: ronde voedingsaansluiting PWR met de tekens - en +; pijlen vanaf de labels 0VDC en 12VDC wijzen omhoog naar de pinnen - en +. Een kabel loopt van de aansluiting naar een AC/DC-voeding die links in een getekend stopcontact steekt. Naast PWR: LAN RJ45-poort met het nummer 2 en een pijl omlaag naar het label ETH_LAN.
3.3.2. Resetknop
Tekstbeschrijving van deze afbeelding
Lijntekening in close-up van de connectorzijde van de Reduxi Gateway, zwart op wit, bovenaan bijgesneden. Van links naar rechts: een ronde voedingsaansluiting; een RJ45 Ethernet-poort; een kleine ronde zwarte knop met het label RST (reset); een zespolige schroefklem. Labels boven de klem: GND, A, B (A en B verbonden door een accolade onder PORT 1), A, B (verbonden door een accolade onder PORT 2), 5V.
Met de volgende procedure zet u de Reduxi Gateway terug naar de fabrieksinstellingen:
Druk op de naald en laat niet los (blijf drukken).
Blijf de resetnaald langer dan 7 seconden indrukken tot alle LED's branden.
Laat de knop los wanneer de LED's branden.
Wacht 30 seconden tot de Reduxi Gateway alles heeft teruggezet naar de fabrieksinstellingen.
3.3.3. Voeding
Tekstbeschrijving van deze afbeeldingZwarte lijntekening op een witte achtergrond van het linkerdeel van de connectorzijde van de Reduxi controller, bijgesneden. Een vierkante aansluiting met een zwarte nummerbadge 1 erin heeft eronder het label PWR. Rechts daarvan zit een kleine zwarte stip, daarna de linkerrand van een zwarte RJ45-poort die door de rand van de afbeelding is afgesneden. De omtrek van de behuizing heeft een afgeronde hoek linksboven. Figuur 1: Pinout van de voeding (gemarkeerd als |
Tekstbeschrijving van deze afbeeldingZwarte symbooltekening op een witte achtergrond met de kop 1. DC jack. Het symbool is een ronde DC-voedingsaansluiting met links een mintekens in een cirkel, in het midden een aansluitcirkel met een gevuld midden en rechts een plusteken in een cirkel, verbonden door korte lijnen. Het apparaat moet worden gevoed met een voeding met beperkt vermogen |
3.3.4. Ethernet – RJ45 en RS485
Tekstbeschrijving van deze afbeelding
Lijntekening van de connectorzijde van de Reduxi Gateway, zwart op wit. Van links naar rechts: ronde voedingsaansluiting met het label PWR; RJ45 Ethernet-poort met het label ETH met een zwarte ronde badge 2; een kleine ronde resetknop met het label RST; een zespolige schroefklem met een zwarte ronde badge 3. Pinlabels: GND, A, B (gegroepeerd onder PORT 1), A, B (gegroepeerd onder PORT 2), 5V.
Figuur 2: Ethernet-poort (gemarkeerd als nummer 2) en RS485-communicatiepoorten (gemarkeerd met nummer 3).
Ethernet-poort (gemarkeerd als nummer 2):
| PIN no. | Functie |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |
RS485-communicatiepoorten (gemarkeerd met nummer 3):
GND
A + (port 1)
B – (port 1)
A + (port 2)
B – (port 2)
+5V DC-uitgang
- Datasnelheid: 921600 BAUD.
- Half duplex.
- Spanningsniveau: 0 V - 5 V.
Er zijn ook extra communicatiemodules voor externe apparaten beschikbaar. Neem contact met ons op voor de actuele lijst met modules en de prijslijst.
3.3.5. Communicatie-interfaces
Versie 1
Tekstbeschrijving van deze afbeelding
Lijntekening van de relais- en CT-zijde van de Reduxi Gateway, zwart op wit (bijgesneden deel van de voorkant van de behuizing). Linkergroep met een zwarte ronde badge 4: twee driepolige schroefklemmenblokken. RELAY 1 met pinnen met de labels NO, COM, NC; RELAY 2 met pinnen met de labels NO, COM, NC. Rechtergroep met een zwarte ronde badge 5: drie ronde zwarte aansluitingen (CT-ingangen) met de labels CT1, CT2, CT3.
Versie 2

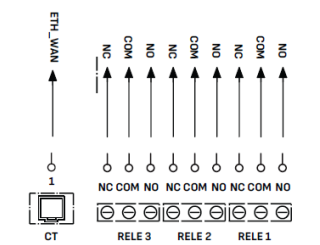

Tekstbeschrijving van deze afbeelding
Zwart-wit bedradingsdetail van de relais- en CT-connectoren van de Reduxi Gateway. Links een connector met het label CT met het nummer 1 en een verticale pijl omhoog naar het label ETH_WAN. Ernaast drie driepolige schroefklemmenblokken met de labels RELE 3, RELE 2 en RELE 1 (van links naar rechts). Elk blok heeft pinnen met de labels NC, COM, NO. Vanaf elk van de negen pinnen wijst een verticale pijl omhoog naar een gedraaid label NC, COM, NO.
Relaisuitgang (gemarkeerd met nummer 4):
- max. 5A AC/DC
Ingangen voor stroomsensoren (gemarkeerd met nummer 5):
- 3x3.5mm(I1, I2, I3) - 0-1V (versie 1)
- 1x RJ45 - 0-1V (versie 2)
3.3.5. LED-indicatielampjes
Tekstbeschrijving van deze afbeelding
Schema van de vier LED-indicatorposities van de Reduxi Gateway, zwarte lijntekening op wit. Vier lege (onverlichte) cirkels op een rij, elk met een symbool erboven: 1) bliksemschicht (voeding); 2) twee tegengestelde pijlen met het nummer 1 erboven (dataverkeer, poort 1); 3) twee tegengestelde pijlen met het nummer 2 erboven (dataverkeer, poort 2); 4) een relaissymbool (rechthoek met een diagonale lijn erdoor). Geen kleuren of tekst behalve de nummers 1 en 2.
|
Eerste LED:
Tweede LED:
Derde LED:
Vierde LED:
|
4 Algemene gebruiksinstructies
- Door dit apparaat te gebruiken, accepteert u het privacybeleid en de algemene voorwaarden
- Lees en bewaar deze instructies voor later gebruik. Neem alle waarschuwingen en richtlijnen in acht.
- Plaatsing: Zorg dat het product op een stabiele, trillingsvrije ondergrond staat.
- Uitpakken: Verwijder al het verpakkingsmateriaal voordat u het product op de voeding aansluit.
- Ventilatie: Houd de ventilatiesleuven vrij; plaats geen voorwerpen op het product.
- Vocht en vloeistoffen: Bescherm het product tegen vloeistoffen, regen en vocht.
- Reiniging: Haal altijd de stekker van het product uit het stopcontact voordat u het reinigt. Gebruik alleen een zachte, droge doek; vermijd vloeibare reinigingsmiddelen en sprays.
- Openingen: Steek geen voorwerpen in de openingen.
- Reparaties en wijzigingen: Probeer het product niet zelf te openen of te repareren, want dan vervalt uw garantie. Reparaties mogen alleen door gekwalificeerde servicemonteurs worden uitgevoerd.
- Verplaatsen: Koppel het product los van de voeding voordat u het verplaatst.
- Labels: Laat alle originele labels intact en verwijder ze niet van het product.
- Warmtebronnen: Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten die warmte afgeven.
- Voedingskabel: Leg de voedingskabel stevig vast en zorg dat u er niet over kunt struikelen en dat hij niet kan worden beschadigd door voorwerpen die hem kunnen inklemmen of verdraaien.
- Accessoires: Gebruik uitsluitend accessoires of aanvullende apparatuur die door de fabrikant wordt aanbevolen.
- Loskoppelen: Koppel het product los van de stroombron tijdens onweer of als u het langere tijd niet gebruikt.
- Spanningseisen: Sluit het product alleen aan op een stopcontact dat voldoet aan de spanningseisen die in deze instructies zijn vermeld.
- Toegang tot de voeding: Zorg ervoor dat de voedingsingang op het apparaat altijd bereikbaar en functioneel is.
- Elektrische belasting: Overbelast stopcontacten, verlengsnoeren en groepenkasten niet.
