REDUXI GATEWAY

Gebruikershandleiding

Versie V2.0 11.2024

www.reduxi.eu


1. Inleiding

De Reduxi Gateway is een uitbreidingseenheid van het Reduxi-systeem die de conversie van RS485 seriële signalen naar het TCP/IP internetprotocol mogelijk maakt. Het is bedoeld voor gebruik in gevallen waarin het aantal seriële ingangen (2x RS485) op de Reduxi Controller onvoldoende is voor de behoeften van de gebruiker met betrekking tot het aansluiten van apparaten op RS485-poorten. Het dient ook als hulpapparaat in situaties waar de afstand tussen het apparaat en de Reduxi Controller te groot is voor een directe kabelverbinding met de RS485-poorten.

De Reduxi Gateway wordt ook gebruikt in gevallen waar twee relaisuitgangen nodig zijn voor apparaatregeling, zoals het beheer van een warmtepomp via SmartGrid Ready (SG Ready) functionaliteit.

Daarnaast kan de Reduxi Gateway dienen als meetapparaat voor het monitoren van elektrische stromen. In dit geval worden stroomtangen aangesloten op de stroomingangen van de Reduxi Gateway, waardoor stroomgegevens kunnen worden verzameld. De spanningsgegevens worden dan rechtstreeks verkregen van de Reduxi Controller.


2. Informatie over installatieverbindingen

  • Sluit de AC-DC adapter aan op de Reduxi Gateway en steek de adapter in het stopcontact. Het eerste LED-lampje van boven moet groen beginnen te branden.
  • Ga naar de netwerkinstellingen van uw WiFi-netwerken op uw mobiele apparaat of computer en maak verbinding met het toegangspunt van het Gateway-apparaat.
  • Als er niet automatisch een pop-upvenster verschijnt, open dan een browser en ga naar http://gateway.local.
  • Gebruik de gebruikersnaam "admin" en het wachtwoord "admin" om in te loggen.
  • Stel het bekabelde of draadloze netwerk in en verbind de Reduxi met uw lokale netwerk (het is aanbevolen om een statisch IP-adres in te stellen).
  • Klik op "opslaan" en verbind nu uw mobiele telefoon of computer met hetzelfde bekabelde of draadloze lokale netwerk waarmee u eerder de Reduxi Gateway heeft verbonden.
  • De Reduxi controller moet al verbonden zijn met het lokale internetnetwerk (Reduxi Controller).
  • Volg de volgende paragrafen voor het aansluiten van relaisuitgangen en het installeren van stroomsensoren.
  • Ga voor aanvullende softwareconfiguratie/installatie naar de website met de nieuwste documentatie: https://support.reduxi.eu.

Raadpleeg voor de configuratie/installatie van de software de Reduxi Local online handleiding support.reduxi.eu.


3. Specificaties

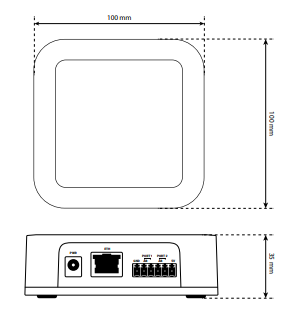

3.1. Afmeting

  • Desktopbehuizing met de optie voor bevestiging op DIN-rail IEC/EN 60715 TH35.
  • Afmetingen: 100 x 100 x 35 mm.
  • Bescherming tegen binnendringen: <IP20.
  • Gewicht: 230 g.




3.2. Technische gegevens



VOEDING
Voedingsspanning - DC Jack  12 - 24 V DC
Max. stroom bij 12 V DC  200 mA



PINS
Stroomvoorziening  2-pins DC-aansluiting
Ethernet  RJ45 10/100 Mbps (half- / full-duplex)
RS485

2x 2-pins aansluitblok
Ingangsstroom sensor

3x 3,5mm (CT1, CT2, CT3) 0-1V
Relaisuitgangen

2x DO(NO/COM/NC) - max. 5A



CONNECTIVITEIT
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD half duplex



ANDERE
Bedrijfstemperatuurbereik  Van 0°C tot +40°C
Temperatuurbereik bij opslag  Van -10°C tot +70°C
Relatieve vochtigheid tijdens bedrijf  < 95% (niet-condenserend)
Bescherming tegen binnendringen  < IP20



3.3. Pinaansluitingen

3.3.1. Reset-knop




Met de volgende procedure kunt u de Reduxi Gateway resetten naar de fabrieksinstellingen:

  • Druk op de naald en laat niet los (blijft drukken).
  • Blijf de resetnaald langer dan 7 seconden indrukken totdat alle LED-lampjes oplichten.

  • Laat de knop los wanneer de LED-lampjes aangaan.

  • Wacht 30 seconden totdat de Reduxi Gateway alles heeft gereset naar de fabrieksinstellingen.



3.3.2. Stroomvoorziening

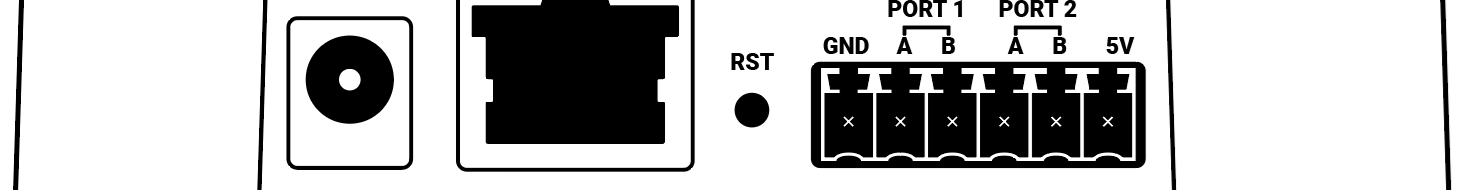

Afbeelding 1: Voedingspennen (gemarkeerd als
nummer 1)


Het apparaat moet worden geleverd met Beperkte voeding
voeding of voeding die voldoet aan PS2
volgens IEC 62368-1.



3.3.3. Ethernet - RJ45 en RS485

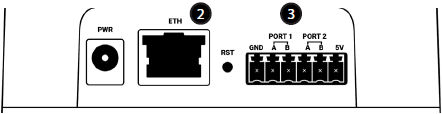

Afbeelding 2: Ethernetpoort (gemarkeerd met nummer 2) en RS485-communicatiepoorten (gemarkeerd met nummer 3).

Ethernetpoort (gemarkeerd als nummer 2):

PIN nr.  Functie
  • Gegevenssnelheid: 10/100 Mbps.
  • Categorie: CAT5.
  • Een groen lampje geeft aan dat er verbinding is.
  • Het oranje licht geeft verkeer aan.
  • Automatische crossover.
1  TX+
2  TX-
3  RX+
6  RX-

RS485 communicatiepoorten (gemarkeerd met nummer 3):

  1. GND
  2. A + (poort 1)
  3. B - (poort 1)
  4. A + (poort 2)
  5. B - (poort 2)
  6. +5V DC uitgang
  • Gegevensoverdrachtsnelheid: 921600 BAUD.
  • Halfduplex.
  • Spanningsniveau: 0 V - 5 V.

Er zijn ook extra communicatiemodules voor externe apparaten verkrijgbaar. Neem contact met ons op voor de actuele lijst met modules en de prijslijst.

3.3.4. Communicatie-interfaces

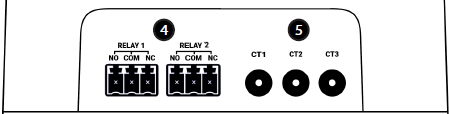

Relaisuitgang (gemarkeerd met nummer 4):

  • max. 5 A AC/DC

Huidige sensoringangen (gemarkeerd met nummer 5):

  • 3x3,5 mm (I1, I2, I3) - 0-1 V

3.3.5. LED-indicatielampjes


Eerste LED-lampje:

  • groen: voeding AAN.
  • blauw: internetverbinding is actief.
  • rood: fout.
  • wit: bijwerken/resetten

Tweede LED-lampje:

  • groen knipperend: uitlezing PORT1.
  • blauw knipperend: schrijven PORT1.

Derde LED-lampje:

  • groen knipperend: uitlezen PORT2.
  • blauw knipperend: schrijven PORT2.
  • geel: MODUS-communicatie.

Vierde LED-lampje:

  • groen: relais 1 AAN.
  • blauw: relais 2 AAN.
  • turki: relais 1 en relais 2 AAN.



4. Algemene gebruiksaanwijzing

  • Door dit apparaat te gebruiken accepteert u Privacybeleid en Algemene voorwaarden
  • Lees deze instructies en bewaar ze voor toekomstig gebruik. Houd je aan alle waarschuwingen en richtlijnen.
  • Plaatsing: Zorg ervoor dat het product op een stabiele, niet-trillende ondergrond wordt geplaatst.
  • Uitpakken: Verwijder al het verpakkingsmateriaal voordat u het product aansluit op de voeding.
  • Ventilatie: Houd de ventilatiesleuven vrij; plaats geen voorwerpen op het product.
  • Vocht en vloeistoffen: Bescherm het product tegen blootstelling aan vloeistoffen, regen of vocht.
  • Schoonmaken: Haal altijd de stekker uit het stopcontact voordat je het product schoonmaakt. Gebruik alleen een zachte, droge doek; vermijd vloeibare reinigingsmiddelen of sprays.
  • Openingen: Steek geen voorwerpen in openingen.
  • Reparaties en wijzigingen: Probeer het product niet zelf te openen of te repareren, want dan vervalt de garantie. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde onderhoudstechnici.
  • Verplaatsen: Koppel het product los van de voeding voordat u het verplaatst.
  • Labels: Houd alle originele labels intact en verwijder ze niet van het product.
  • Warmtebronnen: Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten die warmte produceren.
  • Stroomkabel: Installeer het netsnoer goed en zorg ervoor dat het niet kan struikelen of beschadigd kan raken door voorwerpen die het snoer kunnen afknellen of verdraaien.
  • Accessoires: Gebruik alleen accessoires of extra apparatuur die worden aanbevolen door de fabrikant.
  • Stekker uit het stopcontact halen: Koppel het product los van de stroombron tijdens elektrische stormen of als het voor langere tijd niet wordt gebruikt.
  • Voltagevereisten: Sluit het product alleen aan op een stopcontact dat voldoet aan de spanningsvereisten zoals gespecificeerd in deze instructies.
  • Toegang tot voeding: Zorg ervoor dat de stroomingang op het apparaat altijd toegankelijk en functioneel is.
  • Elektrische belasting: Overbelast geen stopcontacten, verlengsnoeren of stroomonderbrekers.



Producent

Naam: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Identificatienummer: 6930808000

BTW-NUMMER: SI51315831

E-mail: info@reduxi.eu

Telefoon: +386 (0)3 777 01 40



Document

Doel: Reduxi Gateway - Gebruikershandleiding

Versie: V1.1 11.2022



Copyright

© 2022 AMIBIT d.o.o.

Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd, opgeslagen in een opslagsysteem of in enige andere vorm, hetzij elektronisch, elektrostatisch, magnetisch, door fotokopieën of op enige andere manier zonder voorafgaande schriftelijke toestemming van AMIBIT d.o.o.
