1. Inleiding

Welkom in de wereld van Reduxi waarmee u de controle over de energiekosten en een efficiënt gebruik van elektriciteit voor duurzame ontwikkeling kunt nemen. Belangrijkste kenmerken:

• Beheer van het piekvermogen,
• Beheer van de productie van zonne-energiecentrales,
• Optimalisering van het elektriciteitsverbruik.

Nauwkeurige meting en analyse van het energieverbruik zijn de eerste stappen op weg naar energiebesparing. Om dit doel te bereiken heeft u de juiste technologie nodig. Reduxi Converter maakt de aansluiting van AM550 meter op Reduxi systeem mogelijk via Reduxi Controller of Reduxi Gateway apparaat.

2. Specificaties

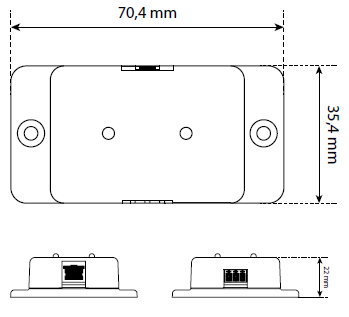

2.1. Afmetingen

• Tafelbehuizing die bevestigd kan worden.
• Afmetingen: 35,4 x 70,4 x 22 mm.
• Bescherming: <IP20.
• Gewicht: 30 g.

2.2. Technische gegevens

2.3. Aansluitstekkers

2.3.1. RS485-stekkers

Afbeelding 1: Communicatiestekker RS485 (gemarkeerd met nummer 1).

• Maximale gegevensoverdrachtsnelheid: 921600 BAUD.

• Half duplex.

• Spanningsniveau: 0 V - 5 V.

2.3.2. RJ12-stekkers

Afbeelding 2: Communicatiepluggen RJ12 (gemarkeerd met nummer 2).

1. +5V DC voeding.
2. Data lijn vraag - input.
3. Data GND.
4. NC - niet aangesloten.
5. Datalijn - uitgang.
6. GND voeding.

• Communicatie via Iskra P1 uitgang.
• Spanningsniveau: 0 V - 5 V.

2.3.5. LED-indicatoren

	Groene LED: voeding is actief.
	Gele LED: knippert tijdens gegevensoverdracht.

3. Aansluitingsinstructies

Voor de eerste configuratie moet u de Reduxi Converter aansluiten op de Reduxi Controller of de Reduxi Gateway op de RS485-poort. Voor de verbinding adviseren wij een dubbel geïsoleerde getwiste ader met een vlecht (afgeschermde kabel) te gebruiken.

• De dubbel geïsoleerde twisted-pair draad moet als volgt worden aangesloten: de eerste draad op omvormer A wordt aangesloten op Reduxi-draad A. Sluit de andere draad op omvormer B aan op Reduxi-draad B. Sluit de gevlochten kabel (afgeschermde kabel) aan op GND.
• Sluit Iskra AM550 meter met RJ12 kabel aan op Reduxi Converter (zorg ervoor dat de volgorde van de draden in RJ12 kabel aan beide zijden overeenkomt).
• De groene LED van hierboven moet gaan branden.

Voor de configuratie/installatie van de software kunt u terecht op de website waar u de meest recente documentatie vindt: support.reduxi.eu.

4. Algemene gebruiksaanwijzing

• Lees deze instructies. Bewaar deze instructies. Volg en houd u aan alle waarschuwingen.
• Installeer het product volgens de instructies van de producent.
• Het product mag niet worden blootgesteld aan trillingen.
• Verwijder alle verpakking voordat u het product op het elektriciteitsnet aansluit.
• Plaats het product niet op een onstabiele ondergrond.
• Plaats geen voorwerpen zoals lampen, boeken, vazen met water, tafelkleden, enz. op het product. Dek de ventilatiesleuven niet af.
• Stel het product niet bloot aan vloeistoffen, regen of vocht.
• Haal de stekker uit het stopcontact voordat u het product schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen om het product te reinigen. Gebruik een zachte, droge doek voor het schoonmaken.
• Steek geen voorwerpen in de openingen van het product. Dit kan kortsluiting veroorzaken en leiden tot elektrische schokken of brand.
• Open of repareer het product niet zelf. Als u het product opent, vervalt uw garantie. Dit product bevat geen door de gebruiker vervangbare onderdelen.
• Haal altijd de stekker uit het stopcontact als u van plan bent het product te verplaatsen.
• Vermijd procedures die kortsluiting kunnen veroorzaken.
• Verwijder de originele etiketten niet van het product.
• Gebruik het product niet in de buurt van water.
• Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels, enz.
• Bescherm de elektrische kabel en leg hem zo dat er niet over gelopen wordt en dat er geen voorwerpen naast liggen die de kabel kunnen afknellen of verdraaien.
• Gebruik alleen door de producent gespecificeerde accessoires/toebehoren.
• Haal de stekker uit het stopcontact tijdens onweer of wanneer u het product lange tijd niet gebruikt.
• Alle reparaties moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel.
• De juiste spanning voor dit product wordt in deze instructies gespecificeerd. U kunt het product alleen aansluiten op een stopcontact met het voltage en de frequentie die in deze instructies worden gespecificeerd. Als u geen informatie hebt over de spanning, neem dan contact op met uw serviceprovider of elektriciteitsdistributiemaatschappij.
• Overbelast geen stopcontacten, verlengsnoeren of elektrische behuizingen.

Producent

Naam: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Identificatienummer: 6930808000

TAX ID: SI51315831

E-mail: info@reduxi.eu

Telefoon: +386 (0)3 777 01 40

Document

Doel: Reduxi omvormer voor AM550 meter

Versie: V1.0 12.2022
