1. Fysieke verbinding

Sluit RS485 aan op module CM-v-3. De identificatie van de module verschilt op basis van de optionele add-on die energiemeters ondersteunen (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

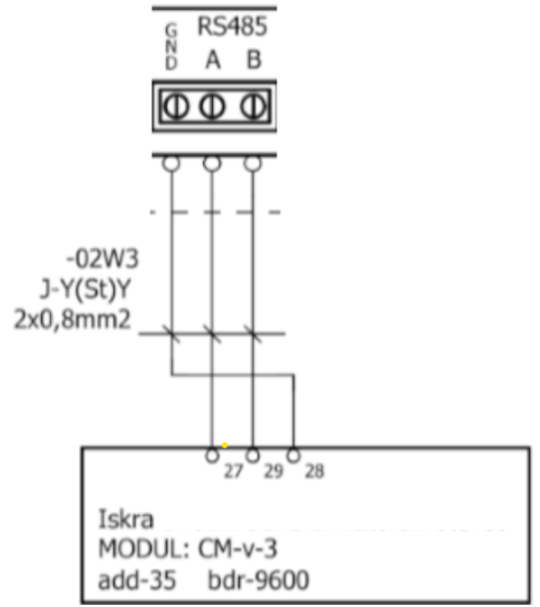

#1 Eerste optie - verbind de PINS op de optionele kaart

Sluit de pinnen van de optionele kaart aan - instellingen van de energiemeter Iskraemeco - Kanaal 3
27: A
29: B
28: GND

#2 Tweede optie - sluit de PINS rechtstreeks aan op de energiemeter - instellingen van de energiemeter Iskraemeco - Kanaal 1

Wij hebben van Elektro Ljubljana vernomen dat deze poort altijd actief is en geen extra configuratie vereist.

Sluit Iskraemecto MT880 aan op RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Het serienummer van de energiemeter opvragen

Het serienummer kunt u aflezen op de energiemeter. Kijk eens naar de onderstaande afbeelding. Het rode vierkant toont de laatste vier cijfers van het serienummer. Een ander deel van de serie is om veiligheidsredenen verborgen. In uw geval leest u het hele serienummer van de energiemeter af.

3. Haal het fysieke apparaatadres (HDLC-adres)op

Het adres bestaat uit de laatste twee cijfers van de energiemeter van het serienummer.

Het bovenstaande serienummer is bijvoorbeeld 59.

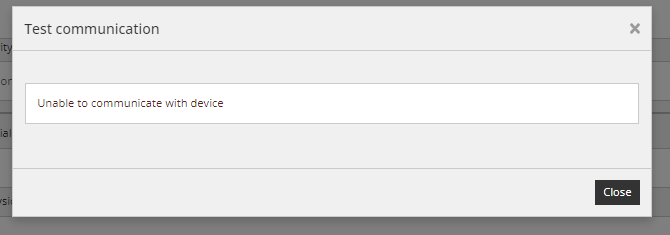

Als dit adres niet werkt, moeten we 16 aan het serienummer toevoegen. Bijvoorbeeld: 59 + 16 = 75

Uitleg van het proces en nog een voorbeeld:

4. Voeg het apparaat toe aan Reduxi Configurator

Eerst kunt u via de browser inloggen op Reduxi Configurator metReduxi Configurator.

1. Klik op Apparaat toevoegen

2. Basisinstellingen invoeren

3. Selecteer communicatiekanaal

4. Apparaatconfiguratie invoeren

Serienummer = lees het af van de Iskraemeco energiemeter

Adres van het fysieke apparaat: zie hierboven

Logisch apparaat-ID = 1 (standaard)

Clientadres = 1 (standaard)

Wachtwoord = vraag uw nutsbedrijf om het wachtwoord

Externe CT-verhouding = verhouding van de stromen - als u 250A/5A hebt, is het resultaat 50

Externe VT-verhouding = hoge spanningsverhouding. Alleen als de teller op middenspanning staat in plaats van op 230V

5. Ga naar en kies Geavanceerde instellingen
