1. Hoe stel ik de M-Bus-interface in op de Landis+Gyr E350-meter?

Om de energiemeter te configureren, volgt u het artikel Hoe Landis+Gyr E350 ali E450 te configureren in de MAP120-tool.

2. Fysieke verbinding

Sluit de M-BUS op de energiemeter rechtstreeks aan op de Reduxi Landis Converter RS485-M-BUS. De eerste vier pinnen op de energiemeter zijn beschikbaar voor M-BUS. De onderstaande afbeelding laat zien dat u de eerste twee pinnen aan de linkerkant of de derde en vierde pin aan de linkerkant kunt gebruiken.

Maak vanaf de Reduxi Landis Converter RS485-kant verbinding met Reduxi Controller of Reduxi Gateway en kies poort één of poort twee:

Een->Een

B->B

GND->GND

Op de interface is een groen lampje en een knipperende gele kleur verschenen. Als de gele kleur niet knippert, is de energiemeter niet ingesteld op de elektrodistributie en worden de gegevens niet verzonden.

3. Het serienummer van de energiemeter opvragen

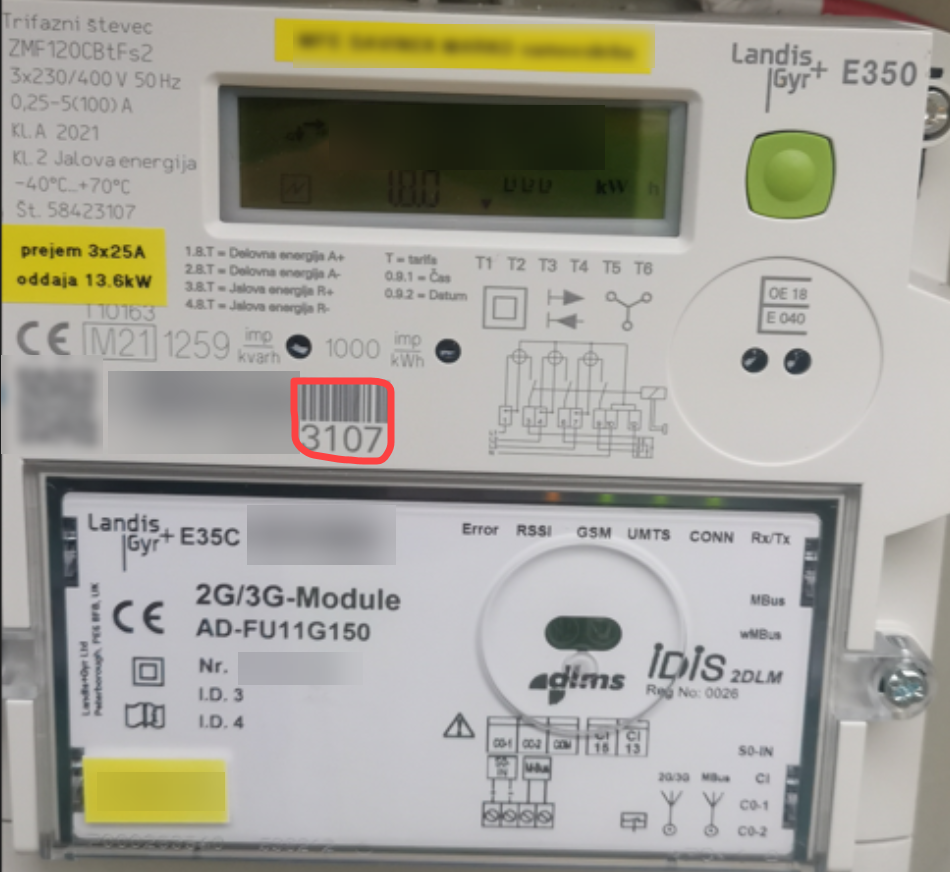

Het serienummer kunt u aflezen op de energiemeter. Kijk eens naar de onderstaande afbeelding. Het rode vierkant toont de laatste vier cijfers van het serienummer. Een ander deel van de serie is om veiligheidsredenen verborgen. In uw geval leest u het hele serienummer van de energiemeter af.

4. Haal hetFysieke apparaatadres (HDLC-adres)op

Het adres bestaat uit de laatste vier cijfers van het serienummer van de energiemeter.

Het bovenstaande serienummer is bijvoorbeeld 3107+1000=4107.

5. Voeg het apparaat toe aan Reduxi Configurator

Eerst kunt u via de browser inloggen op Reduxi Configurator met Reduxi Configurator.

1. Klik op Apparaat toevoegen

2. Basisinstellingen invoeren

3. Selecteer communicatiekanaal

4. Kies Apparaatconfiguratie

5. Testcommunicatie

5. Ga naar en kies Geavanceerde instellingen
