1. Inleiding

Welkom in de wereld van Reduxi, waarmee u controle krijgt over uw energiekosten en efficiënt gebruik kunt maken van elektriciteit voor duurzame ontwikkeling. Belangrijkste kenmerken:

• Beheer van piekvermogen,
• Productiebeheer van zonne-energiecentrales,
• Optimalisatie van elektriciteitsverbruik.

Nauwkeurige metingen en analyses van het energieverbruik zijn de eerste stappen op weg naar energiebesparing. Om dit doel te bereiken, heb je de juiste technologie nodig. Reduxi Converter maakt de aansluiting van Landis+Gyr E350, 450 meter op het Reduxi-systeem mogelijk via Reduxi Controller of Reduxi Gateway.

2. Aansluitinstructies

Voor de eerste configuratie moet u de Reduxi Converter aansluiten op de Reduxi Controller of Reduxi Gateway op de RS485-poort. Voor de aansluiting raden we aan een dubbel geïsoleerde getwiste ader met een vlecht te gebruiken (afgeschermde kabel).

• De dubbel geïsoleerde getwiste ader moet op de volgende manier worden aangesloten: sluit de eerste ader op omvormer A aan op Reduxi-draad A. Sluit de andere ader op omvormer B aan op Reduxi-draad B. Sluit de gevlochten kabel (afgeschermde kabel) aan op GND.
• Landis+Gyr E350, 450 meter met tweedraads kabel aansluiten op Reduxi Converter
• De groene LED van hierboven moet beginnen te branden.

Ga voor softwareconfiguratie/installatie naar de website waar je de meest recente documentatie vindt:

support.reduxi.eu.

3. Specificaties

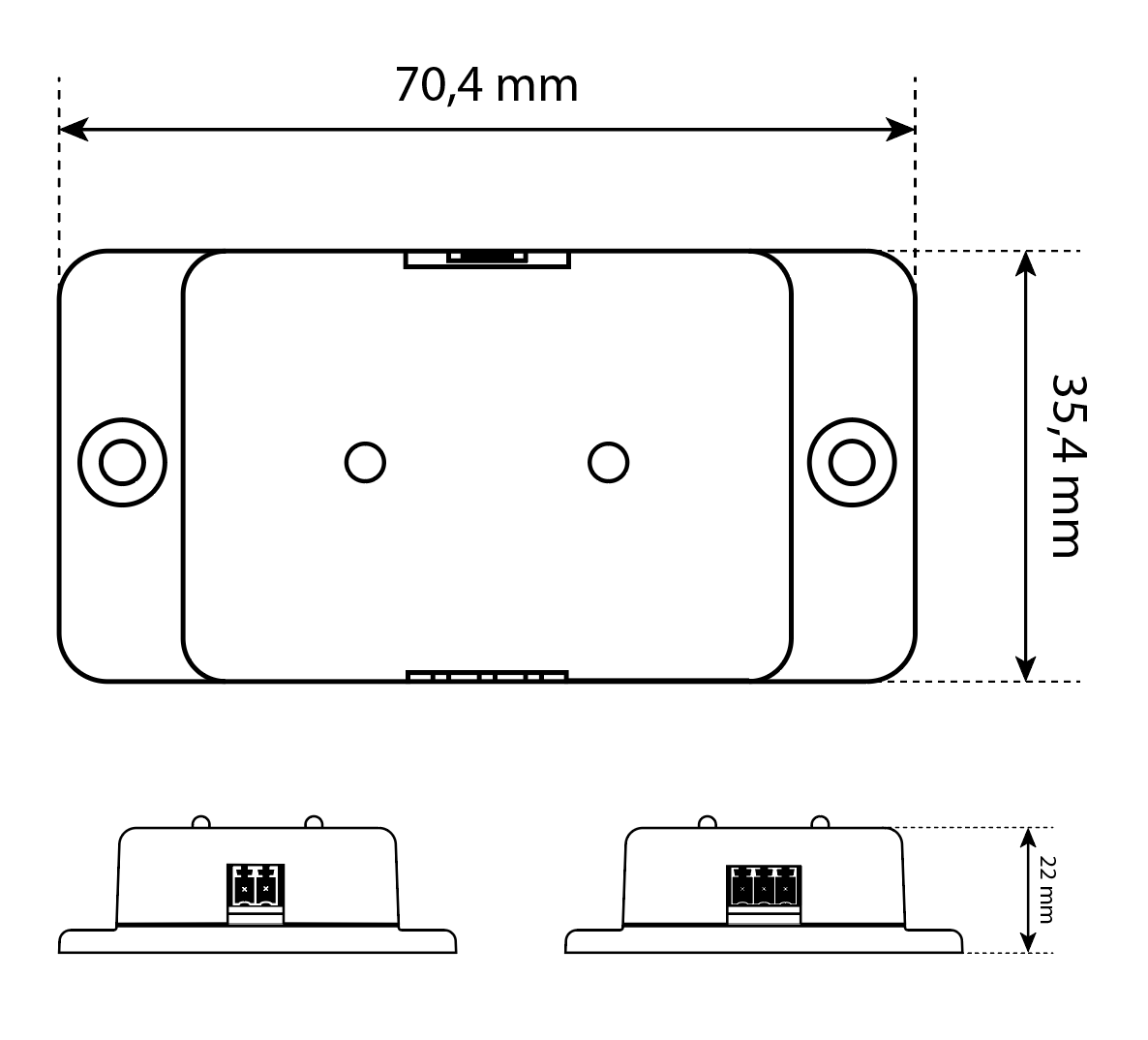

3.1. Afmetingen

• Tafelbehuizing die kan worden bevestigd.
• Afmetingen: 35,4 x 70,4 x 22 mm.
• Bescherming: <IP20.
• Gewicht: 30 g.

3.2. Technische gegevens

3.3. Aansluitstekkers

3.3.1. RS485 stekkers

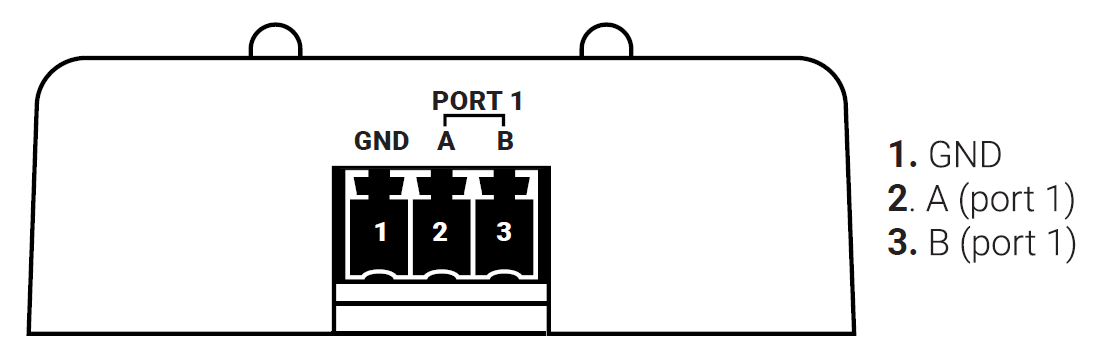

Afbeelding 1: Communicatiepluggen RS485 (gemarkeerd met nummer 1).

• Maximale gegevensoverdrachtsnelheid: 921600 BAUD.

• Halfduplex.

• Spanningsniveau: 0 V - 5 V.

3.3.2. M-BUS

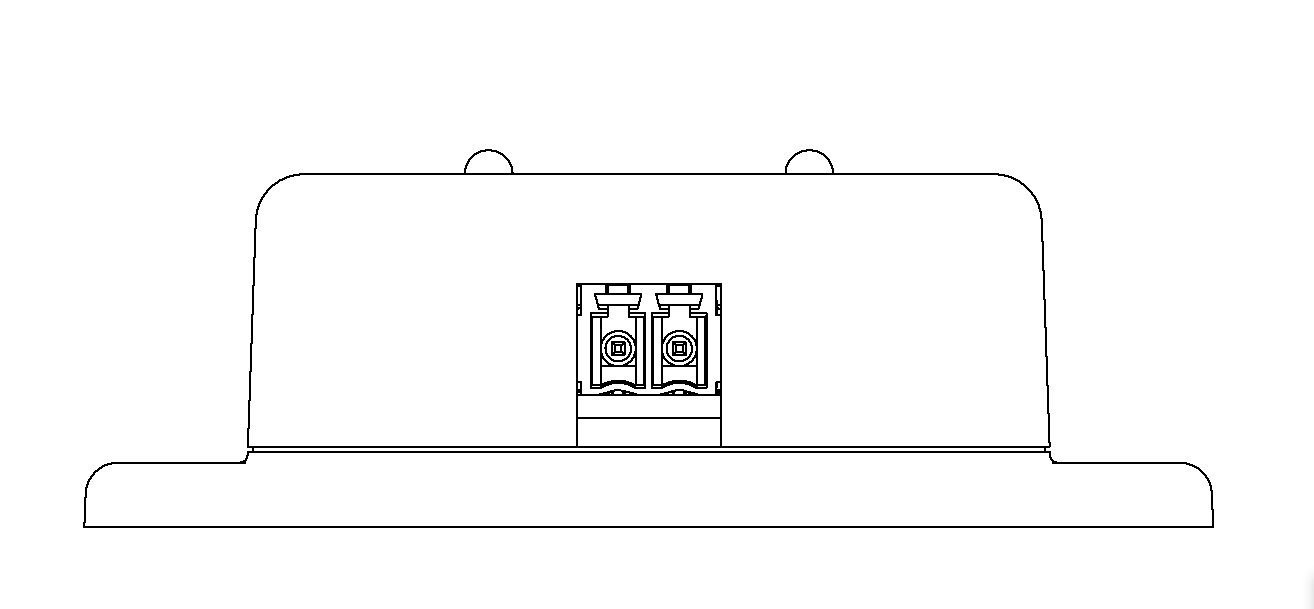

Afbeelding 2: Communicatiepluggen 1x 2-pins connector (gemarkeerd met nummer 2).

1. M-BUS
2. M-BUS

• Communicatie via M-BUS uitgang.
• Spanningsniveau: 12 V - 38 V.

3.3.3. LED-indicatorlampjes

	Groene LED: voeding is actief.
	Gele LED: knippert tijdens gegevensoverdracht.

4. Algemene gebruiksaanwijzing

• Door dit apparaat te gebruiken accepteert u Privacybeleid en Algemene voorwaarden
• Lees deze instructies en bewaar ze voor toekomstig gebruik. Houd je aan alle waarschuwingen en richtlijnen.
• Plaatsing: Zorg ervoor dat het product op een stabiele, niet-trillende ondergrond wordt geplaatst.
• Uitpakken: Verwijder al het verpakkingsmateriaal voordat u het product aansluit op de voeding.
• Ventilatie: Houd de ventilatiesleuven vrij; plaats geen voorwerpen op het product.
• Vocht en vloeistoffen: Bescherm het product tegen blootstelling aan vloeistoffen, regen of vocht.
• Schoonmaken: Haal altijd de stekker uit het stopcontact voordat je het product schoonmaakt. Gebruik alleen een zachte, droge doek; vermijd vloeibare reinigingsmiddelen of sprays.
• Openingen: Steek geen voorwerpen in openingen.
• Reparaties en wijzigingen: Probeer het product niet zelf te openen of te repareren, want dan vervalt de garantie. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde onderhoudstechnici.
• Verplaatsen: Koppel het product los van de voeding voordat u het verplaatst.
• Labels: Houd alle originele labels intact en verwijder ze niet van het product.
• Warmtebronnen: Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten die warmte produceren.
• Stroomkabel: Installeer het netsnoer goed en zorg ervoor dat het niet kan struikelen of beschadigd kan raken door voorwerpen die het snoer kunnen afknellen of verdraaien.
• Accessoires: Gebruik alleen accessoires of extra apparatuur die worden aanbevolen door de fabrikant.
• Stekker uit het stopcontact halen: Koppel het product los van de stroombron tijdens elektrische stormen of als het voor langere tijd niet wordt gebruikt.
• Voltagevereisten: Sluit het product alleen aan op een stopcontact dat voldoet aan de spanningsvereisten zoals gespecificeerd in deze instructies.
• Toegang tot voeding: Zorg ervoor dat de stroomingang op het apparaat altijd toegankelijk en functioneel is.
• Elektrische belasting: Overbelast geen stopcontacten, verlengsnoeren of stroomonderbrekers.

Producent

Naam: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Identificatienummer: 6930808000

BTW-NUMMER: SI51315831

E-mail: info@reduxi.eu

Telefoon: +386 (0)3 777 01 40

Document

Doel: Reduxi omvormer voor Landis+Gyr E350, 450 meter

Versie: V1.0 12.2022
