Hoe voeg ik een ABB Terra AC Wallbox EV-laadstation toe aan de Reduxi Configurator?

Bijgewerkt

1. ABB Terra laadstation installeren

Als we de Reduxi Controller willen aansluiten op een ABB Terra laadstation, moeten we specifieke instellingen in het laadstation zelf aanpassen.

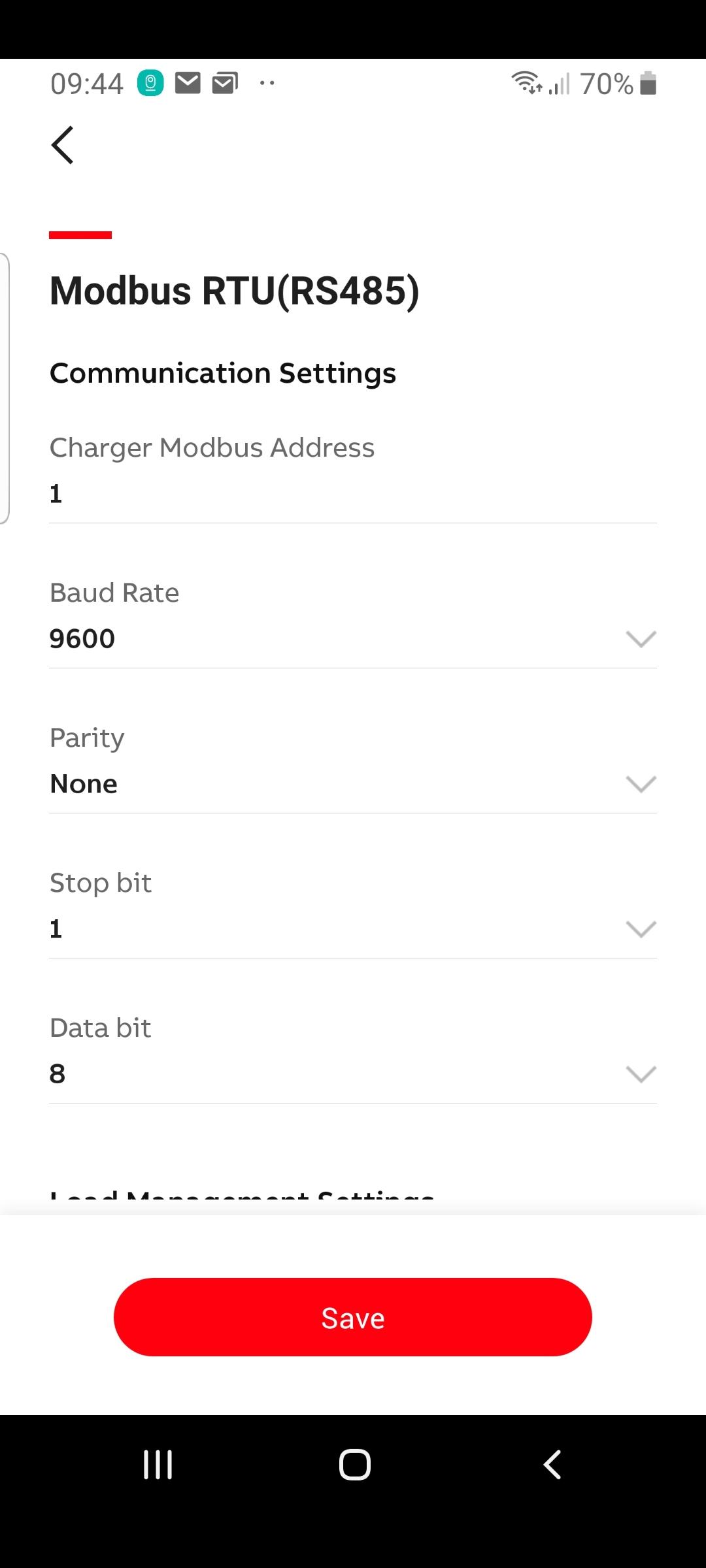

In de apparaatconfiguratie moet u de Modbus-communicatie op slave instellen.


2. Een apparaat toevoegen aan Reduxi

Zodra het ABB Terra EV-laadstation correct is geconfigureerd en is aangesloten op de Reduxi Controller, kan het worden toegevoegd aan de Reduxi Controller. Instructies voor toegang tot de controller zijn beschikbaar via de link Reduxi Controller.

Nadat u bent ingelogd in de Reduxi Configurator, wordt het dashboard weergegeven. Selecteer de optie Apparaat toevoegen in het linkerondervenster om apparaten toe te voegen.

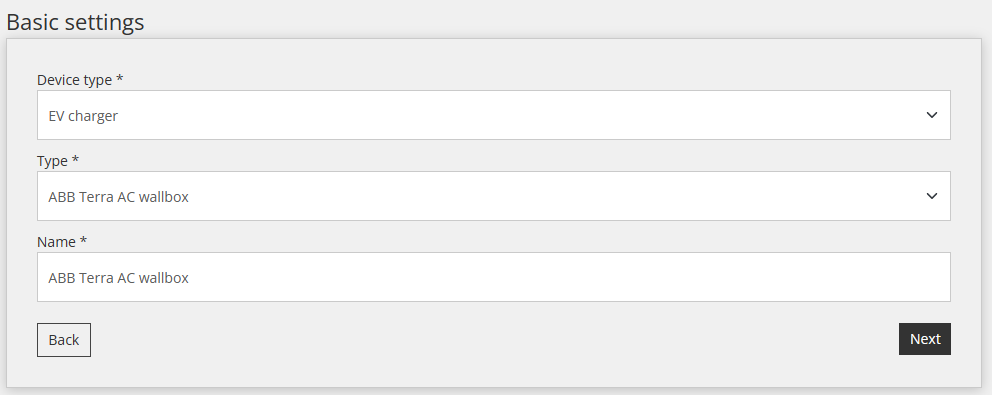

Selecteer in de volgende stap het type apparaat en voer de naam van het toegevoegde apparaat in. In ons geval selecteren we bij het toevoegen van een ABB Terra laadstation:

  • in het veld apparaattype: Autolader,
  • in doos type: ABB Terra AC wanddoos en
  • in het veld Naam: geef een willekeurige naam op (bijvoorbeeld ABB Terra laadstation, laadstation).

Nadat u de informatie hebt ingevoerd, klikt u op de optie rechtsonder Volgende.

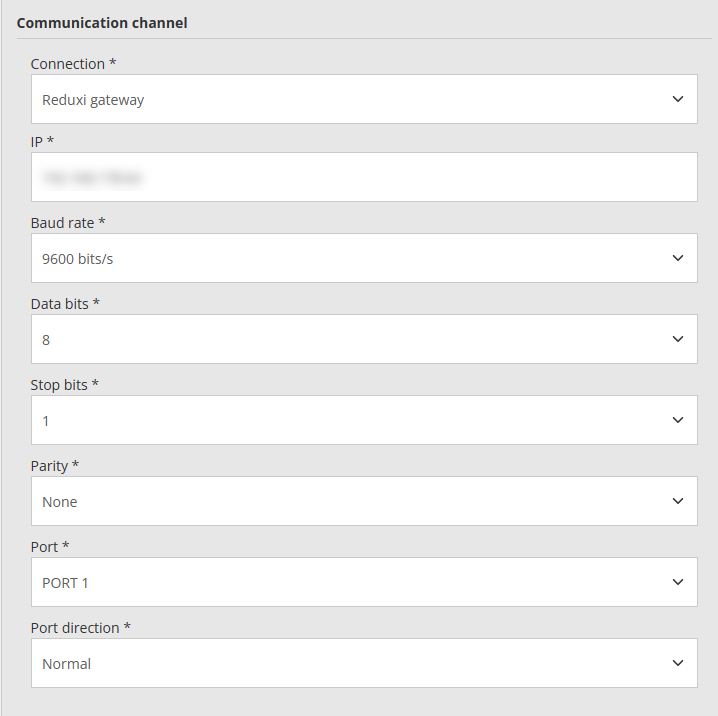

In het volgende venster definiëren we het communicatiekanaal en configureren we het apparaat. De onderstaande afbeelding toont de configurator voor verbinding via Reduxi Gateway.

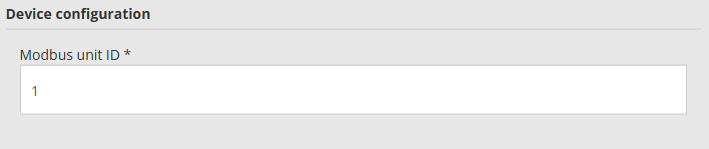

Normaal gesproken is de Modbus-eenheid-ID ingesteld op 1.


Gebruik de testcommunicatieknop om te controleren of de apparaatcommunicatie correct is ingesteld.



Wanneer we het antwoord krijgen dat de twee apparaten succesvol met elkaar communiceren, kunnen we de optie Volgende kiezen.

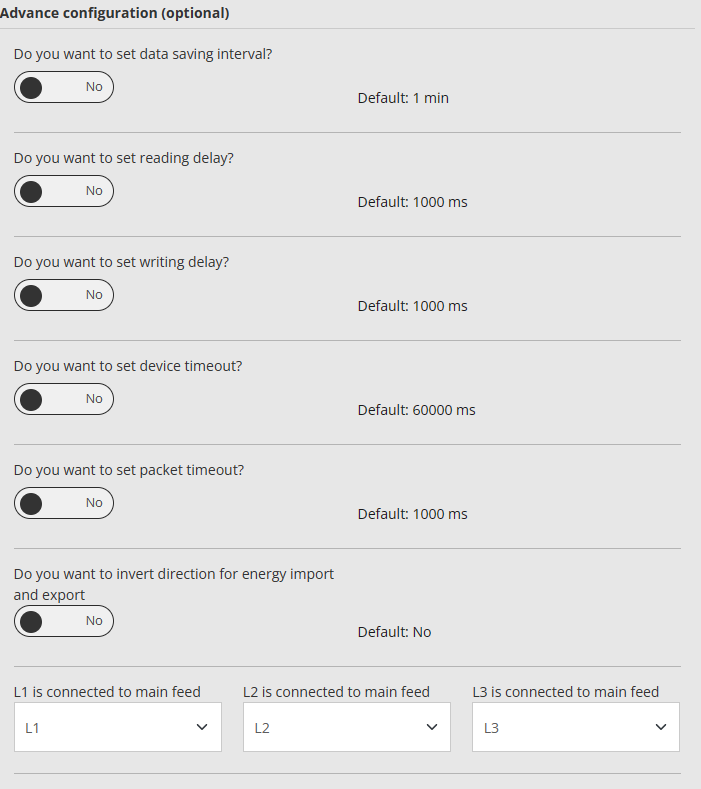

In het laatste venster van het toevoegen van een Schrack-laadstation kunt u bepaalde instellingen naar eigen wens aanpassen.






3. Weergave van gegevens van ABB Terra elektrisch voertuiglaadstation

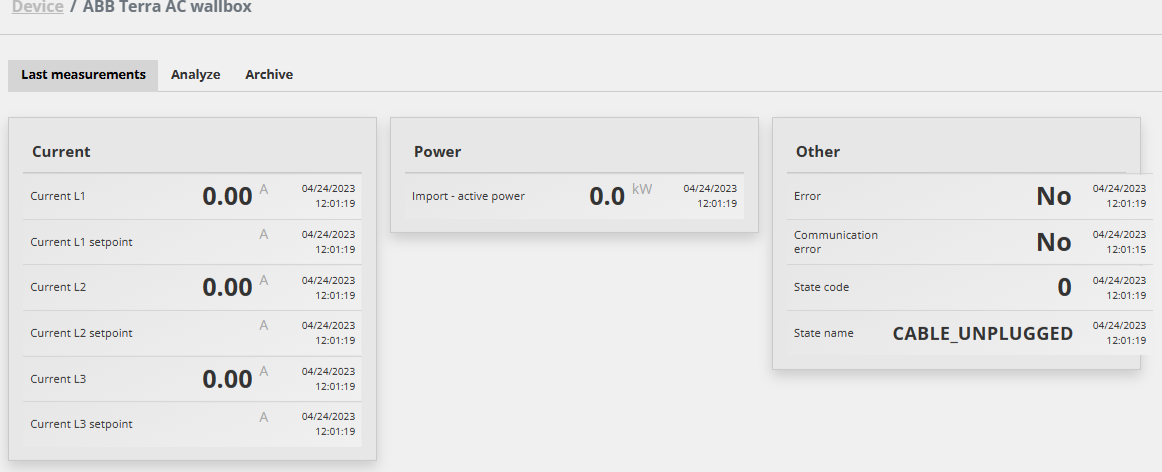

Zodra het ABB Terra EV-laadstation succesvol is toegevoegd, wordt het weergegeven tussen de toegevoegde apparaten. Als we het laadstation selecteren, worden de laatste metingen van het laadstation weergegeven.



Dit artikel is geschreven in samenwerking met E-ING.
