1. Hoe configureer ik de SolarEdge Solar Power Plant Inverter om Modbus TCP-communicatie met de Reduxi Controller mogelijk te maken?

1.1 Schakel de omvormer uit

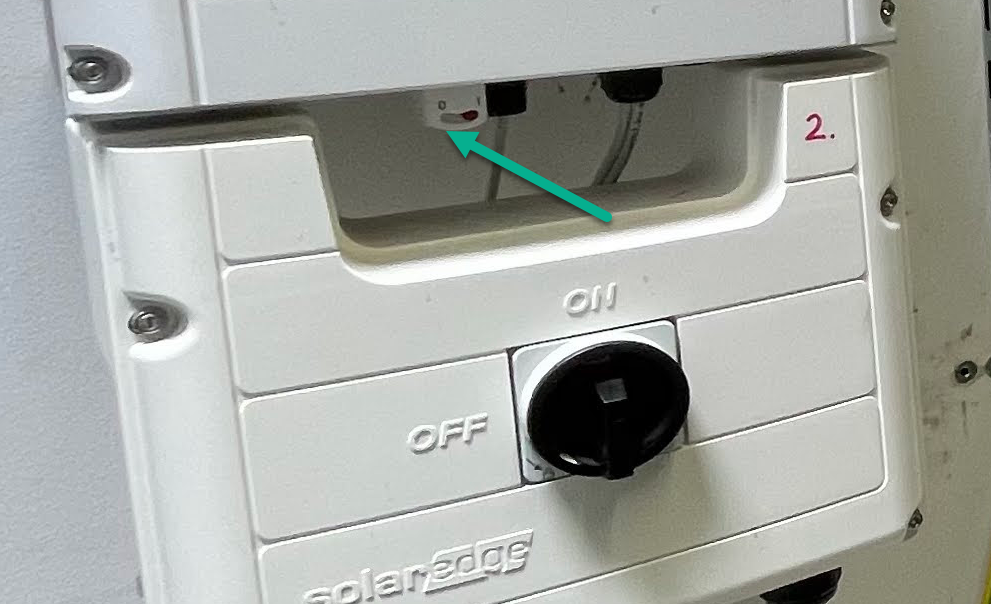

Schakel de omvormer uit met de schakelaar aan de onderkant van het voorpaneel. Verplaats de schakelaar van 1 naar 0.

Wacht tot de energieproductie van de omvormer naar 0 W is gedaald.
Draai ook de hoofdschakelaar van de AAN- naar de UIT-positie.

1.1 Draai de 6x schroeven op de voorkant los

1.2 Weergavemodusconfiguratie inschakelen

Ga naar het display, waar u vier kleine knoppen vindt, en houd de rechterknop 4 seconden lang ingedrukt.

1.3 U moet het wachtwoord invoeren

Het standaardwachtwoord is "12312312" (te vinden in de SolarEdge-documentatie) en kan worden geactiveerd door op verschillende knoppen te drukken. De tweede knop is voor nummer 1, de derde is voor nummer 2 en de vierde is voor nummer 3.

Nadat u het juiste wachtwoord hebt ingevoerd, gaat u automatisch naar het volgende menu.

1.4 Stel de juiste communicatie in

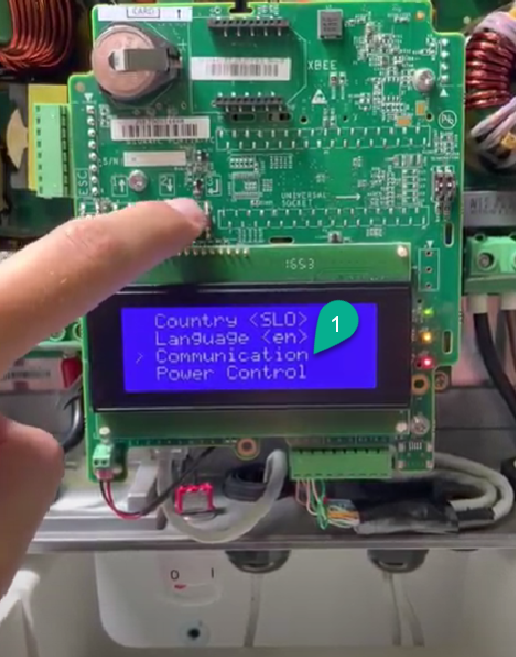

Druk op de derde knop om naar beneden te gaan in het menu. Druk op de derde knop zo vaak dat het teken ">" op de positie "Communicatie" staat. Druk op de vierde knop om het menu Communicatie te openen.

1.5 TCP-verbinding instellen

Controleer de LAN-configuratie en schakel Modbus TCP-communicatie in. Stel de Modbus TCP-poort in en definieer een statisch netwerk-IP (aanbevolen).

1.5.1 Kies LAN Conf menu

Druk nogmaals op de derde knop om in het menu naar beneden te gaan en "LAN Conf" te selecteren. Druk op de vierde knop om het menu "LAN Conf" te openen.

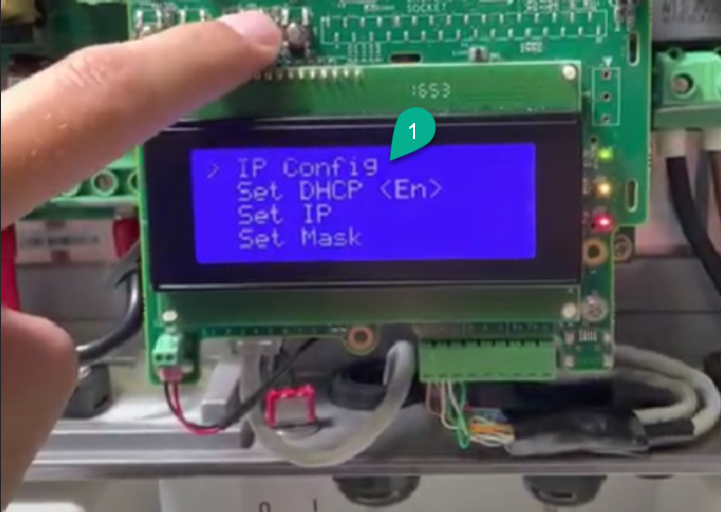

1.5.2 Kies IP Config-menu

1.5.2 IP-configuratie-instellingen configureren

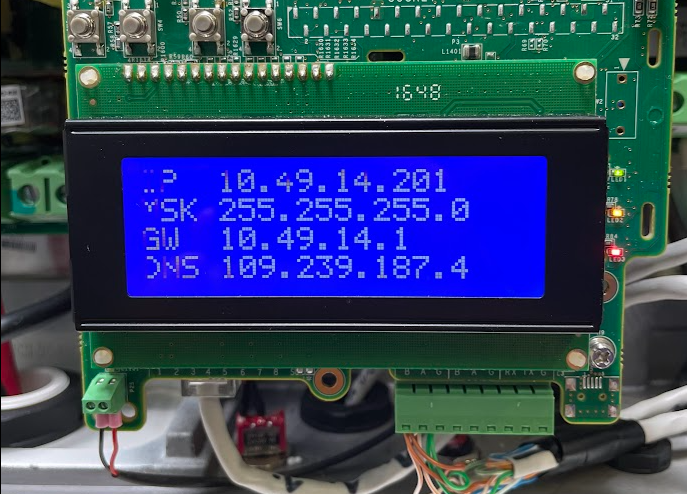

Voer het statische IP-adres, masker, GW en DNS (optioneel) van de omvormer in.

Druk op de vierde knop en houd deze ingedrukt om de invoeginstellingen te bevestigen.

1.6 Ga terug naar het hoofdmenu

Ga terug naar het menu door op de eerste knop te drukken.

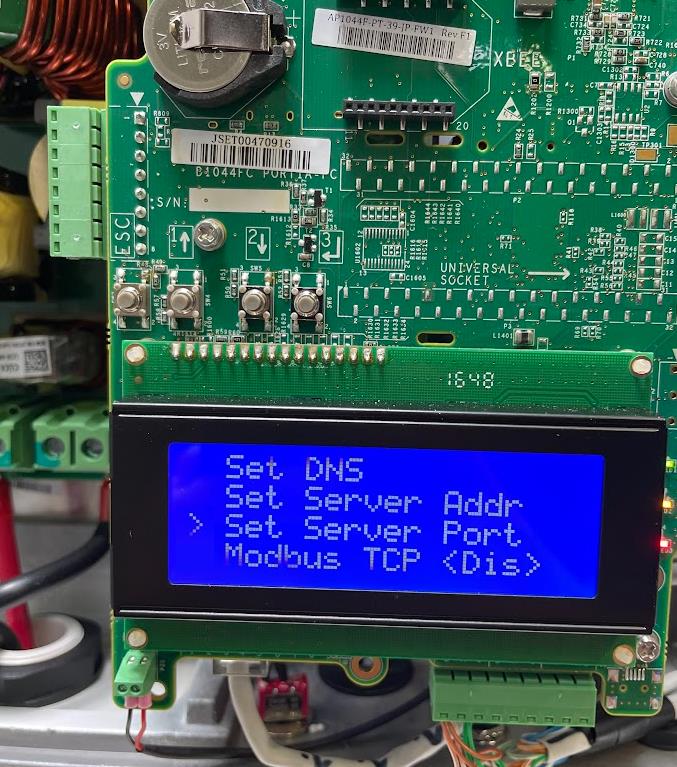

1.7 Serverpoort instellen

Druk op de derde knop, ga naar het menu "Set Server Addr" en voer de Modbus-eenheids-ID in. Nadat u de kaart hebt geplaatst, houdt u de vierde knop ingedrukt en wacht u tot de melding 'Toegepast' verschijnt. Vervolgens laat u de knop los.

Ga terug naar het beschreven menu door op de eerste knop te drukken.

1.8 Modbus TCP instellen <Dis>

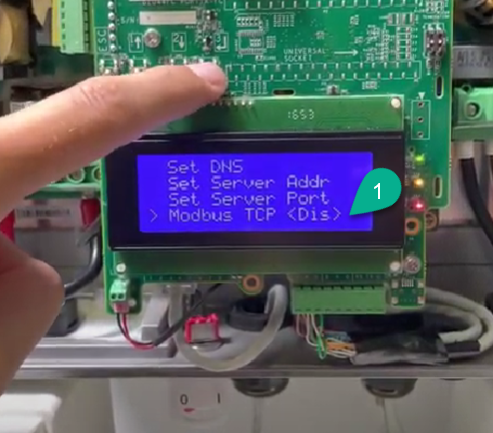

Druk op de derde knop om naar beneden te gaan in het menu en selecteer "Modbus TCP <Dis>" door op de vierde knop te drukken.

1.8.1 Poortnummer instellen

Voer het poortnummer in (standaard is dit 502). U kunt dit wijzigen door op de tweede en derde knop te drukken of door poortnummer 502 te verlaten en de vierde knop ingedrukt te houden totdat u de melding 'toegepast' ziet. Wanneer u dit bericht ziet, laat u de vierde knop los.

1.8.2 Scherm vergrendelen

Als u op de eerste knop drukt, gaat u terug naar het menu om het scherm te vergrendelen.
Als u het scherm niet handmatig vergrendelt, wordt het scherm na 10-15 minuten automatisch weer vergrendeld en wordt de achtergrondverlichting uitgeschakeld.

1.9 Informatie verzamelen voor Reduxi Configurator

U bent nu klaar met de configuratie en kunt de omvormer aan de controller toevoegen met behulp van het statische IP-adres, de poort en de Modbus-eenheids-ID die u hebt ingevoerd.

2. Voeg het apparaat toe aan Reduxi Configurator

Eerst kunt u via de browser inloggen op Reduxi Configurator metReduxi Configurator.

1. Klik op Apparaat toevoegen

2. Basisinstellingen invoeren

3. Selecteer communicatiekanaal

Voer de instellingen in die u hebt gebruikt in het gedeelte Ethernet-connectiviteit van webinterface voor SolarEdge-omvormer configureren.

4. Apparaatconfiguratie invoeren

Modbus-eenheid-ID - Normaal gesproken wordt er één gebruikt.

5. Ga naar en kies Geavanceerde instellingen
