De fabrikant Solar Edege geeft gedetailleerde informatie over het aansluiten van meerdere omvormers met verschillende opties op de link: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fysieke verbinding tussen Reduxi en omvormer

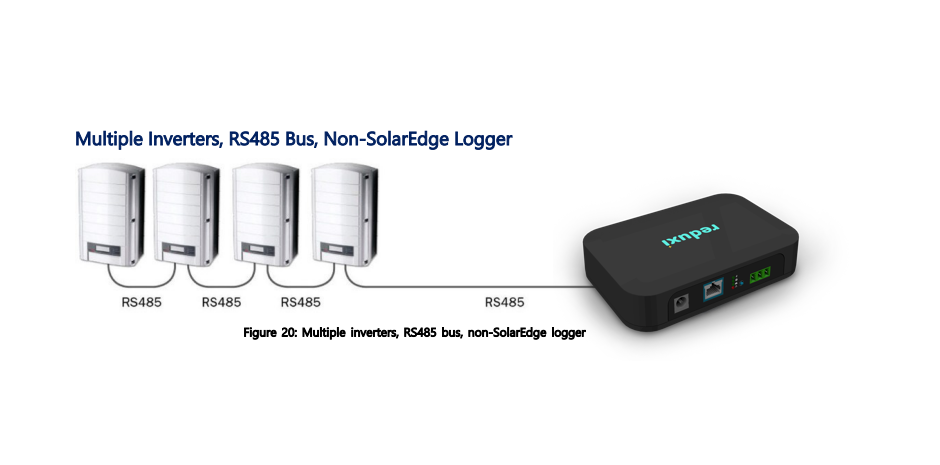

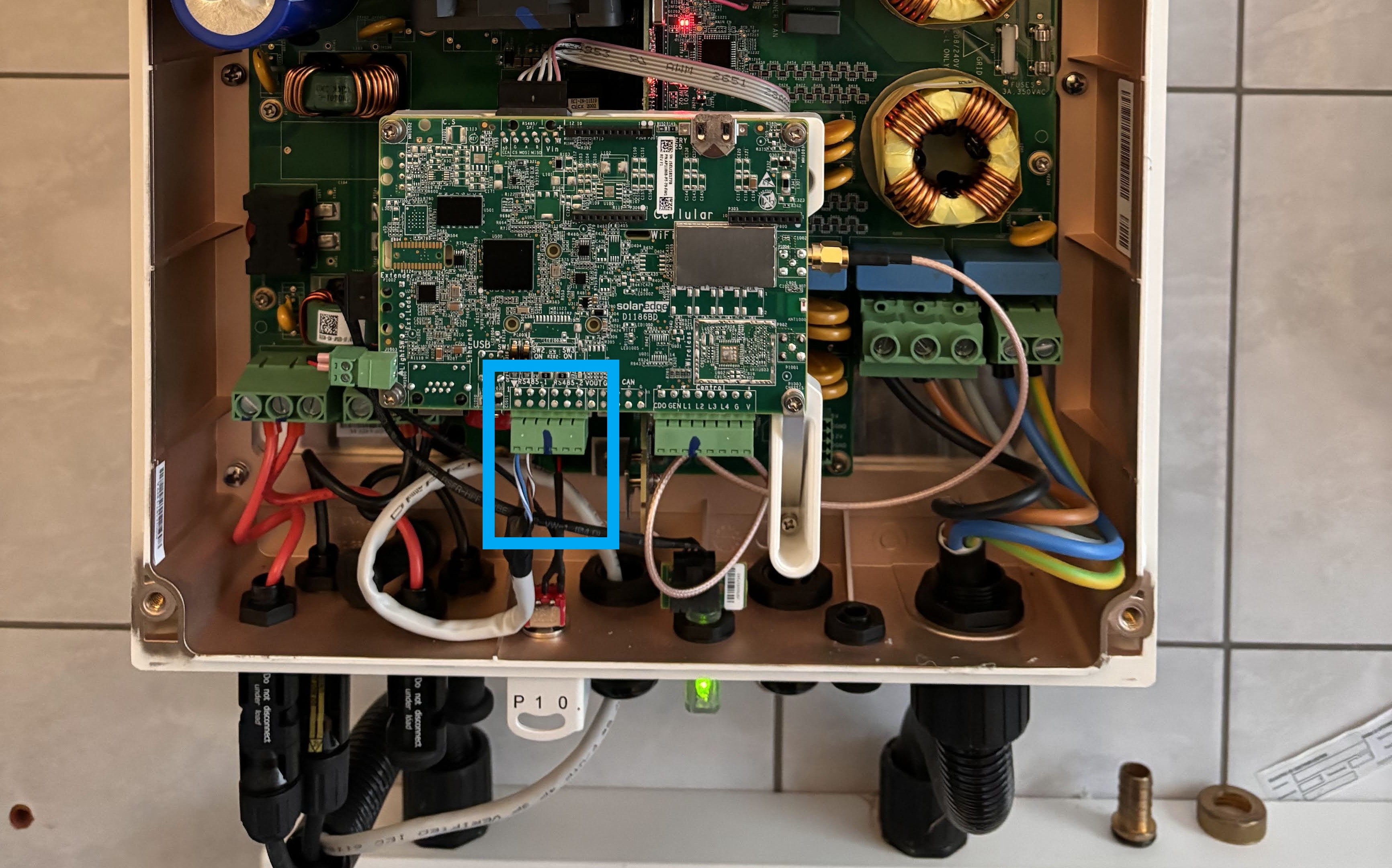

Sluit de Reduxi-controller aan op de contacten op het circuit van de omvormer zoals weergegeven in de onderstaande afbeelding:

2. BUS (serieel) verbinding configuratie voor master- en slave-omvormers

Dit voorbeeld wordt gegeven om de ervaring van gebruikers te vereenvoudigen bij het maken van een seriële verbinding tussen verschillende omvormers, waarbij de ene als master fungeert en de andere als slaves.

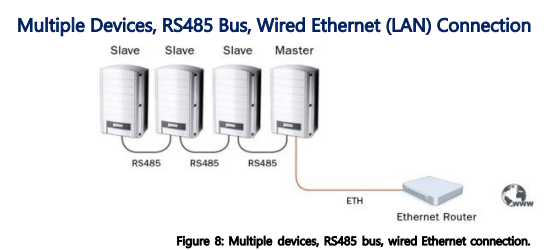

De afbeelding hieronder toont één BUS-verbinding met RS485 van slaves naar een master, die secundair is verbonden met het internet.

2.1 Instellingen voor slave-apparaten

Zodra de fysieke verbindingen tot stand zijn gebracht, moeten de adressen voor de zalven worden gedefinieerd. De volgende afbeeldingen geven instructies voor het instellen van het zalfadres:

• Open omvormerinterface

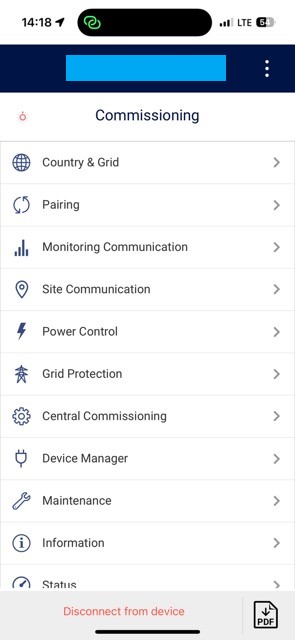

• Open Site-communicatie

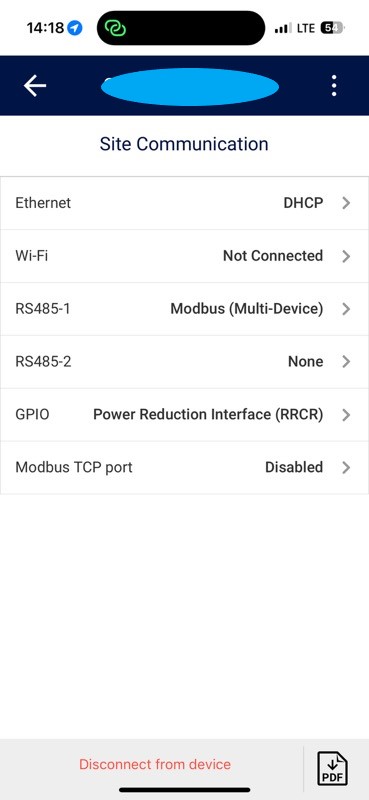

• RS485-2 openen

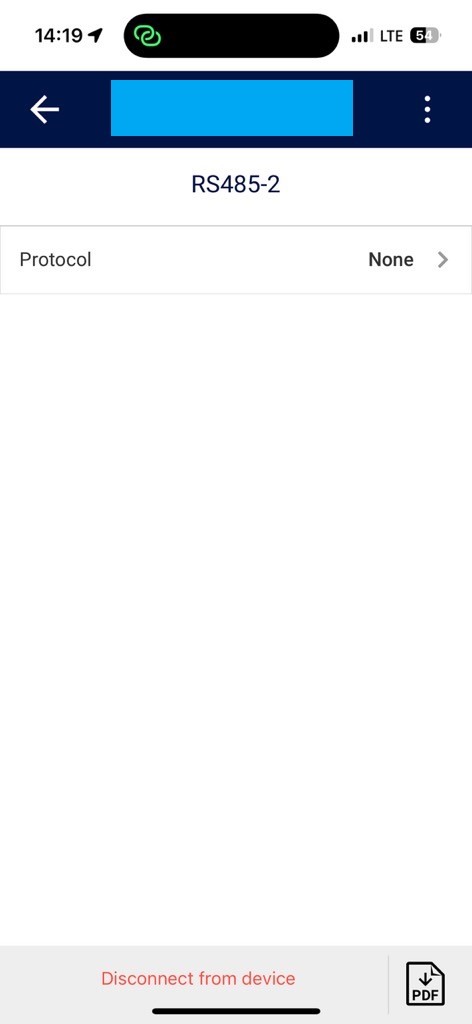

• Open protocol

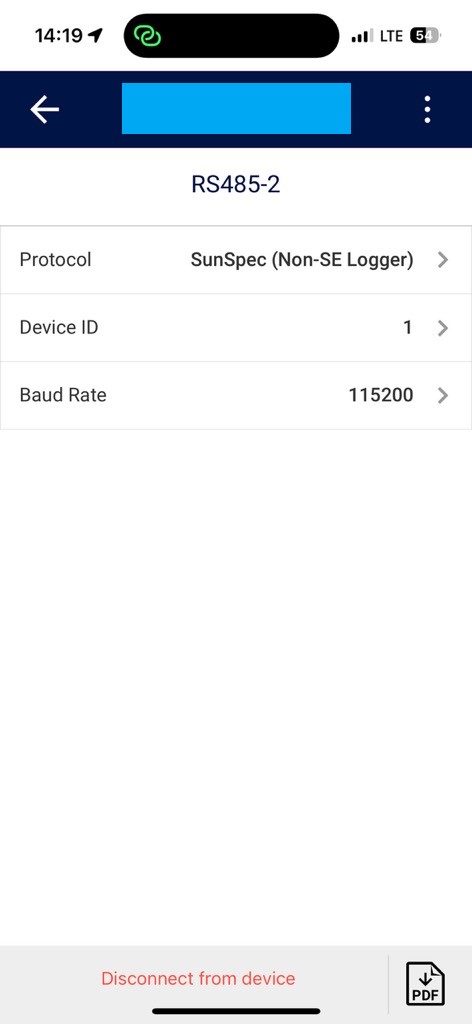

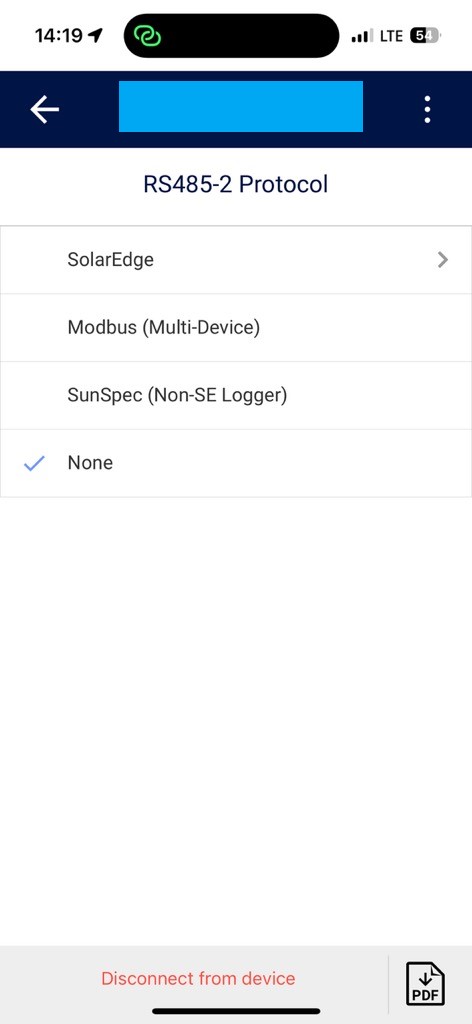

• Selecteer SunSpec (Non-SE logger) en definieer Device ID

3. Aansluitingen voor de Master-omvormer op de Reduxi-controller via TCP

Voor informatie over hoe u de Master-omvormer via Modbsu TCP met een gedefinieerd IP-adres kunt verbinden met de Reduxi-controller, volgt u de volgende link: SolarEdge Master-configuratie.

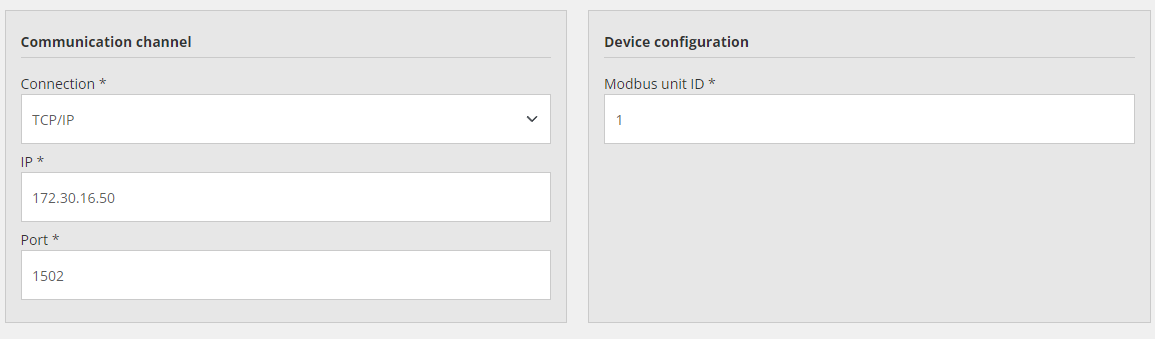

Afbeelding van een voorbeeld voor Modbus TCP-instelling op de locatie van de Reduxi-controller:

4. Aansluitingen voor de Master-omvormer op de Reduxi-controller via RTU.

Het is mogelijk om de verbinding van de Master-omvormer naar de Reduxi-controller ook via een seriële verbinding (Modbus RTU) tot stand te brengen.

De configuratie van de slave-omvormers is hetzelfde als in punt 2.1 Instellingen voor slave-apparaten.

Afbeelding van een voorbeeld voor Modbus RTU-instelling op locatie van de Reduxi-controller:

Voor meer informatie over het configureren van het apparaat in Reduxi volgt u: Reduxi Configurator

Voor meer informatie over het gebruik van cloudapplicaties voor Reduxi volgt u: Reduxi Cloud
