Een Algodue UPM209 energiemeter aansluiten op de Reduxi controller
Verbind uw Algodue UPM209 driefasen-netanalyzer met de Reduxi Controller.

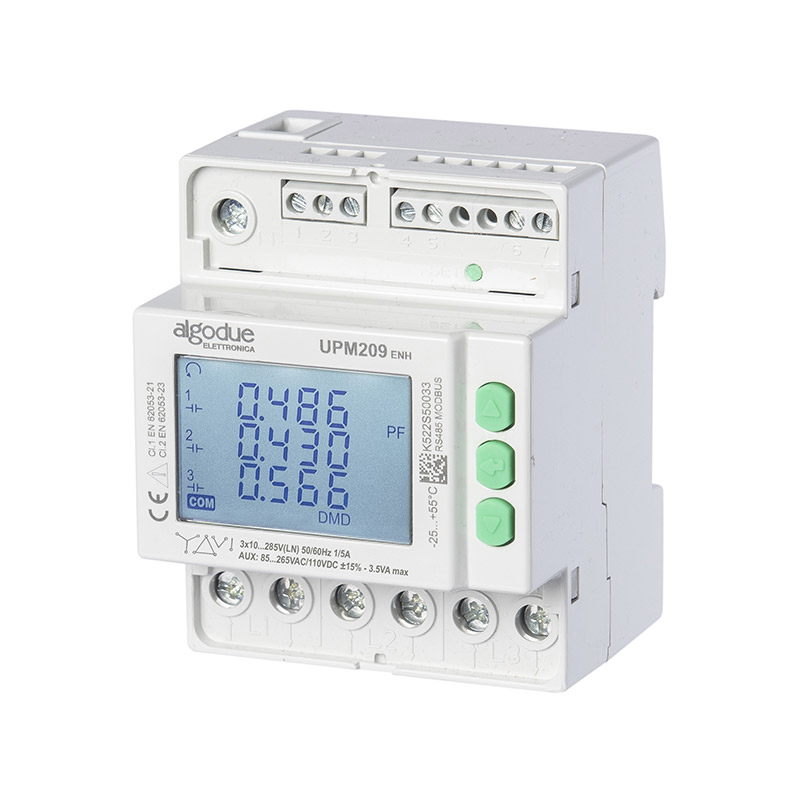

Tekstbeschrijving van deze afbeelding
Productfoto van een witte driefasen-energiemeter voor DIN-rail op een witte achtergrond. Voorlabel: logo 'algodue ELETTRONICA' en model 'UPM209 ENH'. Lcd met blauwe achtergrondverlichting dat drie regels met waarden 0.486, 0.430 en 0.566 toont, met de labels PF en DMD rechts, fasemarkeringen 1, 2, 3 links en een 'COM'-symbool. Drie groene knoppen aan de rechterkant van de voorzijde. Kleine letters: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', een QR-code en 'RS485 MODBUS'. Schroefklemmen: bovenaan een blok van drie en een blok van vijf, onderaan zes schroefklemmen, en bovenaan een groene indicatieled.
1 Technische documentatie
Documenten van de fabrikant voor de Algodue UPM209:
- Algodue UPM209 product page – Technische specificaties en contactgegevens voor verdere configuraties.
- UPM209 datasheet (PDF) – Specificaties, versies en bestelcodes.
- WintoolNET software – Configuratiesoftware voor de UPM209 en UPM309.
2 Benodigde apparatuur
- Algodue UPM209 driefasen-netanalyzer, geïnstalleerd door een gekwalificeerde elektricien
- Kabel voor de communicatiepoort van de meter: RS485 of Ethernet (RJ45), afhankelijk van het model
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De meter aansluiten en configureren
De instructies voor het aansluiten en configureren van de meter vindt u op de pagina van de fabrikant: Algodue UPM209.
3.1 Communicatiepoort
De UPM209 heeft een van twee communicatiepoorten, afhankelijk van het model:
| Poort | Protocol | Details |
|---|---|---|
| RS485 (optisch geïsoleerd) | Modbus RTU/ASCII | 300 tot 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; ook HTTP, NTP en DHCP |
3.2 Modbus unit-ID
U hebt de Modbus unit-ID van de meter nodig in de Reduxi Configurator. Normaal wordt 1 gebruikt.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De meter toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe meter toe of bewerkt u een bestaande.
5.1 Basisinstellingen
Log in op de Reduxi Configurator via de browser (zie punt 4) en klik op Add device.
Voer in de eerste stap de basisinstellingen van het apparaat in. Klik vervolgens op Next.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal dat bij de poort van uw meter past. Voer daarna de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Modbus unit ID | Normaal 1
|
Voer daarna de geavanceerde instellingen in en kies ze.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Algodue UPM209 eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices in de Reduxi Configurator. Reduxi leest de meter alleen uit.
✓ Samenvatting
Voorbereiding (punt 1–2): Lees de documenten van Algodue en houd de apparatuur gereed.
Algodue UPM209 (punt 3): Sluit de meter aan via de RS485- of Ethernetpoort. Noteer de Modbus unit-ID.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg de meter toe met de Modbus unit-ID en test de communicatie.
In gebruik nemen (punt 6): Controleer de metingen. Reduxi leest de meter uit.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de Modbus unit-ID in Reduxi gelijk is aan de unit-ID van de meter. Normaal is dat 1. |
| De meter reageert niet | Selecteer het communicatiekanaal dat bij de poort van uw meter past: RS485 (Modbus RTU/ASCII) of Ethernet (Modbus TCP). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
