Een Circutor CVM-C10 energiemeter aansluiten op de Reduxi controller
Verbind uw Circutor CVM-C10 vermogensanalyzer met de Reduxi Controller.

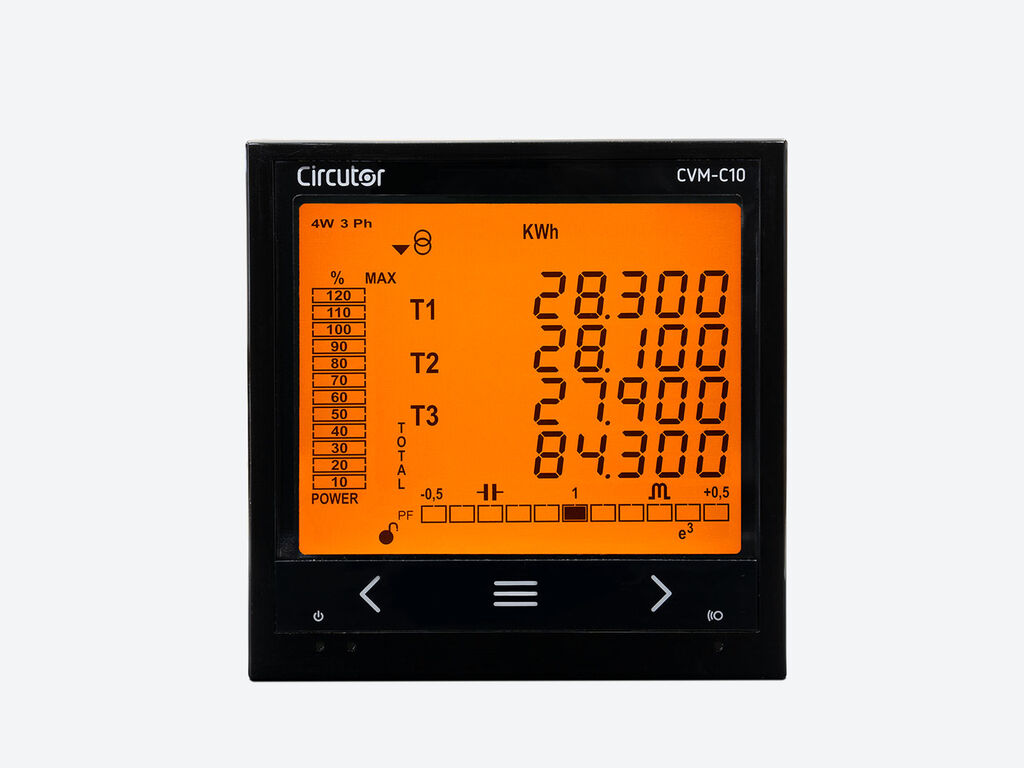

Tekstbeschrijving van deze afbeelding
Productfoto van een zwarte vierkante vermogensanalyzer voor paneelmontage op een lichtgrijze achtergrond. Linksboven: 'Circutor'-logo; rechtsboven: 'CVM-C10'. Oranje verlicht display met de labels '4W 3 Ph' en 'kWh', een verticale percentageschaal links (10 tot 120 %, 'MAX', 'POWER') en de rijen 'T1' 28.300, 'T2' 28.100, 'T3' 27.900 en 'TOTAL' 84.300. Onderaan het display een schaal voor de arbeidsfactor van -0.5 via 1 naar +0.5 met het middelste segment gevuld. Onder het display drie aanraaksymbolen: pijl naar links, menu (drie streepjes) en pijl naar rechts.
1 Technische documentatie
Documenten en downloads van de fabrikant voor de Circutor CVM-C10:
- Circutor downloads – Instructies voor het aansluiten en configureren van het apparaat, zoals gelinkt in de eerdere versie van deze handleiding.
- CVM-C10 product page (CVM-C10-ITF-IN-485-IC2) – Productbeschrijving, specificaties en documentenlijst.
- CVM-C10 datasheet – Specificaties, afmetingen en communicatie-interface.
2 Benodigde apparatuur
- Circutor CVM-C10 vermogensanalyzer met RS-485-interface, geïnstalleerd door een gekwalificeerde elektricien
- RS-485-kabel
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De meter aansluiten en configureren
De instructies voor het aansluiten en configureren van de meter vindt u in de documenten van punt 1.
3.1 Interface en protocol
De CVM-C10 communiceert via een RS-485-interface. Hij ondersteunt de protocollen Modbus/RTU en BACnet. Reduxi leest de meter uit via Modbus.
3.2 Modbus-instellingen op de meter
Stel de Modbus-parameters in via het instelmenu van de meter. De handleiding noemt een baudrate van 9600 tot 19200.
U hebt de Modbus unit-ID van de meter nodig in de Reduxi Configurator. Normaal wordt 1 gebruikt.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De meter toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe meter toe of bewerkt u een bestaande.
5.1 Basisinstellingen
Log in op de Reduxi Configurator via de browser (zie punt 4) en klik op Add device.
Voer in de eerste stap de basisinstellingen van het apparaat in. Klik vervolgens op Next.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal. Voer daarna de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Modbus unit ID | Normaal 1
|
Voer daarna de geavanceerde instellingen in en kies ze. Seriële parameters, indien gevraagd, moeten overeenkomen met de instellingen van de meter (zie punt 3).
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Circutor CVM-C10 eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices in de Reduxi Configurator. Reduxi leest de meter alleen uit.
✓ Samenvatting
Voorbereiding (punt 1–2): Lees de documenten van Circutor en houd de apparatuur gereed.
Circutor CVM-C10 (punt 3): Sluit de meter aan via RS-485. Stel de Modbus-parameters in en noteer de Modbus unit-ID.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg de meter toe met de Modbus unit-ID en test de communicatie.
In gebruik nemen (punt 6): Controleer de metingen. Reduxi leest de meter uit.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de Modbus unit-ID in Reduxi gelijk is aan het Modbus-adres dat op de meter is ingesteld. Controleer of de seriële parameters overeenkomen. |
| De meter reageert niet op de RS-485-bus | Controleer de RS-485-bekabeling en de communicatie-instellingen op de meter. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
