Een GARO GNM3D/T Series energiemeter aansluiten op de Reduxi controller
Voeg uw GARO GNM3D of GNM3T energiemeter via Modbus RS485 toe aan de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

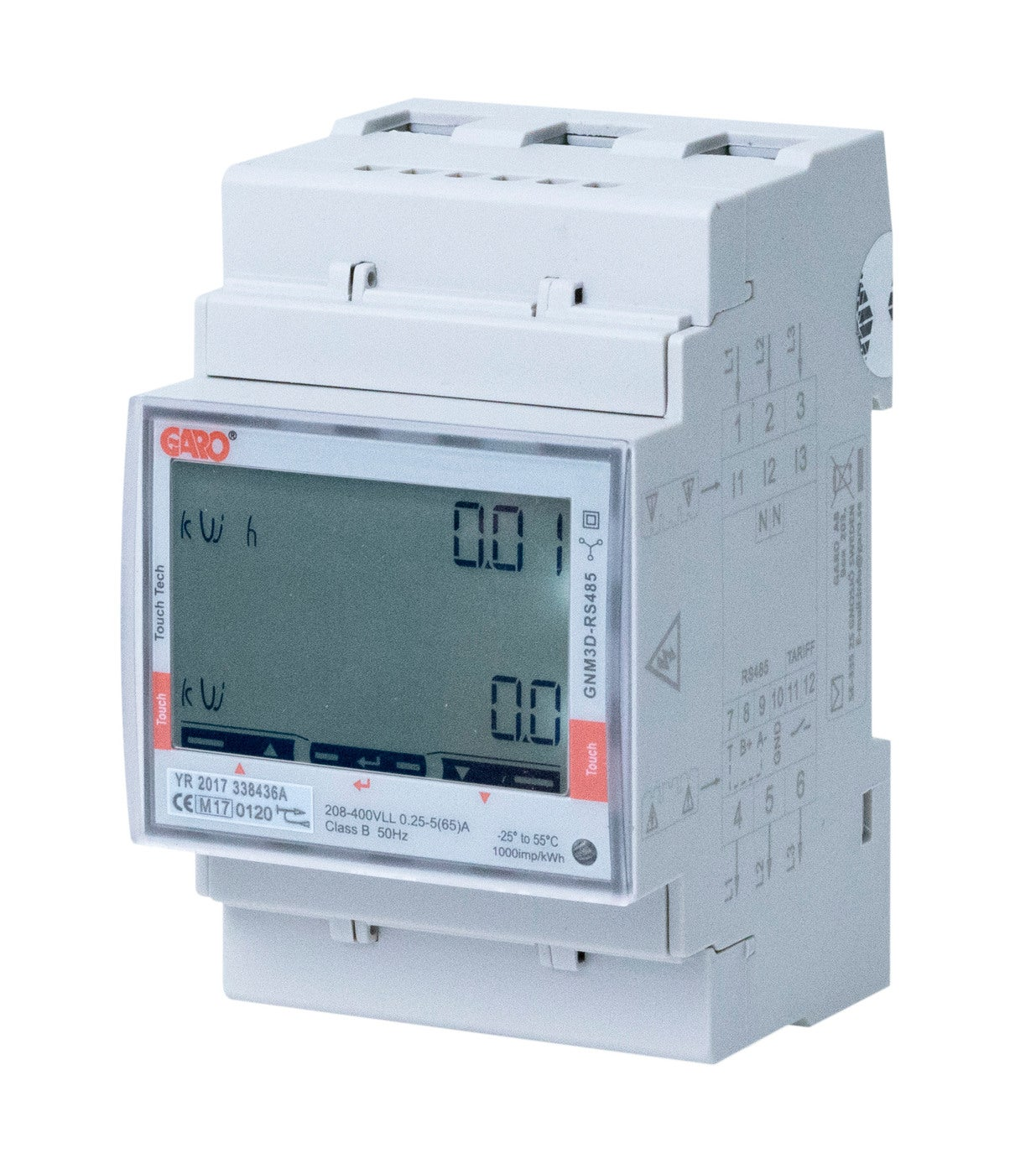

Productfoto van een lichtgrijze driefasen-energiemeter voor DIN-rail op een witte achtergrond. Voorkant: rood 'GARO'-logo linksboven, verticale tekst 'GNM3D-RS485' rechts, lcd met de eenheid 'kWh' (bovenste rij, waarde 0.01) en 'kW' (tweede rij, waarde 0.0), rode 'Touch'-vlakken aan de linker- en rechterrand, drie aanraaktoetsen onder het display met pijlsymbolen (omhoog, enter, omlaag). Labelstrook: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh', en een kleine led rechtsonder. Zijlabel met klemnummers 1 tot 3, 11 tot 13, N, 4 tot 6, 7 tot 12 en een aansluitsymbool. Schroefklemmen boven en onder.
1 Technische documentatie
De instructies voor het aansluiten en configureren van de meter vindt u op de webpagina van de fabrikant.
- GARO: GNM3D search – Link uit het oorspronkelijke artikel.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Productpagina van de driefasen-directmeter met Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Handleiding met de RS485-aansluiting en de communicatie-instellingen van de meter.
- GARO: GNM3T-LP RS485 N manual (EN) – Handleiding van de GNM3T-variant met aansluiting via stroomtransformatoren.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Modbus RTU-registertabellen en seriële instellingen.
2 Benodigde apparatuur
- Reduxi Controller
- GARO energiemeter GNM3D of GNM3T met RS485-interface (Modbus)
- RS485-kabel tussen de meter en de Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Communicatie-instellingen van de meter
3.1 Standaardinstellingen
De meter communiceert via RS485 met Modbus RTU. Het protocoldocument van de fabrikant noemt deze standaardinstellingen:
| Parameter | Standaardwaarde |
|---|---|
| Protocol | Modbus RTU via RS485 |
| Modbus-adres |
1 (bereik 1 tot 247) |
| Baudsnelheid |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Het Modbus-adres op de meter instellen
Gebruik deze procedure alleen als het adres, de baudrate of de pariteit op de meter afwijken van de waarden die u nodig hebt. De stappen volgen de handleiding van de GNM3D-RS485 en gebruiken de aanraakvlakken op de voorkant van de meter:
9.6. Tik links tot PArIty verschijnt en selecteer no. Bevestig de stopbit 1.4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De energiemeter toevoegen aan Reduxi
Gebruik deze stappen om een nieuwe energiemeter toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 4) en klik op + Add device. Voer daarna de basisinstellingen in.
5.2 Communicatie-instellingen
Kies het communicatiekanaal. Voer daarna de apparaatconfiguratie in.
| Parameter | Waarde |
|---|---|
| Modbus unit ID | Normaal wordt 1 gebruikt. Het moet overeenkomen met het adres dat op de meter is ingesteld (punt 3). |
5.3 Geavanceerde instellingen
Voer de geavanceerde instellingen in en kies ze.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de energiemeter eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden van de energiemeter onder Devices in de Reduxi Configurator als extra test.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de documenten van de fabrikant en houd de Reduxi Controller, de RS485-kabel en een laptop gereed.
Energiemeter (punt 3): Controleer het Modbus-adres, de baudrate en de pariteit op de meter.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg het apparaat toe en voer Test communication uit.
In gebruik nemen (punt 6): Controleer de metingen van de meter onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de Modbus unit-ID, baudrate en pariteit in Reduxi overeenkomen met de instellingen van de meter (punt 3 en 5.2). Controleer de RS485-bedrading. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
