Een Iskra WM3x6 energiemeter aansluiten op de Reduxi controller
Verbind de Iskra WM3x6 driefasen-energiemeter via Modbus RTU (RS485) met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

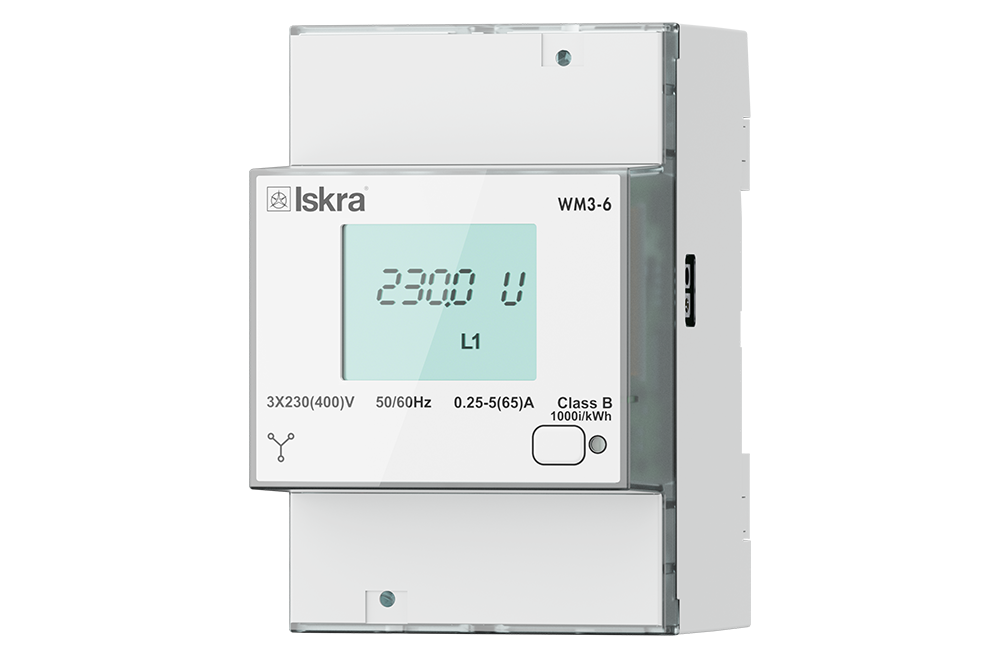

Productfoto van een witte energiemeter voor DIN-rail op een witte achtergrond. Voorkant: 'Iskra'-logo linksboven, model 'WM3-6' rechtsboven, lcd dat 230.0 V en 'L1' toont. Daaronder: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', links een driefasig aansluitsymbool en rechts een led met een afgeronde rechthoek. Een kleine groene led zit bovenaan en een kleine led linksonder op de behuizing.
1 Technische documentatie
Instructies voor het aansluiten en configureren van de meter vindt u op de webpagina van de fabrikant: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6 product page – Varianten, interfaces en downloads
- Users manual WM3x6 – Aansluiting, communicatie-instellingen en Modbus-registers
- Data sheet WM3x6 – Technische gegevens en bestelcodes
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Iskra WM3-6 of WM3M6 energiemeter met de RS485-optie
- RS485-kabel tussen de meter en de Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
022433920003 (WM3-6 230DB) en 022433920103 (WM3M6 230DB, MID).3 De meter aansluiten op de Reduxi Controller
3.1 RS485-klemmen op de meter
De RS485-lijn zit op de hulpklemmen 15 en 16, in de documentatie van de fabrikant aangeduid als B en A. De klemmen accepteren draad van 1 tot 2,5 mm² (M3-schroeven, aanbevolen aanhaalmoment 0,7 Nm). De fabrikant adviseert een ferrietkern met twee windingen op de RS485-lijn.
4 De communicatieparameters op de meter instellen
De meter gebruikt Modbus RTU via RS485. De fabrieksinstellingen uit de documentatie van de fabrikant:
| Parameter | Fabrieksinstelling |
|---|---|
| Protocol | Modbus RTU |
| Frame |
8, N, 2 (8 databits, geen pariteit, 2 stopbits) |
| Modbus-adres | 33 |
| Snelheid | 1200 tot 19200 bit/s |
Wijzig de instellingen met de Iskra MiQen-software (seriële verbinding of WM-USB-adapter). U kunt het adres ook op de meter instellen: houd de knop op de voorkant langer dan 6 seconden ingedrukt. De meter antwoordt dan op adres 149 totdat u het adres wijzigt.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 De meter toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe meter toe of bewerkt u een bestaande.
6.1 Basisinstellingen
Log in op de Reduxi Configurator via de browser (zie Punt 5), klik op + Add device en voer de basisinstellingen van de meter in.
6.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Modbus unit ID | Normaal wordt 1 gebruikt. De waarde moet overeenkomen met het Modbus-adres dat op de meter is ingesteld. |
Voer daarna de geavanceerde instellingen in en kies ze.
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Iskra WM3x6 eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – Iskra WM3x6 in de Reduxi Configurator.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de documentatie van de fabrikant. Houd de controller, een meter met de RS485-optie, de RS485-kabel en een laptop of tablet gereed.
Iskra WM3x6 (punt 3–4): Sluit de RS485-klemmen 15 en 16 aan. Controleer adres, snelheid en frame op de meter.
Toevoegen aan Reduxi (punt 5–6): Log in op de Reduxi Configurator. Voeg het apparaat toe, voer de Modbus unit-ID in en test de communicatie.
In gebruik nemen (punt 7): Controleer de laatste metingen onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Geen gegevens van de meter | Controleer of de meter de RS485-optie heeft (label op de zijkant van de meter). De Modbus unit-ID en de communicatie-instellingen in Reduxi moeten overeenkomen met de meter. |
| Meerdere meters op één RS485-lijn | Elke meter heeft een uniek Modbus-adres nodig. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
