Schrack NA96 energiemeter aansluiten op de Reduxi controller
Sluit uw Schrack NA96 netwerkanalysator via Modbus RS485 aan op de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

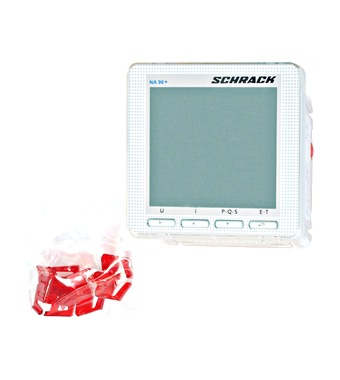

Productfoto van een witte vierkante netwerkanalysator voor paneelinbouw op een witte achtergrond. Voorkant: 'SCHRACK'-logo rechtsboven, 'NA 96 +' linksboven, een leeg grijsgroen lcd-scherm (geen waarden) en daaronder vier knoppen met de labels U, I, P-Q-S en E-T. Linksonder een klein hoopje rode kunststof klemmen of onderdelen in een doorzichtig zakje.
1 Technische documentatie
De Schrack NA96 is een multifunctionele netwerkanalysator voor paneelinbouw (96 x 96 mm, artikelnummer MGF39000). De NA96+ heeft een hogere nauwkeurigheid en grotere meetbereiken. De basisuitvoering heeft geen communicatie-interface. RS485 is beschikbaar als optionele insteekmodule.
Instructies voor het aansluiten en configureren van de meter staan in de Schrack-catalogus. Documenten van de fabrikant:
- Schrack-catalogus: pagina's over netwerkanalysatoren – Beschrijving, specificaties en gegevens van de RS485-module (EN)
- Gebruiksaanwijzing NA96 (SK) – RS485-module: programmeermenu, klemmen, bedrading
- Gebruiksaanwijzing NA96+ (DE) – Gebruiksaanwijzing van de NA96+
- Montagehandleiding NA96+ – Installatie van het apparaat
- Schrack-productpagina: NA96+ – Productgegevens en downloads
2 Benodigde apparatuur
- Schrack NA96 netwerkanalysator met de RS485-insteekmodule
- Datakabel voor RS485
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Systeemoverzicht en bedrading
3.1 RS485-aansluiting
De RS485-module van de NA96 heeft deze aansluitklemmen:
| Klem | Functie |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Regels voor de RS485-bus:
- Sluit de apparaten in een daisy chain aan, van apparaat naar apparaat. Een stertopologie is niet toegestaan.
- Sluit de bus af met een weerstand van 120 Ω op het laatste apparaat.
- Maximaal 32 apparaten per bus, of maximaal 255 met een RS485-repeater.
- Maximale afstand tot de master: 1200 m.
4 Apparaatconfiguratie op de meter
4.1 RS485-instellingen
Stel de RS485-parameters in het programmeermenu van de NA96 in, volgens de gebruiksaanwijzing:
PASS 0000.1000 in en bevestig met de enter-toets.A Addr toont.Addr: stel een waarde in van 001 tot 255 en bevestig.bAUd: kies 19.2k, 9.6k of 4.8k bit/s en bevestig.PAr: kies EUEn (even), odd (oneven) of nonE (geen) en bevestig.Het protocol is compatibel met Modbus/JBUS, met 8 databits en 1 stopbit. De Modbus unit-ID is normaal 1. Noteer de instellingen. U voert dezelfde waarden in bij Reduxi (zie punt 6).
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 Schrack NA96 toevoegen aan Reduxi
6.1 Basisinstellingen
Meld u aan bij de Reduxi Configurator via de browser (zie punt 5).
- Klik op + Add device.
- Voer de basisinstellingen in: apparaattype
Energy meter, typeSchrack NA96en een naam naar keuze. - Druk op Next.
6.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Communicatiekanaal | De RS485-poort van de controller waarop de meter is aangesloten |
| Modbus unit ID | Normaal 1. Gebruik het adres dat op de meter is ingesteld. |
| Baudrate en pariteit | Dezelfde waarden als op de meter (zie punt 4) |
| Databits / stopbits |
8 / 1
|
| Advanced settings | Voer ze in en kies ze naar behoefte |
6.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De Schrack NA96 wordt eenmalig uitgelezen en er wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
7 De metingen controleren
7.1 Laatste metingen
Zodra de communicatie tot stand is gebracht, controleert u de waarden onder Devices – Schrack NA96 in de Reduxi Configurator.
7.2 De meter gebruiken in een strategie
Om de meetwaarden in de Reduxi-strategie te gebruiken, definieert u een strategie zoals beschreven in Strategieën voor de Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Installeer de RS485-insteekmodule in de NA96. Leg de kabel, de controller en een laptop of tablet klaar.
Schrack NA96 (punt 3–4): Sluit de RS485-klemmen 3, 4 en 5 aan. Stel adres, baudrate en pariteit in het programmeermenu in.
Toevoegen aan Reduxi (punt 5–6): Meld u aan bij de Reduxi-webinterface. Voeg het apparaat toe als Energy meter, type Schrack NA96. Test de communicatie.
Live gaan (punt 7): Controleer de laatste metingen en gebruik de meter in uw strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Vergelijk de Modbus unit-ID, baudrate en pariteit met de instellingen van de NA96. Controleer of de RS485-module in sleuf A is geïnstalleerd. Verwissel de RS485-draden A/B. |
| Meerdere apparaten op de bus | Sluit de apparaten in een daisy chain aan en sluit het laatste apparaat af met een weerstand van 120 Ω. Gebruik geen stertopologie. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
