Shelly 3EM energiemeter aansluiten op de Reduxi controller
Sluit uw Shelly 3EM via uw lokale Wi-Fi-netwerk aan op de Reduxi Controller.

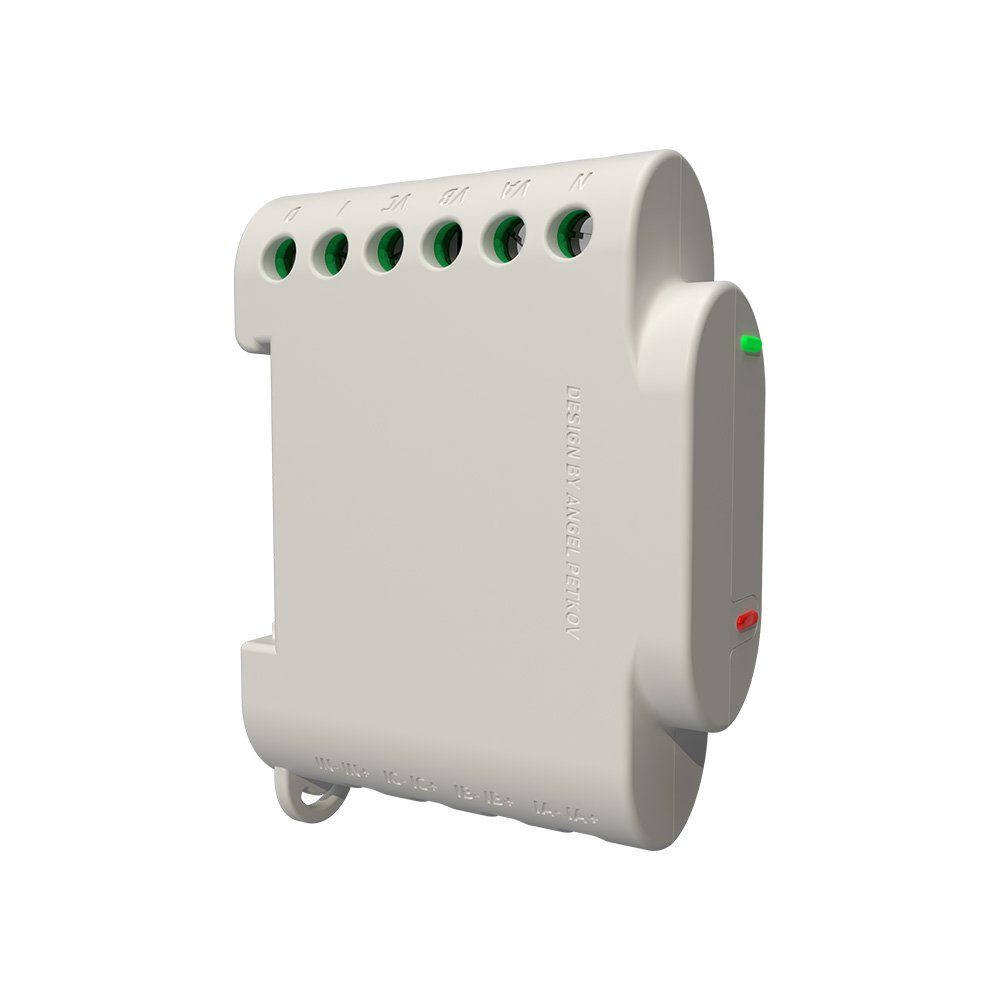

Tekstbeschrijving van deze afbeelding
Productrender van een kleine, gebroken witte compacte module (behuizing in Shelly 3EM-stijl) op een witte achtergrond, van voren en iets van boven gezien, in de linkerhelft van de afbeelding. Aan de bovenrand zitten zes ronde schroefopeningen met groene binnenringen en verhoogde labels erboven. Aan de rechterkant van de behuizing zit een groene led en lager aan de rechterkant een rode led. Verhoogde verticale tekst op de voorkant luidt 'DESIGN BY ANGEL PETKOV' (deels afgesneden). Aan de onderrand staan verhoogde markeringen voor de stroomingangen in vier paren en linksonder een kleine montagelus. De rest van de afbeelding is leeg wit.
1 Technische documentatie
Instructies voor het aansluiten en configureren van het apparaat staan op de webpagina van de fabrikant. Deze documenten horen bij de Shelly 3EM:
- Shelly 3EM: knowledge base – Aansluit- en configuratie-instructies op de webpagina van de fabrikant
- Shelly 3EM: User and Safety Guide – Installatie- en veiligheidsinstructies
- Shelly API documentation – Interfaces van Shelly-apparaten
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Shelly 3EM met de 3 stroomtransformatoren (120 A, meegeleverd met het apparaat)
- Lokaal Wi-Fi-netwerk (802.11 b/g/n)
- Smart device (telefoon, computer of tablet) om de Shelly te configureren
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Shelly 3EM verbinden met uw Wi-Fi-netwerk
3.1 Shelly op de voeding aansluiten
De Shelly 3EM wordt gevoed met 110–230 V AC ±10 %, 50/60 Hz.
3.2 Met een smart device (telefoon, computer, tablet) verbinden met de Wi-Fi van de Shelly
Het Wi-Fi-netwerk van de Shelly is beschikbaar wanneer u naar Wi-Fi-netwerken zoekt. Verbind uw smart device ermee.
3.3 Open de browser en ga naar het standaard IP-adres van de Shelly
Het standaard IP-adres van de Shelly is 192.168.1.33.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Shelly 3EM in een browser op een telefoon (donker thema). Statusbalk: tijd 13:48, 5G, batterij 61. Adresbalk: 192.168.33.1. Koptekst: 'Shelly 3EM'-logo, een rood wolkpictogram, een router- of Wi-Fi-pictogram, een rood open hangslotpictogram en 'Time: --:--'. Totaal vermogen: -0.06kW met een downloadpictogram. Fase 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fase 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fase 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Open de Wi-Fi-instellingen en verbind met uw lokale Wi-Fi-netwerk
Open Internet & Security en schakel onder WIFI MODE - CLIENT de optie Connect the Shelly device to an existing WiFi Network in.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een telefoonbrowser met de Shelly-webinterface (donker thema). Statusbalk: tijd 13:49, signaal, 5G, batterij 61. Getoond adres: 192.168.33.1. Bovenste rij tegels: Timer, Weekly schedule, Internet & Security (de tegel Internet & Security, met een wereldbolpictogram, is gemarkeerd met een groene pijlbadge met nummer 1). Tweede rij tegels: Safety, Actions, Settings. Daaronder een kop 'Settings' met een uitklapbare lijst, elk item met een infopictogram en een pijltje omlaag: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Alle items zijn ingeklapt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Shelly-webinterface in een telefoonbrowser (donker thema), hoge afbeelding. Statusbalk: tijd 13:49, signaal, E, batterij 61. Adres: 192.168.33.1. Tegels: Timer, Weekly schedule, Internet & Security (eerste rij); Safety, Actions, Settings (tweede rij). Kop 'Internet & Security' met een wereldbolpictogram. Uitgeklapt onderdeel 'WIFI MODE - CLIENT' (pijltje omhoog) met een niet-aangevinkt selectievakje 'Connect the Shelly device to an existing WiFi Network'; het selectievakje is gemarkeerd met een groene pijlbadge met nummer 1. Verderop de ingeklapte onderdelen, elk met een wereldbolpictogram en een pijltje omlaag: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Het onderste deel van de afbeelding is leeg wit.
Voer de naam en het wachtwoord van uw Wi-Fi-netwerk in. Voer een statisch IP-adres in (aanbevolen). Voer het masker en eventueel het IP-adres van de standaardgateway in. Klik op SAVE.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Shelly-webinterface in een telefoonbrowser (donker thema), onderdeel 'WIFI MODE - CLIENT' (uitgeklapt, pijltje omhoog). Statusbalk: tijd 13:49, signaal, E, batterij 61. Adres: 192.168.33.1. Aangevinkt selectievakje: 'Connect the Shelly device to an existing WiFi Network'. Veld voor de netwerknaam met een Wi-Fi-pictogram: de eerste tekens, eindigt op 137. Wachtwoordveld met een slotpictogram: gemaskeerde puntjes met een tekstcursor aan het einde en rechts een oogpictogram. Niet-aangevinkt selectievakje: 'Set static IP address'. Knop 'SAVE' met een Wi-Fi-pictogram. Daaronder een ingeklapt onderdeel 'WIFI CLIENT BACKUP' (pijltje omlaag). Onderaan de toolbar van het toetsenbord met pijltjes omhoog en omlaag en 'Done'.
3.5 De Shelly start opnieuw op en is bereikbaar via het nieuwe IP-adres
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Shelly-webinterface in een telefoonbrowser na het opslaan van de Wi-Fi-instellingen. Adres: 192.168.33.1. Een witte banner met 'Success' en 'Settings changed' en daaronder een groene balk. Op de achtergrond gedimd het formulier: veld voor de Wi-Fi-netwerknaam met de waarde BITNJE137; wachtwoordveld met acht gemaskeerde tekens en een oogpictogram; niet-aangevinkt vakje 'Set static IP address'; knop 'SAVE'. Een zwart berichtvak met blauwe rand toont: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 in blauw weergegeven). Daaronder gedimde ingeklapte items met wereldbolpictogrammen en pijltjes, waaronder 'WIFI MODE - ACCESS POINT' en 'RESTRICT LOGIN' (overige items deels verborgen).
3.6 Verbinding maken met de Shelly via uw lokale netwerk
Verbind uw smart device met uw lokale netwerk. Voer in de adresbalk van de browser het IP-adres in dat u voor de Shelly hebt ingesteld.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Shelly 3EM toevoegen aan Reduxi
Volg deze stappen om een nieuwe Shelly 3EM toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 4) en klik op de knop Add device. Voer in de eerste stap de basisinstellingen van het apparaat in: kies de energiemeter en de Shelly 3EM en geef een naam naar keuze op. Klik daarna op Next.
5.2 Communicatie-instellingen
Kies het communicatiekanaal. Voer de verbindingsgegevens van de Shelly 3EM in:
| Parameter | Waarde |
|---|---|
| Verbinding | Lokaal netwerk (TCP/IP), REST API |
| IP | Het IP-adres dat u in punt 3 op de Shelly hebt ingesteld |
Voer daarna de geavanceerde instellingen in en kies ze.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De Shelly 3EM wordt eenmalig uitgelezen en er wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Zodra de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices – Shelly 3EM in de Reduxi Configurator.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Shelly-documentatie en bereid de apparatuur voor.
Shelly 3EM (punt 3): Sluit de Shelly aan op de voeding, open de webinterface en verbind hem met een statisch IP-adres met uw Wi-Fi-netwerk.
Toevoegen aan Reduxi (punt 4–5): Meld u aan bij de Reduxi Configurator, voeg het apparaat toe met het IP-adres van de Shelly en test de communicatie.
Live gaan (punt 6): Controleer de laatste metingen onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De webinterface van de Shelly opent niet na het opslaan van de Wi-Fi-instellingen | De Shelly start opnieuw op en is alleen bereikbaar via het nieuwe IP-adres. Verbind uw smart device met het lokale netwerk en voer het IP-adres in dat u hebt ingesteld. |
| De communicatietest mislukt | Controleer of het IP-adres in de Reduxi Configurator hetzelfde is als het IP-adres dat u op de Shelly hebt ingesteld. Een statisch IP-adres wordt aanbevolen. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
