Shelly PRO 3EM energiemeter aansluiten op de Reduxi controller
Sluit uw Shelly Pro 3EM via Modbus TCP aan op de Reduxi Controller.

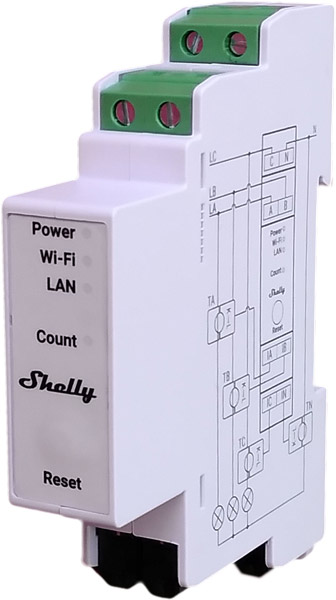

Tekstbeschrijving van deze afbeelding
Productfoto van een smalle wit-lila DINrail-module op een witte achtergrond, iets van boven gezien. Bovenaan twee groene schroefklemblokken met elk twee schroeven, op verschillende hoogtes. Op de voorkant: ledlabels 'Power', 'Wi-Fi', 'LAN', 'Count', het 'Shelly'-logo en onderaan een label 'Reset'. Op de behuizing en de zijkant staat een lijnschema van de bedrading met gelabelde blokken zoals C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN met symbolen voor stroomtransformatoren. Onderaan zijn zwarte aansluitklemmen zichtbaar.
1 Technische documentatie
Instructies voor het aansluiten en configureren van het apparaat vindt u op de webpagina van de fabrikant.
- Shelly Pro 3EM: knowledge base – Technische gegevens, documenten en aansluitinstructies
- Shelly Pro 3EM: handleiding webinterface – Wi-Fi-, Ethernet- en statische IP-instellingen
- Shelly Pro 3EM: gebruiks- en veiligheidshandleiding (PDF) – Meertalige gedrukte handleiding
- Shelly API: Modbus component – Modbus TCP inschakelen en registerbeschrijving
- Shelly 3EM: knowledge base – Link uit de vorige versie van dit artikel (ouder Shelly 3EM-model)
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) of Pro 3EM-400 (SPEM-003CEBEU400)
- Stroomtransformatoren: 3 voor de fasen, 1 optioneel voor de nulleider (CT 120 A is compatibel)
- Ethernetkabel (voor de bekabelde verbinding) of lokaal Wi-Fi-netwerk (802.11 b/g/n)
- Smart device (telefoon, computer of tablet) om de Shelly te configureren
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Shelly Pro 3EM voorbereiden
3.1 Technische gegevens
3.2 Shelly verbinden met uw lokale netwerk
Wi-Fi: houd de knop 5 seconden ingedrukt. Hiermee activeert u het toegangspunt van het apparaat. De netwerknaam heeft de vorm ShellyPro3EM-XXXXXX. Verbind uw smart device met dit netwerk en open de webinterface van de Shelly.
Ga in de webinterface naar Settings > Wi-Fi. Voer daar de naam en het wachtwoord van uw netwerk in of stel een statisch IP-adres in. Na het opslaan verschijnt boven de Wi-Fi-instellingen een link met het nieuwe IP-adres van het apparaat.
Ethernet: sluit de RJ45-kabel alleen aan wanneer het apparaat is uitgeschakeld. Ga in de webinterface naar Settings > Network settings > Ethernet en schakel de Ethernetverbinding in. Voor een statisch IP-adres schakelt u die optie in en voert u IP-adres, DNS-server, gateway en netwerkmasker in.
3.3 Modbus TCP inschakelen
Reduxi leest de Shelly Pro 3EM uit via Modbus TCP. De Modbus TCP-poort van Shelly-apparaten is 502. Schakel Modbus in met de RPC-methode Modbus.SetConfig. Vervang IP door het IP-adres van de Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Bij een geslaagde aanroep krijgt u {"restart_required": false} terug. U kunt de instelling controleren met Modbus.GetConfig of Modbus.GetStatus.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Shelly Pro 3EM toevoegen aan Reduxi
Volg deze stappen om een nieuwe Shelly Pro 3EM toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 4) en klik op de knop Add device. Voer in de eerste stap de basisinstellingen van het apparaat in: kies de energiemeter en de Shelly Pro 3EM en geef een naam naar keuze op. Klik daarna op Next.
5.2 Communicatie-instellingen
Kies het communicatiekanaal. Voer de verbindingsgegevens van de Shelly Pro 3EM in:
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP (Modbus TCP) |
| IP | Het IP-adres van de Shelly in uw lokale netwerk (zie punt 3) |
| Poort |
502 (Modbus TCP-poort van Shelly-apparaten) |
Voer daarna de geavanceerde instellingen in en kies ze.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De Shelly Pro 3EM wordt eenmalig uitgelezen en er wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Zodra de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices – Shelly Pro 3EM in de Reduxi Configurator.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Shelly-documentatie en bereid de apparatuur voor.
Shelly Pro 3EM (punt 3): Verbind de Shelly met uw netwerk, stel een statisch IP-adres in en schakel Modbus TCP in.
Toevoegen aan Reduxi (punt 4–5): Meld u aan bij de Reduxi Configurator, voeg het apparaat toe met het IP-adres van de Shelly en poort 502 en test de communicatie.
Live gaan (punt 6): Controleer de laatste metingen onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of Modbus TCP is ingeschakeld op de Shelly (Modbus.GetStatus) en of het IP-adres en poort 502 in de Reduxi Configurator overeenkomen met de Shelly. |
| Het IP-adres van de Shelly is gewijzigd | Stel op de Shelly onder Settings een statisch IP-adres in en voer daarna het nieuwe IP-adres in de Reduxi Configurator in. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
