Een Socomec Diris A energiemeter aansluiten op de Reduxi controller
Verbind uw Socomec DIRIS A energiemeter via Modbus met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

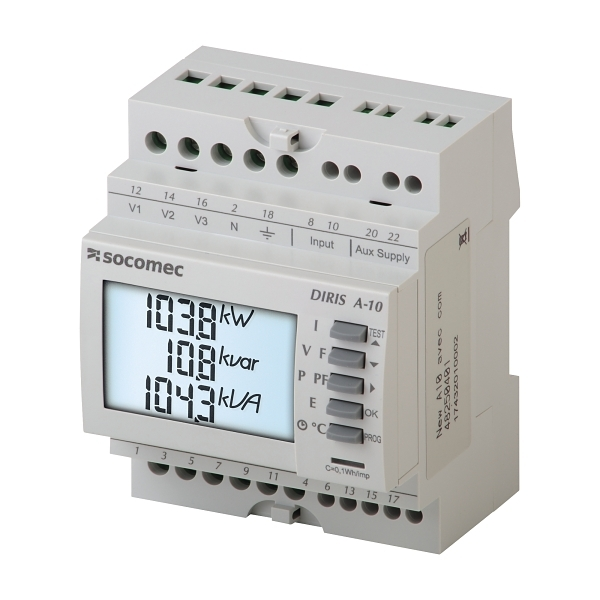

Productfoto van een lichtgrijze multifunctionele meter voor DIN-rail op een witte achtergrond, gezien van boven en van voren. Voorkant: 'socomec'-logo, 'DIRIS A-10', lcd met drie regels: 103.8 kW, 10.8 kvar, 104.3 kVA (de cijfers luiden ongeveer 103,8, 10,8 en 104,3). Vijf grijze knoppen rechts met labels (I, V F, P PF, E, klok- en graad C-symbolen) en kleine functies TEST, OK, PROG met pijlsymbolen. Bovenste klemmenrij met de labels V1 12, V2 14, V3 16, N 2, aardesymbool 18, 'Input' 8 en 10, 'Aux Supply' 20 en 22. Onderste klemmen genummerd 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Een zijlabel met kleine letters.
1 Technische documentatie
Instructies voor het aansluiten en configureren van het apparaat vindt u op de webpagina van de fabrikant.
- Socomec resources – Webpagina van de fabrikant met documenten
- DIRIS A-10: product page – Productgegevens en documentenlijst
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Meertalige quick start guide
- DIRIS A-10: Modbus communication table – Registertabellen van de meter
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Socomec DIRIS A meter (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485-kabel tussen de meter en de Reduxi Controller, of een Ethernetkabel voor de DIRIS A-40 Ethernet
- Stroomtransformatoren voor de stroomingangen
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De Socomec DIRIS A meter voorbereiden
3.1 Technische gegevens (DIRIS A-10 RS485)
3.2 Meetingangen
De spanningsingangen heten V1, V2, V3 en VN. De stroomingangen heten I1, I2 en I3, elk met een S1- en een S2-aansluiting. Sluit de meter aan zoals beschreven in de quick start guide van de fabrikant (zie punt 1).
3.3 De Modbus-parameters op de meter instellen
De communicatieparameters worden ingesteld in het configuratiemenu van de meter. De menu-items zijn CON Adr (Modbus-adres), CON bdS (baudrate), CON PAr (pariteit) en CON St0P (stopbit). Gebruik dezelfde waarden in de Reduxi Configurator (zie punt 5).
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Socomec DIRIS A toevoegen aan Reduxi
Gebruik deze stappen om een nieuwe Socomec DIRIS A toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie punt 4) en druk op de knop Add device. Voer in de eerste stap de basisinstellingen van het apparaat in: selecteer de energiemeter en de Socomec Diris A en voer een naam naar keuze in. Druk daarna op Next.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal. Voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Verbinding | RS485 (Modbus). TCP/IP (Modbus) voor de DIRIS A-40 Ethernet. |
| Modbus unit ID | Normaal wordt 1 gebruikt. |
Voer daarna de geavanceerde instellingen in en kies ze.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Socomec DIRIS A eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – Socomec Diris A in de Reduxi Configurator als extra test.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de documentatie van Socomec en houd de apparatuur gereed.
Socomec DIRIS A (punt 3): Sluit de meter aan en stel de Modbus-parameters in.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg het apparaat toe met de Modbus unit-ID en test de communicatie.
Live gaan (punt 6): Controleer de laatste metingen onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de Modbus unit-ID in de Reduxi Configurator overeenkomt met het adres dat op de meter is ingesteld. Meestal wordt 1 gebruikt. Controleer of de seriële parameters van de meter en de controller identiek zijn. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
