Shelly Plus PM energiemeter aansluiten op de Reduxi controller
Sluit uw Shelly Plus PM Mini via uw lokale Wi-Fi-netwerk aan op de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

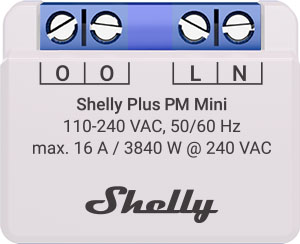

Productfoto van de bovenkant van een kleine wit-lila module op een witte achtergrond. Bovenaan een blauw blok met twee paar klemschroeven. Daaronder de klemaanduidingen 'O', 'O', 'L', 'N' in vakjes. Opgedrukte tekst: 'Shelly Plus PM Mini', '110-240 VAC, 50/60 Hz', 'max. 16 A / 3840 W @ 240 VAC' en het 'Shelly'-logo.
1 Technische documentatie
Instructies voor het aansluiten en configureren van het apparaat vindt u op de webpagina van de fabrikant.
- Shelly Plus PM Mini: knowledge base – Technische gegevens, documenten en aansluitinstructies
- Shelly Plus PM Mini: gebruiks- en veiligheidshandleiding (PDF) – Meertalige gedrukte handleiding
- Shelly Plus PM Mini: API-documentatie – Componenten en interfaces van het apparaat
- Shelly 1PM: knowledge base – Link uit de vorige versie van dit artikel
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Shelly Plus PM Mini (SNPM-001PCEU16) of Shelly PM Mini Gen3 (S3PM-001PCEU16)
- Lokaal Wi-Fi-netwerk (802.11 b/g/n)
- Smart device (telefoon, computer of tablet) om de Shelly te configureren
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Shelly Plus PM Mini voorbereiden
3.1 Technische gegevens
3.2 Wi-Fi-toegangspunt van de Shelly inschakelen
Houd de Reset-knop 5 seconden ingedrukt. Hiermee schakelt u het toegangspunt en Bluetooth in. De netwerknaam van de Shelly heeft de vorm ShellyPMMini-XXXXXX. Verbind uw smart device met dit netwerk.
3.3 Shelly verbinden met uw lokale Wi-Fi-netwerk
Open de webinterface van de Shelly en verbind het apparaat met uw lokale Wi-Fi-netwerk. Stel een statisch IP-adres in (aanbevolen). Zodra de Shelly met een Wi-Fi-netwerk is verbonden, brandt de led continu.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Shelly Plus PM Mini toevoegen aan Reduxi
Volg deze stappen om een nieuwe Shelly Plus PM Mini toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Meld u lokaal aan bij de Reduxi Configurator op de controller (zie punt 4) en klik op de knop Add device. Voer in de eerste stap de basisinstellingen van het apparaat in: kies de energiemeter en de Shelly Plus PM en geef een naam naar keuze op. Klik daarna op Next.
5.2 Communicatie-instellingen
Kies het communicatiekanaal. Voer de verbindingsgegevens van de Shelly in:
| Parameter | Waarde |
|---|---|
| Verbinding | Wi-Fi (lokaal netwerk), REST API |
| IP | Het IP-adres van de Shelly in uw lokale netwerk (zie punt 3) |
Voer daarna de geavanceerde instellingen in en kies ze.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De Shelly Plus PM wordt eenmalig uitgelezen en er wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Zodra de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices – Shelly Plus PM in de Reduxi Configurator.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Shelly-documentatie en bereid de apparatuur voor.
Shelly Plus PM Mini (punt 3): Schakel het toegangspunt in met de Reset-knop en verbind de Shelly met uw Wi-Fi-netwerk.
Toevoegen aan Reduxi (punt 4–5): Meld u aan bij de Reduxi Configurator, voeg het apparaat toe met het IP-adres van de Shelly en test de communicatie.
Live gaan (punt 6): Controleer de laatste metingen onder Devices.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Het toegangspunt van de Shelly is niet zichtbaar | Houd de Reset-knop 5 seconden ingedrukt. Hiermee schakelt u het toegangspunt in. |
| De communicatietest mislukt | Controleer of het IP-adres in de Reduxi Configurator het IP-adres van de Shelly in uw lokale netwerk is. Een statisch IP-adres wordt aanbevolen. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
