Een Kaco zonne-installatie aansluiten op de Reduxi Controller
Verbind uw KACO-omvormer via Modbus met de Reduxi Controller.

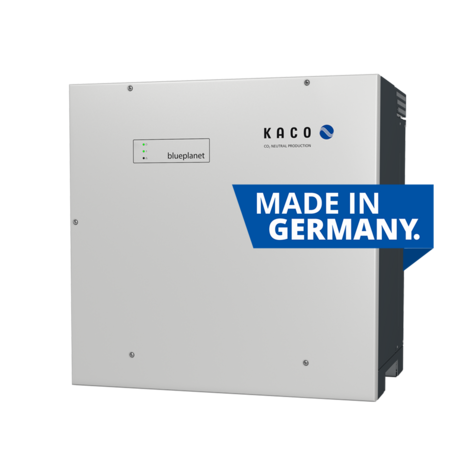

Tekstbeschrijving van deze afbeelding
Productfoto van een lichtgrijze, aan de muur gemonteerde behuizing van een stringomvormer op een witte achtergrond, gezien van voren en iets van rechts, met een donkergrijs zijdeel. Voorkant: 'KACO'-logo met een blauw cirkelsymbool en een kleine slogan eronder; een klein labelveld met drie ledpunten en het woord 'blueplanet'. Een blauwe banner over de rechterrand met de witte tekst 'MADE IN GERMANY.' Schroeven in de hoeken van de voorklep.
1 Technische documentatie
Pagina's en handleidingen van de fabrikant:
- KACO new energy downloads – Handleidingen en technische documentatie van de fabrikant
- KACO string and hybrid inverters – Productoverzicht van de fabrikant
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- KACO-omvormer
- Communicatieverbinding tussen de Reduxi Controller en de omvormer, zoals beschreven door KACO (zie punt 1)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De omvormer aansluiten en configureren
3.1 Aansluiten en configureren aan de KACO-kant
De instructies voor het aansluiten en configureren van de omvormer vindt u op de webpagina van de fabrikant: https://kaco-newenergy.com/downloads
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi Controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi Controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De KACO-omvormer toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe omvormer toe of bewerkt u een bestaande.
5.1 Basisinstellingen
Log in op de Reduxi Configurator (zie punt 4) en klik op + Add device. Voer vervolgens de basisinstellingen in:
- Device type:
Solar Power Plant - Type:
Kaco - Name: een naam naar keuze, bijvoorbeeld Kaco
Klik op Next.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Communicatiekanaal | Het kanaal waarmee u de omvormer verbindt (zie punt 2) |
| Unitadres | Normaal 1
|
| Advanced settings | Voer de geavanceerde instellingen naar behoefte in en kies ze |
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Kaco-omvormer eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – Kaco in de Reduxi Configurator.
De lijst met ondersteunde apparaten toont de Kaco zonne-installatie als Read. Reduxi leest de waarden van de omvormer uit.
✓ Samenvatting
Voorbereiding (punt 1–2): Raadpleeg de documentatie van KACO en houd de apparatuur gereed.
KACO-omvormer (punt 3): Sluit de omvormer aan en configureer deze zoals beschreven door de fabrikant.
Toevoegen aan Reduxi (punt 4–5): Log in op de Configurator en voeg het apparaat toe als Solar Power Plant, type Kaco. Selecteer het communicatiekanaal, voer het unitadres (normaal 1) in, voer Test communication uit en klik op Done.
In gebruik nemen (punt 6): Controleer de laatste metingen.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of het unitadres overeenkomt met de omvormer. Het is normaal 1. Controleer of de communicatieverbinding met de omvormer is ingesteld zoals beschreven door KACO. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
