Een DELTA EV-lader aansluiten op de Reduxi controller
Verbind uw Delta EV-lader met de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

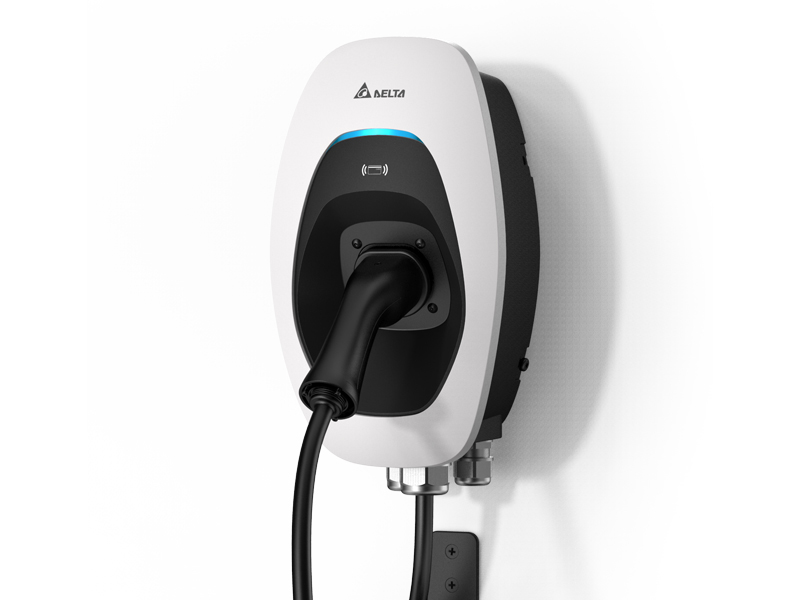

Productfoto van een aan de muur gemonteerde witte en zwarte EV AC-lader op een witte achtergrond. Bovenaan: 'DELTA'-logo, een blauwe ledstrip en een klein RFID-symboolgebied. Laadkabel aangesloten op het zwarte stopcontactgedeelte, zwarte kabel die omlaag hangt naar linksonder, twee kabelwartels onderaan de behuizing en een zwarte kabelhouder aan de muur rechtsonder.
1 Technische documentatie
Instructies voor het aansluiten en configureren van de lader vindt u op de webpagina van Delta:
- Delta EV charging products – Overzicht van de Delta AC- en DC-laders, met links naar de productpagina's.
- Delta AC MAX – Productpagina van de Delta AC MAX-lader.
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- Delta EV-lader
- Verbinding tussen de lader en de Reduxi Controller, zoals beschreven in de instructies van Delta
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De Delta-lader aansluiten en configureren
Sluit de Delta-lader aan en configureer deze zoals beschreven in de instructies op de webpagina van Delta (zie punt 1).
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Delta-lader toevoegen aan Reduxi
Gebruik deze stappen om een nieuwe Delta-lader toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator (zie Punt 4) en klik op + Add device.
Voer in de eerste stap de basisinstellingen van het apparaat in.
5.2 Communicatie-instellingen
Selecteer in de tweede stap het communicatiekanaal.
5.3 Apparaatconfiguratie en geavanceerde instellingen
Voer de apparaatconfiguratie in. Selecteer EVSE. Voer daarna de geavanceerde instellingen in en selecteer ze.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Delta-lader eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de metingen van het nieuwe apparaat onder Devices – Last measurements in de Reduxi Configurator.
6.2 Besturing door Reduxi inschakelen
Voor geavanceerde EVSE-aansturing neemt u het apparaat op in de Reduxi-strategie. Stel onder Devices in de Reduxi Configurator het control type in op AUTO. Pas dan beïnvloeden strategieopdrachten de lader.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de instructies van Delta en verzamel de apparatuur.
Delta-lader (punt 3): Sluit de lader aan en configureer deze zoals beschreven door Delta.
Toevoegen aan Reduxi (punt 4–5): Log in, klik op + Add device, voer de basisinstellingen, het communicatiekanaal, de apparaatconfiguratie (EVSE) en de geavanceerde instellingen in, voer Test communication uit en klik op Done.
Live gaan (punt 6): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of de verbindingsgegevens in de communicatie-instellingen overeenkomen met de instellingen van de Delta-lader. Controleer de verbinding tussen de lader en de controller. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
