Een Tesla Wall Connector (Gen3) EV-lader aansluiten op de Reduxi controller
Verbind uw Tesla Wall Connector (Gen 3) met de Reduxi Controller.

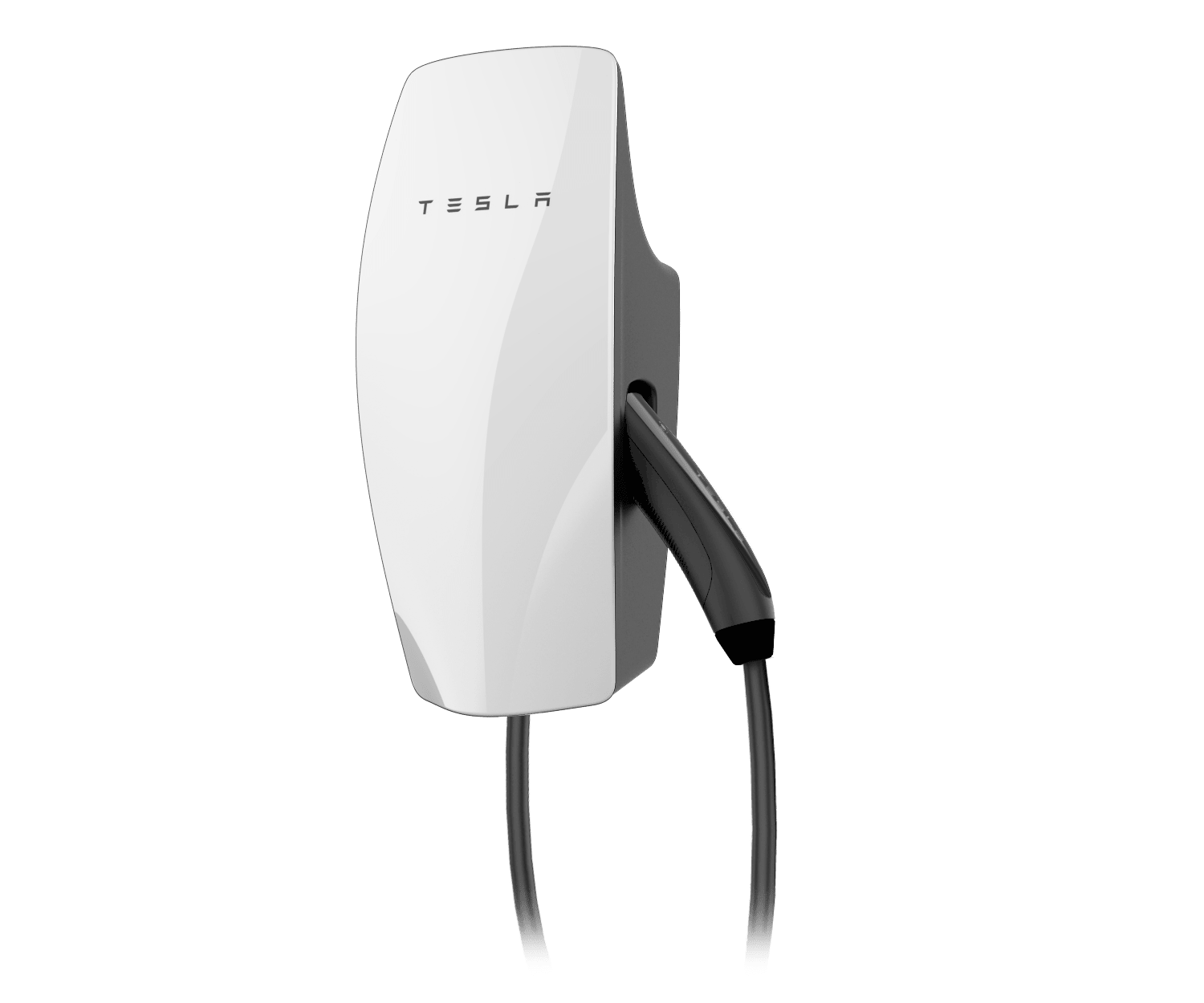

Tekstbeschrijving van deze afbeelding
Productfoto van een aan de muur gemonteerde witte EV-lader op een witte achtergrond. De behuizing is glanzend wit met een gebogen vorm en het woord 'TESLA' in gespatieerde letters bovenaan. Een zwarte laadkabel met een zwarte handgreep zit aan de rechterkant in de behuizing gestoken en een zwarte kabel hangt omlaag uit het onderste deel van de behuizing en vervaagt onderaan.
1 Technische documentatie
Documenten van de fabrikant voor de Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – Installateurspagina van Tesla: inbedrijfstelling, Wi‑Fi-verbinding, registratie en firmware-updates.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – Installatiehandleiding met specificaties, inbedrijfstelling en vermogensverdeling.
- Power Management – Statisch, dynamisch en groepsgebonden vermogensbeheer.
2 Benodigde apparatuur
- Tesla Wall Connector (Gen 3), geïnstalleerd en in gebruik genomen
- Wi‑Fi-netwerk op 2,4 GHz met WPA2-beveiliging voor de Wall Connector
- Reduxi Controller in hetzelfde netwerk
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De Wall Connector installeren en in gebruik nemen
3.1 Installatie en inbedrijfstelling
De instructies voor het aansluiten en configureren van de Wall Connector vindt u op de pagina van de fabrikant: Installing a Wall Connector.
3.2 Wi‑Fi-verbinding
- De Wall Connector ondersteunt 2,4 GHz-netwerken (802.11 b/g/n) met WPA2-beveiliging.
- Elke unit heeft een eigen Wi‑Fi-netwerknaam en een eigen wachtwoord. Die staan op een label aan de achterkant van de unit en op de omslag van de Quick Start Guide.
- Een Wi‑Fi-verbinding is niet nodig voor vermogensbeheer. Tesla raadt die wel aan voor firmware-updates en probleemoplossing op afstand.
3.3 Vermogensbeheer
De Gen 3 Wall Connector heeft drie functies voor vermogensbeheer:
- Statisch: de installateur kiest tijdens de installatie een vast vermogensniveau.
- Dynamisch: de laadsnelheid volgt de belasting van het huis. Hiervoor is een door Tesla goedgekeurde vermogensmeter nodig, apart verkrijgbaar, en het werkt met één Wall Connector.
- Groep: maximaal zes Gen 3 Wall Connectors delen vermogen.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Wall Connector toevoegen aan Reduxi
Gebruik deze stappen om een nieuwe Wall Connector toe te voegen of een bestaande te bewerken.
5.1 Basisinstellingen
Log in op de Reduxi Configurator via de browser (zie punt 4) en klik op Add device.
Voer in de eerste stap de basisinstellingen van het apparaat in. Klik vervolgens op Next.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de geavanceerde instellingen van de Wall Connector in.
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Tesla Wall Connector eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices in de Reduxi Configurator. Reduxi leest de Wall Connector alleen uit.
✓ Samenvatting
Voorbereiding (punt 1–2): Lees de documenten van Tesla en houd de apparatuur gereed, inclusief een 2,4 GHz WPA2 Wi‑Fi-netwerk.
Wall Connector (punt 3): Installeer de Wall Connector en neem hem in gebruik met de Tesla One-app. Stel het vermogensbeheer in.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg het apparaat toe en test de communicatie.
In gebruik nemen (punt 6): Controleer de metingen. Reduxi leest de Wall Connector uit.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De Wall Connector maakt geen verbinding met het Wi‑Fi-netwerk | Hij ondersteunt alleen 2,4 GHz-netwerken met WPA2-beveiliging (802.11 b/g/n). Controleer het netwerktype. |
| Netwerknaam en wachtwoord van de Wall Connector zijn onbekend | Die staan op een label aan de achterkant van de unit en op de omslag van de Quick Start Guide. |
| Reduxi stuurt de Wall Connector niet aan | De Tesla Wall Connector Gen 3 is in Reduxi alleen-lezen. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
