Een Victron Energy MultiPlus II batterij aansluiten op de Reduxi controller
Verbind een Victron Energy MultiPlus-II met de Reduxi Controller.

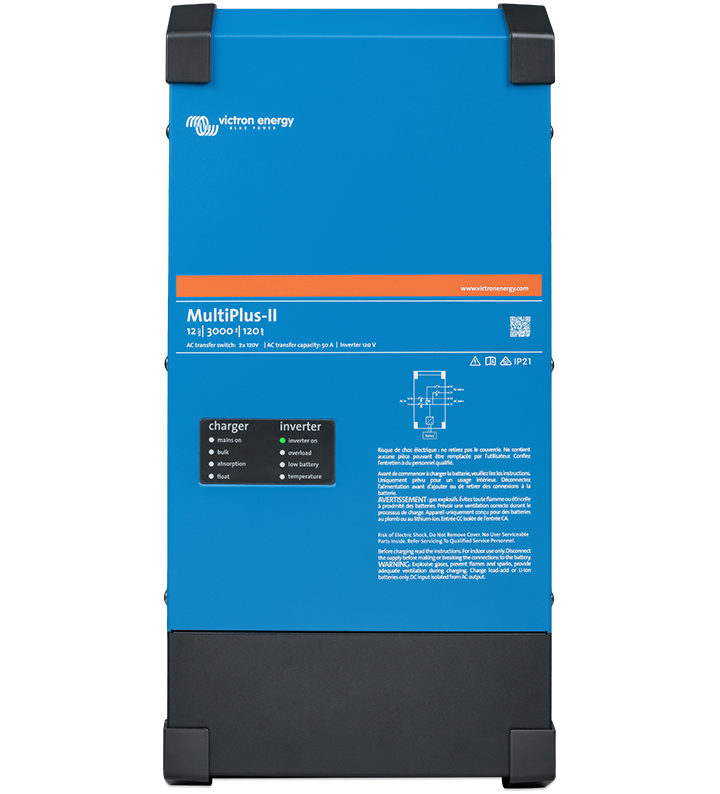

Tekstbeschrijving van deze afbeelding
Productfoto van een blauwe Victron Energy MultiPlus-II omvormer/lader op een witte achtergrond, vooraanzicht, met zwarte kunststof hoekkappen boven en onder en een donkergrijze voet onderaan. Voorkant: logo 'victron energy BLUE POWER' linksboven; een oranje streep met 'www.victronenergy.com'; modeltekst 'MultiPlus-II' met '12 | 3000 | 120' en een regel over AC-overschakelaar en capaciteit 50 A (kleine letters); een QR-code rechts; waarschuwingssymbolen en 'IP21'. Ledpaneel links met de labels 'charger' (mains on, bulk, absorption, float) en 'inverter' (inverter on, overload, low battery, temperature); de led 'inverter on' is groen, de overige zijn uit. Een klein aansluitschema en meerdere regels waarschuwingstekst in het Frans en Engels (kleine letters) rechts.
1 Technische documentatie
Instructies voor het aansluiten en configureren van het apparaat vindt u op de webpagina van Victron.
- Victron manuals: MultiPlus-II – Instructies van de fabrikant. Selecteer het product in de keuzelijst.
- MultiPlus-II 230V manual (PDF) – Installatie, bedrading en VE.Bus-aansluiting.
- MultiPlus-II datasheet (PDF) – Modellen, specificaties en accessoires.
- Victron Modbus-TCP FAQ – Modbus-TCP inschakelen op een GX-apparaat en de unit-ID's vinden.
- MultiPlus-II product page – Productbeschrijving en downloads.
2 Benodigde apparatuur
- Victron Energy MultiPlus-II
- GX-apparaat van het Victron-systeem (fungeert als Modbus-TCP-gateway)
- Reduxi Controller
- Netwerkverbinding tussen het GX-apparaat en de Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Het Victron-systeem configureren
3.1 Modbus-TCP inschakelen op het GX-apparaat
Modbus-TCP is standaard uitgeschakeld op een GX-apparaat. Om het in te schakelen, gaat u op het GX-apparaat naar Settings – Services, scrolt u omlaag en schakelt u de service Modbus-TCP in.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De MultiPlus II toevoegen aan Reduxi
Met deze stappen voegt u een nieuw apparaat toe of bewerkt u een bestaand apparaat.
5.1 Basisinstellingen
Log in op de Reduxi Configurator via de browser (zie punt 4). Klik op + Add device.
Voer de basisinstellingen van het apparaat in.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Basic settings' van de Reduxi Configurator. Device type *: Battery (keuzelijst). Type *: Victron Energy MultiPlus II (keuzelijst). Name *: Victron Energy MultiPlus II (tekstveld). Knoppen: Back (linksonder), Next (rechtsonder, donker).
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal van het apparaat.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.1.1 (veld is actief, tekstcursor aan het einde). Port *: 502. Knoppen: Back (linksonder), Test communication en Next (rechtsonder, Next is donker).
5.3 Geavanceerde instellingen
Kies en voer de geavanceerde instellingen in:
| Parameter | Waarde |
|---|---|
| Leesvertraging | 250 |
| Schrijfvertraging | 250 |
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het dialoogvenster "Advance settings" (zoals weergegeven) van de Reduxi Configurator. Schakelaars, elk met een vraag: Do you want to set data saving interval: No (hint: Default: 1 min). Do you want to set reading delay: Yes, waardeveld 250 met eenheid ms. Do you want to set writing delay: Yes, waardeveld 250 met eenheid ms (het veld is actief en de waarde is gemarkeerd). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (hint: Default: No). Do you want to exclude device from summary: No (hint: Default: No). Daaronder drie keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Knoppen onderaan: Back (links), Done (rechts, donker).
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Victron MultiPlus II eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden van het apparaat onder Devices in de Reduxi Configurator.
6.2 Besturing door Reduxi inschakelen
Voor aansturing door Reduxi stelt u onder Devices het control type van het apparaat in op AUTO. Pas dan beïnvloeden strategieopdrachten het apparaat.
Definieer een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Victron-handleidingen. Houd de MultiPlus-II, het GX-apparaat, de controller en de netwerkverbinding gereed.
Victron-systeem (punt 3): Schakel Modbus-TCP in op het GX-apparaat. Noteer de unit-ID.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator. Voeg het apparaat toe, selecteer het communicatiekanaal en stel de lees- en schrijfvertraging in op 250. Voer Test communication uit en klik daarna op Done.
In gebruik nemen (punt 6): Controleer de laatste metingen. Stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of Modbus-TCP is ingeschakeld op het GX-apparaat onder Settings – Services. Controleer de unit-ID onder Settings – Services – Modbus/TCP – Available services. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
