Een Akvaterm Geo 5xx warmtepomp aansluiten op de Reduxi controller
Voeg uw Akvaterm Geo 5xx warmtepomp toe aan de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

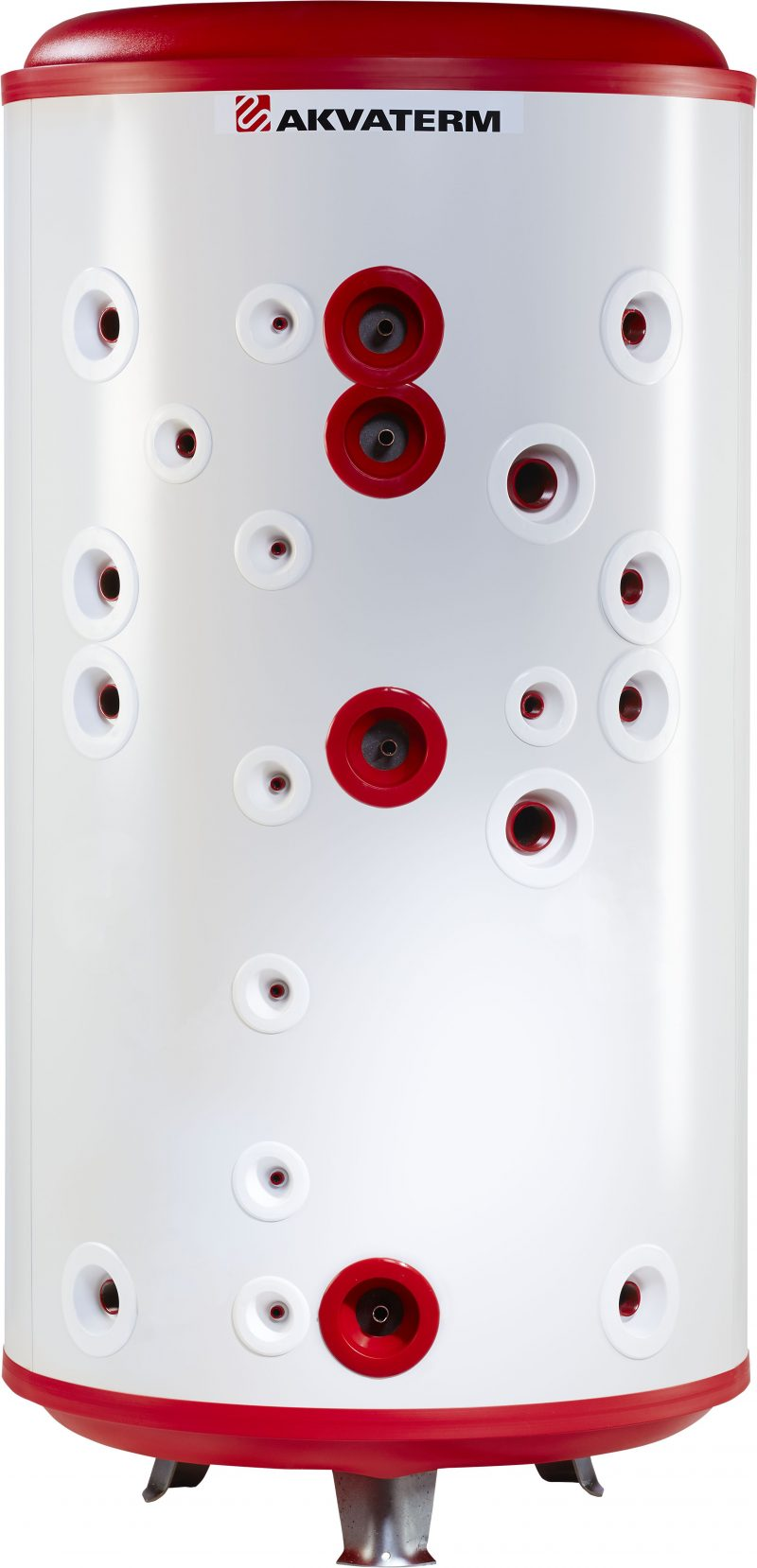

Foto van een verticaal wit cilindrisch buffervat met een rode gewelfde bovenkant en een rode voetring, staand op drie metalen poten. Het logo "AKVATERM" (rood symbool en zwarte letters) staat bovenaan op de voorkant. De voorwand heeft veel ronde aansluitpoorten in witte en rode ronde kragen. Twee grote poorten met rode kraag en donkere isolatie zitten boven elkaar in het bovenste midden. Meerdere kleinere poorten met witte kraag zitten links, rechts en in het onderste deel. Eén middelgrote poort met witte kraag en een rode binnenrand zit rechts van het midden. Een grotere poort met rode kraag zit onderaan in het midden, boven de rode voet. Er is verder geen tekst, label of markering zichtbaar.
1 Technische documentatie
Akvaterm publiceert de handleidingen voor de Akva Geo op zijn productpagina, onder Guides.
- Akvaterm Akva Geo: guides – Instructies voor het aansluiten en configureren van het apparaat (webpagina van de fabrikant)
- Akvaterm brochure (EN) – Productbrochure, pdf
- Manual (FIN, SVE, ENG) – Handleiding, pdf
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Reduxi Controller
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De warmtepomp aansluiten en configureren
Sluit de Akvaterm Geo 5xx aan en configureer deze zoals beschreven op de webpagina van de fabrikant. Zie punt 1.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De warmtepomp toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe warmtepomp toe of bewerkt u een bestaande.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 4) en klik op + Add device.
Voer de basisinstellingen van het apparaat in: apparaattype, type en een naam naar keuze, bijvoorbeeld Akvaterm Geo 5xx.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Communicatiekanaal | Selecteer het kanaal waarmee de warmtepomp is verbonden |
| Modbus unit ID | Normaal 1
|
5.3 Geavanceerde instellingen
Voer de geavanceerde instellingen in en kies ze.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Akvaterm Geo 5xx eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – Akvaterm Geo 5xx in de Reduxi Configurator als extra test.
6.2 Besturing door Reduxi inschakelen
Voor geavanceerde aansturing neemt u het apparaat op in de Reduxi-strategie. Stel onder Devices – Akvaterm Geo 5xx in de Reduxi Configurator het control type in op AUTO. Pas dan beïnvloeden strategieopdrachten het apparaat.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de handleidingen van Akvaterm. Houd de controller en een laptop of tablet gereed.
Akvaterm Geo 5xx (punt 3): Sluit de warmtepomp aan en configureer deze zoals beschreven door Akvaterm.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi-webinterface. Klik op + Add device, voer de basisinstellingen, het communicatiekanaal, de Modbus unit-ID en de geavanceerde instellingen in. Voer Test communication uit en klik op Done.
In gebruik nemen (punt 6): Controleer de metingen onder Devices en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de Modbus unit-ID. Normaal wordt 1 gebruikt. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
