Een Buderus RC310 warmtepomp aansluiten op de Reduxi controller
Voeg de Buderus Logamatic RC310 toe aan de Reduxi Controller.
Tekstbeschrijving van deze afbeelding

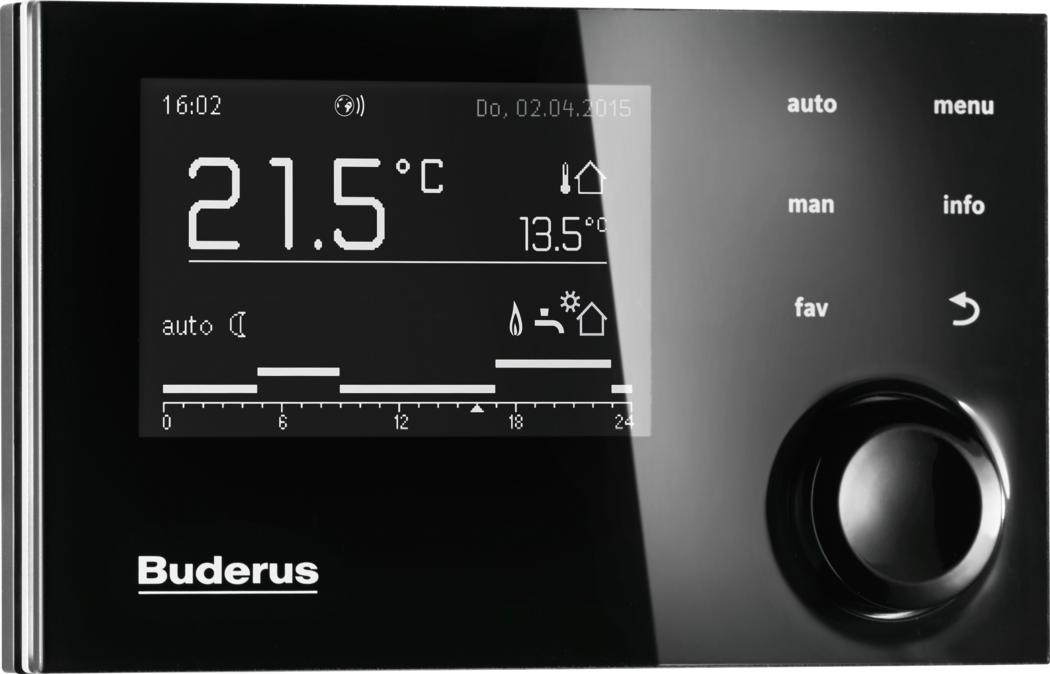

Foto van een zwarte Buderus Logamatic RC310 regeleenheid met een draaiknop. Het display toont: tijd 16:02; datum Do, 02.04.2015 [donderdag 2 april 2015]; grote temperatuur 21,5 graden C; tweede waarde 13,5 graden C met een huis- en thermometericoon; modus auto met een maansymbool; vlam-, kraan- en zon-huisiconen; een balk van 0 tot 24 uur met streepjes bij 0, 6, 12, 18, 24. Opgedrukte knoplabels rechts: auto, menu, man, info, fav, pijl terug. Ronde draaiknop rechtsonder. Buderus-logo linksonder.
1 Technische documentatie
De fabrikant beschrijft in zijn documentatie hoe u het apparaat aansluit en configureert.
- Buderus documentation portal – Documentatie van de fabrikant, zoals vermeld in het oorspronkelijke artikel
- Logamatic RC310 product page – Buderus
- Logamatic RC310 operating instructions – Buderus, document 6720884184 (pdf, Duits)
- Brochure Konnektivität – Buderus, connectiviteit van Buderus-systemen (pdf, Duits)
2 De regeleenheid voorbereiden
2.1 Benodigdheden
- Reduxi Controller
- Buderus Logamatic RC310, geïnstalleerd en geconfigureerd zoals beschreven door de fabrikant (zie punt 1)
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2.2 Over de Logamatic RC310
Feiten uit de documentatie van de fabrikant:
- De Logamatic RC310 is een systeemregeleenheid van Buderus op basis van het regelsysteem Logamatic EMS plus. Het is zelf geen warmtepomp.
- Hij regelt maximaal vier verwarmingscircuits met mengkranen, maximaal twee warmwaterboilers en een zonnesysteem.
- Hij heeft een display met aanraaktoetsen en een keuzeknop.
- Hij werkt met de MyBuderus-app.
- De handleiding verwijst voor de internetverbinding naar de web KM200-communicatiemodule.
3 Het apparaat aansluiten en configureren
Volg de aansluit- en configuratie-instructies van de fabrikant (zie punt 1).
Houd de Modbus unit-ID van het apparaat bij de hand. Normaal wordt 1 gebruikt.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Het apparaat toevoegen aan Reduxi
Met deze stappen voegt u een nieuw apparaat toe of bewerkt u een bestaand apparaat.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 4) en klik op + Add device.
Voer de basisinstellingen in: selecteer het apparaattype en het type dat bij uw apparaat past en voer een naam naar keuze in.
5.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Waarde |
|---|---|
| Communicatiekanaal | Het kanaal waarmee het apparaat is verbonden |
| Modbus unit ID | Normaal 1
|
5.3 Geavanceerde instellingen
Voer de geavanceerde instellingen van het apparaat in en kies ze.
5.4 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Logamatic RC310 eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Nadat de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices in de Reduxi Configurator.
6.2 Besturing door Reduxi inschakelen
Stel onder Devices in de Reduxi Configurator het control type van het apparaat in op AUTO. Pas dan beïnvloeden strategieopdrachten het apparaat.
Om de energiekosten te verlagen met dynamische prijzen en dynamische tarieven, definieert u een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Zoek de documentatie van de fabrikant en bereid het apparaat en de Reduxi Controller voor.
Logamatic RC310 (punt 3): Sluit het apparaat aan en configureer het zoals de fabrikant beschrijft. Noteer de Modbus unit-ID (normaal 1).
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi Configurator, voeg het apparaat toe en test de communicatie.
In gebruik nemen (Punt 6): Controleer de meetwaarden en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de Modbus unit-ID van het apparaat. Normaal wordt 1 gebruikt. Controleer het communicatiekanaal en de verbinding. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
