Een Nibe S-serie warmtepomp (Modbus) aansluiten op de Reduxi controller
Voeg een Nibe S-serie warmtepomp via Modbus toe aan de Reduxi Controller en lees de waarden uit.

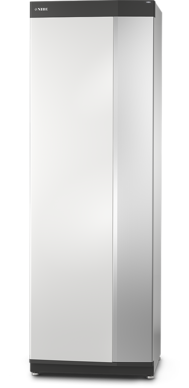

Tekstbeschrijving van deze afbeelding
Foto van een hoge vrijstaande binnenmodule van een warmtepomp op een witte achtergrond. Lichtgrijze en zilverkleurige kast met een donkerdere voorrand links, een zwarte plint onderaan en een klein donker logo linksboven op de voorkant. Geen leesbare tekst.
1 De aansluiting voorbereiden
1.1 Technische documentatie
Documenten van de fabrikant:
- Nibe professional: documenten zoeken – Instructies op de webpagina van de fabrikant
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP van de NIBE S-serie: menu's, poort, registertabellen
- MODBUS 40: tips and tricks (PDF) – Instellingen en aansluiting van het accessoire MODBUS 40 (RS485)
1.2 Benodigde apparatuur
Met deze onderdelen verbindt u de Reduxi Controller met de Nibe warmtepomp:
- Reduxi Controller
- Nibe warmtepomp met Modbus: S-serie met ingebouwde Modbus TCP/IP (software 2.2.1 of hoger), of een warmtepomp met het accessoire MODBUS 40 (RS485)
- Netwerkverbinding van de warmtepomp (Wi‑Fi of Ethernet) voor Modbus TCP/IP
- RS485-kabel, alleen voor de aansluiting met MODBUS 40
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2 Modbus activeren op de warmtepomp
Gebruik een van de twee verbindingstypen. Beide staan voor Nibe in de lijst met ondersteunde apparaten.
2.1 Modbus TCP/IP (S-serie)
502.De warmtepomp accepteert alleen verbindingen vanuit privé-adresbereiken (10.x.x.x, 172.16–31.x.x, 192.168.x.x). In menu 7.5.9 kunt u de toegang beperken tot een vertrouwd IP-adres ("IP address restriction"). Gebruikt u deze beperking, voer dan het IP-adres van de Reduxi Controller in.
2.2 Modbus RTU via RS485 (MODBUS 40)
Het accessoire MODBUS 40 verbindt de warmtepomp via RS485 met Modbus RTU. Standaardinstellingen:
| Parameter | Waarde |
|---|---|
| Baudsnelheid | 9600 |
| Data bits | 8 |
| Parity | geen |
| Stop bits | 1 |
| Slave-adres |
1 (0x01) voor MODBUS 40 versie 7 of lager. Vanaf versie 10 kunt u het adres wijzigen. |
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 De warmtepomp toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe warmtepomp toe of bewerkt u een bestaande.
4.1 Basisinstellingen

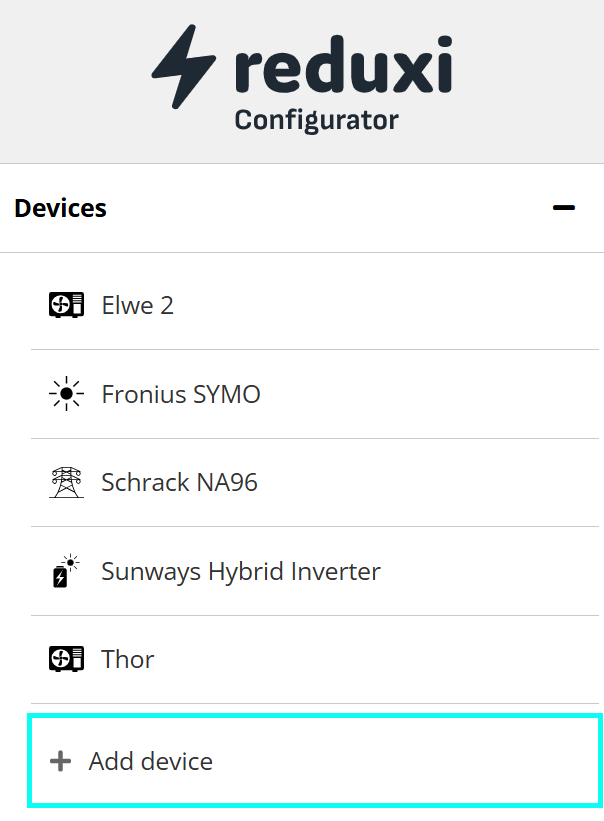

Log lokaal in op de Reduxi Configurator op de controller (zie punt 3) en klik op Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparatenlijst van de Reduxi Configurator. Koptekst: reduxi-logo met de tekst Configurator op een lichtgrijze achtergrond. Sectiekop Devices met een minpictogram. Apparaten in volgorde: Elwe 2 (warmtepomppictogram); Fronius SYMO (zonpictogram); Schrack NA96 (hoogspanningsmastpictogram); Sunways Hybrid Inverter (batterij met zon-pictogram); Thor (warmtepomppictogram). Onder het laatste item staat een knop Add device met een plusteken, gemarkeerd met een cyaankleurig kader. De rest van de afbeelding rechts is leeg wit.
Voer de basisinstellingen van het apparaat in:
- Device type:
HVAC - Type:
Nibe S-series - Name: een naam naar keuze, bijvoorbeeld Nibe S-series
Klik vervolgens op Next.
4.2 Communicatie-instellingen
Selecteer het communicatiekanaal en voer de apparaatconfiguratie in:
| Parameter | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Verbinding | TCP/IP |
RS485 |
| IP-adres | IP-adres van de warmtepomp (menu 3.1.13) | – |
| Poort | 502 |
– |
| Modbus unit ID | Normaal 1
|
Normaal 1 (slave-adres van de MODBUS 40) |
| Seriële instellingen | – |
9600 baud, 8 databits, geen pariteit, 1 stopbit (standaardinstellingen van MODBUS 40) |
Voer daarna de geavanceerde instellingen in en selecteer ze.
4.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee wordt de Nibe warmtepomp eenmalig uitgelezen en wordt niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
5 De meetwaarden controleren
5.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden onder Devices – Nibe S-series in de Reduxi Configurator als extra test.
5.2 Aansturing door Reduxi
De lijst met ondersteunde apparaten toont de Nibe Modbus-items met integratieniveau Read. Reduxi leest de waarden uit via Modbus. Strategieopdrachten sturen de warmtepomp niet aan via Modbus.
Om een Nibe warmtepomp aan te sturen met de bedrijfsmodi van de SG-ready-contacten, zie How to connect Nibe heat pump with Reduxi Gateway. Reduxi-strategieën worden beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Nibe-documenten. Activeer bij de S-serie Modbus TCP/IP in menu 7.5.9. Activeer bij het accessoire MODBUS 40 dit in menu 5.2 en sluit RS485 aan.
Nibe warmtepomp (punt 2): Noteer het IP-adres van de warmtepomp (menu 3.1.13). De warmtepomp gebruikt poort 502.
Toevoegen aan Reduxi (punt 3–4): Log in op de Reduxi-webinterface. Voeg het apparaat toe met type HVAC en Nibe S-series, voer de communicatie-instellingen in en test de communicatie.
In gebruik nemen (punt 5): Controleer de laatste metingen. De Modbus-integratie is alleen-lezen.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication mislukt via Modbus TCP/IP | Controleer of Modbus TCP/IP is geactiveerd in menu 7.5.9 en of de software versie 2.2.1 of hoger is. Controleer het IP-adres en poort 502 (zie punt 4). Gebruikt u de IP-adresbeperking, voer dan het IP-adres van de Reduxi Controller in (zie punt 2). |
| Geen gegevens via RS485 | Controleer de A/B-polariteit (wissel A en B om te testen), de seriële instellingen en de Modbus unit-ID (zie punt 2). |
| Strategie stuurt de warmtepomp niet aan | De Modbus-integratie is alleen-lezen (zie punt 5). Gebruik de SG-ready-verbinding voor de aansturing. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
