Iskraemeco MT880 configureren in de tool Iskraemeco SEP2W of Symbiot

Configureer de Iskraemeco MT880-meter voor de Reduxi Controller in de SEP2W manager of de Symbiot-tool.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W manager of Symbiot-tool
📡 Eén telegram (Reduxi-standaardstructuur)

📄 Downloaden als pdf

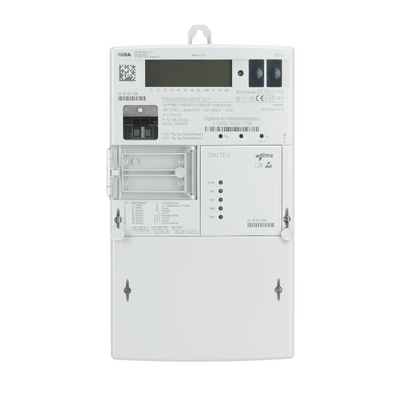

Iskraemeco MT880-elektriciteitsmeter, vooraanzicht
Iskraemeco MT880 (afbeelding: Iskraemeco)
Tekstbeschrijving van deze afbeelding

Foto van een Iskraemeco MT880-elektriciteitsmeter tegen een witte achtergrond, vooraanzicht. Lichtgrijs huis met een ophangoog bovenaan, een lcd-display en een streepjescodelabel in het bovenste deel, een zwarte optische module of knoppenmodule links, een transparante klemmenafdekking aan de linkerkant, een rij kleine indicatielampjes en een klein blauw merkteken rechts.

📋 In dit artikel
  1. Technische documentatie
  2. Benodigde apparatuur
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Volgende stap: de meter toevoegen aan Reduxi
  7. Samenvatting
  8. Veelvoorkomende problemen
  9. Gerelateerde artikelen

1 Technische documentatie

Configureer de meter met de basisstructuur uit de Reduxi-standaard telegramstructuur voor Iskraemeco AM550 DLMS-push op de P1-interface. Gebruik de Iskraemeco SEP2W manager of de Symbiot-tool. Er is maar één telegram nodig, met de gegevens die in die structuur zijn gedefinieerd.

2 Benodigde apparatuur

  • Iskraemeco MT880-meter
  • Iskraemeco SEP2W manager of Symbiot-tool
  • Reduxi Controller
  • Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren

3 IEC local port setup channel 1

Voer de volgende stappen uit in de Iskraemeco SEP2W manager-tool. Begin met stap 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baudsnelheid 9600, adres 72042282
IEC local port setup channel 1
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association voor meter ISKT880M72042282, pagina IEC local port setup channel 1. Lintbladen: General, View, MeterView, Database, Tools; lintknoppen Refresh, New Tab, Close Tab, Close All. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, met No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 blauw gemarkeerd, IEC HDLC setup channel 1 met een rode vierkante markering, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; daarna Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Rechterpaneel: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Velden (selectievakjes niet aangevinkt): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: leeg, Write only; Parametrisation password: leeg, Write only; W5 password: leeg, Write only. Tabbalk onderaan: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actief).

4 IEC HDLC setup channel 1

Stap 2: stel IEC HDLC channel 1 in.

Iskraemeco SEP2 Manager: IEC HDLC setup channel 1, snelheid 9600, apparaatadres 41
IEC HDLC local port setup channel 1
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco) met de pagina IEC HDLC setup channel 1 in de weergave Cosem association. Linkerpaneel MeterView: lijst met meternummers 90807030 tot 91404225 (dezelfde lijst als in de andere SEP2 Manager-schermafbeelding; het laatste item 91404225 is geselecteerd). Middelste paneel: meter ISKT880M91404225 met een boomstructuur: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Onder Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (aangevinkt en blauw gemarkeerd), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) onderaan. Titel rechterpaneel: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Velden, allemaal aangevinkt, toegang Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baudsnelheid 9600, adres 91404225
IEC local port setup channel 1 (tweede deel)
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco) met de pagina IEC local port setup channel 1 in de weergave Cosem association. Linkerpaneel MeterView: lijst met meternummers 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (de laatste is de geselecteerde meter). Middelste paneel: meter ISKT880M91404225 met een boomstructuur: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Onder Channel 1 staan de items IEC local port setup channel 1 (aangevinkt en blauw gemarkeerd), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) onderaan. Titel rechterpaneel: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Velden, allemaal aangevinkt: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), toegang Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: leeg, Write only; Parametrisation password: leeg, Write only; W5 password: leeg, Write only.

5 General local port readout

Stap 3: stel de General local port readout in. Vanwege het grote aantal rijen zijn de schermafbeeldingen in delen gesplitst. Noteer het rijnummer en de Logical Name om de juiste instellingen te wijzigen.

Iskraemeco SEP2 Manager: General local port readout, 66 geselecteerde items, rij 1 tot 14
General local port readout, deel 1
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association voor meter ISKT880M72042282, pagina General local port readout. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, Display > Sequences (General local port readout blauw gemarkeerd, General display readout, Alternate display readout, Grid display readout), daarna Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechterpaneel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects niet aangevinkt; Access mode: Read and write; Filter leeg; Selected items 66 (1512 / 1512). Tabelkolommen: Logical Name, Item, Class Id, Attribute. Zichtbare rijen: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (rij gemarkeerd); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (afgesneden); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Tabbalk onderaan: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actief, oranje).

Iskraemeco SEP2 Manager: General local port readout, 66 geselecteerde items, rij 15 tot 28
General local port readout, deel 2
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association, pagina General local port readout, voor meter ISKT880M72042282. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, Display > Sequences: General local port readout (blauw gemarkeerd), General display readout, Alternate display readout, Grid display readout, daarna Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Rechterpaneel: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects niet aangevinkt; Access mode: Read and write; Selected items 66, 1512 / 1512. Zichtbare tabelrijen (kolommen Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (rij 17 tot 22 zijn 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (deels afgesneden). Onderste deel van het venster: tabbalk met Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 en het actieve tabblad Cosem association (oranje). Daaronder een paneel Log Viewer met een tabblad Manager en lege tabelkoppen Time, Source, Category, User, Description; teller 1000.

Iskraemeco SEP2 Manager: General local port readout, 66 geselecteerde items, rij 29 tot 42
General local port readout, deel 3
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association voor meter ISKT880M72042282, pagina General local port readout. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, Display > Sequences (General local port readout blauw gemarkeerd, General display readout, Alternate display readout, Grid display readout), daarna Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechterpaneel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects niet aangevinkt; Access mode: Read and write; Filter leeg; Selected items 66 (1512 / 1512). Tabelkolommen: Logical Name, Item, Class Id, Attribute. Zichtbare rijen, allemaal Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Tabbalk onderaan: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actief, oranje).

Iskraemeco SEP2 Manager: General local port readout, 66 geselecteerde items, rij 43 tot 56
General local port readout, deel 4
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association voor meter ISKT880M72042282, pagina General local port readout. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, Display > Sequences (General local port readout blauw gemarkeerd, General display readout, Alternate display readout, Grid display readout), daarna Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Rechterpaneel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects niet aangevinkt; Access mode: Read and write; Filter leeg; Selected items 66 (1512 / 1512). Tabelkolommen: Logical Name, Item, Class Id, Attribute. Zichtbare rijen, allemaal Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Tabbalk onderaan: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actief, oranje).

Iskraemeco SEP2 Manager: General local port readout, 66 geselecteerde items, rij 54 tot 66
General local port readout, deel 5
Tekstbeschrijving van deze afbeelding

Schermafbeelding van de software SEP2 Manager (Iskraemeco), weergave Cosem association, pagina General local port readout, voor meter ISKT880M72042282. Lintbladen: General, View, MeterView, Database, Tools; het lint General toont Refresh, New Tab, Close Tab, Close All. Linkerpaneel toont meternummers 72042273 tot 72042301 (72042282 is geselecteerd). Middelste paneel boomstructuur: Clock, Common, Communication, Display > Sequences met General local port readout (blauw gemarkeerd, vakje niet aangevinkt), General display readout, Alternate display readout, Grid display readout; daaronder: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Titel rechterpaneel General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; vakje Capture objects niet aangevinkt; Access mode: Read and write; veld Filter leeg; Selected items 66 (1512 / 1512 available). Tabelkolommen: Logical Name, Item, Class Id, Attribute. Rijen: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Alle rijen: Class Id 3 - Register, Attribute 2 - Value.

✓ Samenvatting

Voorbereiding (punt 1–2): Gebruik de Reduxi-standaard telegramstructuur. Leg de MT880-meter en de SEP2W manager of Symbiot-tool klaar.

Meterinstellingen (punt 3–5): Stel IEC local port setup channel 1, IEC HDLC setup channel 1 en de general local port readout in.

Toevoegen aan Reduxi (punt 6): Voeg de meter toe aan de Reduxi Controller met de handleiding voor de MT880.

In gebruik nemen (punt 6): Controleer de metingen in de Reduxi Configurator nadat u de meter hebt toegevoegd.

→ Veelvoorkomende problemen

Probleem Oplossing
Geen gegevens van de meter Controleer de telegraminstellingen aan de hand van de Reduxi-standaard telegramstructuur. Noteer het rijnummer en de Logical Name wanneer u de readout wijzigt.
Open configurator opent niet of blijft leeg De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is.
Inloggen met admin wordt geweigerd Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet.
reduxi.local laadt niet Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding.
Communicatietest mislukt, apparaat toont offline Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld.
