1. Hoe te verbinden en configureren

Instructies vindt u op de webpagina van de fabrikant - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.

2. Hoe configureer ik de fysieke verbinding met de warmtepomp via het EVU-contact voor Smart Grid-ondersteuning?

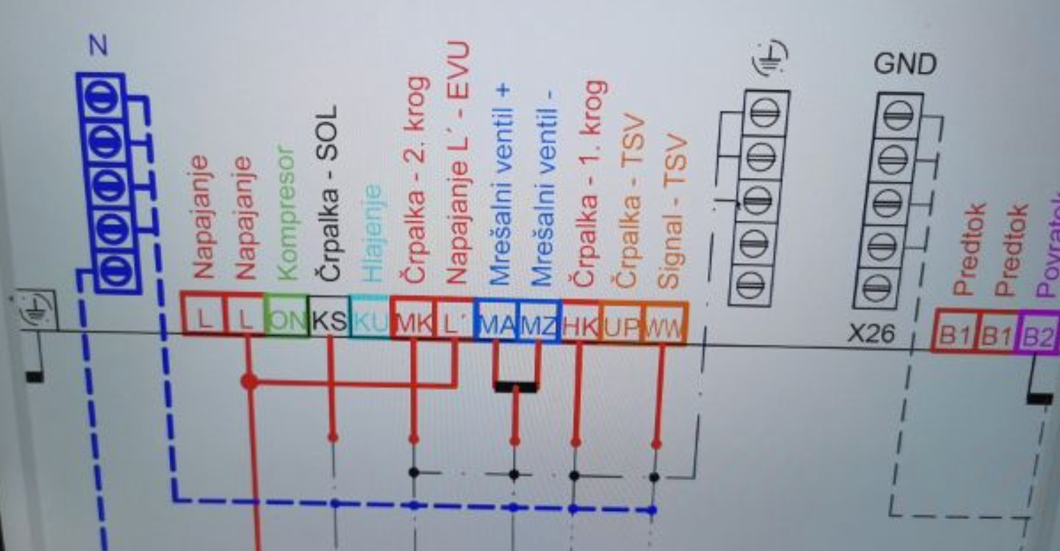

2.1 Zoek naar het EVU-contact in Warmtepomp

Kijk eens naar het onderstaande voorbeeld.

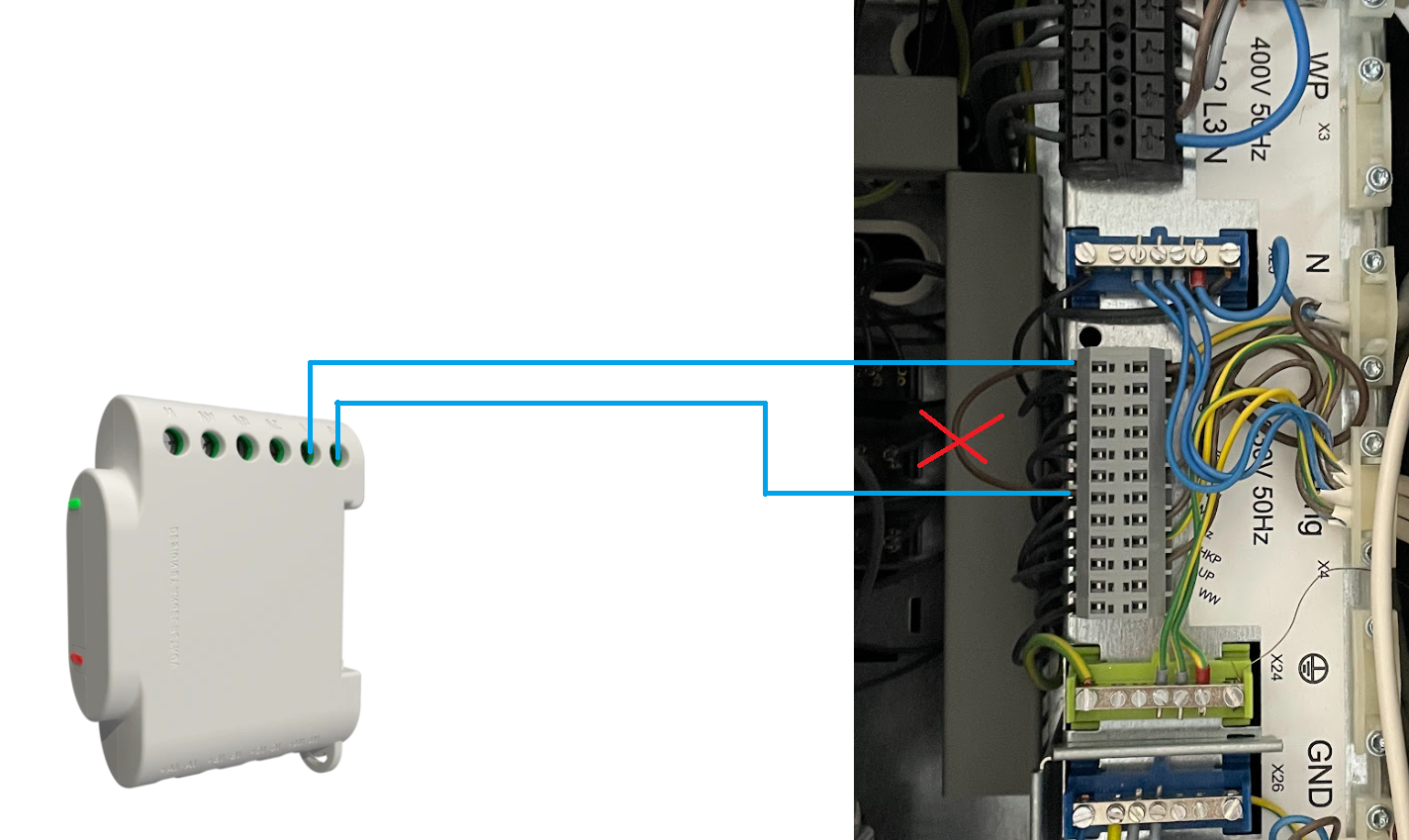

2.2 Sluit het EVU-contact aan op de Shelly

Neem de draad van het EVU-contact en sluit deze aan op het Shelly "I" (Input) contact, dat afkomstig is van de "L"-voeding op Stiebel Eltron. Neem de draad vanaf het "O" (Output) contact op de Shelly en ga naar het "EVU" contact "L'" op de Stiebel Eltron warmtepomp.

2.3. Shelly-gebruikersinterface configureren

Druk nu op de knop op de Shelly UI om de I/O-schakelaar in of uit te schakelen. Controleer of de EVU actief is wanneer deze normaal gesloten of normaal geopend is. Standaard heeft Stiebel Eltron dit contact zo ingesteld dat het altijd gesloten is, zodat de CV in bedrijf blijft. Als de auto ontgrendeld is, is het EVU-contact geactiveerd. Dit betekent dat het normaal gesproken gesloten is en dat dit in Shelly 3EM dienovereenkomstig moet worden ingesteld.

3. Voeg het apparaat toe aan Reduxi Configurator

Eerst kunt u via de browser inloggen op Reduxi Configurator metReduxi Configurator.

1. Klik op Apparaat toevoegen

2. Basisinstellingen invoeren

3. Selecteer communicatiekanaal

4. Apparaatconfiguratie invoeren

Modbus-eenheid-ID - Normaal gesproken wordt er één gebruikt.

5. Ga naar en kies Geavanceerde instellingen

4. Configureer de juiste strategie in Reduxi Configurator

Voeg de strategie toe in de Reduxi Controller (AAN/UIT-strategie) en definieer wanneer dit contact 'open' zal zijn. U kunt bepalen dat de meter opengaat wanneer de limiet op de netmeter is bereikt.
