1. Hoe stel ik de M-Bus-interface in op de Landis+Gyr E450-meter?
Om de energiemeter te configureren, volgt u Hoe u Landis+Gyr E350 of E450 configureert in de MAP120-tool.
2. Fysieke verbinding

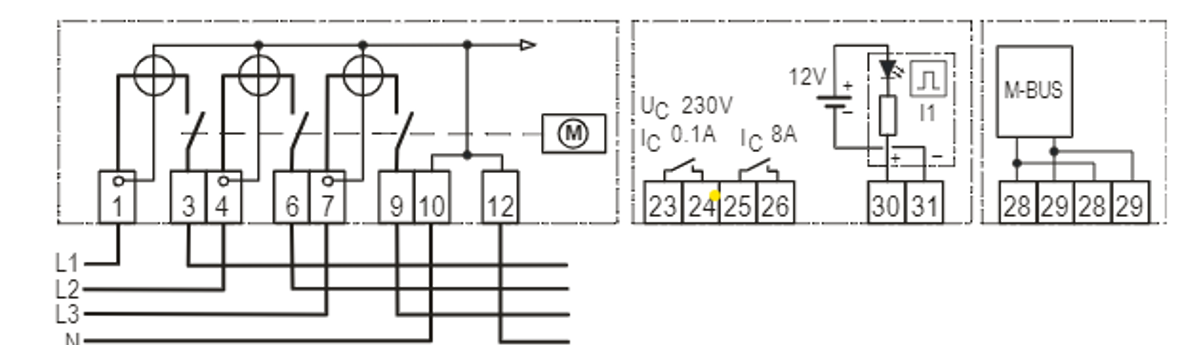

Sluit de M-BUS op de energiemeter rechtstreeks aan op de Reduxi Landis Converter RS485-M-BUS. Gebruik hiervoor de pincodes 28 en 29 op de energiemeter, zoals u op onderstaande afbeelding kunt zien.
Maak vanaf de Reduxi Landis Converter RS485-kant verbinding met Reduxi Controller of Reduxi Gateway en kies poort één of poort twee:
Een->Een
B->B
GND->GND
Op de interface is een groen lampje en een knipperende gele kleur verschenen. Als de gele kleur niet knippert, is de energiemeter niet ingesteld op de elektrodistributie en worden de gegevens niet verzonden.
3. Voeg het apparaat toe aan Reduxi Configurator
Eerst kunt u via de browser inloggen op Reduxi Configurator met Reduxi Configurator.
1. Klik op Apparaat toevoegen

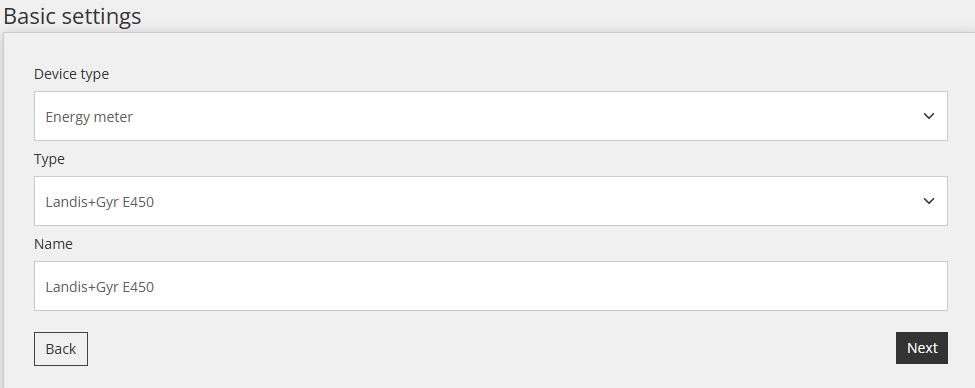

2. Basisinstellingen invoeren
3. Selecteer communicatiekanaal
4. Kies Apparaatconfiguratie
5. Testcommunicatie
5. Ga naar en kies Geavanceerde instellingen
