1. Inleiding

Welkom in de wereld van Reduxi, waarmee u controle krijgt over uw energiekosten en efficiënt gebruik kunt maken van elektriciteit voor duurzame ontwikkeling. Belangrijkste kenmerken:

• Beheer van piekvermogen,
• Productiebeheer van zonne-energiecentrales,
• Optimalisatie van elektriciteitsverbruik.

Nauwkeurige metingen en analyses van het energieverbruik zijn de eerste stappen op weg naar energiebesparing. Om dit doel te bereiken, heb je de juiste technologie nodig. Met de Reduxi-converter kunnen P1-meters via de Reduxi-controller op het Reduxi-systeem worden aangesloten.

2. Aansluitinstructies

Reduxi Converter P1 WiFi moet eerst worden verbonden met een WiFi-netwerk. Vervolgens moet u de Reduxi Converter verbinden met de Reduxi Controller via de nieuw opgezette TCP/IP-verbinding.

Zie ook dit document: P1-WiFi-converter aansluiten op Reduxi

• Sluit de slimme meter met RJ12-kabel aan op de Reduxi-converter (zorg ervoor dat de volgorde van de draden in de RJ12-kabel aan beide kanten van de RJ12-kabel overeenkomt). Een werkende kabel wordt meegeleverd.
• De groene LED op de converter moet beginnen te branden.

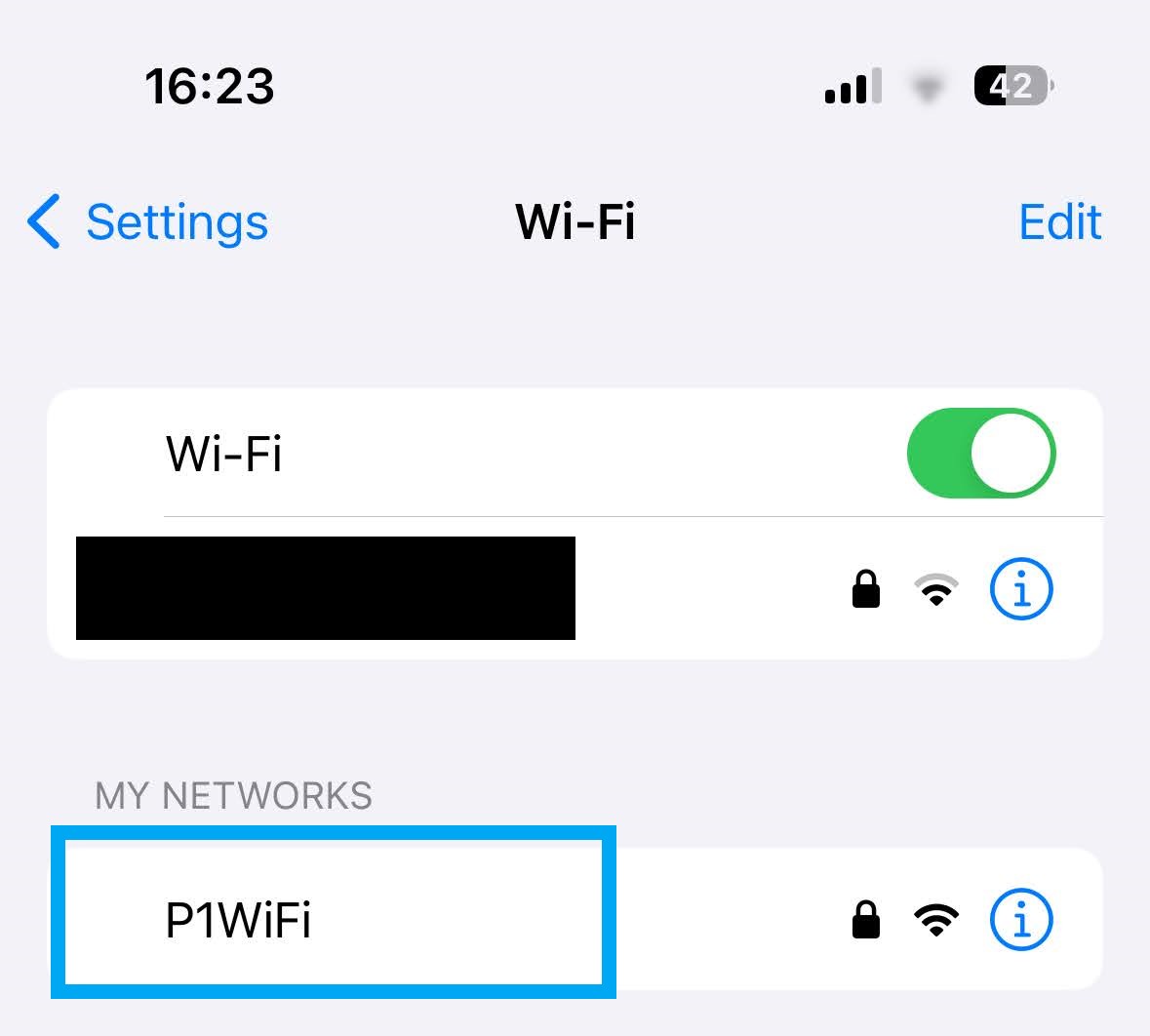

• Ga naar WiFi-netwerken met uw telefoon of computer en maak verbinding met het WiFi-netwerk met de naam "P1WIFI".

• Als er niet automatisch een venster verschijnt, open dan je browser en ga naar http://p1wifi.local.
• Gebruik gebruikersnaam "admin" en wachtwoord "admin" om in te loggen.
• Verbind de Converter met je lokale WiFi-netwerk door de draadloze netwerkinstellingen te configureren (we raden aan een statisch IP-adres in te stellen).
• Klik op opslaan en maak nu met je mobiele telefoon of computer verbinding met hetzelfde wifi-netwerk waarmee je de Converter hebt verbonden.

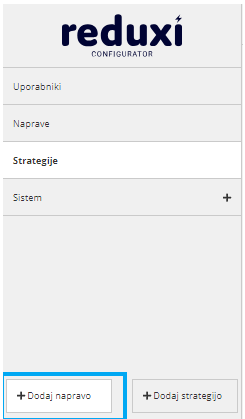

• Maak verbinding met de Reduxi Controller door naar http://reduxi.local te gaan, in te loggen en "Add device" te selecteren.

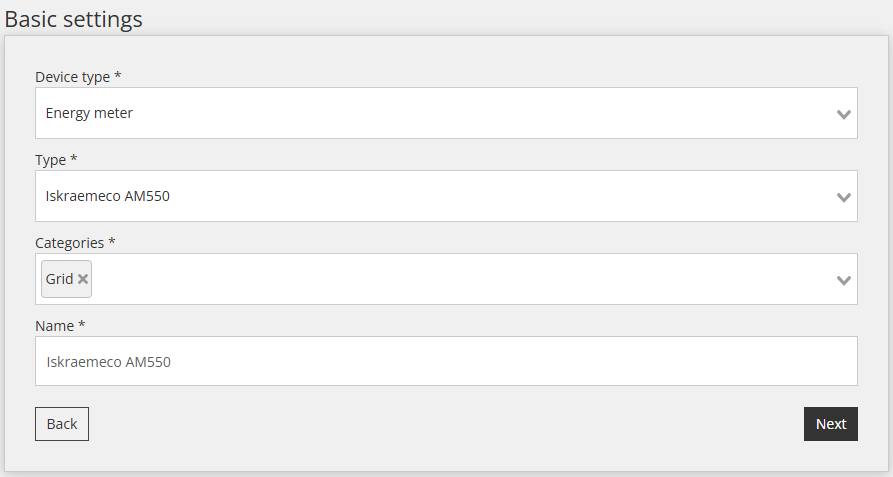

• Selecteer "Energiemeter" en het type slimme meter met P1-poort dat je wilt toevoegen (bijv. Iskraemeco AM550). De andere velden kunnen standaard blijven. Bijvoorbeeld:
  • Selecteer Type apparaat: Energiemeter,
  • Selecteer type: Iskraemeco AM550,
  • Selecteer categorie: Rooster,
  • En definieer de naam.

Let op, sommige energiemeters zijn niet compatibel met het P1-protocol.

• Selecteer in het volgende scherm het verbindingstype: "Converter WiFi - P1".

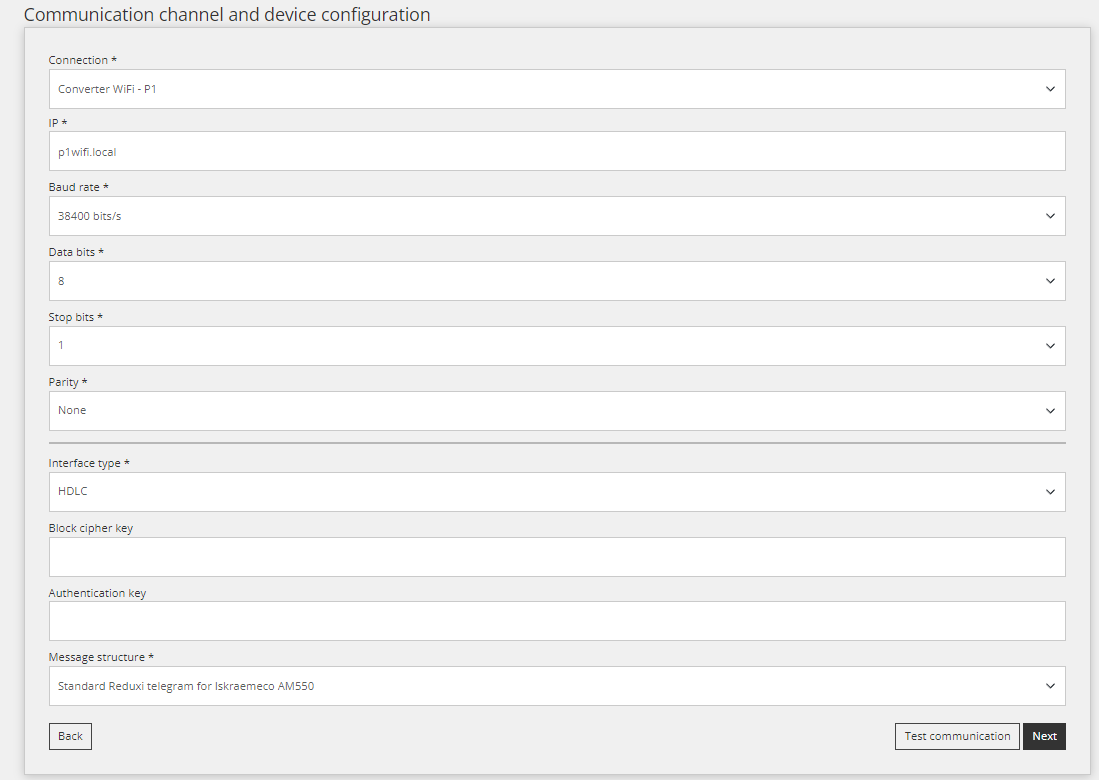

• Voer het IP-adres van de Reduxi Converter P1 WiFi in of typ p1wifi.local. OPMERKING: de laatste parameter "Berichtstructuur" kan verschillen afhankelijk van waar uw meter zich bevindt (d.w.z. een ander land) en moet dienovereenkomstig worden gewijzigd. De rest kan standaard worden gelaten.



• Test de communicatie via de knop "Test communication" onderaan, direct nadat alle velden van het communicatiekanaal zijn ingevuld.

• Er zijn twee verschillende gevallen van communicatiereacties.

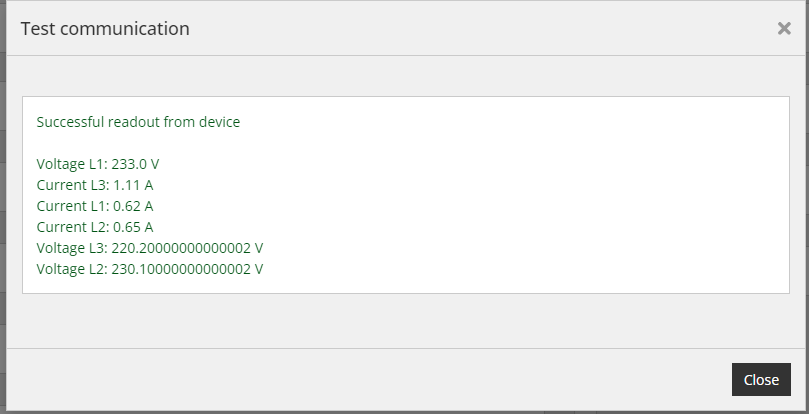

  • Geval 1: De communicatie werkt goed

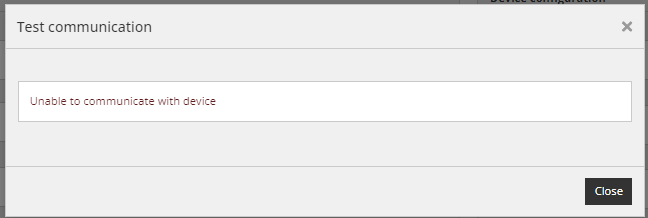

• Geval 2: Kan niet communiceren met het apparaat

• Als de communicatie werkt, selecteer je "done" en wordt het apparaat toegevoegd.
• Als de communicatie niet werkt, probeer dan het volgende
  • Controleer en experimenteer met de "Berichtstructuur".
  • Controleer of de converter correct is aangesloten op het netwerk. Je kunt proberen verbinding te maken met de Converter via je browser door http://p1wifi.local te openen of het IP-adres dat je hebt geconfigureerd.
  • Controleer alle stappen in dit document.
  • Neem contact op met je DSO (distributienetbeheerder) om de elektrische meter dienovereenkomstig te configureren. Leg uit dat je de meter nodig hebt om regelmatig de metingen te rapporteren.

Ga voor softwareconfiguratie/installatie naar de website waar je de meest recente documentatie vindt:

support.reduxi.eu.

Compatibele apparaten

De Reduxi P1 WiFi Converter is compatibel met energiemeters die de P1 standaard volgen. Bijvoorbeeld:

- Iskraemeco AM550

3. Specificaties

3.1. Afmetingen

• Tafelbehuizing die kan worden bevestigd.
• Afmetingen: 35,4 x 70,4 x 22 mm.
• Bescherming: <IP20.
• Gewicht: 30 g.

3.2. Technische gegevens

3.3. Aansluitstekkers

3.3.1. RJ12-stekkers

Afbeelding 2: Communicatiepluggen RJ12 (gemarkeerd met nummer 2).

1. +5V DC voeding.
2. Data lijn vraag - uitgang.
3. Gegevens GND.
4. NC - niet aangesloten.
5. Datalijn - invoer.
6. GND voeding.

• Communicatie via P1-uitgang.
• Spanningsniveau: 0 V - 5 V.

3.3.2. LED-indicatorlampjes

	Groene LED: De voeding is actief.
	Paarse LED knippert: Het apparaat is verbonden met je Wi-Fi-thuisnetwerk en gegevens worden overgedragen.
	Blauwe LED knippert: Het apparaat is verbonden met je Wi-Fi-thuisnetwerk en er worden GEEN gegevens overgedragen.
	Rode LED AAN: Het apparaat is NIET verbonden met je Wi-Fi-thuisnetwerk en gegevens worden overgedragen.

4. Algemene gebruiksaanwijzing

• Door dit apparaat te gebruiken accepteert u Privacybeleid en Algemene voorwaarden
• Lees deze instructies en bewaar ze voor toekomstig gebruik. Houd je aan alle waarschuwingen en richtlijnen.
• Plaatsing: Zorg ervoor dat het product op een stabiele, niet-trillende ondergrond wordt geplaatst.
• Uitpakken: Verwijder al het verpakkingsmateriaal voordat u het product aansluit op de voeding.
• Ventilatie: Houd de ventilatiesleuven vrij; plaats geen voorwerpen op het product.
• Vocht en vloeistoffen: Bescherm het product tegen blootstelling aan vloeistoffen, regen of vocht.
• Schoonmaken: Haal altijd de stekker uit het stopcontact voordat je het product schoonmaakt. Gebruik alleen een zachte, droge doek; vermijd vloeibare reinigingsmiddelen of sprays.
• Openingen: Steek geen voorwerpen in openingen.
• Reparaties en wijzigingen: Probeer het product niet zelf te openen of te repareren, want dan vervalt de garantie. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde onderhoudstechnici.
• Verplaatsen: Koppel het product los van de voeding voordat u het verplaatst.
• Labels: Houd alle originele labels intact en verwijder ze niet van het product.
• Warmtebronnen: Installeer het product niet in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten die warmte produceren.
• Stroomkabel: Installeer het netsnoer goed en zorg ervoor dat het niet kan struikelen of beschadigd kan raken door voorwerpen die het snoer kunnen afknellen of verdraaien.
• Accessoires: Gebruik alleen accessoires of extra apparatuur die worden aanbevolen door de fabrikant.
• Stekker uit het stopcontact halen: Koppel het product los van de stroombron tijdens elektrische stormen of als het voor langere tijd niet wordt gebruikt.
• Voltagevereisten: Sluit het product alleen aan op een stopcontact dat voldoet aan de spanningsvereisten zoals gespecificeerd in deze instructies.
• Toegang tot voeding: Zorg ervoor dat de stroomingang op het apparaat altijd toegankelijk en functioneel is.
• Elektrische belasting: Overbelast geen stopcontacten, verlengsnoeren of stroomonderbrekers.

Producent

Naam: AMIBIT d.o.o.

Adres: Šaleška 2 a, 3320 Velenje

Identificatienummer: 6930808000

BTW-NUMMER: SI51315831

E-mail: info@reduxi.eu

Telefoon: +386 (0)3 777 01 40

Document

Doel: Reduxi-converter P1 WiFi

Versie: V1.0 12.2022

Copyright

© 2022 AMIBIT d.o.o.
