Zo verbindt u de go-e Charger Gemini flex met de Reduxi-controller
Verbind uw go-e Charger Gemini flex via Wi‑Fi en OCPP met de Reduxi Controller. Met Reduxi kunt u uw stroomrekening met 70% verlagen.

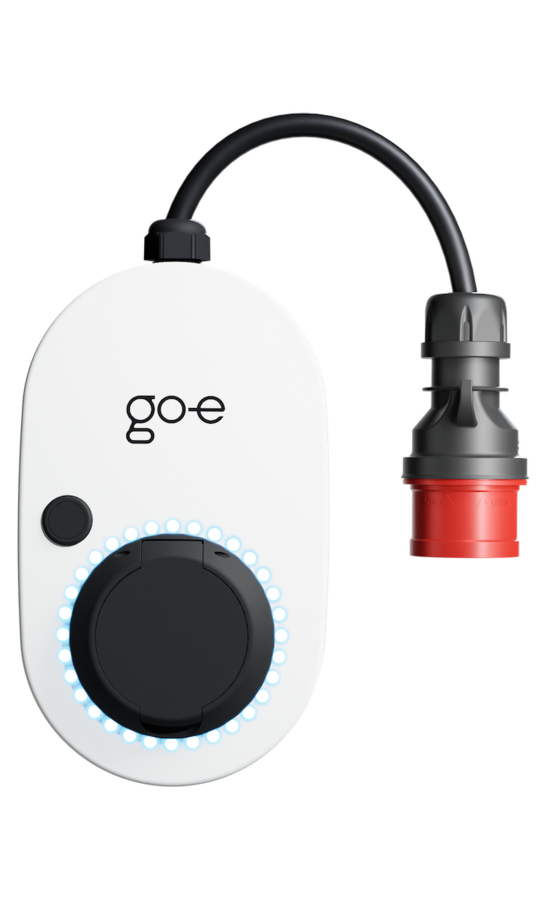

Tekstbeschrijving van deze afbeelding
Foto van een witte go-e-wallbox (EV-lader) tegen een witte achtergrond. Ovaal wit huis met het zwarte go-e-logo op de voorkant, een kleine ronde zwarte knop linksboven en een zwart laadstopcontact met een ring van kleine lichtblauwe leds in het onderste deel. Een zwarte kabel verlaat de bovenkant van het huis via een kabelwartel, buigt naar rechts en eindigt in een grijze en zwarte driefasige CEE-stekker met een rode kraag en rode voorkant.
- Technische documentatie
- Benodigde apparatuur
- De go-e-app installeren
- De go-e-lader configureren
- Inloggen op de Reduxi-webinterface
- De laadpaal toevoegen aan Reduxi
- OCPP configureren in de go-e-app
- Communicatie testen
- De meetwaarden controleren
- Samenvatting
- Veelvoorkomende problemen
- Gerelateerde artikelen
1 Technische documentatie
Documenten van de fabrikant voor de go-e-lader:
- Datasheet go-e Charger Gemini flex (Dutch) – Technische gegevens van de varianten van 11 kW en 22 kW.
- go-e Charger Gemini flex product page – Productinformatie van go-e.
- go-e manuals and downloads – Overzicht van go-e-handleidingen.
2 Benodigde apparatuur
U hebt nodig:
- Reduxi Controller
- go-e Charger Gemini flex, geïnstalleerd en aangesloten op de voeding
- go-e-resetkaart (meegeleverd met de lader)
- Smartphone met de go-e-app (iOS of Android)
- Wi‑Fi-netwerk waarmee zowel de Reduxi Controller als de go-e Charger verbinding kunnen maken
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 De go-e-app installeren
Gebruik de QR-codes of de links om de app te installeren.
3.1 iOS
Tekstbeschrijving van deze afbeelding
QR-code op een blauwe achtergrond. In het midden van de QR-code staat het go-e-logo. Daaronder staat de Apple App Store-badge met de Duitse tekst Laden im App Store [Download in de App Store]. De QR-code is voor de go-e-app in de Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Tekstbeschrijving van deze afbeelding
QR-code op een blauwe achtergrond met het go-e-logo in het midden. Daaronder staat de Google Play-badge met de Duitse tekst JETZT BEI Google Play [Ontdek het op Google Play]. De QR-code is voor de go-e-app in Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 De go-e-lader configureren
Nadat de lader is geïnstalleerd en op de voeding is aangesloten, stelt u hem in de app in en verbindt u hem met uw Wi‑Fi-netwerk.
4.1 Een nieuwe go-e Charger verbinden

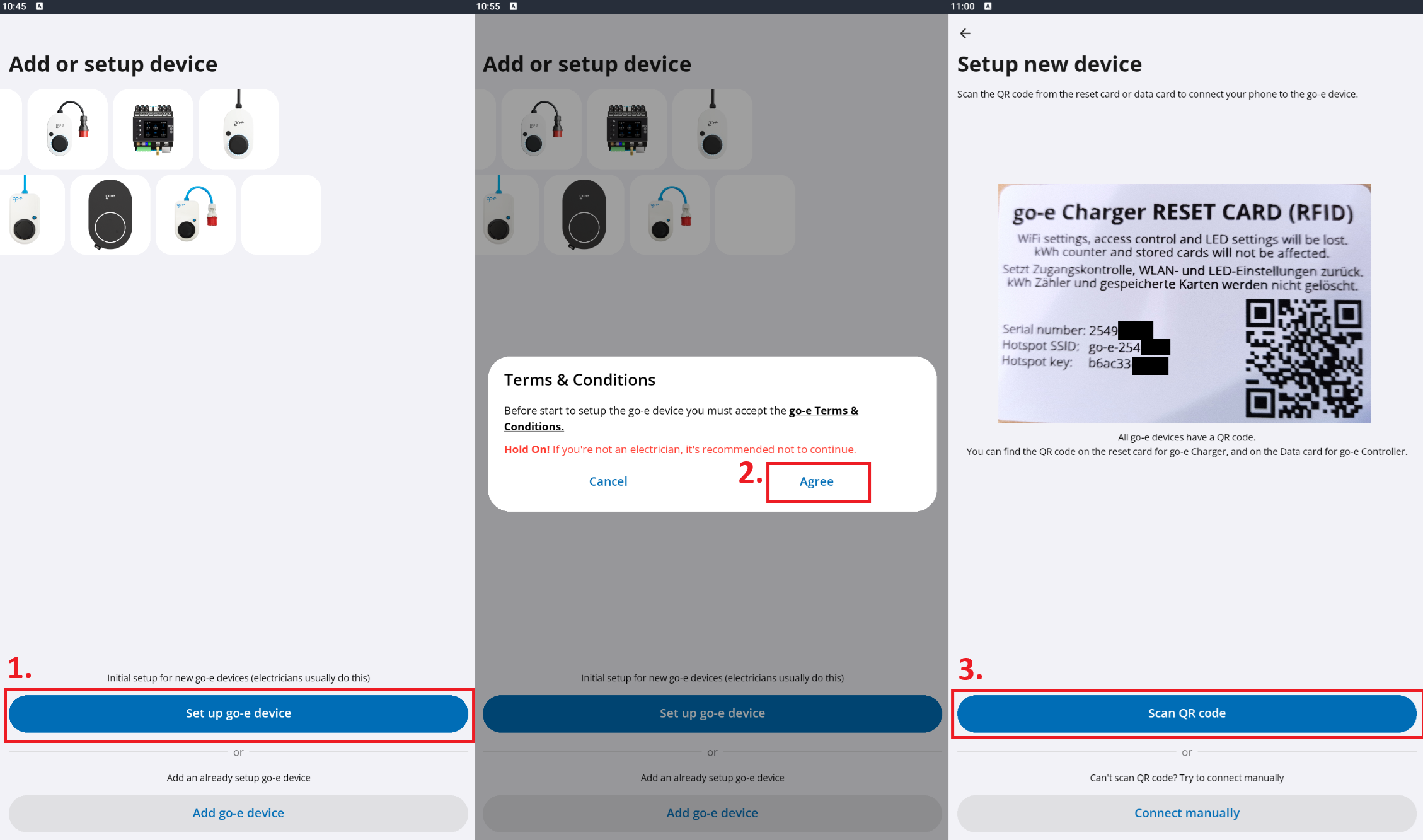

Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de go-e-app (Android-telefoon), van links naar rechts. Scherm 1 (tijd 10:45), titel Add or setup device: raster met afbeeldingen van go-e-apparaten (wallboxladers met kabels, een DIN-railcontroller met display, witte en zwarte wallboxen); daaronder een blauwe knop (rood kader, 1.) om een go-e-apparaat in te stellen en een grijze knop Add go-e device. Scherm 2 (tijd 10:55, grijze achtergrond): hetzelfde apparatenraster; dialoogvenster Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Knoppen Cancel en Agree (Agree gemarkeerd met een rood kader en 2.). Scherm 3 (tijd 11:00), titel Setup new device: tekst Scan the QR code from the reset card or data card to connect your phone to the go-e device. Foto van een kaart met de titel go-e Charger RESET CARD (RFID) met de tekst: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [Duits: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (rest zwart gemaakt); Hotspot SSID: go-e-254 (rest zwart gemaakt); Hotspot key: b6ac33 (rest zwart gemaakt); rechts een QR-code. Onder de kaart: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Een blauwe knop onderaan (rood kader, 3.) om de QR-code te scannen.
5 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
6 De laadpaal toevoegen aan Reduxi
Maak de OCPP-configuratie tussen de go-e Charger en de Reduxi Controller.
6.1 Basisinstellingen
Log in op de lokale Reduxi Configurator (zie Punt 5) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap de basisinstellingen:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: een naam naar keuze

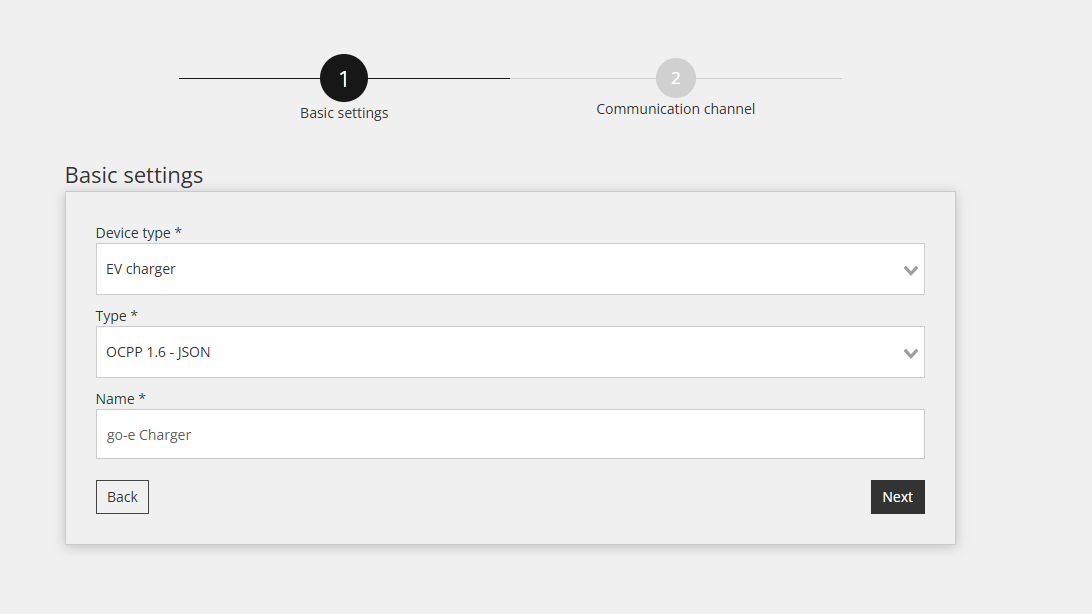

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard van de Reduxi Configurator, stap 1 Basic settings. Voortgangsbalk: stap 1 Basic settings (actief, donkere cirkel), stap 2 Communication channel (grijs). Formulier Basic settings: Device type *: EV charger (keuzelijst); Type *: OCPP 1.6 - JSON (keuzelijst); Name *: go-e Charger (tekstveld). Knoppen: Back (links, omlijnd) en Next (rechts, donker).
6.2 Communicatie-instellingen
In de tweede stap stelt u het communicatiekanaal voor OCPP in. Definieer de Device identifier (naar keuze). De Reduxi Controller genereert de URL voor OCPP JSON 1.6 automatisch. Voeg /Device ID toe aan het einde van deze URL.
| Parameter | Waarde |
|---|---|
| Apparaat-ID | Een naam naar keuze, bijvoorbeeld my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Gegenereerd door de controller, onderaan de pagina getoond. Voeg /Device ID toe aan het einde. Voorbeeld: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de wizard in Reduxi Configurator, stap 2 Communication channel. Voortgangsbalk: 1 Basic settings (klaar), 2 Communication channel (actief), 3 Advanced settings (grijs). Sectietitel: Communication channel and device configuration. Velden: Device identifier *: my_station_ID1 (blauw gemarkeerd vak); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (hint: In effect when manual override is selected); Forward communication to backend OCPP server: leeg; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (alleen-lezen, blauw gemarkeerd vak, kopieerpictogram rechts). Knoppen: Back (links), Test communication (omlijnd) en Next (donker) rechts.
U hebt het IP-adres, het pad en de Device identifier nodig in Punt 7.
7 OCPP configureren in de go-e-app
Plak de OCPP-gegevens van de Reduxi Controller in de OCPP-instellingen van de go-e-app.

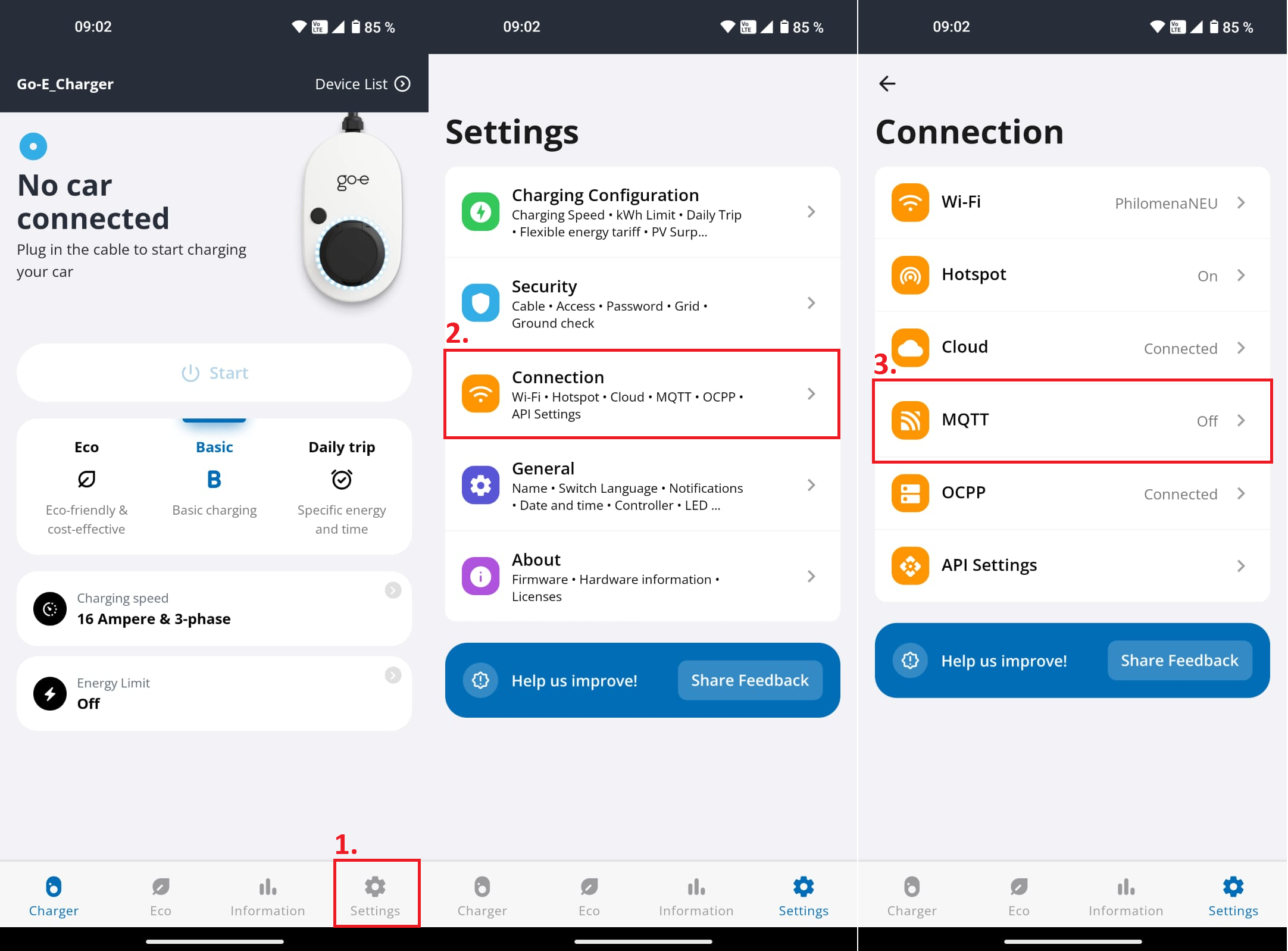

Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de go-e-app (Android-telefoon, statusbalk 09:02, batterij 85 %), van links naar rechts. Scherm 1 (tabblad Charger): koptekst Go-E_Charger met Device List; tekst No car connected, Plug in the cable to start charging your car; afbeelding van een witte go-e-lader; knop Start (grijs); modi Eco (Eco-friendly & cost-effective), Basic (geselecteerd, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Onderste tabs: Charger, Eco, Information, Settings. Een rood kader met het cijfer 1. markeert de tab Settings. Scherm 2 (Settings): items Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); een blauwe banner Help us improve! met een knop Share Feedback. Een rood kader met 2. markeert het item Connection. Scherm 3 (Connection): items Wi-Fi: (netwerknaam weggelaten); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; blauwe banner Help us improve! met Share Feedback. Een rood kader met 3. markeert het item MQTT (waarde Off).
192.168.1.138

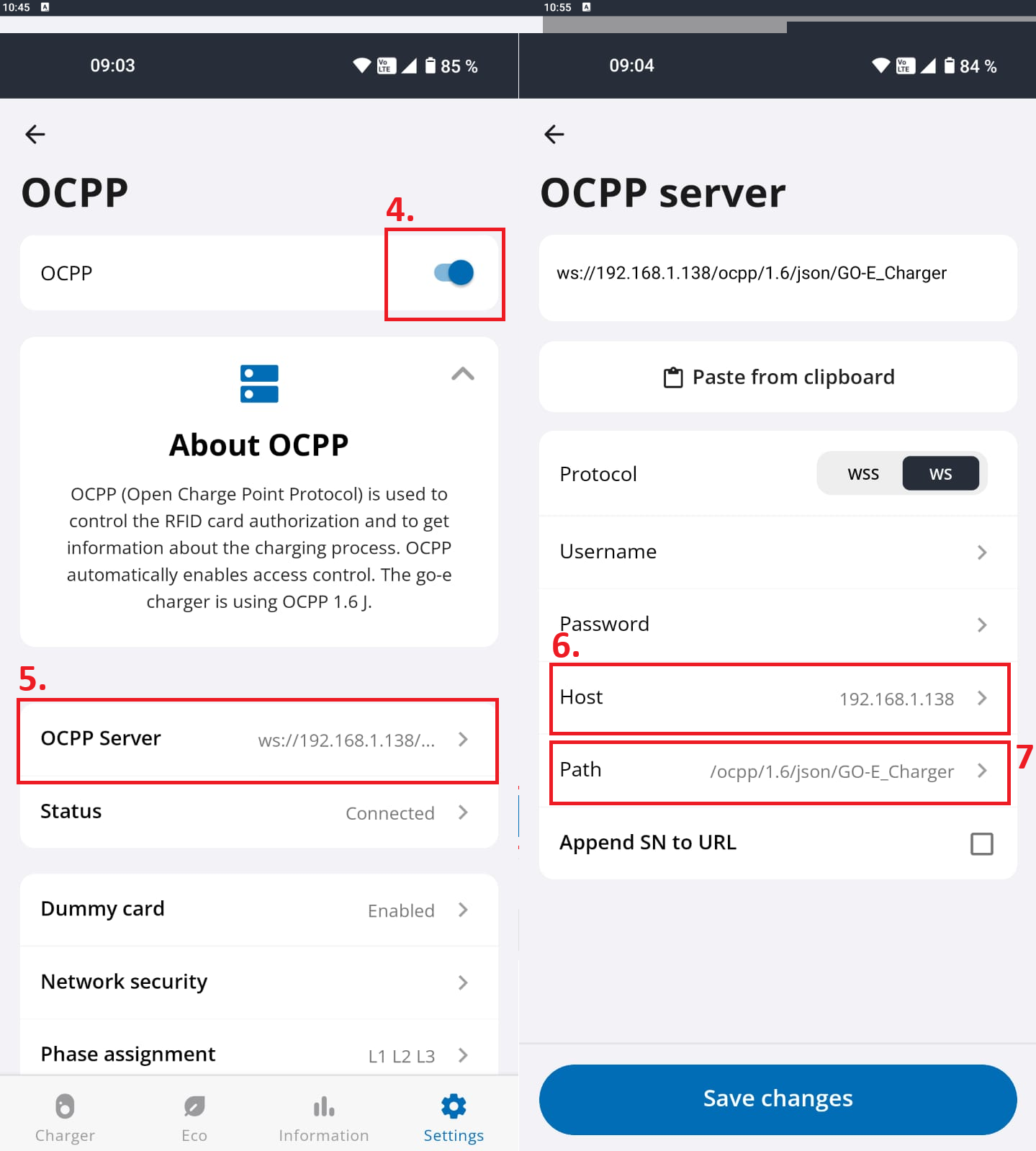

/ocpp/1.6/json/my_station_ID1Tekstbeschrijving van deze afbeelding
Schermafbeelding van twee schermen van de go-e-app (Android-telefoon), van links naar rechts. Scherm 1 (OCPP, tijd 09:03, batterij 85 %): pijl terug en titel OCPP; schakelaar OCPP: aan (gemarkeerd met een rode 4.); sectie About OCPP met de tekst: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; item OCPP Server: ws://192.168.1.138/... (gemarkeerd met een rood kader en 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; onderste tabs Charger, Eco, Information, Settings (Settings actief). Scherm 2 (OCPP server, tijd 09:04, batterij 84 %): titel OCPP server; URL-veld: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; knop Paste from clipboard; Protocol: WSS / WS (WS geselecteerd); Username; Password; Host: 192.168.1.138 (rood kader, 6.); Path: /ocpp/1.6/json/GO-E_Charger (rood kader, 7.); Append SN to URL: selectievakje niet aangevinkt; knop Save changes (blauw).
8 Communicatie testen
Klik in de wizard op Done als u dat nog niet hebt gedaan: pas met Done wordt het apparaat aangemaakt. Voer daarna de communicatietest uit.

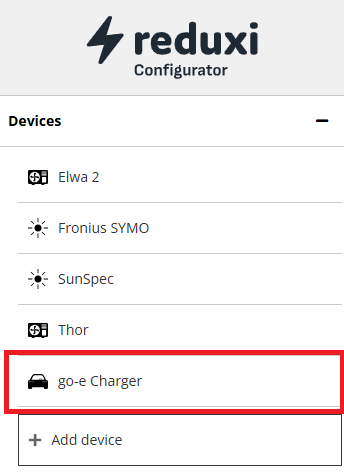

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de apparatenlijst in de Reduxi Configurator. Kop: reduxi-logo met de tekst Configurator. Sectie Devices (min-pictogram). Items: Elwa 2 (warmtepompicoon); Fronius SYMO (zonicoon); SunSpec (zonicoon); Thor (warmtepompicoon); go-e Charger (autoicoon, gemarkeerd met een rood kader). Daaronder: een knop Add device met een plusicoon.

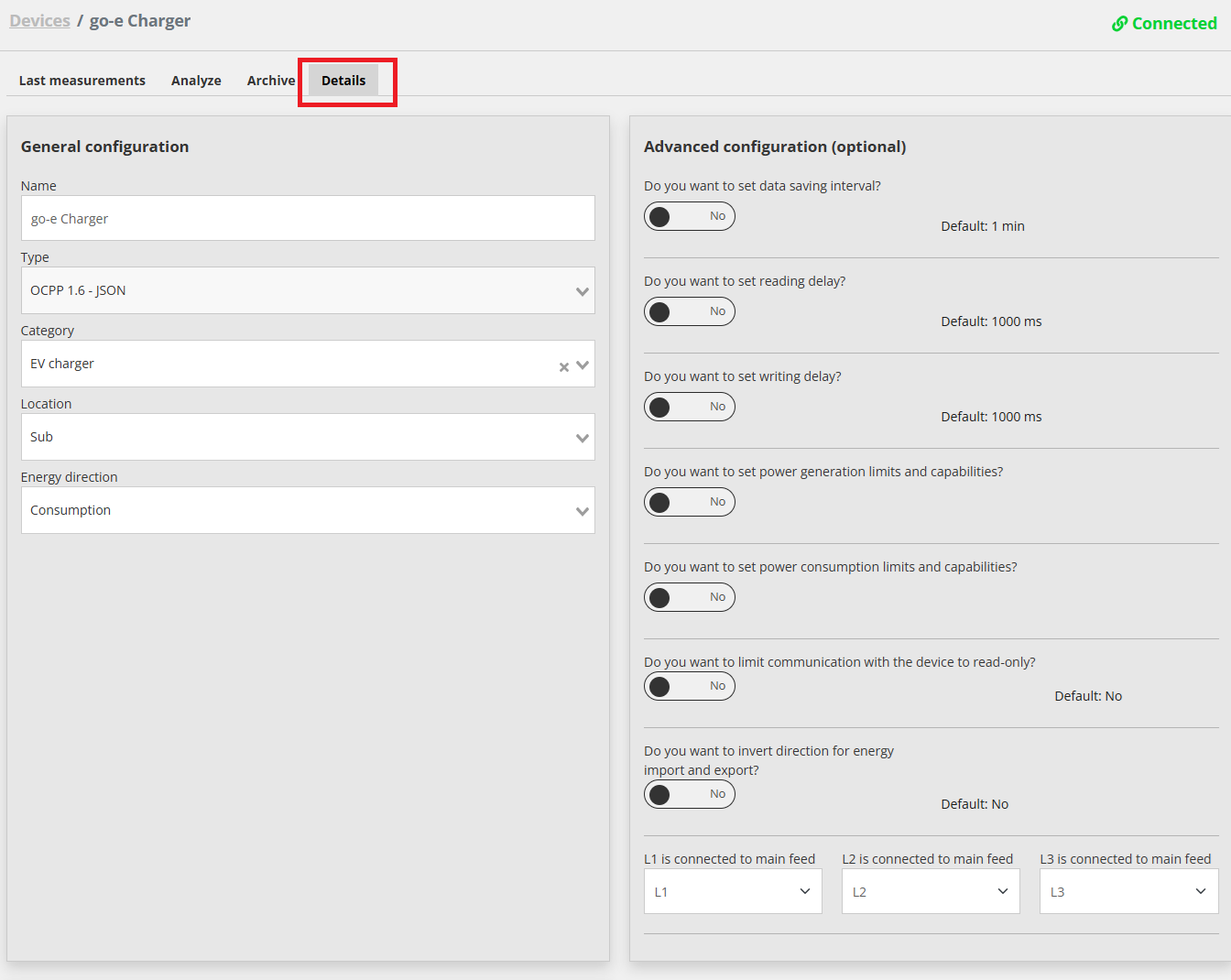

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Reduxi-apparaatpagina "Devices / go-e Charger" met rechtsboven de groene status "Connected". Tabbladen: Last measurements, Analyze, Archive, Details; het tabblad Details is geselecteerd en gemarkeerd met een rood kader. Linkerpaneel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Rechterpaneel "Advanced configuration (optional)" met schakelaars, allemaal op No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Onderste rij met keuzelijsten: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.

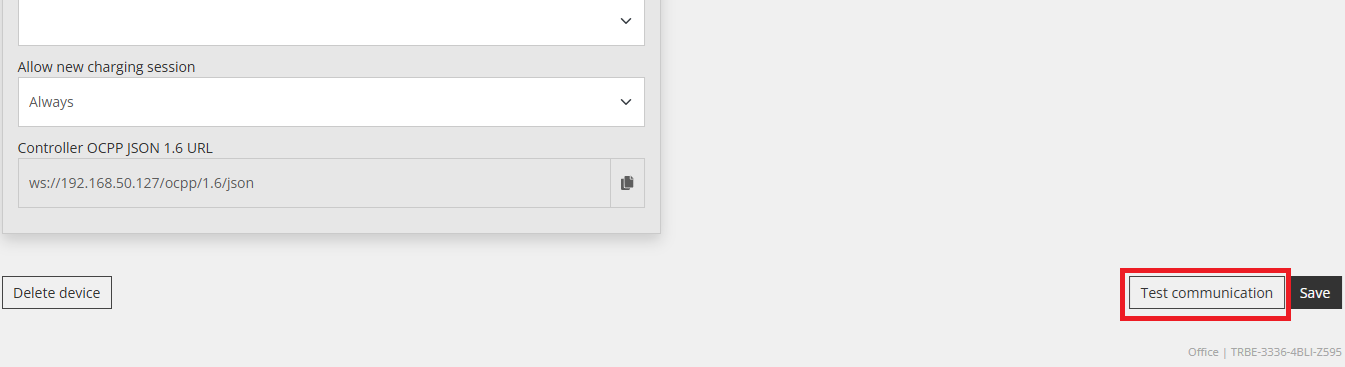

Tekstbeschrijving van deze afbeelding
Schermafbeelding van het onderste deel van het tabblad Details van een apparaat in de Reduxi Configurator. Zichtbare velden: een keuzelijst (leeg, bovenaan afgesneden); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (alleen-lezen, kopieericoon). Knoppen onderaan: Delete device (links, omlijnd); Test communication (omlijnd, gemarkeerd met een rood kader) en Save (donker) aan de rechterkant. Kleine grijze voettekst rechtsonder: Office | TRBE-3336-4BLI-Z595.
De test geeft een van drie resultaten:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van het dialoogvenster Test communication in de Reduxi Configurator, met rechtsboven een sluitkruisje. Tekstvak met de groene melding: Successful readout from device. Knop: Close (donker, rechtsonder). De pagina achter het dialoogvenster is grijs.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" en rechtsboven een sluitknop (x). Eerste vak: "Unable to communicate with device." Tweede vak: "Number of devices found on OCPP - JSON 1.6: 1" en "Device identifier: my_station_ID1". Knop rechtsonder: Close.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van een dialoogvenster met de titel "Test communication" en een sluitknop (x) rechtsboven, weergegeven boven een gedimde pagina. Eerste vak: "Unable to communicate with device." Tweede vak: "Number of devices found on OCPP - JSON 1.6: 0". Knop rechtsonder: Close.
9 De metingen controleren
9.1 Laatste metingen
Controleer na een geslaagde test de meetwaarden onder Devices – Last measurements in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de weergave Last measurements van een apparaat in de Reduxi Configurator. Tabbladen: Last measurements (actief), Analyze, Archive. Rechtsboven: keuzelijst voor het ververssinterval Each second en een verversknop. Kaart Control type: knoppen Auto (geselecteerd, turquoise), Manual, Off, Boost; tijdstempel 10. 05. 2024 07:28:27. Kaart Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (tijdstempels 10. 05. 2024 07:28:45 tot 07:28:46). Kaart Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Kaart Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Kaart Other: Control type AUTO; State name AVAILABLE; Communication error OFF (tijdstempel 07:28:42).
9.2 Bewaken en aansturen
Nadat het apparaat is toegevoegd in de Reduxi Configurator, bewaakt en bedient u het in de Reduxi cloud application.
Om het laden aan te sturen met dynamische prijzen en dynamische tarieven, stelt u onder Devices het control type van de lader in op AUTO en definieert u een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–4): Verzamel de documenten en apparatuur, installeer de go-e-app en verbind de lader met het Wi‑Fi-netwerk van de controller.
go-e charger (punt 7): Schakel OCPP in via de go-e-app en voer de host en het pad van de Reduxi Controller in.
Toevoegen aan Reduxi (punt 5–6, 8): Log in, voeg een OCPP 1.6 - JSON-apparaat toe, bepaal de Device identifier en voer Test communication uit.
In gebruik nemen (punt 9): Controleer de laatste metingen en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| Test communication: Unable to communicate with device 1 | De Device identifier is niet ingesteld of komt niet overeen. De naam aan het einde van het pad in de go-e-app moet exact overeenkomen met de Device identifier (punt 6.2, punt 7). |
| Test communication: No device with OCPP 1.6 communication is found | Controleer of OCPP is ingeschakeld in de go-e-app en of host en pad kloppen (punt 7). De lader en de controller moeten zich in hetzelfde Wi‑Fi-netwerk bevinden (punt 4.1). |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
