Sluit Reduxi aan op hybride omvormer Deye. Communicatie wordt ingesteld met RS-485 verbinding en maakt gebruik van het Modbus-protocol. Reduxi kan uw elektriciteitsrekening met 70% verlagen.



Afbeelding van hybride omvormer Deye (1 fase) Afbeelding van hybride omvormer Deye (3 fase LV)



        Afbeelding van hybride omvormer Deye (3-fase HV)

Specifieke modellen:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8 kW | Enkele fase | 2 MPPT | Hybride omvormer | Ondersteund LV-batterij --> Link naar gebruikershandleiding: Gebruikershandleiding | Enkele fase hybride omvormer laagspanning (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Drie fasen | 2 MPPT | Hybride omvormer | Ondersteund LV-batterij --> Link naar gebruikershandleiding: Gebruikershandleiding | Drie fasen hybride omvormer laagspanning (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Drie fasen | 2 MPPT | Hybride omvormer | Ondersteund HV-batterij --> Link naar gebruikershandleiding: Gebruikershandleiding | Drie fasen hybride omvormer hoogspanning (HV)

Belangrijke informatie!:

Als Lage Spanning (LV) wordt geselecteerd voor installatie, kan alleen een RTU-verbinding worden gebruikt om toegang te krijgen tot de Modbus-interface.

Als Hoge Spanning (HV) wordt geselecteerd, kan ook de Solarman-dongle met Modbus TCP/IP worden gebruikt om toegang te krijgen tot de Modbus-interface.

1. Fysieke verbinding tussen Reduxi en Deye Hybrid omvormer

Om de Reduxi-controller aan te sluiten op de hybride omvormer Deye, moet de fysieke RS-485-seriële verbinding aan beide zijden correct worden ingesteld.



1.1 Reduxi-controllerzijde van RS-485-aansluiting

Alle relevante verbindingsinformatie is toegankelijk op Reduxi Controller-site onder punt 2.3.4 Communicatie-interfaces.



1.2 Hybride omvormer zijde van RS-485 seriële verbinding

Hybride Omvormer Deye gebruikt een RJ-45-connector voor fysieke verbinding met de Modbus-poort. Handleidingen geven informatie over de locatie van de havens.



Enkelfasige hybride omvormer LV:

• Echte afbeelding van een hybride 1-fase-omvormer waarop te zien is waar de ModBUS-poort zich op de printplaat bevindt. Bovendien is er rechts een afbeelding voor de juiste bedrading, BELANGRIJK.



Drie-fase hybride omvormer LV:

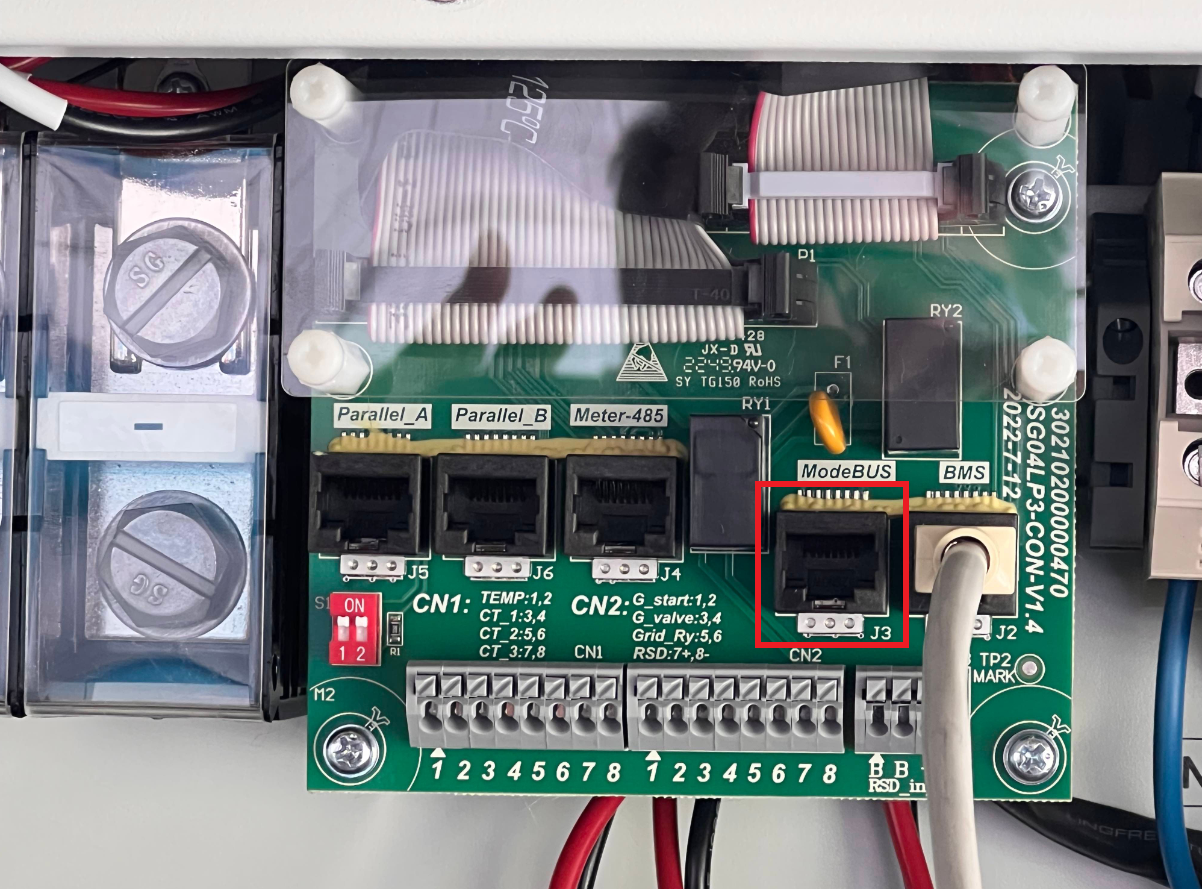

• Echte afbeelding van een driefasige hybride omvormer LV waarop te zien is waar de ModBUS-poort zich bevindt in de hybride omvormer op de printplaat. Bovendien is er rechts een afbeelding voor de juiste bedrading, BELANGRIJK.



Drie-fase hybride omvormer HV:

• Schematische afbeelding (uit de handleiding) voor een driefasige hybride HV-omvormer +, waarop te zien is waar ModBUS-poort zich bevindt in de hybride omvormer op de printplaat.



2. Voeg een nieuw apparaat (Hybride Inverter Deye) toe aan Reduxi Controller

Zodra de fysieke verbinding aan beide kanten tot stand is gebracht, kan de hybride omvormercommunicatie worden toegevoegd en getest.



2.1 Apparaat toevoegen

Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop Apparaat toevoegen te klikken.

2.2 Selecteer het apparaat dat u wilt toevoegen

Selecteer in de eerste stap de basisinstellingen:

• Selecteer apparaattype: Hybride omvormer,
• Selecteer type: Deye Hybrid Inverter 3P of Deye Hybrid Inverter High Voltage 3P,
• En definieer de naam.

2.3 Communicatiekanaal en apparaatconfiguratie.

In de tweede stap moeten de communicatieparameters correct worden ingesteld. Deze worden in twee delen verdeeld.

• Het eerste deel is bedoeld voor Modbus (RTU)-instellingen. De standaardinstellingen worden in de onderstaande afbeelding weergegeven.

• Het tweede deel is bedoeld voor Modbus (RTU)-instellingen (Modbus-eenheid-ID) en voor extra opties, gemarkeerd met een blauwe rechthoek.

In de extra optie moet u het volgende definiëren:

• Modbus-eenheid-ID: schrijf slave-ID van ModBUS-apparaat
• CT/meter: Interne/Externe CT of Meter
• PV: ja/nee
• Batterij: ja/nee



2.4 Communicatietest

After completing the Communication channel and device configuration settings, a test if communication is working can be performed with Test communication button.

De respons kan worden gecategoriseerd in twee communicatiereacties:

Geval 1: Communicatie verloopt naar behoren

Geval 2: Communicatie verloopt niet goed

Als de communicatie niet werkt, probeer dan verschillende Modbus-instellingen of controleer de fysieke verbinding.



2.5 Geavanceerde instellingen

De derde stap is bedoeld om geavanceerde instellingen te maken op basis van uw specifieke instellingen (situatie op locatie). Klik op de knop 'Gereed' rechtsonder, na alle invoervelden.



2.6 Geavanceerde instellingen per onderdeel

Invoerveld	Uitleg
Wilt u het interval voor het opslaan van gegevens instellen?	Definieer het gewenste opslaginterval, ingesteld op de Reduxi Controller. Op basis van het gedefinieerde opslaginterval worden gegevens opgeslagen in de lokale database op Reduxi Controller. Het lezen en schrijven van gegevens gebeurt op basis van de 'Leesvertraging' en 'Schrijfvertraging', die standaard zijn ingesteld op 1000 ms. Met het opslaginterval wordt gedefinieerd dat voor elke (1 minuut) gelezen of geschreven gegevens (elke 60 gelezen of geschreven gegevens) gegevens worden opgeslagen in de Reduxi Controller-database.   Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de leesvertraging instellen?	Definieer het interval voor de frequentie waarmee gegevens van het apparaat worden gelezen.   Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de schrijfvertraging instellen?	Definieer het interval voor de frequentie waarmee gegevens naar het apparaat worden geschreven.   Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u grenzen en mogelijkheden voor stroomopwekking vaststellen?	Definieer de onder- en bovengrens voor de elektriciteitsopwekking (kW). Zodra de limieten zijn ingesteld, zal de omvormer energie produceren als de stroomproductie binnen de limieten blijft. Is dit niet het geval, dan zal de omvormer geen energie produceren.    Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de limieten en mogelijkheden voor stroomverbruik instellen?	Definieer onder- en bovengrenzen voor het stroomverbruik (kW). Zodra er limieten zijn ingesteld, verbruikt de omvormer alleen energie voor het opladen van de accu als de vraag naar stroom binnen de limieten blijft. Is dit niet het geval, dan laadt de omvormer de accu niet op.    Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de batterijcapaciteit instellen?	Voor alle Deye Hybrid Inverters geldt dat de batterijcapaciteit rechtstreeks van de Hybrid Inverters afkomstig is. In dit geval worden de automatische parameters van de batterijcapaciteit uit de hybride omvormer gelezen en in de lokale database opgeslagen.   Selecteer JA als u wilt wijzigen wat er op de omvormer staat.
Wilt u een minimale batterij-SOC instellen?	Voor alle Deye Hybride Omvormers wordt de minimale batterij-SOC rechtstreeks verkregen van de Hybride Omvormers. In dit geval wordt de parameter van de minimale batterij-SOC uitgelezen van de hybride omvormer. Wijzigingen van de minimale batterij-SOC-limiet kunnen nog steeds worden uitgevoerd door het invoerveld te wijzigen in JA en de minimale batterij-SOC in te stellen.   Selecteer JA als u de standaardwaarde wilt wijzigen.  Let op: controleer of de garantie nog geldig is als u deze parameter wijzigt.
Wilt u de maximale batterij-SOC instellen?	Voor alle Deye Hybride Omvormers wordt de maximale batterij-SOC rechtstreeks verkregen van de Hybride Omvormers. In dit geval wordt de parameter van de maximale batterij-SOC uitgelezen van de hybride omvormer. Wijzigingen aan de maximale batterij-SOC-limiet kunnen nog steeds worden doorgevoerd door het invoerveld te wijzigen in JA en de maximale batterij-SOC in te stellen.   Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de communicatie met het apparaat beperken tot alleen-lezen?	Communicatie vindt op twee manieren plaats (LEZEN, SCHRIJVEN). Als het invoerveld op NEE is ingesteld, zijn de opties voor lezen en schrijven ingeschakeld. Als het invoerveld op JA is ingesteld, is alleen de leesoptie ingeschakeld.    Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u de richting van energie-import en -export omkeren?	Als de energiestroom het verkeerde teken heeft, bijvoorbeeld import- in plaats van exportenergie, kunt u dit teken omwisselen door deze functie in te schakelen.   Selecteer JA als u de standaardwaarde wilt wijzigen.
Wilt u het apparaat uitsluiten van het overzicht?	Op de startpagina worden gegevens van het apparaat weergegeven, die inzicht geven in het stroomverbruik en de stroomproductie. Als het invoerveld op JA is ingesteld, worden alle gegevens die op de startpagina worden weergegeven, uitgesloten van de visualisaties van de vermogensstroom. Bijvoorbeeld: PV, batterij en in sommige gevallen de netmeter (als er geen andere netmeter is geïnstalleerd) worden uitgesloten en niet in het overzicht weergegeven. Selecteer JA als u de standaardwaarde wilt wijzigen.
L1,L2,L3 is aangesloten op de hoofdvoeding	Indien L1 niet is aangesloten op de L1-hoofdvoeding, dient de juiste hoofdvoeding (L2 of L3) te worden gekozen. Indien L2 niet op de L2-hoofdvoeding is aangesloten, dient de juiste hoofdvoeding (L1 of L3) te worden gekozen. Indien L3 niet op de L3-hoofdvoeding is aangesloten, dient de juiste hoofdvoeding (L1 of L2) te worden gekozen.   Bij een eenfase-apparaat kunt u voor L2 en L3 'niet aangesloten' selecteren en op L1 de juiste hoofdvoeding (L1, L2, L3) selecteren.



3. Controle type

Verschillende besturingstypen beïnvloeden de manier waarop de Reduxi-controller het geselecteerde apparaat bestuurt. Besturingstypevindt u onder de menuboom aan de linkerkant van het scherm. Klik daar op het apparaat om de menuboom uit te vouwen en selecteer vervolgens het apparaat. Als het apparaat over de mogelijkheid tot regeling beschikt, is de kaart Regeltype zichtbaar onder het laatste meettabblad.

Afhankelijk van uw keuze in het venster Besturingstype, kan de gebruiker kiezen tussen de automatische of handmatige modus.

Controle type:

• Auto: In de automatische modus worden alle vermogenslimieten (verbruik en productie op het net) voor de omvormer rechtstreeks verkregen uit een door de gebruiker gedefinieerde strategie. Om te leren hoe je strategieën correct instelt, lees je het speciale artikel dat hier beschikbaar is: Hoe je strategieën correct instelt.
• Handmatige modus: In In de handmatige modus worden alle vermogenslimieten voor de omvormer (verbruik en productie op het net) rechtstreeks door de gebruiker ingesteld. Zodra de gebruiker de handmatige modus selecteert, worden er vier extra opties beschikbaar (Max. productie, Eigen verbruik, Max. verbruik, Piekafvlakking).

3.1 Maximaal productie

Maximale productie is bedoeld voor situaties waarin de gebruiker ervoor kiest om zoveel mogelijk energie aan het net te leveren, afkomstig van PV of batterijopslag.

De vermogenslimieten voor export en import uit het net worden echter beperkt door de instellingen van de twee parameters in de rechterkaarten 'Limieten voor actieve vermogensexport/-import uit het net'.

1. Dit is het geval wanneer er niet voldoende PV-productie is:

• PV-productie is 0
• of
• PV-productie is lager dan de actieve vermogenslimiet van het net
• En
• Batterijopslag SOC ligt boven minimale SOC

Vervolgens wordt de batterijopslag ontladen totdat de actieve vermogenslimiet van het net wordt bereikt.



2. Dit is het geval wanneer er voldoende PV-productie is:

• PV-productie omvat het verbruik van gebouwen
• En
• PV-productie is hoger dan de actieve vermogenslimiet van het net
• En
• Batterijopslag SOC is onder maximale SOC

dan wordt de batterijopslag opgeladen door het overschreden vermogen, totdat de batterijopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt tot een niveau dat de actieve vermogenslimiet van het netexportvermogen niet overschrijdt.

Na afloop van de PV-productiedag, nogmaals 1. geval wordt gebruikt.

Let op: Wanneer maximale productie als voorkeursmodus in Reduxi wordt gekozen, worden de fasen mogelijk niet gelijkmatig belast. Dat wil zeggen dat het geëxporteerde vermogen varieert, afhankelijk van de fase. Dit gebeurt wanneer er op locatie (gebouw) overtollige energie beschikbaar is en de hybride omvormer in de zogenaamde "eerst verkopen"-modus staat. We willen hier benadrukken dat deze modus GEEN fase-energiebalans biedt.

3.2 Eigen verbruik

Zelfverbruik is bedoeld voor situaties waarin de gebruiker export en import in evenwicht wil brengen, zodat de netto som nul is. De Reduxi-controller bewaakt het nettoverbruik en de productie van het net, berekent het verschil hiertussen en neemt hierop actie.

De vermogenslimieten voor export en import uit het net worden echter beperkt door de instellingen van de twee parameters in de rechterkaarten 'Limieten voor actieve vermogensexport/-import uit het net'.

1. Dit is het geval wanneer er niet voldoende PV-productie is:

• PV-productie is 0
• of
• PV-productie is lager dan het verbruik van gebouwen
• En
• Batterijopslag SOC ligt boven minimale SOC

Dan wordt de batterijopslag ontladen totdat de nulwaarde van het actieve netvermogen is bereikt. De Reduxi-controller ontlaadt de batterijopslag om het verbruik van het gebouw te dekken.



2. Dit is het geval wanneer er voldoende PV-productie is:

• PV-productie omvat de productie van gebouwen
• En
• PV-productie is hoger dan de actieve vermogenslimiet van het net
• En
• Batterijopslag SOC is onder maximale SOC

dan wordt de batterijopslag opgeladen door het overschreden vermogen totdat de batterijopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt tot een niveau dat de actieve vermogenslimiet van het netexportvermogen niet overschrijdt.

Na afloop van de PV-productiedag, nogmaals 1. geval wordt gebruikt.



3.3 Maximaal verbruik

Maximaal verbruik is bedoeld voor situaties waarin de gebruiker ervoor kiest om zoveel mogelijk energie van het net te importeren. Deze modus wordt doorgaans gebruikt in combinatie met EVSE (Electric Vehicle Supply Equipment) en BSEE (Battery Storage Energy Equipment), waarmee de gebruiker het vermogen naar behoefte kan verhogen.

De vermogenslimieten voor zowel export als import van het net worden echter beperkt door de instellingen in de twee parameters in de rechterkaarten "Grid Export/Import active power limits".

1. Dit is het geval wanneer het verbruik van het gebouw lager is dan de actieve vermogenslimiet van het net:

• Het verbruik van het gebouw is lager dan de actieve vermogenslimiet van het net
• of
• Batterijopslag SOC is onder maximale SOC
• of
• EV is verbonden met EVSE maar laadt niet op

Vervolgens beginnen de batterijopslag en de EV met opladen totdat de actieve vermogenslimiet van het netimport is bereikt, totdat de maximale SOC van de batterijopslag of EV-batterij is bereikt.

2. Dit is het geval wanneer we PV-productie hebben:

• PV-productie is meer dan 0
• of
• Het verbruik van het gebouw is lager dan de actieve vermogenslimiet van het net
• of
• Batterijopslag SOC is onder maximale SOC
• of
• EV is verbonden met EVSE maar laadt niet op

dan wordt alle energie die door PV wordt geproduceerd eerst gebruikt door EVSE of batterijopslag. Wanneer beide maximale SOC's bereikt zijn, wordt er energie naar het net gestuurd, maar nog steeds niet meer dan de ingestelde actieve vermogenslimiet voor netexport. De batterijopslag zal pas ontladen worden als het gebouwverbruik niet groter is dan de PV-productie.



3.4 Piekafschaving

Peak shaving is bedoeld voor situaties waarin de gebruiker besluit om het actieve netimportvermogen te beperken wanneer de limiet is bereikt. De actieve vermogenslimiet voor netimport is belangrijk, stel in met twee parameters op de rechterkaarten die "actieve vermogenslimieten voor netimport/-export" definiëren

De vermogenslimieten voor zowel export als import van het net worden echter beperkt door de instellingen in de twee parameters op de rechterkaarten "Grid Export/Import power limits".

1. Het verbruik van het gebouw is lager dan het actieve vermogen van de netimport:

• PV-productie is kleiner dan 0 of gelijk aan 0
• of
• Het verbruik van het gebouw is hoger dan de actieve vermogenslimiet van het netimport
• En
• EV laadt op
• En
• Batterijopslag ligt boven de minimale SOC

Vervolgens begint de batterijopslag te ontladen om de stroom te leveren die nodig is voor het opladen van de elektrische auto. Zo wordt voorkomen dat de actieve vermogenslimiet van de netimport wordt overschreden.

Als er geen batterijopslag is, wordt het vermogen van de EV-lader verlaagd om de actieve vermogenslimiet van het netimport niet te overschrijden.

De batterij wordt opgeladen wanneer de actieve vermogenslimiet van het net is bereikt en er voldoende PV-productie zal zijn.



4. Metingen van het apparaat

Dit punt is bedoeld om de gebruiker de laatste controle te laten uitvoeren om te controleren of het apparaat en de verbinding goed werken. Onder Apparaat/"Apparaatnaam"/Laatste meting worden de metingen en instellingen weergegeven, zie onderstaande afbeelding.



Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt en bestuurd via de cloudapplicatie Reduxi.
