De Reduxi P1-WiFi-converter wordt gebruikt om berichten te ontvangen van verschillende energiemeters zoals Iskraemeco AM550, Sagemcom T211 en andere P1-meters.
Afbeelding: P1 poort Iskraemeco AM550 Afbeelding: Afdekking voor P1 poort Sagemcom T211
1. Fysieke verbinding tussen P1-poort en Reduxi-converter
De psychische verbinding wordt tot stand gebracht met een RJ-12 kabel, die ook wordt gebruikt om de P1-WiFi-converter van stroom te voorzien. Er is geen extra voeding nodig. RJ-12 kabel maakt deel uit van de levering van de P1-WiFi-converter.
1.1 Fysieke aansluiting voor Iskraemeco AM550:
De P1-poort bevindt zich in de rechterbovenhoek van de AM550 energiemeter. Verbind Iskraemeco AM550 meter met RJ12 kabel met Reduxi Converter via P1 poort. De Reduxi Converter wordt geleverd met een kabel. De groene LED van hierboven moet beginnen te branden.
Merk op dat in de praktijk de elektrische verdelers (DSO) niet-gecodeerde communicatie toestaan. Sommige energiemeters gebruiken echter nog steeds een versleutelde verbinding. Zonder encryptiesleutels kunt u testen of de verbinding van Iskraemeco AM550 naar Reduxi Controller werkt. Je krijgt informatie over of de communicatie werkt (gegevens worden ontvangen). Als de toetsen niet worden ingevoerd, kunnen er geen gegevens worden omgezet in een meting, maar kun je tenminste zien of de fysieke communicatie werkt. U kunt later sleutels toevoegen via een verbinding op afstand met de Reduxi-controller of (aanbevolen) door de elektrische distributeur te vragen om een niet-versleutelde verbinding te gebruiken.

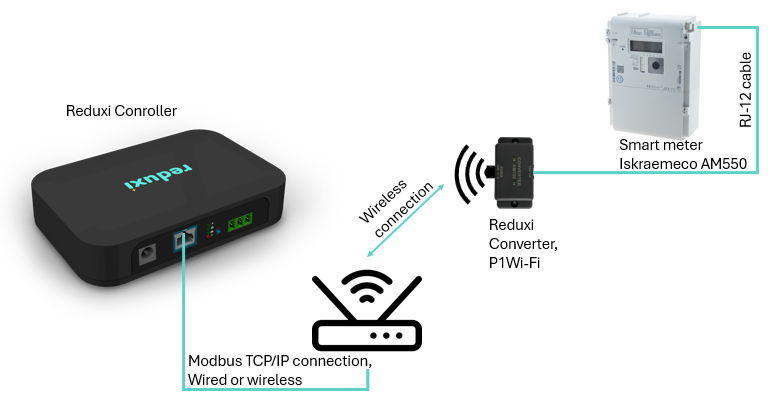

1.1.1 Draadloze verbinding met Reduxi Controller
Zie ook Reduxi-converter P1 WiFi voor meer informatie .

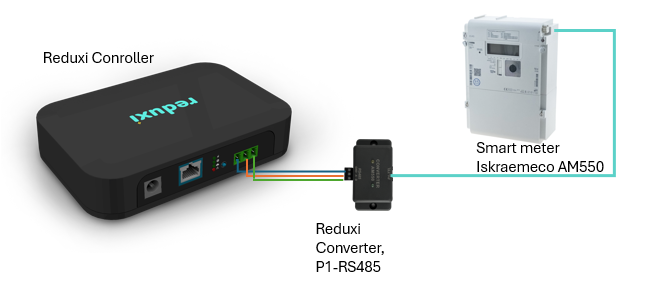

1.1.2 Aansluiting via kabel rechtstreeks op Reduxi Controller
Deze optie wordt weergegeven bij een bedrade RS485-verbinding

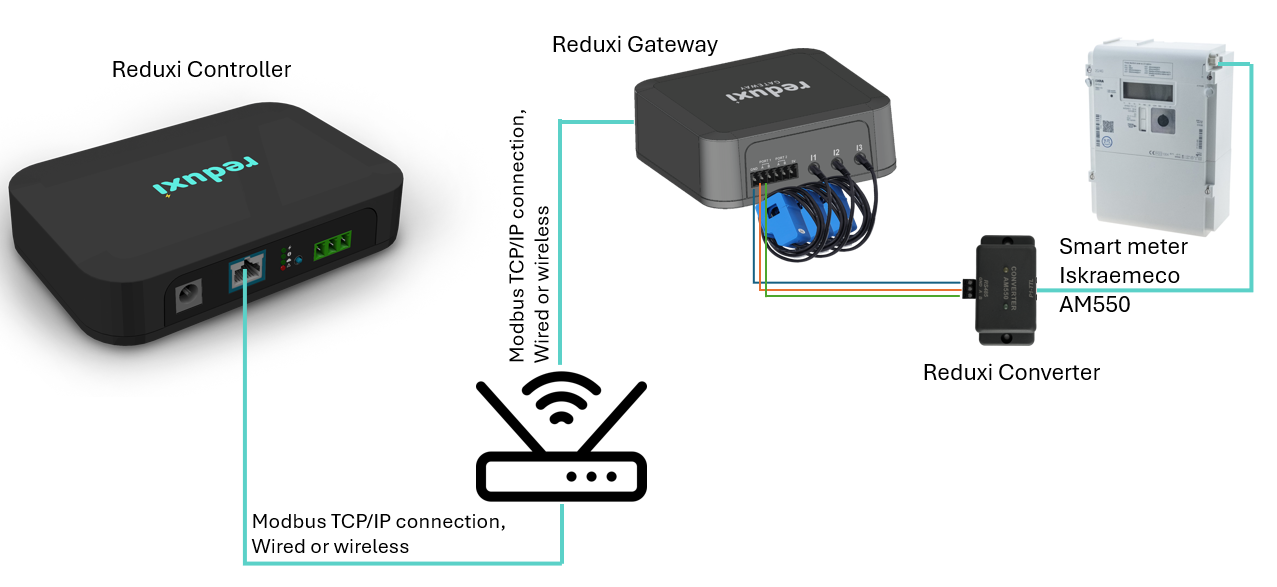

1.1.3 Fysieke verbinding met Reduxi Gateway en verbinding via Modbus TCP/IP met de
Reduxi-regelaar
Deze optie wordt weergegeven bij een bedrade RS485-verbinding
1.2 Fysieke aansluiting voor Sagemcom T211:

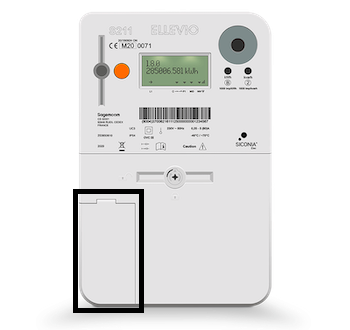

De P1-poort bevindt zich in de linker benedenhoek onder de plastic kap van de Sagemcom T211. Verbind de P1 poort van de Sagemcom T211 meter met de RJ12 kabel met de Reduxi Converter. De Reduxi Converter wordt geleverd met een kabel. De groene LED van hierboven moet beginnen te branden.
De verbinding tussen Smartmeter Sagemcom T211 en Reduxi Controller wordt op dezelfde manier tot stand gebracht als beschreven in de punten voor Iskraemeco:
- 1.1.1 Draadloze verbinding met Reduxi Controller
- 1.1.2 Aansluiting via kabel rechtstreeks op Reduxi Controller
- 1.1.3 Fysieke verbinding met Reduxi Gateway en verbinding via Modbus TCP/IP met de
2. Verbind P1 Wi-Fi met de Reduxi-controller
Voor de eerste configuratie moet u de Reduxi Converter verbinden met de Reduxi Controller via een WiFi-verbinding (TCP/IP). Volg voor meer informatie Reduxi Converter P1 WiFi

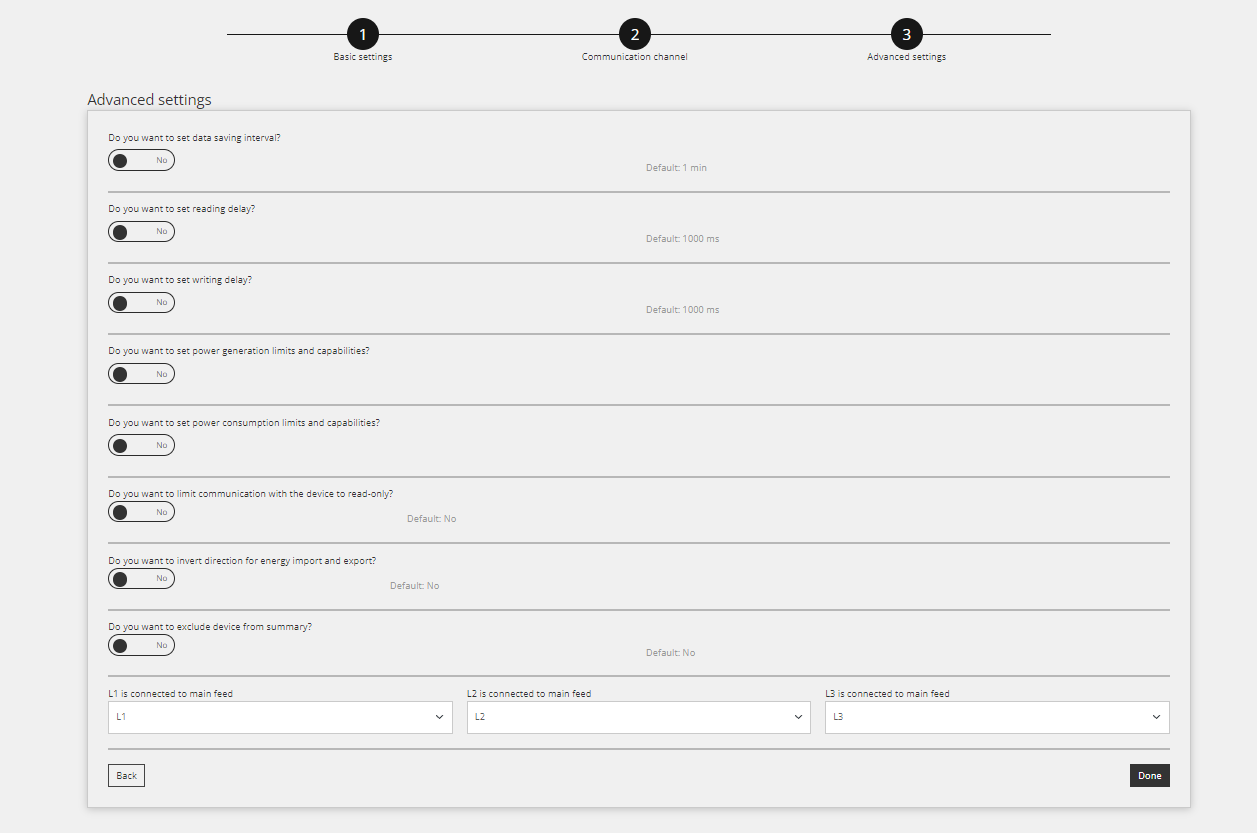

Geavanceerde instellingen
Vul de geavanceerde instellingen in en kies de parameters in de onderstaande afbeelding. Instellingen kunnen variëren afhankelijk van de locatie. Als je klaar bent, klik je op de knop "Gereed" rechtsonder op je scherm.

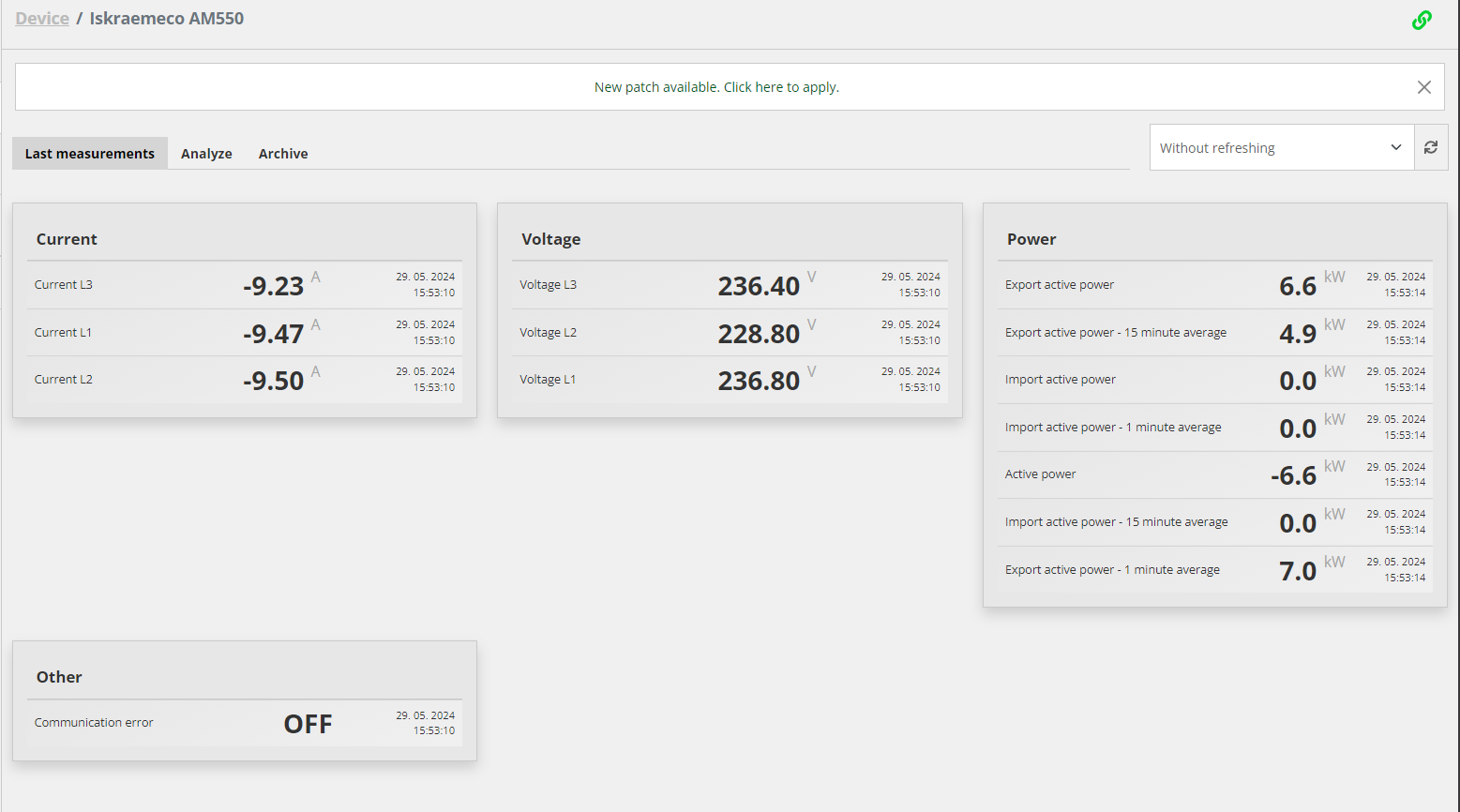

Laatste meting
Nadat de communicatie met het apparaat succesvol tot stand is gebracht, kunnen we een extra test uitvoeren door de waarden op het apparaat te controleren. Dit doe je door te klikken op de apparaatselectie op het beginscherm, waar we de nieuw toegevoegde energiemeter selecteren in de boomstructuur.
Zodra het apparaat met succes is toegevoegd via de configurator, kan het worden bewaakt en bestuurd via de cloudapplicatie Reduxi.
