1. Reduxi Gateway introductie

De Reduxi Gateway kan worden gebruikt als meetapparaat met stroomsensoren, als regelbaar apparaat om Smart Grid-contacten of dergelijke aan te sluiten, of als basisgateway om RS485-signalen om te zetten naar TCP/IP.

De Reduxi Gateway is een add-on apparaat voor de Reduxi controller die als primaire logica-eenheid dient. De Reduxi Gateway heeft twee RS485-poorten, drie ingangen voor stroomsensoren en twee relaisuitgangen. Het kan worden aangesloten op het lokale netwerk via een Ethernet-kabel of WiFi. Met Reduxi Gateway kan het RS485 signaal worden omgezet naar TCP/IP. Met deze functionaliteit worden oude apparaten die geen TCP/IP ondersteunen toegankelijk voor het lokale netwerk (LAN, WLAN). Bovendien is conversie naar TCP/IP handig als de bedrading naar het apparaat dat we willen meten te ingewikkeld is, in plaats daarvan wordt de Reduxy Gateway in de buurt van het apparaat geplaatst voor aansluiting via RS485 en communicatie naar de Reduxi Controller via TCP/IP.

Met behulp van stroomsensoren kunt u de Reduxi Gateway als meter gebruiken, waarbij het energieverbruik van het gemeten apparaat wordt gemeten door faselijnen van het apparaat te pakken met stroomsensoren. De Reduxi Gateway meet de stroom (absolute waarde, zonder de stroomrichting te kennen) en gebruikt 230V als standaardspanning, of hij neemt de spanning per fase over van een van de apparaten die op de Reduxi controller zijn aangesloten en die spanningsmetingen leveren.

Via de relaisuitgang kan de Reduxi Gateway apparaten aansturen die ON/OFF regeling ondersteunen, wat betekent dat de Reduxi Gateway ze aan of uit kan zetten. Een van de use cases is Smart Grid of EVU-contact, waarbij je warmtepompen kunt besturen door hun verbruik te verlagen of te verhogen. Het kan ook worden gebruikt voor andere toepassingen, waar een basis AAN/UIT-apparaatregeling wordt gebruikt.

U vindt toegang tot de gebruikershandleiding: de Reduxi Gateway handleiding



1.1 Aanwijzingslichten van Reduxi Gateway

Voor een snel overzicht van de status van de Reduxi Gateway worden indicatielampjes gegeven:

Uitleg van elk licht:

• LED 1:
  • groen = voeding AAN
  • blauw = verbonden met internet
  • rood= fout, wit = update/reset

• LED 2:
  • groen knipperend = uitlezing op PORT 1
  • blauw knipperend = schrijven op PORT 1

• LED 3:
  • groen knipperend = uitlezing op PORT 2
  • blauw knipperend = schrijven op PORT 2

• LED 3:
  • geel = Modbus-communicatie

• LED 4:
  • groen = relais 1 AAN
  • bule = relais 2 AAN
  • turkoois = relais 1 en relais 2 AAN

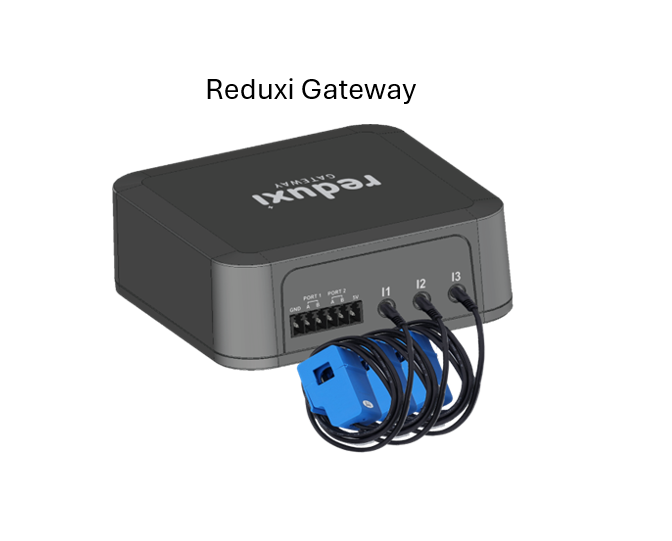

Symbolische afbeelding van de Reduxi-poort:

2. Eerste verbinding met Reduxi Gateway

Reduxi Gateway biedt twee aansluitmogelijkheden, de eerste is om met een ethernetkabel direct op het netwerk (LAN) aan te sluiten en de tweede is om aan te sluiten op het access point van Reduxi Gateway.



2.1 Bekabelde verbinding

Sluit de Reduxi Gateway fysiek aan op het lokale netwerk (LAN), op een internet switch of router. Zorg er eerst voor dat Reduxi Gateway is aangesloten op de voeding, die is meegeleverd met de Reduxi Gateway. Eenmaal verbonden met het LAN, zou de Reduxi Gateway configurator automatisch moeten verschijnen ("popup") in uw standaard browser. Indien dit niet het geval is, volg dan de instructies van 2.3 Invoegen in Reduxi Gateway Configurator.

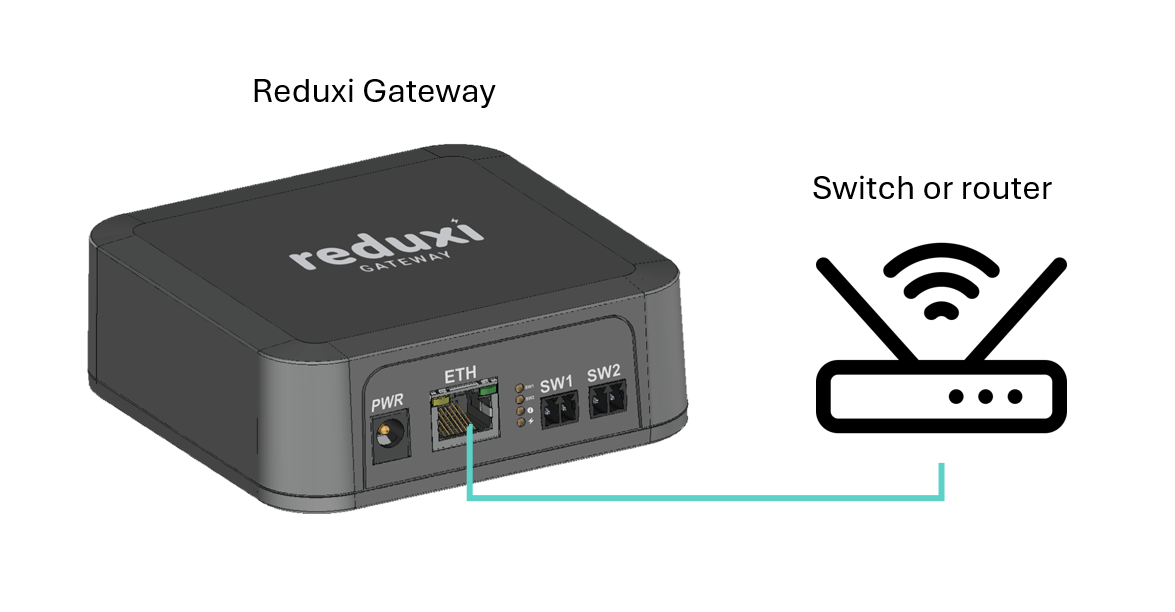

Symbolische afbeelding van Reduxi Gateway verbinding met switch/router:



2.2 Draadloze verbinding

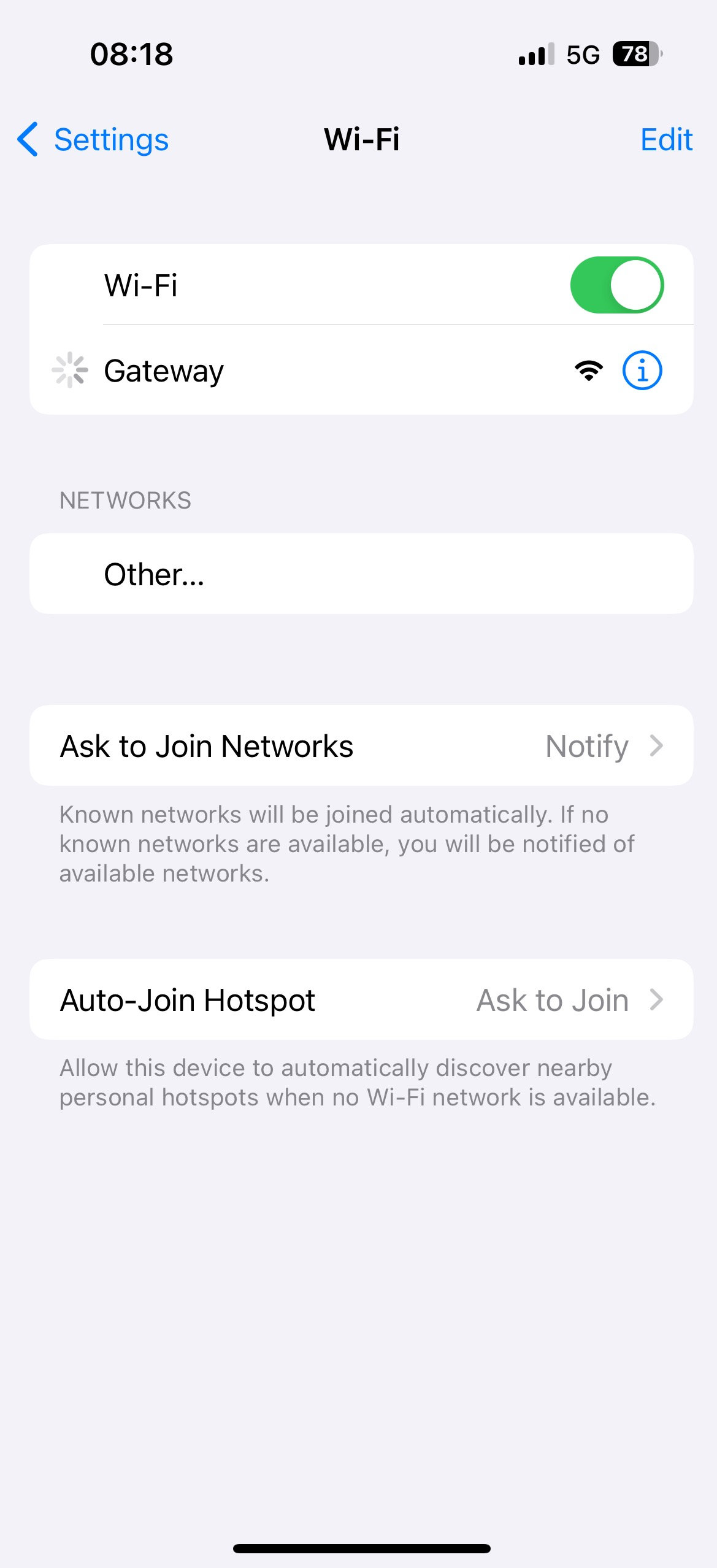

Om verbinding te maken met het Wi-Fi toegangspunt van de Reduxi Gateway, controleer dan de beschikbare Wi-Fi op uw smartphone of personal computer.

Wi-Fi SSID is"GATEWAY", er is GEEN wachtwoord nodig om verbinding te maken met dit WiFi-netwerk. Eenmaal verbonden met WiFi, zou de Reduxi Gateway configurator automatisch moeten verschijnen ("popup") in uw standaard browser. Mocht het niet openen, volg dan de instructies van 2.3 Inbellen in Reduxi Gateway Configurator.

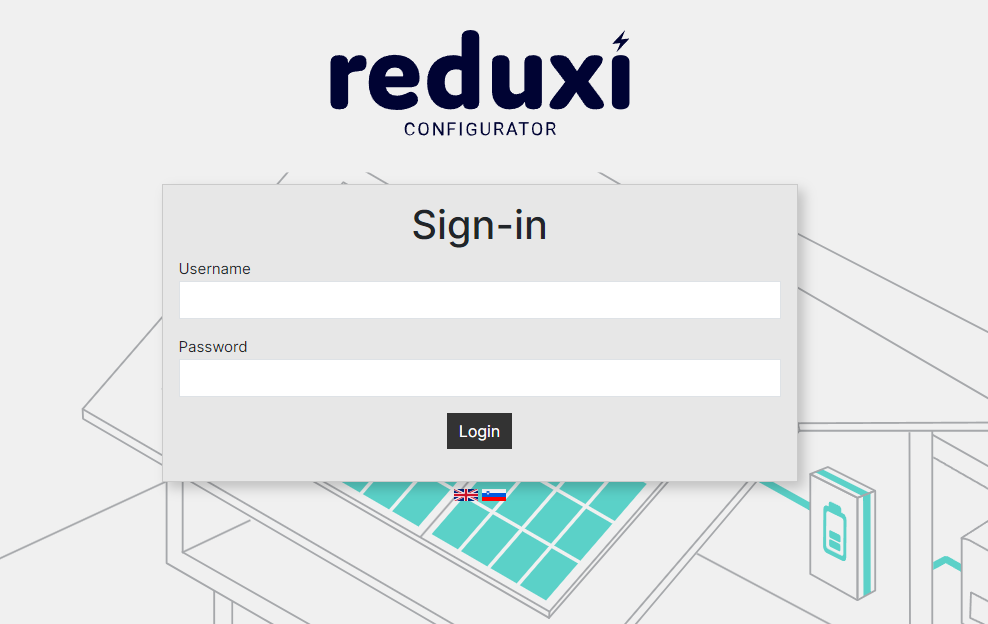

2.3 Aanmelden bij Reduxi Gateway Configurator

Eenmaal verbonden met het WiFi of LAN, zou de configurator automatisch moeten verschijnen ("popup") in uw standaard browser. Mocht dit niet het geval zijn, vul dan het volgende URL adres in: http://gateway.local. Als de configurator nog steeds onbereikbaar is, controleer dan uw internet verbinding, en controleer of u verbonden bent met hetzelfde LAN of WLAN als de Reduxi Gateway. Eenmaal verbonden met de Reduxi Gateway configurator zijn de inlogparameters de volgende:

• Gebruikersnaam: admin
• Wachtwoord: admin

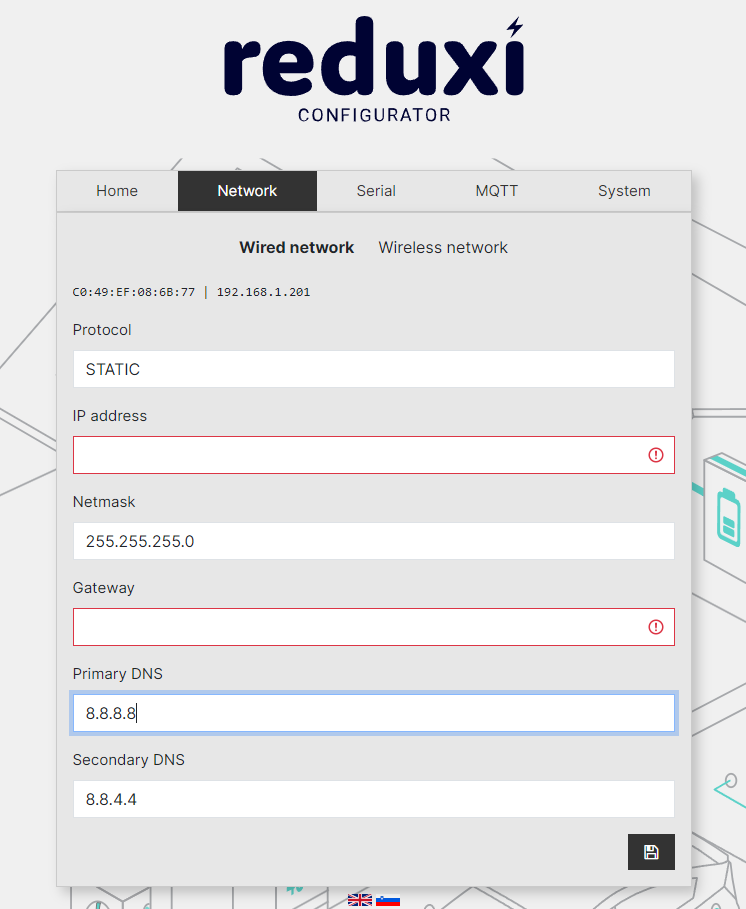

2.3.1 Netwerkinstellingen configureren voor bekabelde netwerkverbinding

Aangezien het DHCP protocol voor het toewijzen van het IP van de Reduxi Gateway als standaard protocol is ingesteld, raden we sterk aan om het statische IP van de Reduxi Gateway in te stellen. Ga naar Netwerkinstellingen/Wired netwerk kies protocol op STATIC en stel andere parameters in:

• IP-adres: stel IP in,
• Netmask: Netmask instellen (meestal 255.255.255.0),
• Gateway: stel je netwerkgateway in (indien nodig),
• Primaire DNS: stel je DNS in (indien nodig),
• Secundaire DNS: stel je DNS in (indien nodig),
• Klik op de knop "Opslaan" onder de netwerkinstellingen

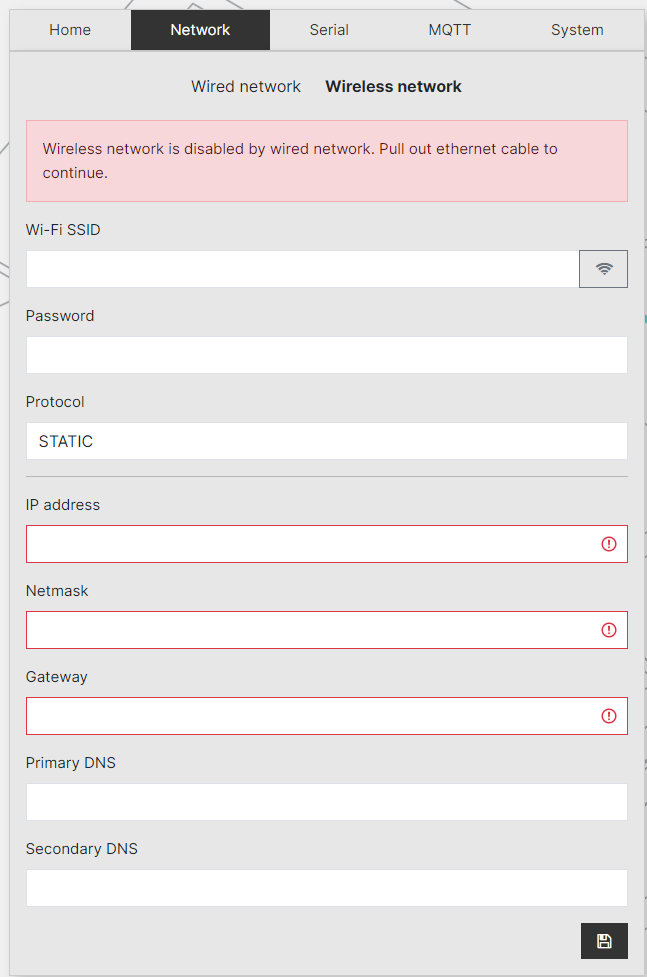

2.3.2 Netwerkinstellingen configureren voor draadloos netwerk

Vul eerst de benodigde informatie in over de lokale WiFi die is gekozen als voorkeurs-WLAN. Scan naar de beschikbare WiFi-netwerken door op het pictogram met het WiFi-teken aan de rechterkant te klikken. Voer na selectie het wachtwoord in en maak verbinding.

Aangezien het DHCP protocol voor het toewijzen van het IP van de Reduxi Gateway als standaard protocol is ingesteld, raden we sterk aan om het statische IP van de Reduxi Gateway in te stellen. Ga naar Netwerkinstellingen/Draadloos netwerk kies protocol op STATIC en stel andere parameters in:

• IP-adres: stel IP in,
• Netmask: Netmask instellen (meestal 255.255.255.0),
• Gateway: stel je netwerkgateway in (indien nodig),
• Primaire DNS: stel je DNS in (indien nodig),
• Secundaire DNS: stel je DNS in (indien nodig),
• Klik op de knop "Opslaan" onder de netwerkinstellingen

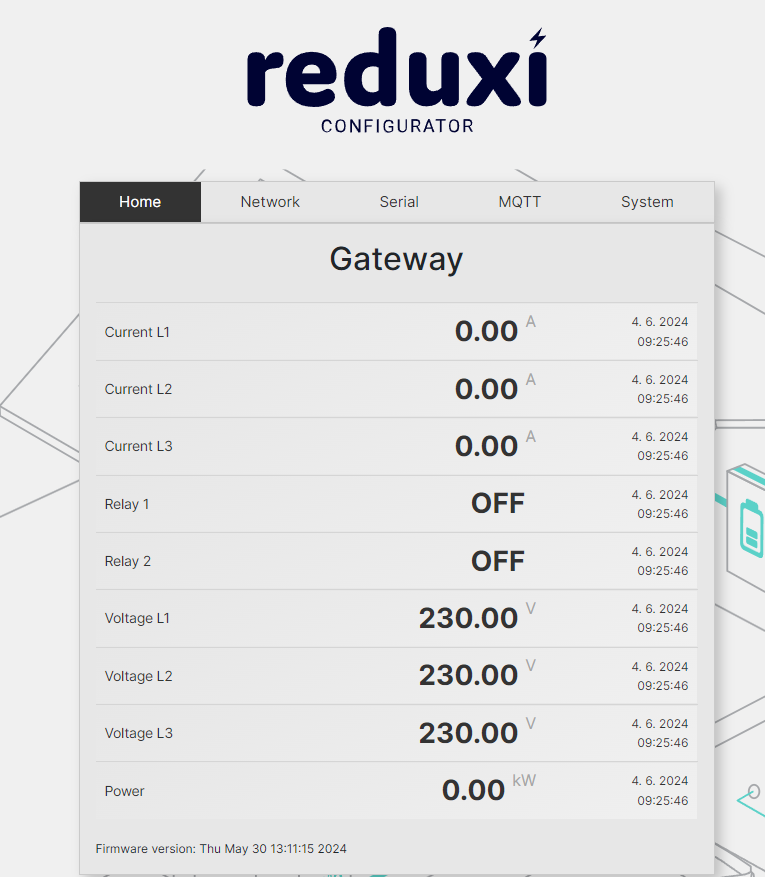

2.3.3 Startpagina van de Reduxi Gateway

Na het invoeren van de Reduxi Gateway configurator wordt de startpagina geopend, waar gegevens beschikbaar zijn voor de stromen, spanningen (gegevens worden overgebracht van de Reduxi controller) en het vermogen van het gemeten apparaat.

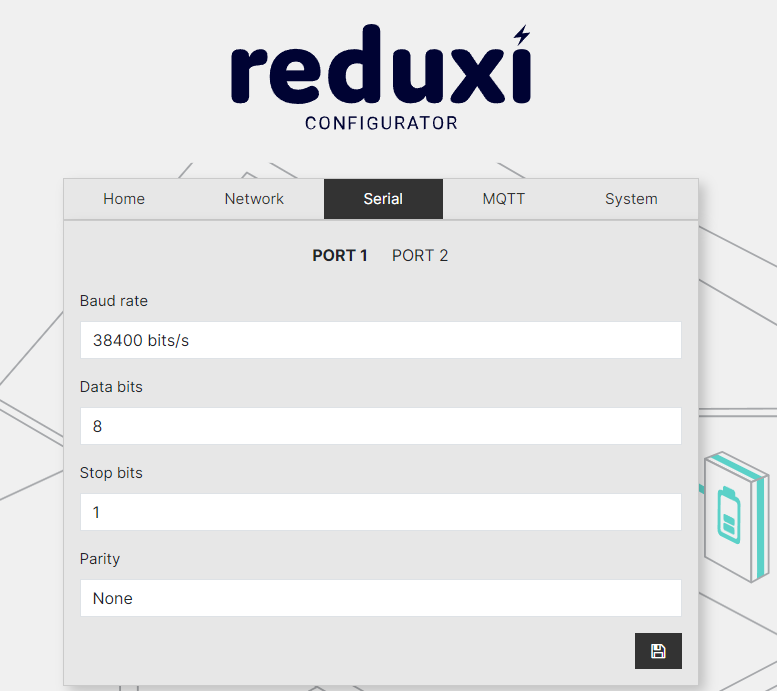

2.3.4 Reduxi Gateway Seriële poort instellingen

Als RS485-poorten worden gebruikt voor de seriële verbinding, is het nodig om de volgende instellingen in te stellen:

• Baudrate: stel de baudrate in,
• Gegevensbits: stel het aantal gegevensbits in,
• Stopbits: stel het aantal stopbits in,
• Pariteit: kies pariteit.
• Klik na alle seriële instellingen op de knop "Opslaan" rechtsonder.

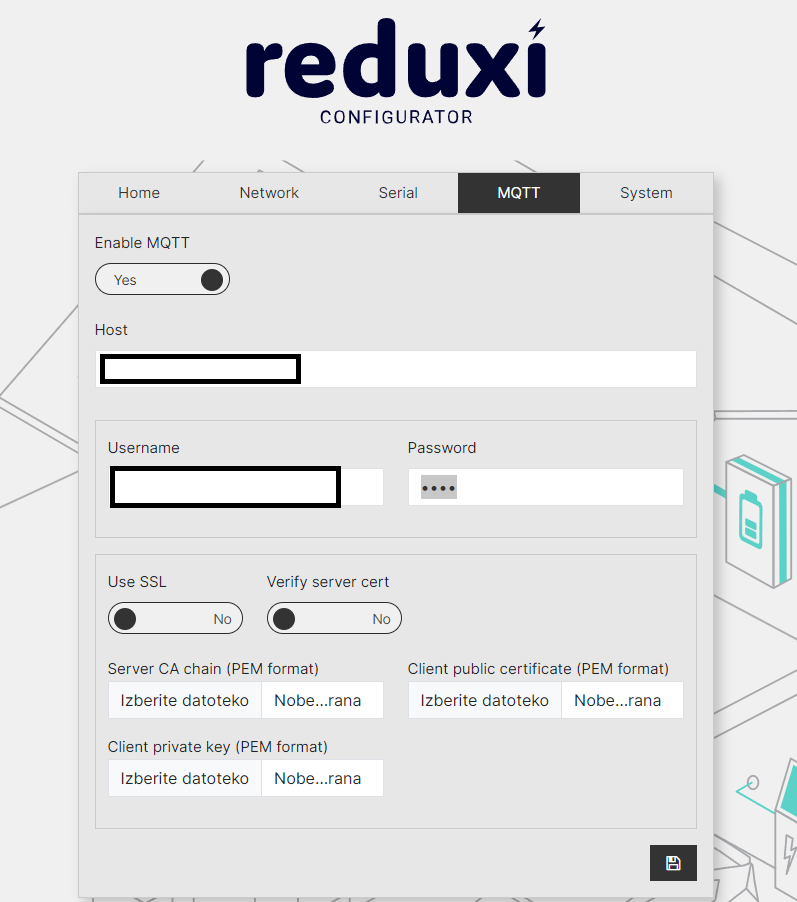

2.3.5 Reduxi Gateway MQTT instellingen

Het Reduxi Gateway apparaat maakt de configuratie en uitlezing van het apparaat mogelijk met behulp van de MQTT broker waarmee het apparaat verbinding maakt. Voor succesvolle communicatie met de MQTT broker is het nodig om de volgende informatie in te vullen:

• MQTT inschakelen: Ja/Nee, selecteer Ja,
• Host: voer de URL in waar de broker zich bevindt,
• Gebruikersnaam en wachtwoord: Voer de gebruikersnaam en het wachtwoord in die worden gebruikt om in te loggen op de URL van de makelaar,
• SSL gebruiken: als SSL wordt gebruikt,
• Controleer het servercertificaat: Voor het voorbeeld van het gebruik van een servercertificaat,
• Server CA-keten (PEM-formaat): selecteer het servercertificaatbestand,
• Private sleutel van de client (PEM-formaat): selecteer het certificaatbestand van de server,
• Openbare sleutel van de client (PEM-formaat): selecteer het bestand met de openbare sleutel,
• Klik na alle MQTT-instellingen op de knop "Opslaan" rechtsonder.

Instructies voor het gebruik van de MQTT broker zijn beschikbaar op MQTT instructies.

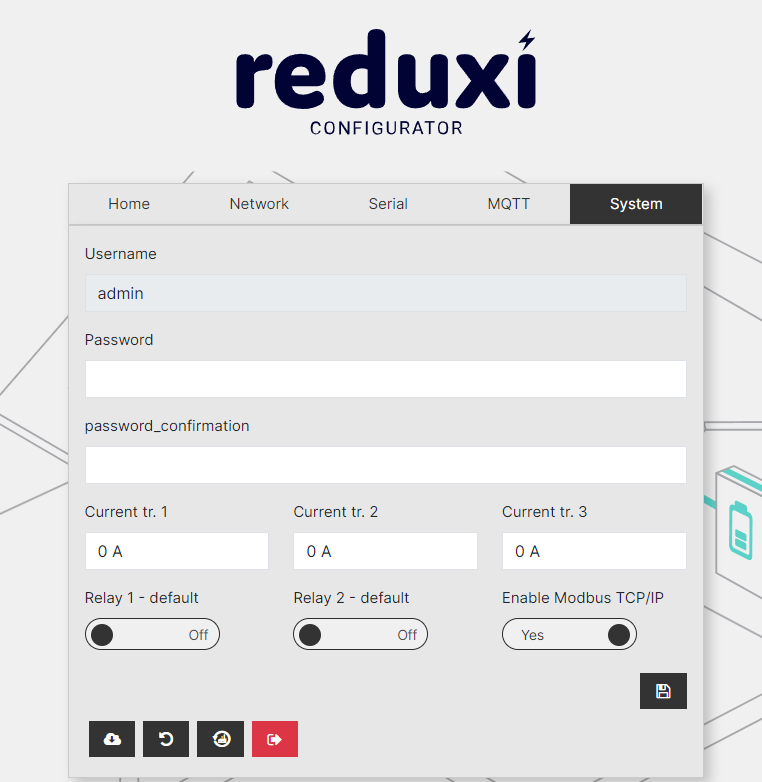

2.3.6 Reduxi Gateway Systeem instellingen

De volgende opties worden gespecificeerd in de systeeminstellingen:

• Gebruikersnaam: kan niet worden gewijzigd,
• Wachtwoord: voer een nieuw wachtwoord in,
• Wachtwoord bevestigen: voer het nieuwe wachtwoord opnieuw in,
• Stroom 1/2/3: stel de stroomverhouding van de stroomsensor in,
• Relais 1/2 - standaard: geef de gedokte positie van het relais op,
• Modbus TCP/IP inschakelen: in het geval van uitlezing op RS-485 ingangen is het noodzakelijk om Modbus TCP/IP in te schakelen,
• Klik na alle systeeminstellingen op de knop "Opslaan" rechtsonder.



3. Reduxi Gateway toevoegen aan Reduxi Controller in Reduxi Controller Configurator

3.1 Ping test tussen Reduxi controller en Reduxi Gateway in hetzelfde (LAN,WLAN) netwerk

Zodra de Reduxi Controller en Reduxi Gateway op hetzelfde (LAN, WLAN) netwerk zijn aangesloten, kan een "ping-test" worden uitgevoerd om te controleren of de Reduxi Controller toegang kan krijgen tot de Reduxi Gateway.

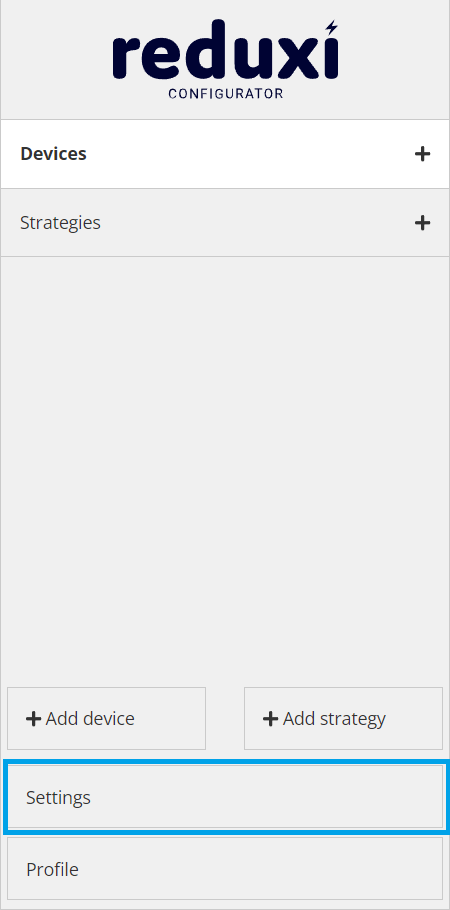

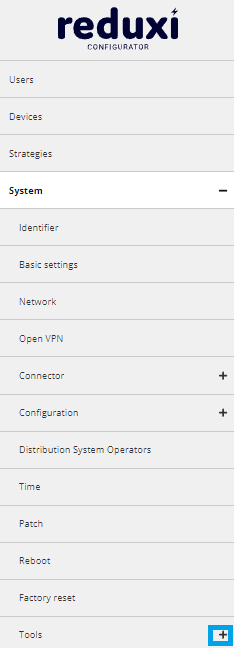

Log in op de Reduxi configurator applicatie en klik op de "Setting" knop linksonder op de startpagina.

Om een "Ping test" uit te voeren zijn drie stappen nodig (klik):

Klik één: + teken Systeem; Klik op twee: + teken Extra; Klik op drie: Ping test

Ping-test:

Om de ping-test uit te voeren, voert u het IP-adres van de Reduxi Gateway in en klikt u op de knop "Test". Je kunt een IP-adres of DNS-adres gebruiken dat de gateway.local is.

Pingtest kan twee antwoorden hebben:

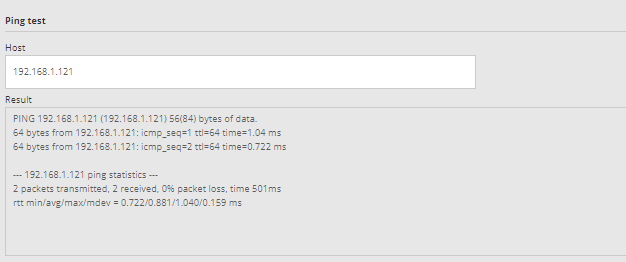

1. Ping-test is geslaagd:

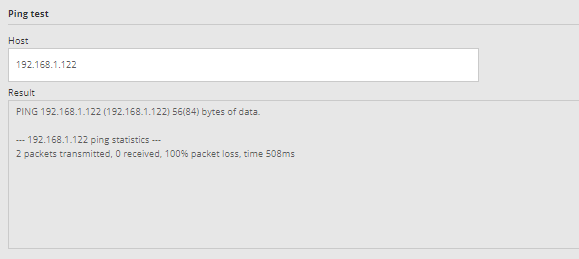

1. Ping-test mislukt:



3.2 Reduxi Gateway als Reduxi meter

Een voorbeeld van hoe je een Reduxi Gateway als Reduxi meter kan worden gevonden op de link: Kronoterm Warmtepomp met SG ready contacten, waarbij Reduxi Gateway dient als energiemeter voor de warmtepomp in voorbeeld. Relais van Reduxi Gateway moeten dienovereenkomstig worden geconfigureerd, zoals beschreven in het voorbeeld.

Symbolische afbeelding van voorbeeld:

Modbus instellingen van voorbeeld voor de Redxi meter :

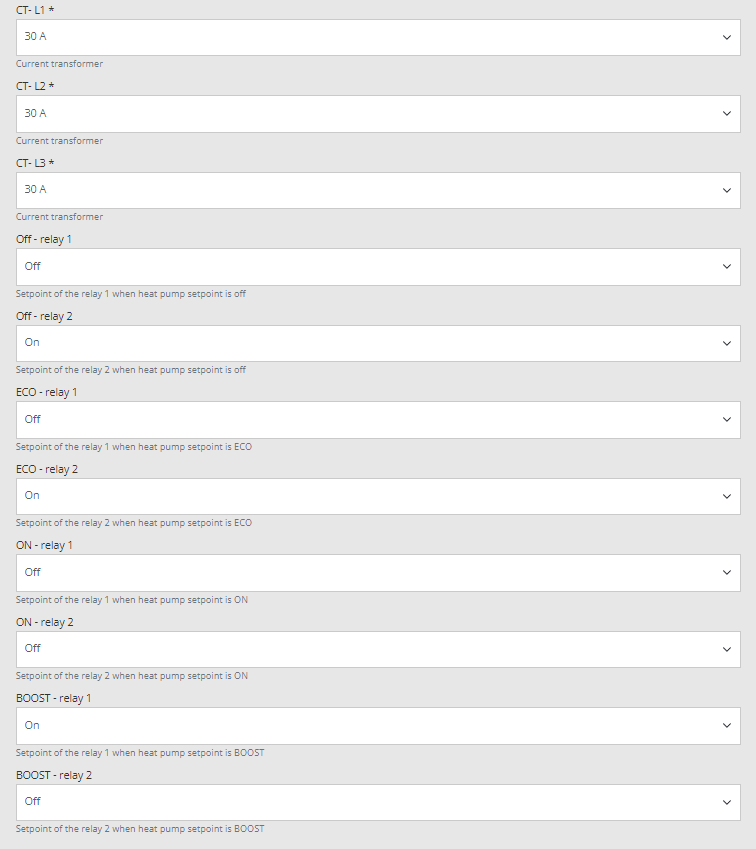

Huidige sensoren en relaisuitgangsinstellingen van voorbeeld voor Reduxi-meter:



3.3 Reduxi Gateway voor gebruik van RS485

In tegenstelling tot punt 3.2, kan de Reduxi Gateway worden gebruikt als een add-on apparaat voor de Reduxi Controller, geplaatst op een andere locatie, waar een verbinding tussen de Controller en de Gateway tot stand moet worden gebracht(2.1.3 Testen van de verbinding tussen Reduxi Gateway en Reduxi Controller op LAN).

Een voorbeeld van Reduxi Gateway met RS485 voor aansluiting op slimme meter Iskraemeco AM550:

Aansluiten op slimme meter Iskraemeco AM550

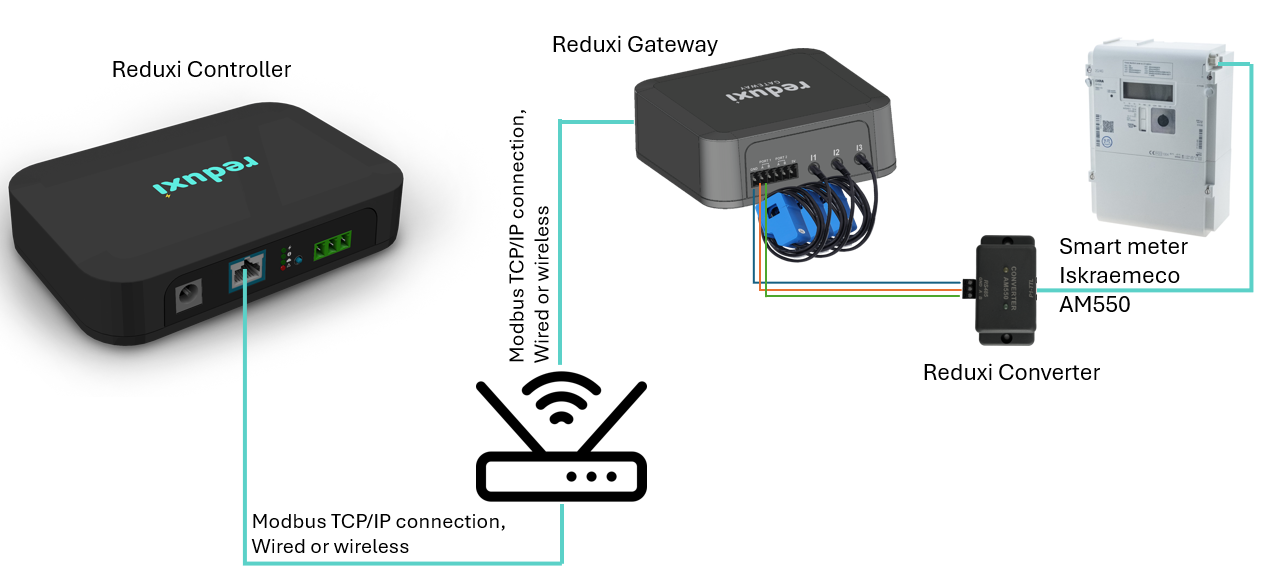

Symbolische afbeelding van voorbeeld:

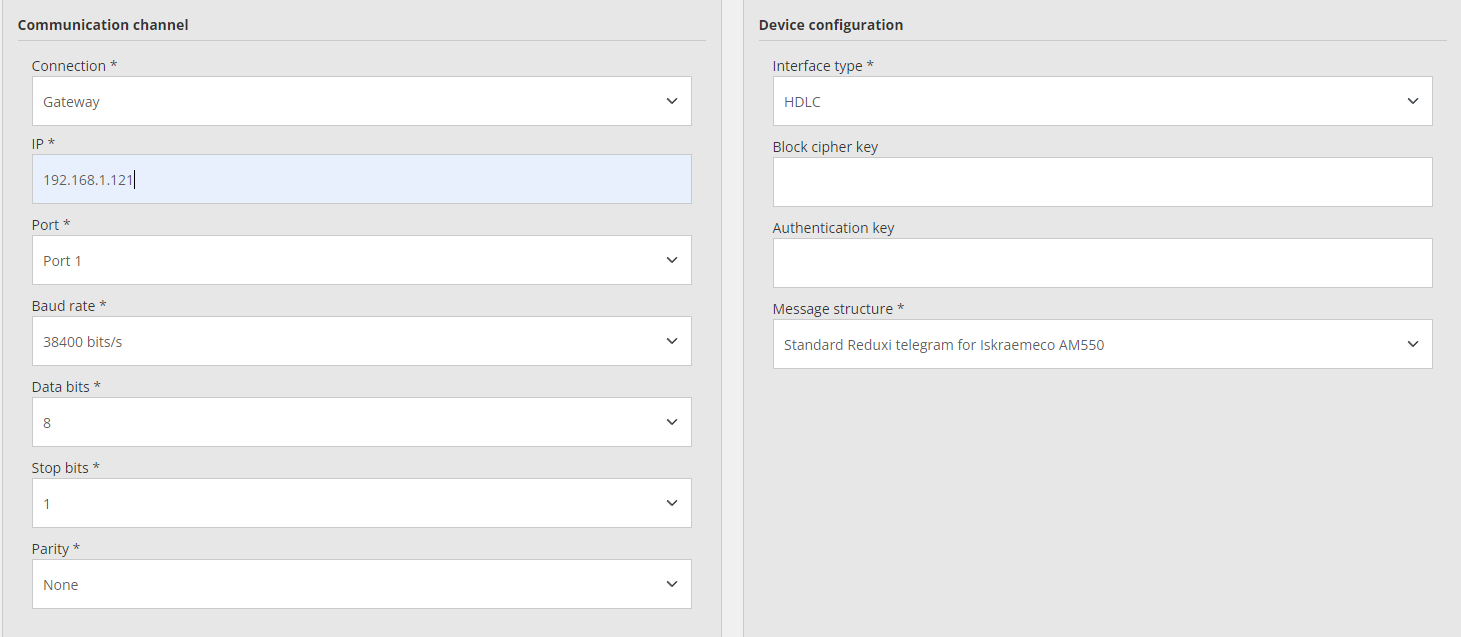

Modbus instellingen uit het voorbeeld voor Reduxi Gateway gebruikt met RS485:



Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat worden geïnspecteerd en bestuurd via de Reduxi-toepassing.
