Reduxi Controller maakt verbinding met Huawei SUN2000 via Modbus TCP/IP met behulp van Huawei SmartLogger. Door de flexibiliteit van zonne-energiecentrales kunnen de elektriciteitskosten met 30% worden verlaagd.

1. Invoering

Het Reduxi-systeem maakt communicatie en bediening van de Huawei SUN2000-omvormer mogelijk. Communicatie wordt mogelijk gemaakt via het Modbus TCP/IP-protocol. De Reduxi Controller en SmartLogger moeten worden aangesloten op hetzelfde lokale netwerk (LAN), zodat de Controller toegang heeft tot de SmartLogger en vervolgens tot de omvormers die via een RS485-seriële verbinding aan de SmartLogger zijn gekoppeld.

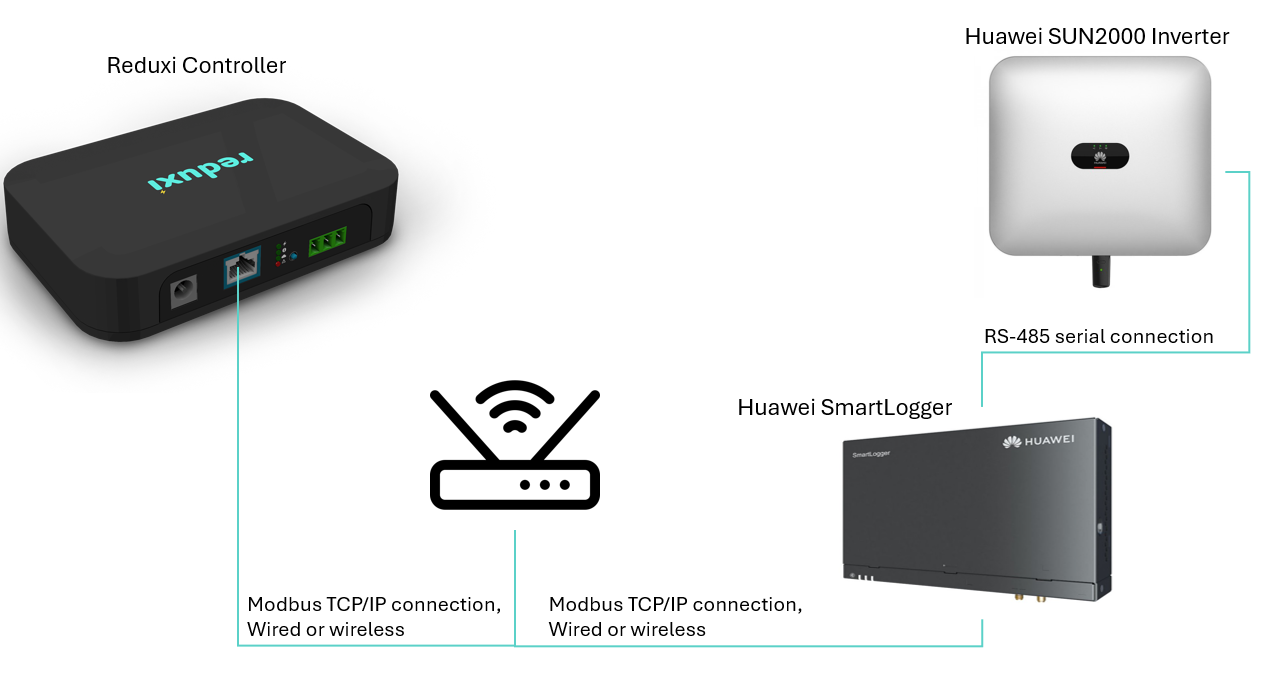

Symbolische afbeelding van communicatie tussen Reduxi Controller en Huawei SUN2000 omvormer.

2. Reduxi Controller Netwerkinstellingen

Informatie over hoe u de Reduxi Controller op het netwerk (LAN of WLAN) aansluit, is beschikbaar op de URL: Reduxi Controller.

Zodra u verbinding hebt met het netwerk, wordt aanbevolen een statisch IP-adres in te stellen voor de Redux Controller. Wanneer het statische IP-adres is ingesteld, wordt de exacte informatie weergegeven over het subnet waarin Reduxi Controller beschikbaar is.

3. Huawei SmartLogger Netwerkinstellingen

Zodra de netwerkinstellingen aan de Redxui Controller-zijde voltooid zijn, moet hetzelfde proces worden uitgevoerd voor de SmartLogger.

Om toegang te krijgen tot de software SmartLogge-interface, raadpleegt u de instructies in SmartLogger-gebruikershandleiding of, als u het lokale IP-adres van SmartLogger kent, gebruikt u dit IP-adres en opent u het in uw browser.

Wanneer u bent ingelogd op de SmartLogger:

• Stel het IP-adres en het masker van de SmartLogger in. Er wordt een voorbeeld gegeven voor de bekabelde verbinding. Stel onder Ethernet2 het IP-adres en subnetmasker in, zie onderstaande afbeelding:

• Modbus TCP/IP-instellingen, waarbij de linkinstellingen moeten worden ingesteld op Inschakelen (onbeperkt) zoals in de onderstaande afbeelding:

• Modbus TCP/IP-instellingen, waar u het volgende instelt:
  • Linkinstellingen. Inschakelen,
  • Adresmodus: Logisch adres,
  • Loggeradres: stel het SmartLogger-logica-adres in,
  • Snel plannen: Uitschakelen.

Afbeelding hieronder:

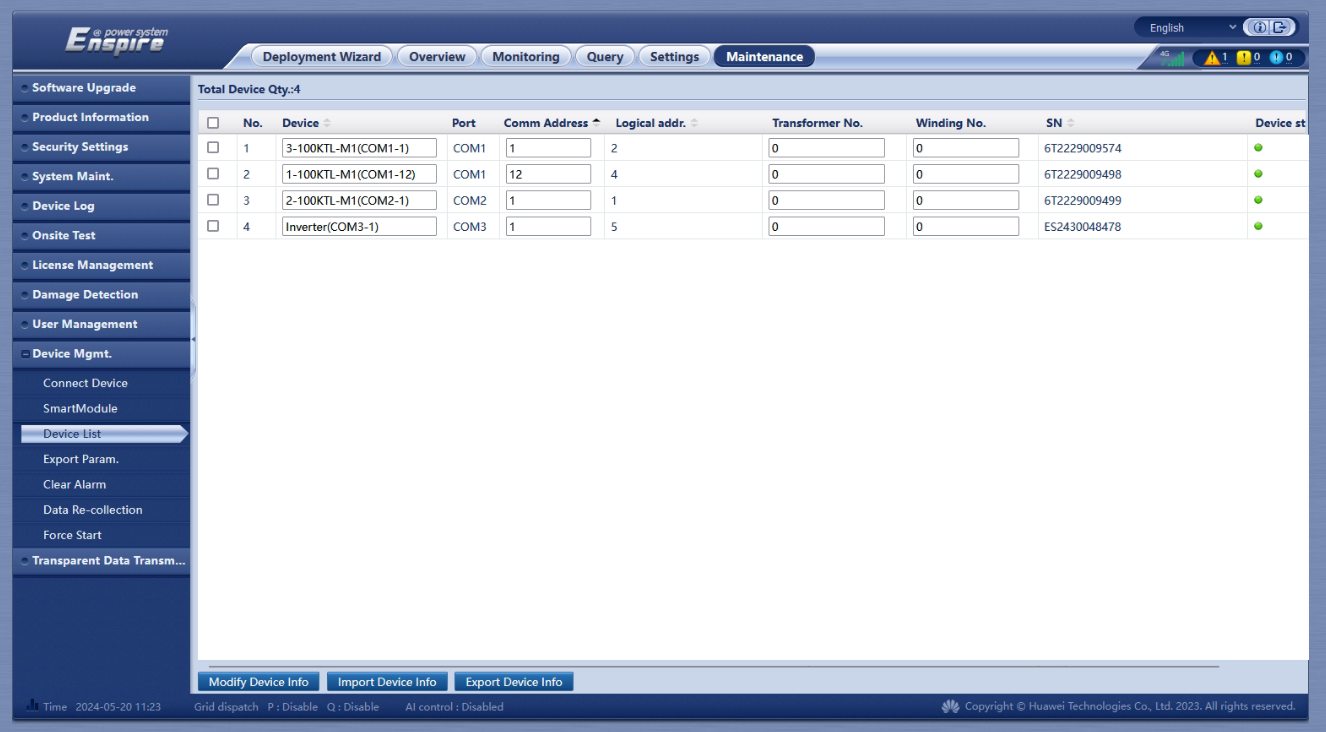

• Onderhoudsinstellingen hebben als taak om te controleren welke apparaten zijn aangesloten en de status en parameters van elk apparaat weer te geven, zoals in de onderstaande afbeelding:

3. Testen van de communicatie tussen de Reduxi Controller en SmartLogger

Voor succesvolle communicatie tussen de Reduxi Controller en de SmartLogger moet aan een aantal criteria worden voldaan.

Criteria:

• Reduxi Controller en SmartLogger moeten hetzelfde subnet zijn, bijvoorbeeld, het IP van Reduxi Controller is: 192.168.1.100, en het IP van SmartLogger is: 192.168.1.101
• De Controller en SmartLogge hoeven zich niet in hetzelfde subnet te bevinden. Dit is veel complexer en wordt meestal niet gebruikt. Hierbij moeten firewalls tussen het Controller-subnet en het SmartLogger-subnet open zijn voor ten minste het ingestelde IP-adres van beide apparaten. Bovendien moeten de uitzonderingsregels voor poorten in de firewall correct worden ingeschakeld. Deze optie wordt niet aanbevolen.
• Poort 502 aan de SmartLogger-zijde moet worden ingeschakeld voor Modbus TCP/IP-communicatie. Dit gebeurt door Modbus TCP/IP in te schakelen in de SmartLogger-toepassing.

• Als er een andere firewall tussen de Controller en de SmartLogger zit, moet poort 502 ook op de firewall geopend worden.

3.1 Ping-test van Reduxi Controller naar SmartLogger

Zodra beide apparaten met hetzelfde netwerk zijn verbonden, kan een 'pingtest' worden uitgevoerd om te controleren of de Reduxi Controller toegang heeft tot de SmartLogger en of aan de andere criteria uit het vorige punt wordt voldaan.

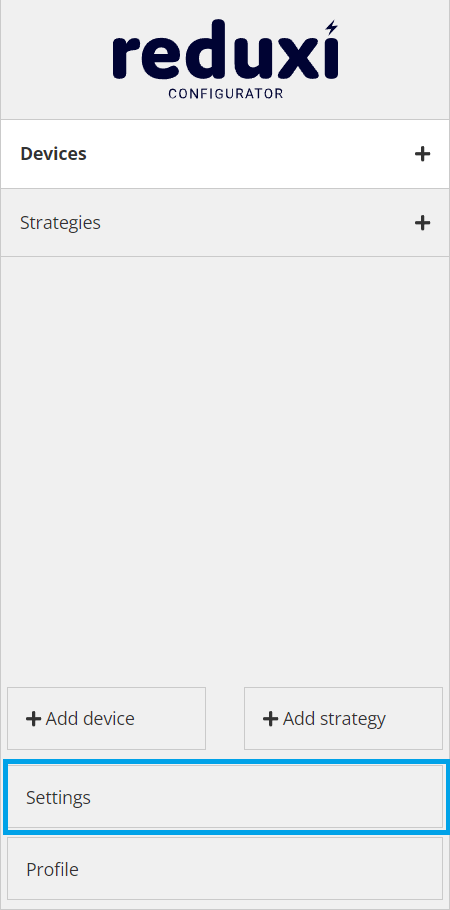

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

Om toegang te krijgen tot een "Ping-test" zijn er drie stappen (klikken) nodig:

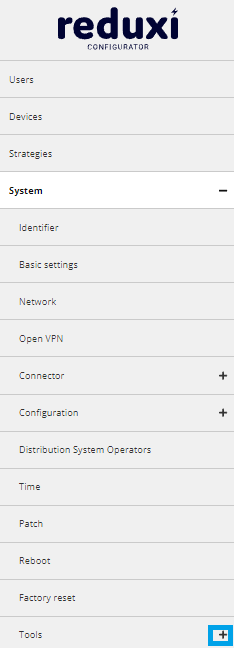

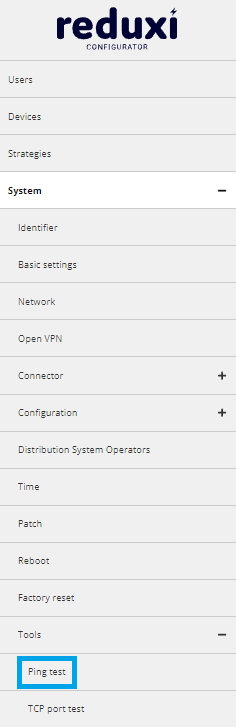

Click one: + sign System; Click two: + sign Tools; Click three: Ping test

Ping-test:

Om de pingtest uit te voeren, voert u het IP-adres van Reduxi SmartLogger in en klikt u op de knop "Test".

De pingtest kan twee reacties hebben:

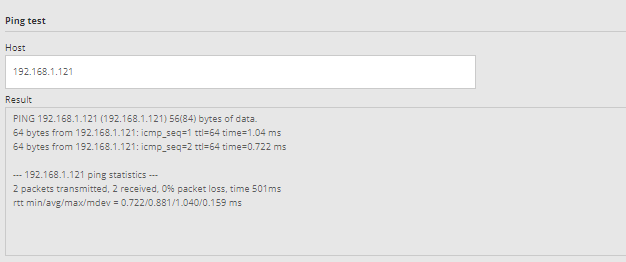

1. Pingtest is succesvol:

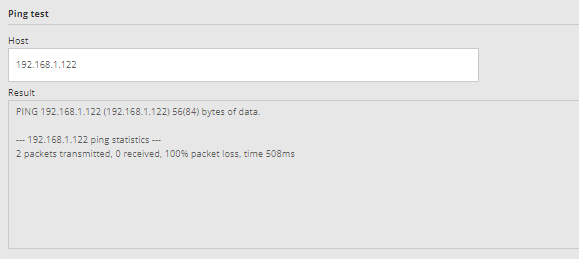

1. Ping-test mislukt:

4. Een nieuw apparaat toevoegen (Huawei SUN2000)

Om een nieuw apparaat toe te voegen (Huawei SUN2000) of om een bestaand apparaat te bewerken, worden de volgende punten gepresenteerd.

4.1 Nieuw apparaat toevoegen

Meld u aan bij de Reduxi-configurator de applicatie en druk op de knop "Apparaat toevoegen".

4.2 Selecteer het apparaat dat u wilt toevoegen (Basisinstellingen)

Selecteer in de eerste stap de basisparameters van het apparaat dat u wilt toevoegen:

• Apparaattype: Zonne-energiecentrale,
• Tip: Huawei SUN2000,
• Naam: Geef de naam van het apparaat op.

4.3 Communicatiekanaal

Vul de parameters in voor communicatie met SmartLogger, namelijk:

• Verbinding: TCP/IP,
• IP: vul het IP van SmartLogger in,
• Poort: altijd 502,
• Modbus-eenheid-ID: vul het logische adres in voor de Modbus-instelling van de SmartLogger.

4.4 Communicatietest

Onder alle instellingen in het communicatiekanaal bevindt zich de knop "Communicatie testen", waarmee de test kan worden uitgevoerd.

De communicatietest kan twee antwoorden opleveren:

1. De communicatie verloopt naar behoren, zie onderstaande afbeelding:

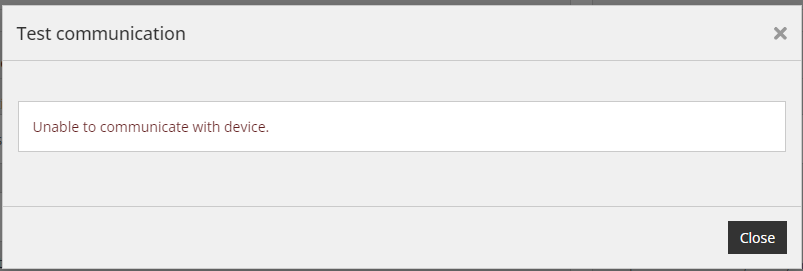

2. De communicatie werkt niet goed, zie onderstaande afbeelding:

4.5 Geavanceerde instellingen

De geavanceerde instellingen zijn willekeurig en afhankelijk van de specifieke behoeften van de locatie waar de Reduxi Controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Gereed" rechtsonder.

4.6 Laatste metingen

Nadat de communicatie met het apparaat succesvol tot stand is gebracht, kunnen de meetwaarden die door het apparaat zijn verkregen, als aanvullende test nogmaals worden gecontroleerd. Klik op het gedeelte 'Apparaat' op de startpagina van de Reduxi-configurator en kies de nieuw toegevoegde Huawei SUN2000-omvormer in de boomstructuur.

Als we willen dat het apparaat via een strategie wordt beheerd, moet de beheermodus op 'Automatisch' worden ingesteld. Als we echter overschakelen naar de handmatige modus, kunnen we de werking van verschillende toestanden testen.

Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat worden geïnspecteerd en bestuurd via de Reduxi-applicatie.
