Integreer de Reduxi Controller met de GARO-lader via Ethernet of Wi-Fi, met behulp van het OCPP-protocol. De flexibiliteit van Reduxi zorgt voor kostenbesparingen tot wel 30%.

1. Installeer GARO-applicatie

1.1 De applicatie is beschikbaar in de Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US

1.2 De applicatie is beschikbaar in de Apple App Store: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Maak verbinding met de GARO Connect-applicatie

Voor de eerste verbinding biedt de volgende URL een video-tutorial over het verbinden van de Garo Entity:

GARO Entity eerste verbinding!



2.1 Inloggen/Registreren op de GARO Connect-app

Open de applicatie en log in of registreer een nieuw account door op de knop 'Nieuwe gebruiker' te klikken. Log vervolgens in.

2.2 Voeg de nieuwe locatie van de GARO-lader toe

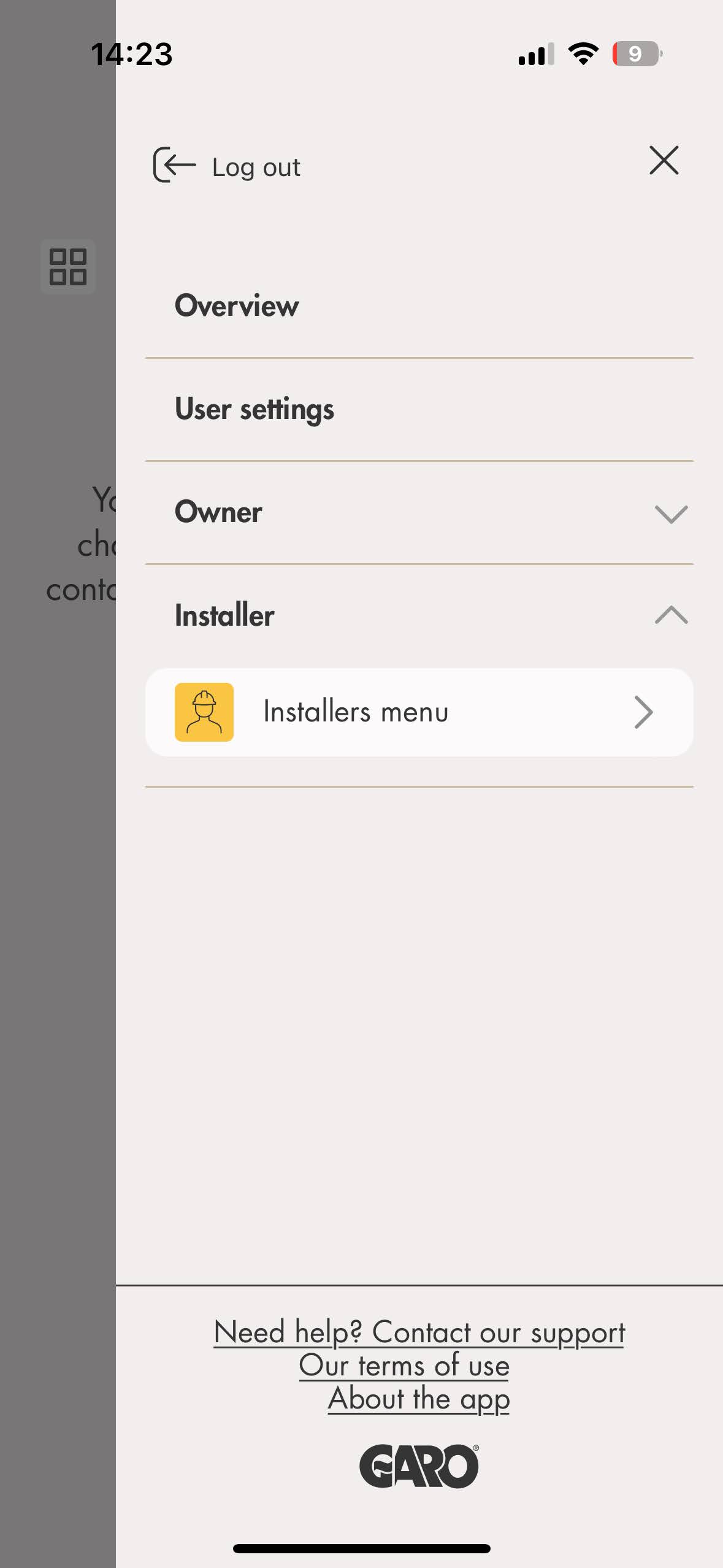

• Nadat u de GARO Connect-app hebt geopend, klikt u op het menupictogram in de rechterbovenhoek en selecteert u de knop 'Installatiemenu'.

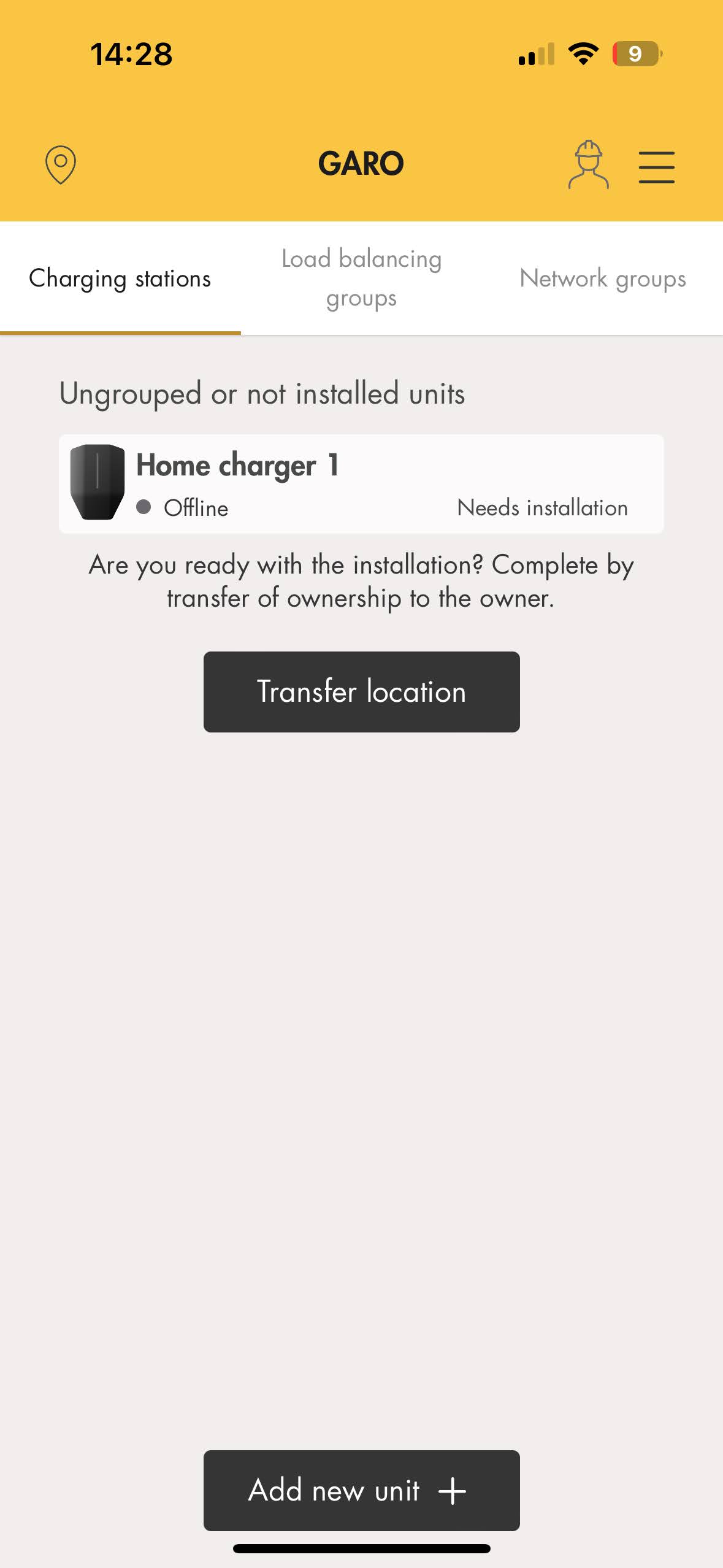

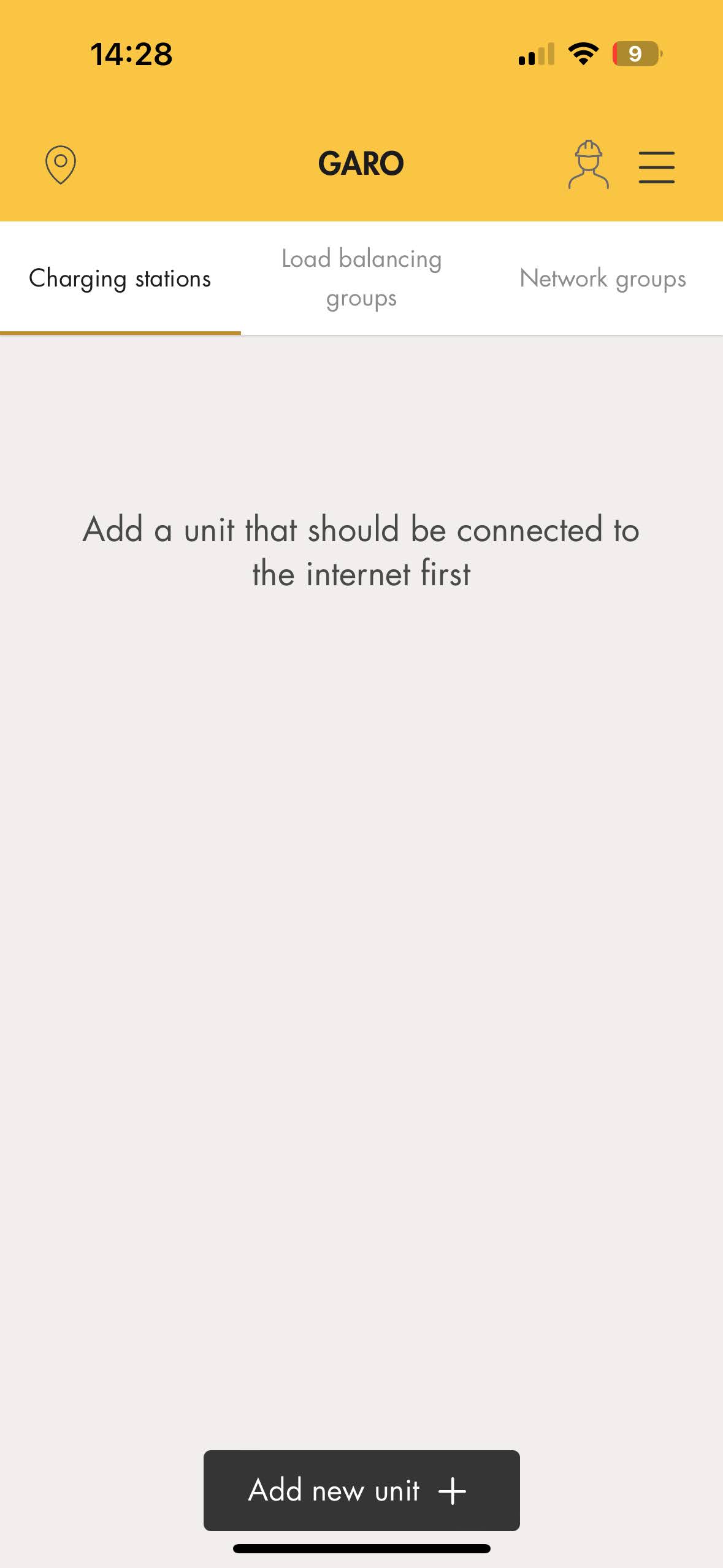

• Er verschijnt een nieuw menu. Klik op de knop 'Nieuwe eenheid toevoegen' onderaan in het midden.

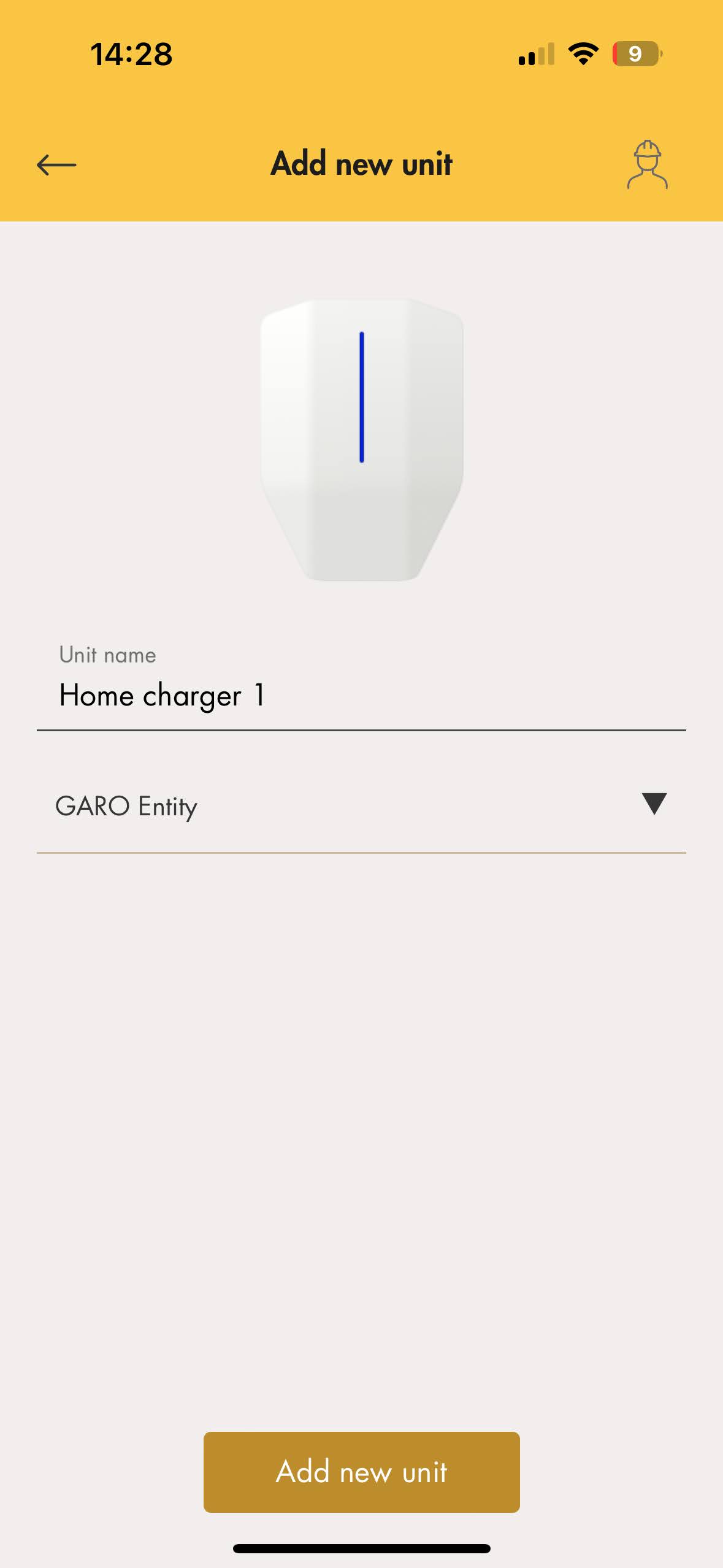

• Geef uw unit een naam en selecteer het type GARO-lader in het vervolgkeuzemenu (in dit voorbeeld is GARO Entity geselecteerd). Klik vervolgens op de knop 'Nieuwe eenheid toevoegen' onderaan in het midden.

• Klik op het nieuw toegevoegde apparaat (installatie is offline nodig)

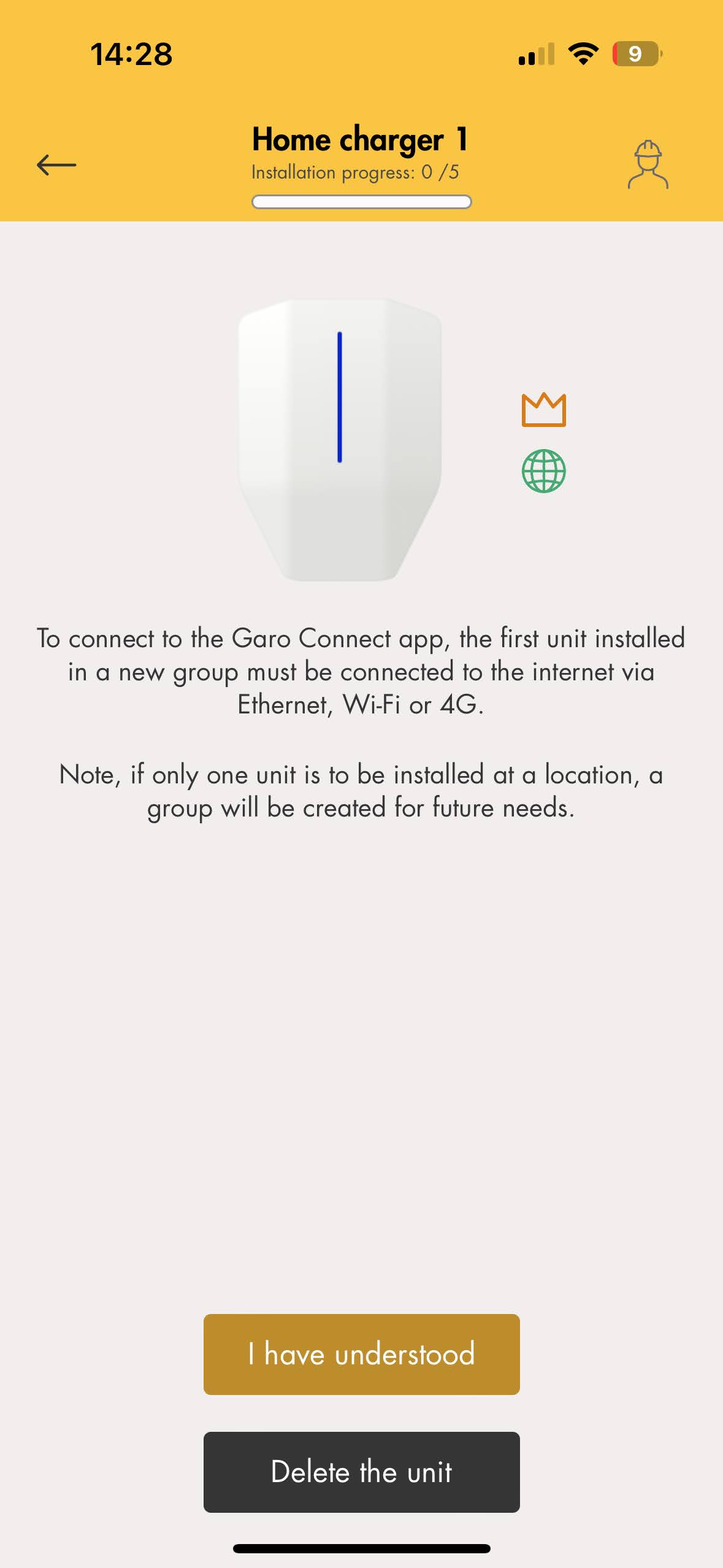

• Het nieuwe menu voor de voortgang van de installatie wordt geopend (0/5). Lees de instructies en klik op de knop 'Ik heb het begrepen' in het midden onderaan.

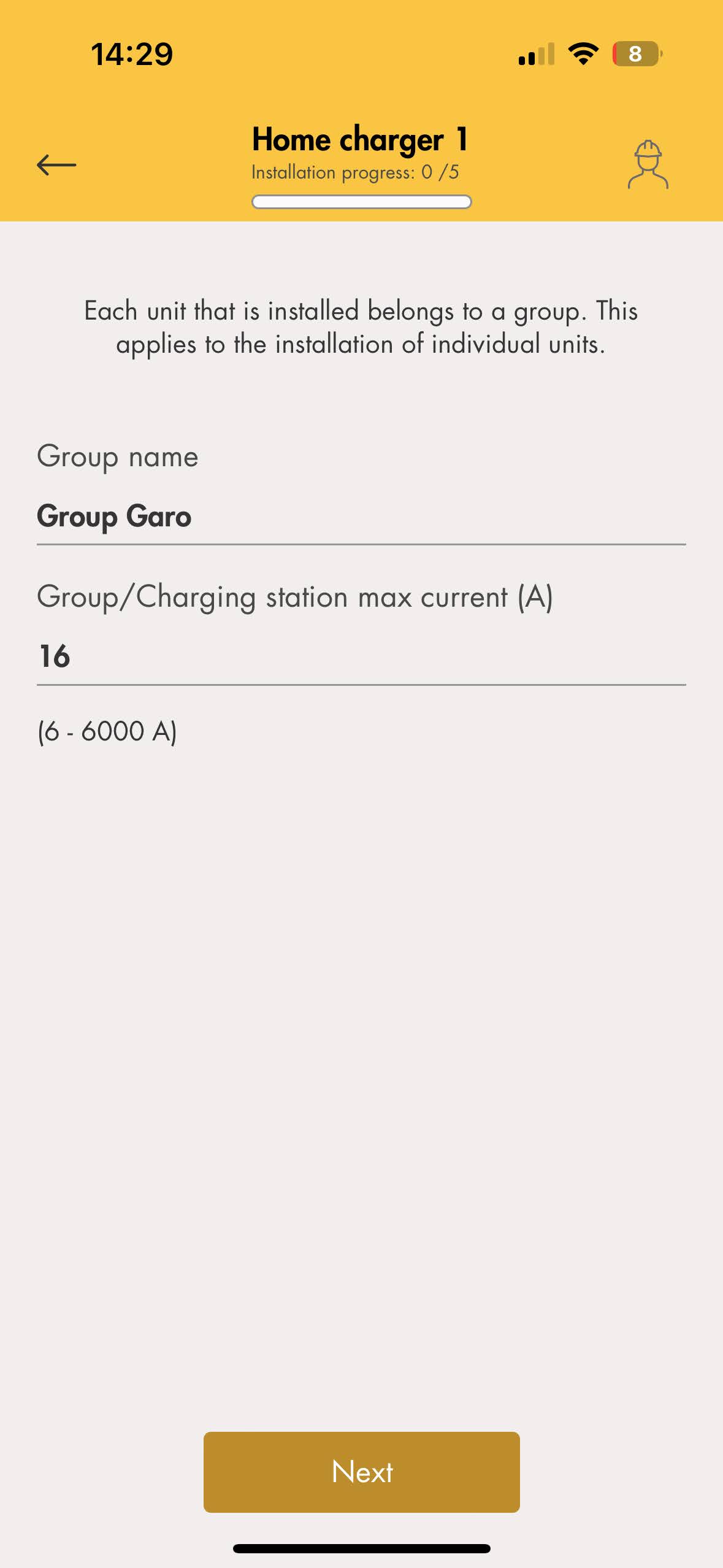

• Geef de groep een naam en stel de maximale stroomsterkte per station in. Klik op de knop 'Volgende' onderaan in het midden.

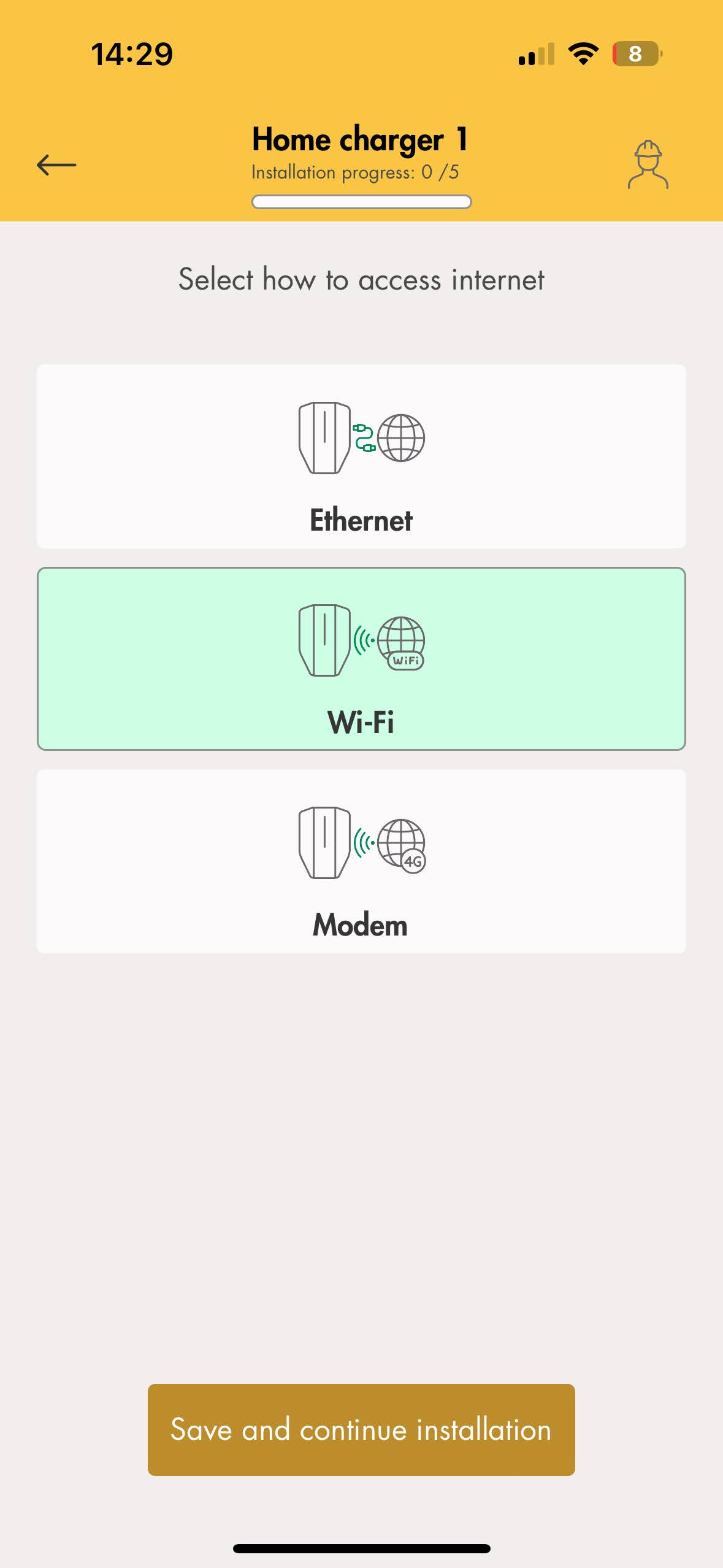

• Selecteer de optie voor toegang tot internet en klik op de knop 'Opslaan en doorgaan met installatie' onderaan in het midden.

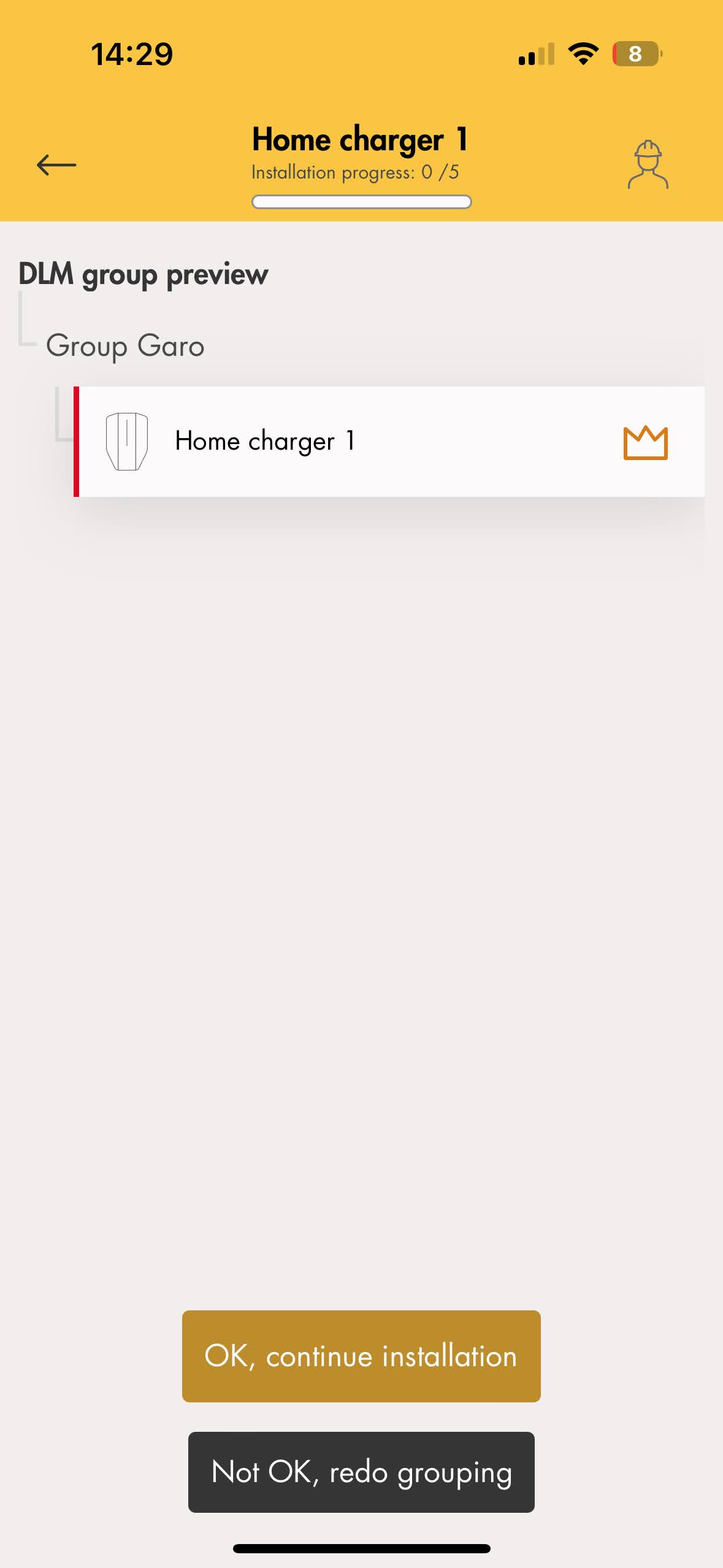

• Er verschijnt een nieuw menu waarin wordt aangegeven waar installatiegroepen worden geïnstalleerd. Klik onderaan in het midden op de knop 'OK, ga door met installeren'.

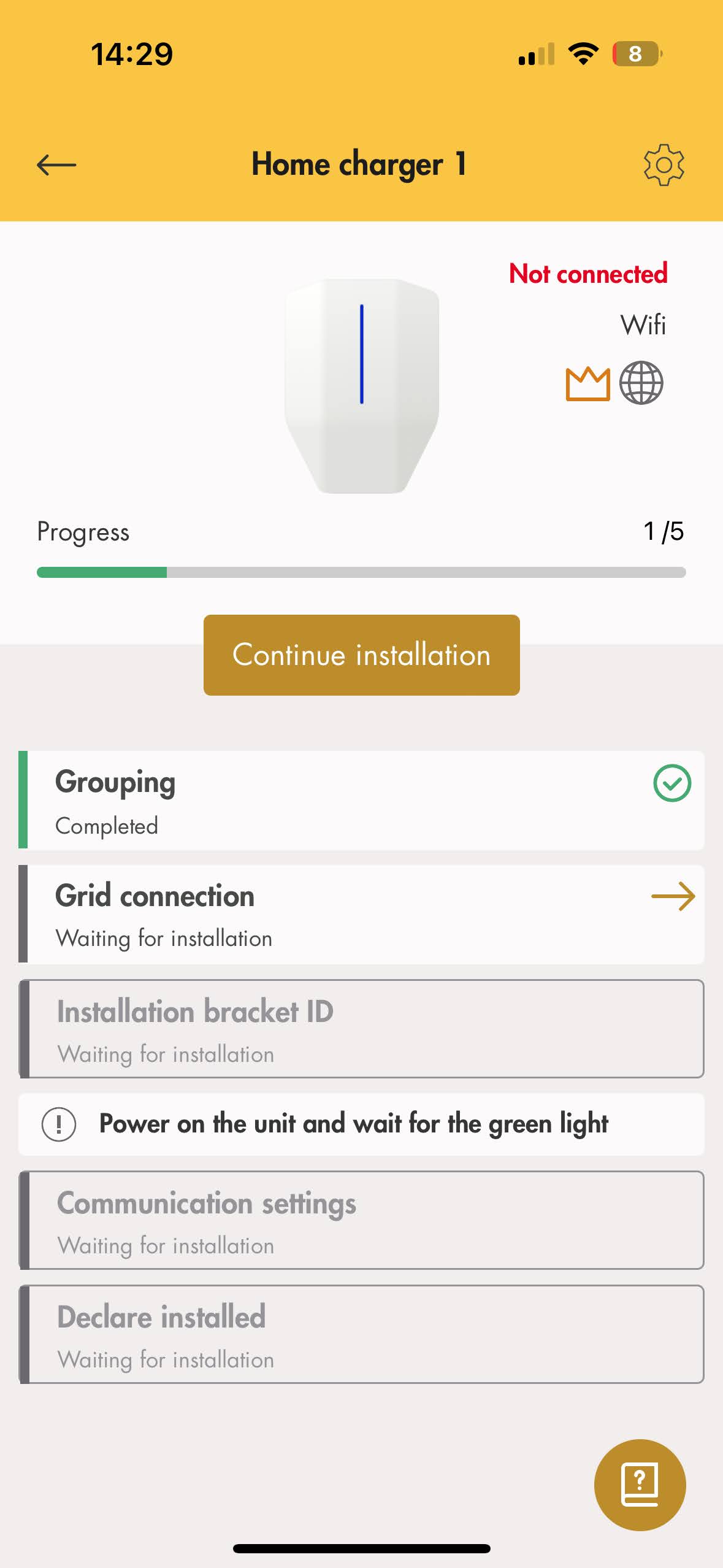

• Er verschijnt een nieuw menu om door te gaan naar de Grid-verbinding. Klik op de knop 'Doorgaan met installatie' in het midden.

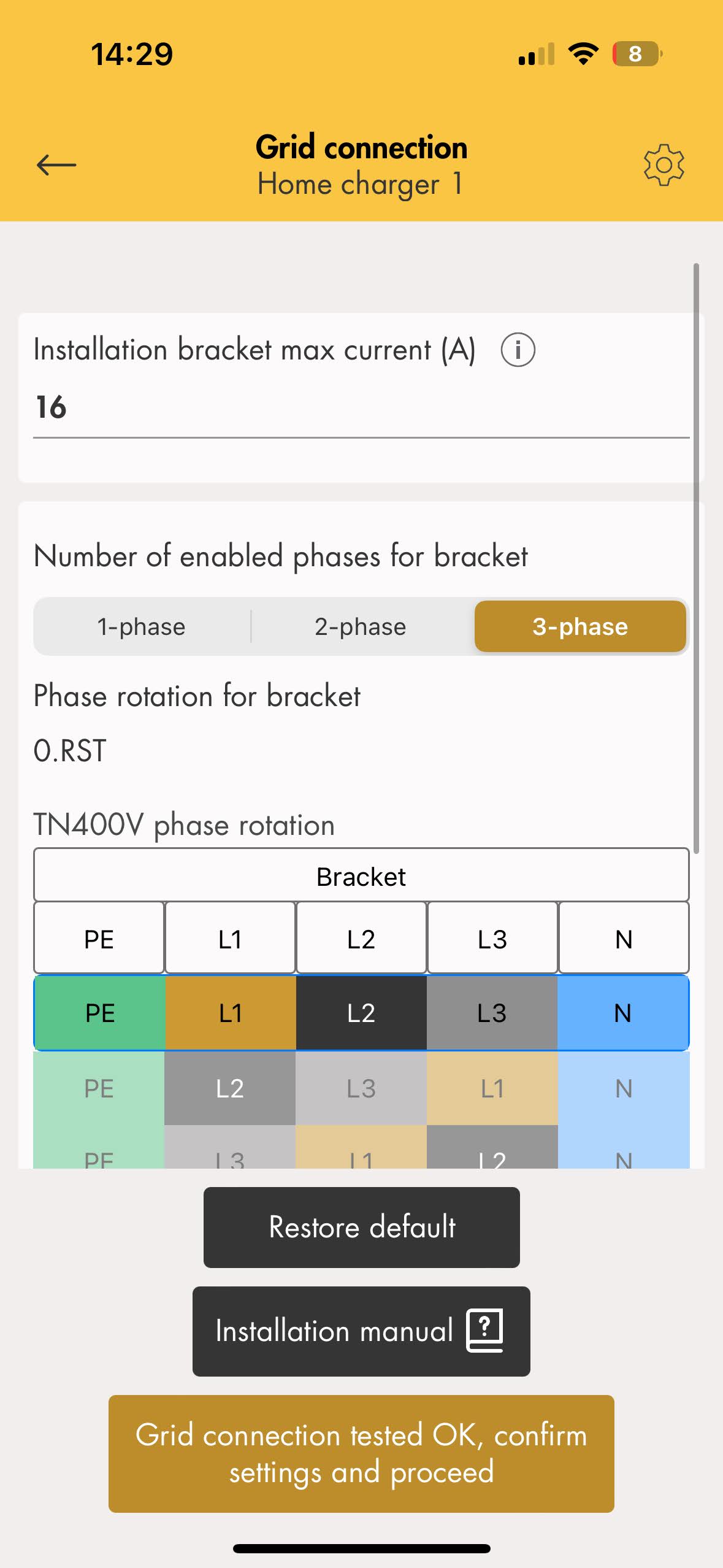

• Voer de vereiste informatie voor netaansluiting in volgens de GARO-connectorspecificaties. Klik op de knop 'Netverbinding getest, instellingen bevestigen en doorgaan' onderaan in het midden.

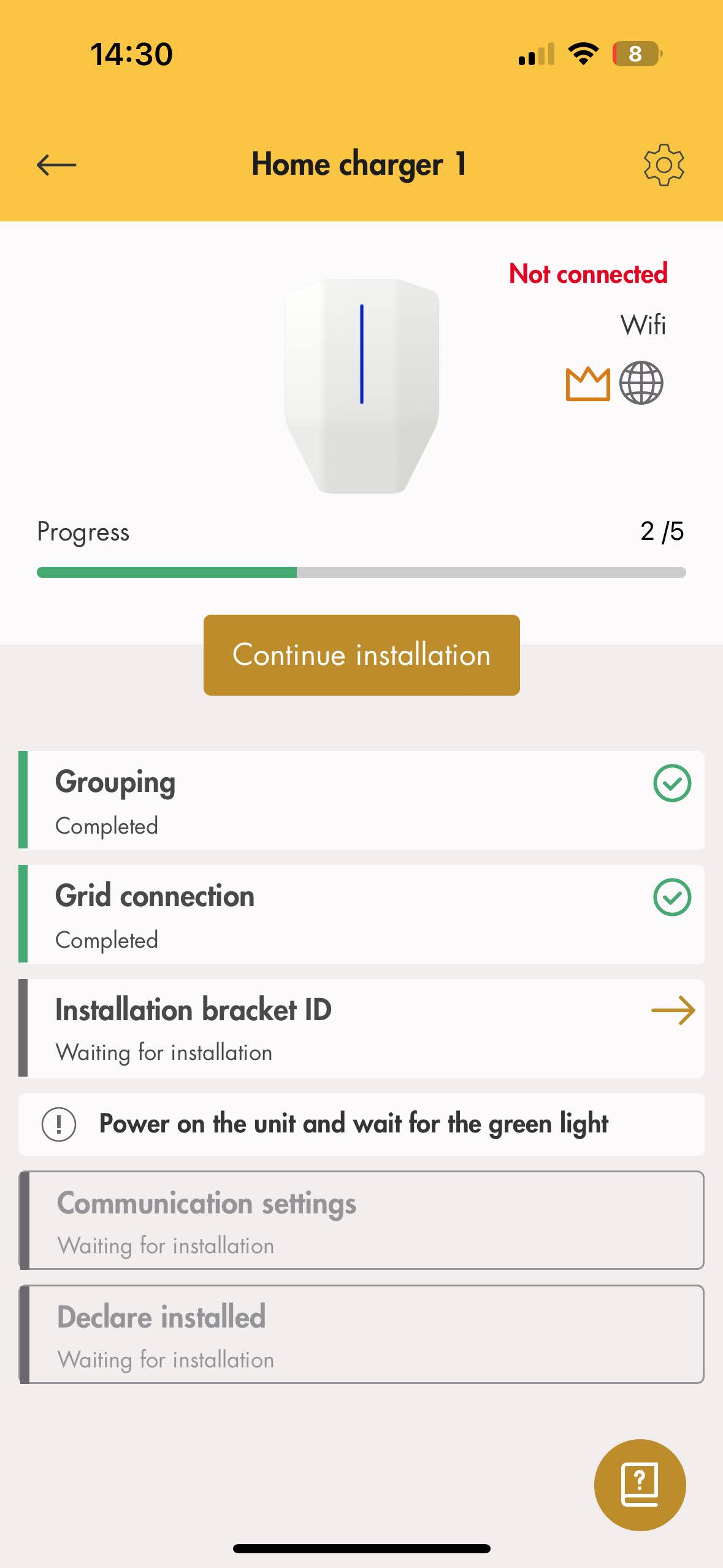

• Ga verder naar de installatiebeugel-ID. Klik in het midden op 'Doorgaan met installatie'.

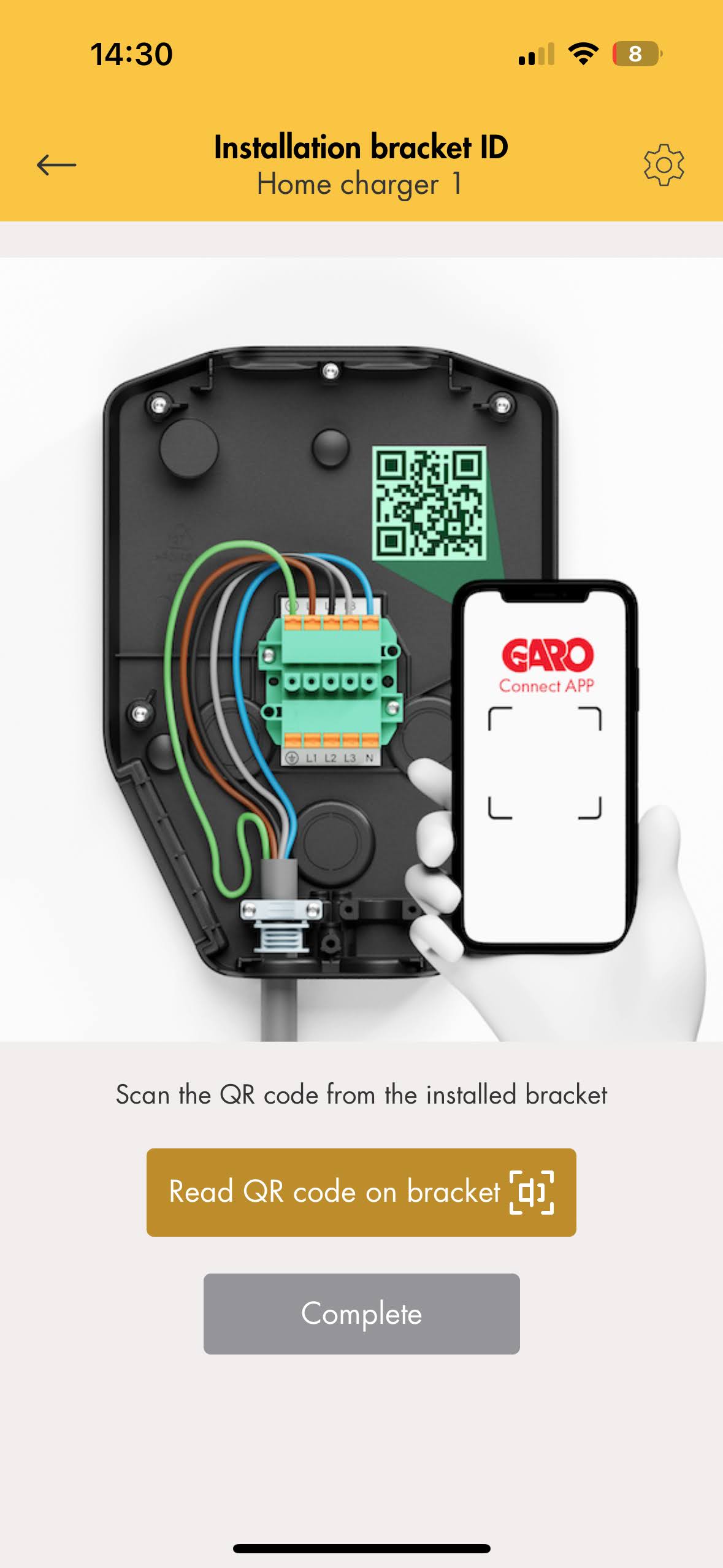

• Scan de QR-code op de voorkant of achterkant van de GARO-oplader. Klik op de knop 'QR-code op haakje lezen' in het midden.

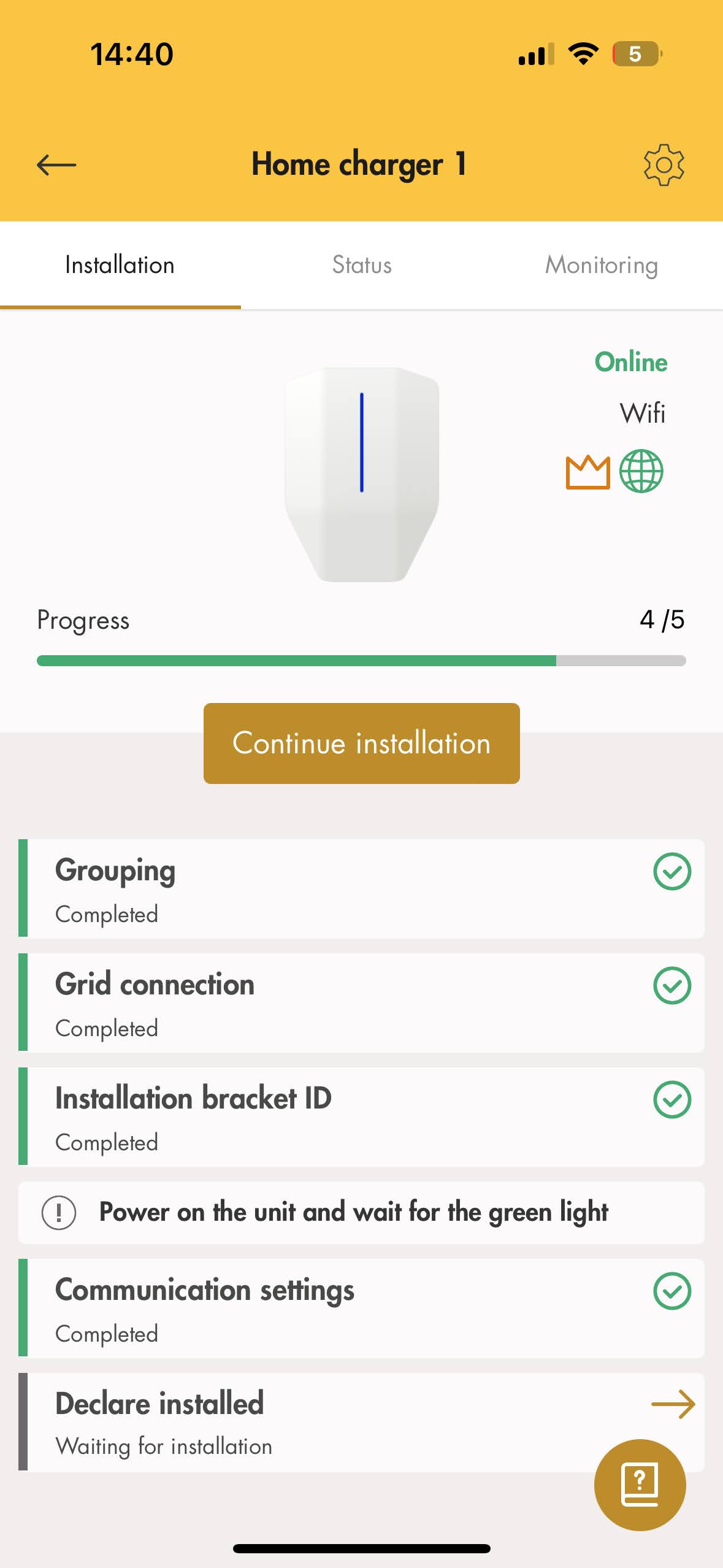

• Ga naar de Communicatie-instellingen. Klik in het midden op 'Doorgaan met installatie'.

• Zet de Garo-oplader aan en klik op de knop 'Volgende'.

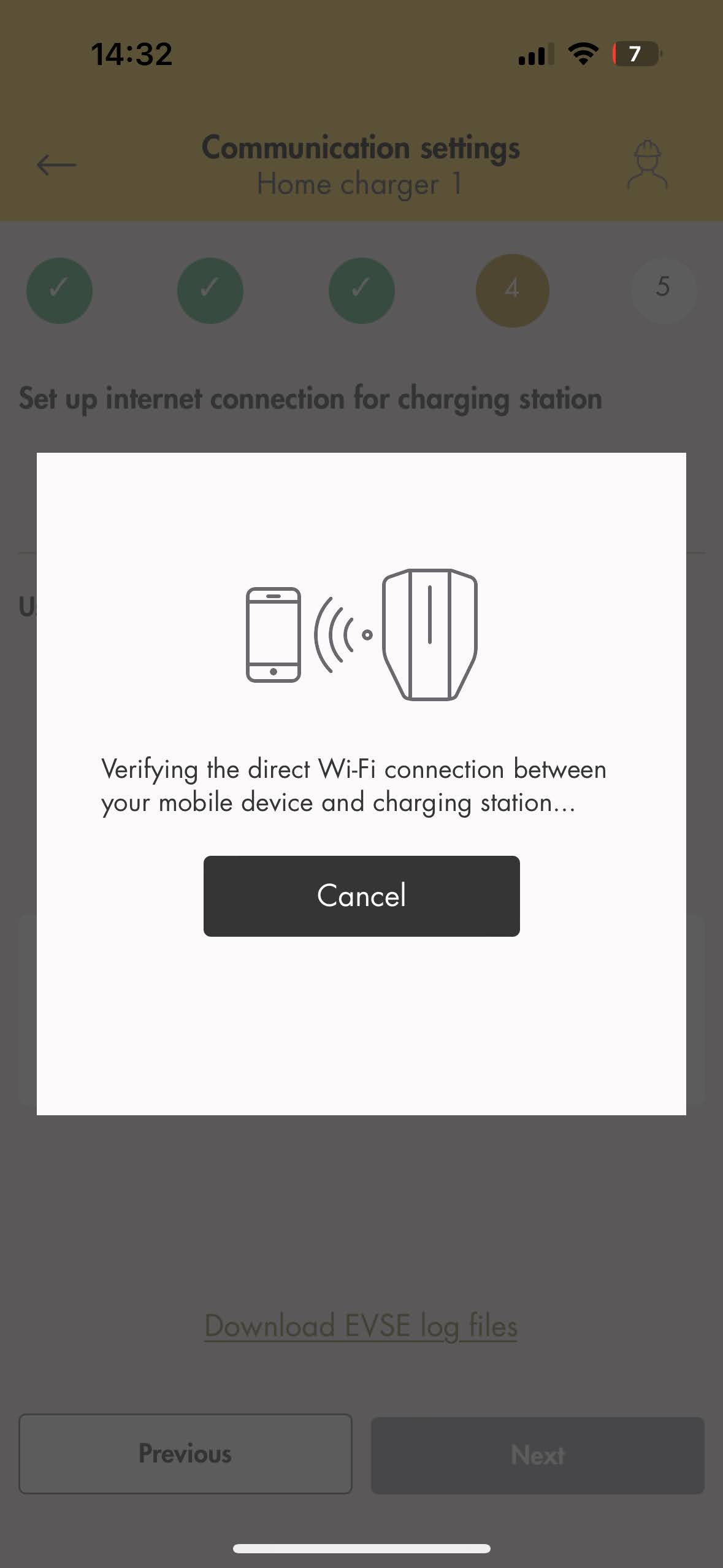

• Er verschijnt een verificatievenster van de directe Wi-Fi-verbinding.

• Maak verbinding met het aangeboden Wi-Fi-netwerk.

• Er verschijnt een verbinding met de GARO-oplader en u kunt zelf een telefoongesprek voeren.

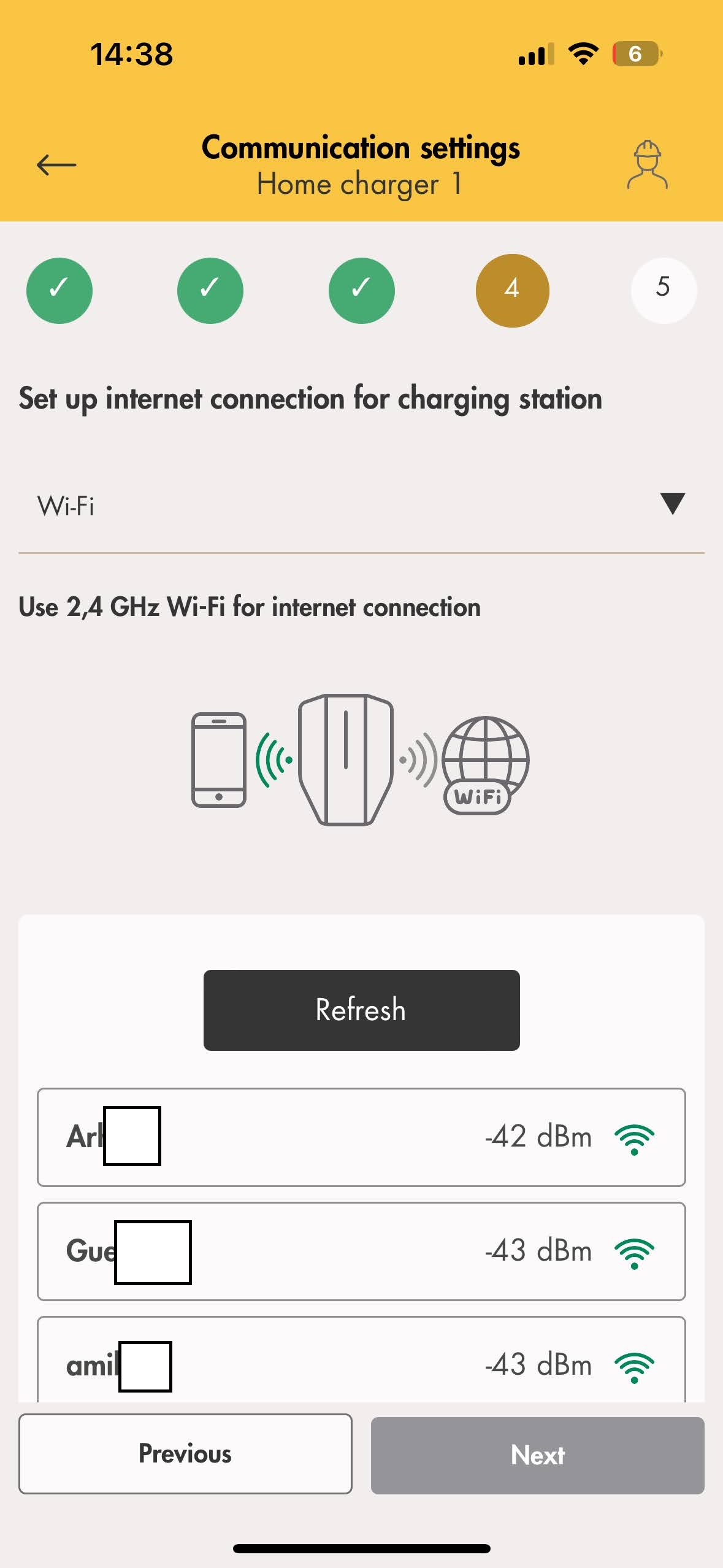

• Selecteer het wifi-netwerk waarmee u de GARO-oplader wilt verbinden en klik vervolgens op de knop 'Volgende'.

• Voer het wachtwoord in en klik op 'Verbinden' in het midden.

• Sluit de directe verbinding door in het midden op 'Verbinding sluiten' te klikken en vervolgens op de knop 'Voltooien'.

• Blijf de geïnstalleerde gegevens declareren

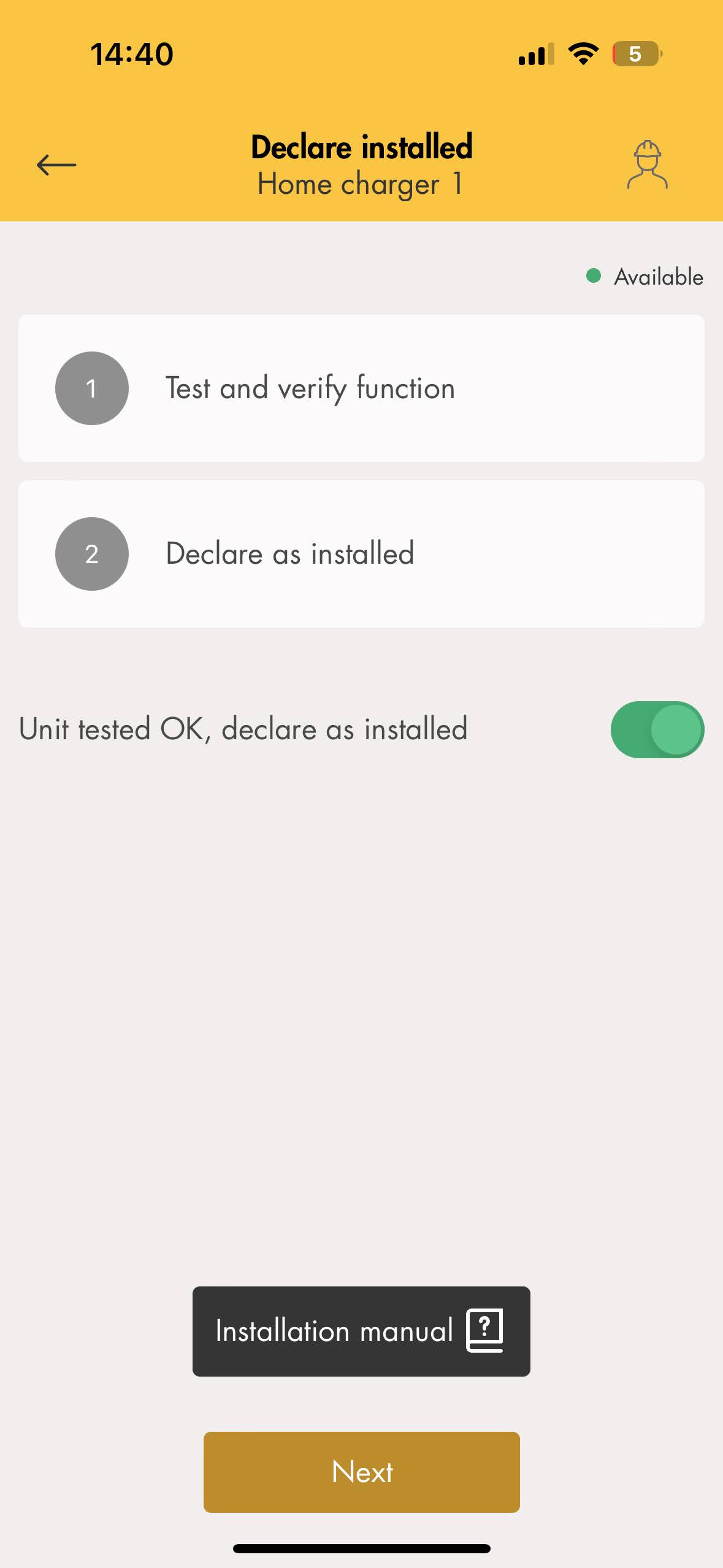

• Er verschijnt een nieuw menu waarin de functie Testen en verifiëren beschikbaar is. Ook de functie Decalre als geïnstalleerd is beschikbaar. Als de tests in orde zijn, verklaart u dat de GARO-lader is geïnstalleerd en klikt u op de knop 'Volgende'.





3. Verbind de GARO-lader met hetzelfde wifi-netwerk als de Reduxi-controller

Voor communicatie tussen de Reduxi-controller en de GARO-lader moeten beide apparaten op hetzelfde netwerk zijn aangesloten. Zoals aangegeven in punt 2.1 moet voor Reduxi hetzelfde netwerk worden geselecteerd, ongeacht of dit LAN of WLAN is.

Zodra aan deze criteria is voldaan, gaat u verder naar de OCPP-instellingen.



4. Configuratie voor OCPP-communicatie tussen de GARO-lader en de Reduxi-controller

4.1 Apparaat toevoegen

Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.



4.2 Selecteer het apparaat dat u wilt toevoegen

Selecteer in de eerste stap de basisinstellingen:

• Selecteer apparaattype: EV-lader,
• Selecteer type: OCPP 1.6 - JSON,
• En definieer de naam.

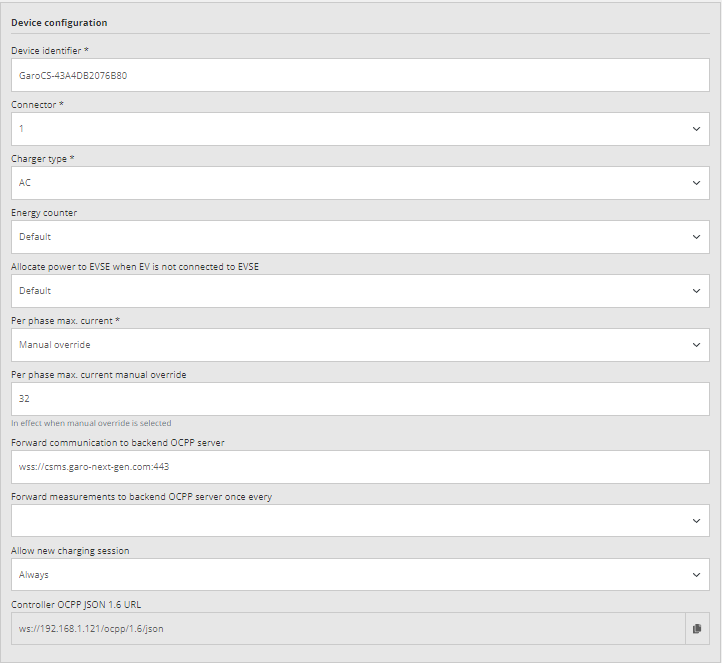

4.3 Apparaatconfiguratie voor OCPP

De tweede stap wordt gebruikt voor het communicatiekanaal, zodat de OCPP-communicatie correct functioneert. Vul eerst de apparaat-ID in die u van de GARO-oplader hebt gekregen.

Wanneer het OCPP JSON 1.6-protocol wordt gebruikt, is een OCPP-URL van de server nodig, die wordt gegenereerd door de Reduxi-controller. De URL kunt u rechtstreeks via het communicatiekanaal verkrijgen.

Voorbeeld-URL: ws://192.168.1.121/ocpp/1.6/json/

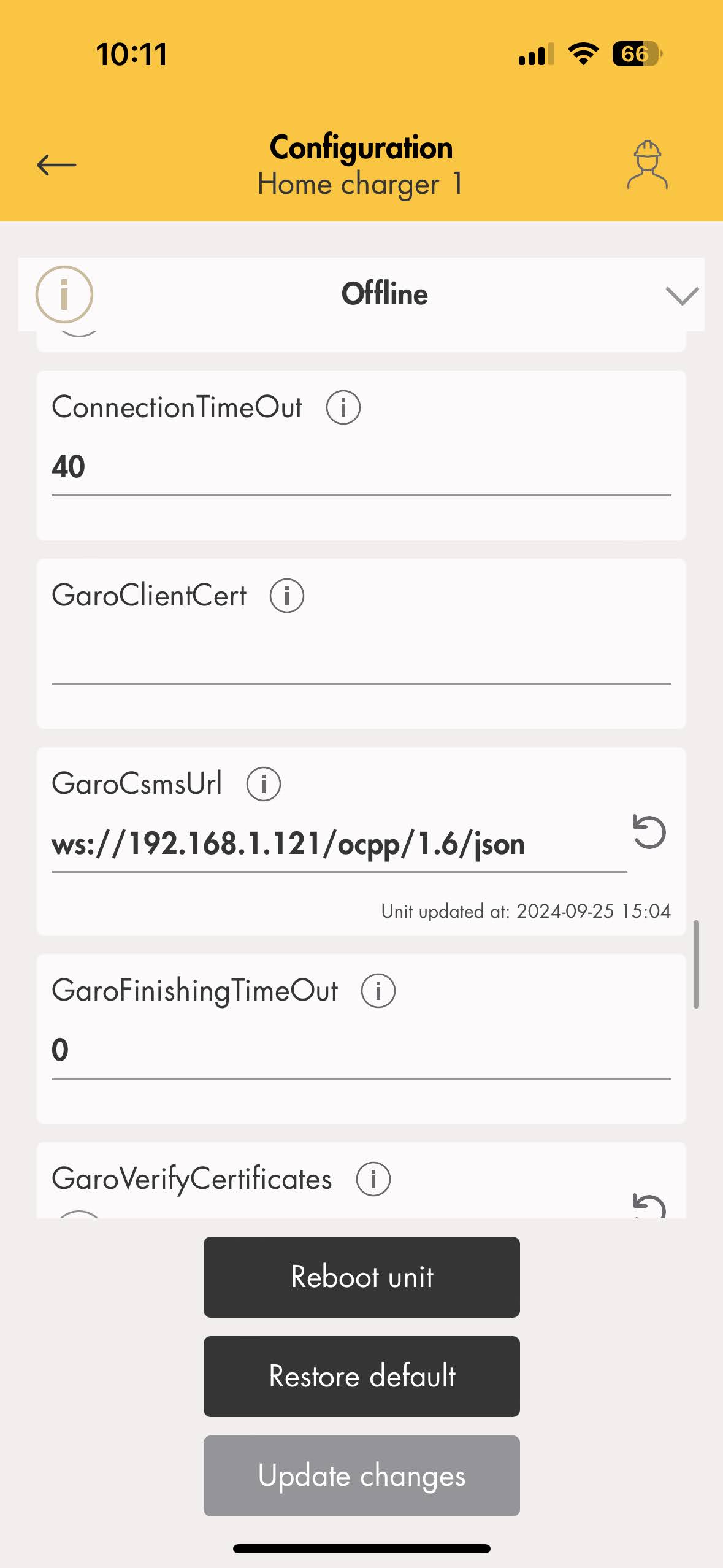

4.4 OCPP-instellingen configureren in de GARO-lader

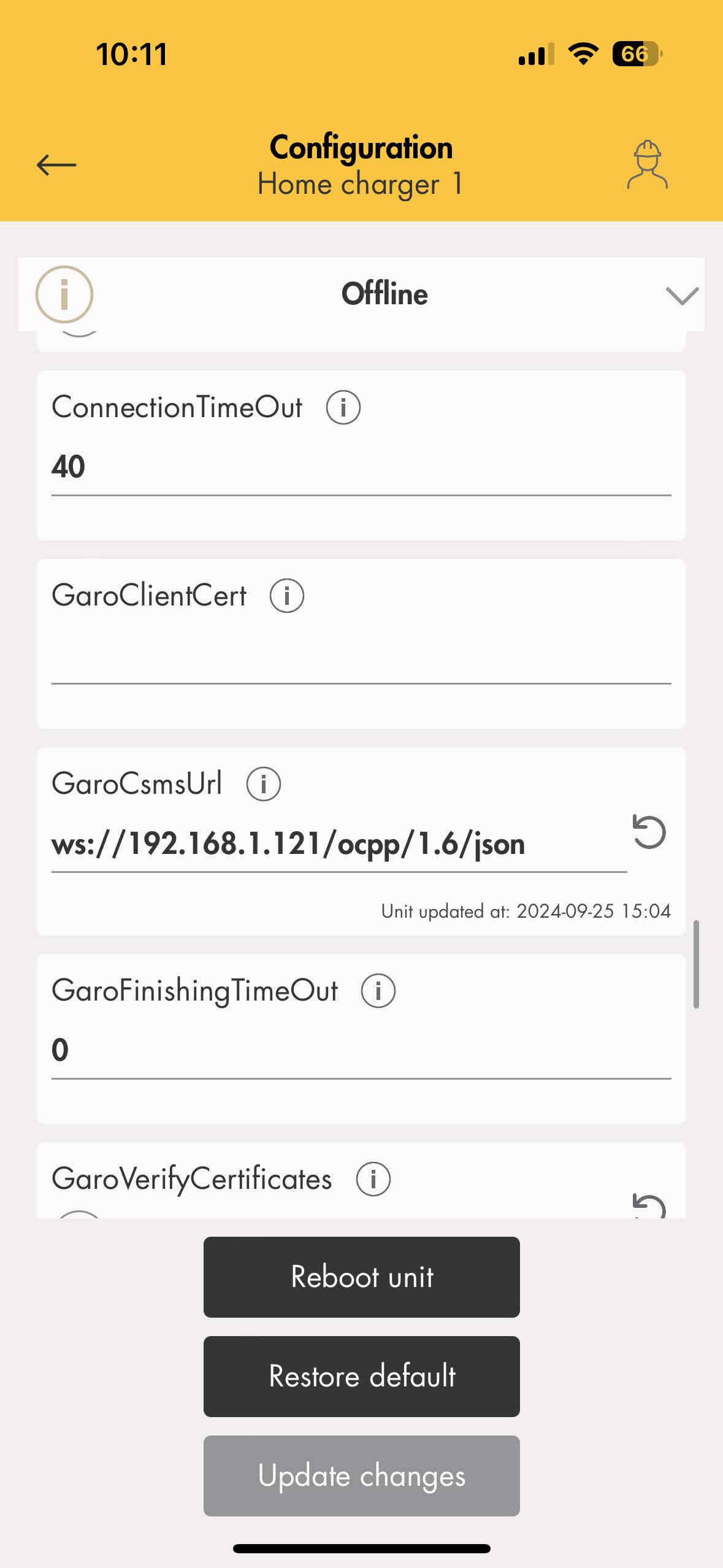

Nadat u de JSON-URL van Reduxi hebt ontvangen, plakt u deze als laatste in de GARO-lader om de OCPP-verbinding tot stand te brengen. Ga naar het gedeelte 'Configuratie' van de GARO-lader, vervolgens naar 'OCPP-instellingen', scrol omlaag naar 'GaroCsmsURL' en plak de URL.









4.5 Testcommunicatie

Om er zeker van te zijn dat de OCPP-communicatie tot stand is gebracht, kunt u een communicatietest uitvoeren via de knop 'Communicatie testen'. Deze bevindt zich rechtsonder, na alle velden voor het communicatiekanaal.

Er zijn drie verschillende gevallen van communicatierespons.

Geval 1: Communicatie verloopt naar behoren.

Geval 2: Kan niet communiceren met apparaat 1, de ID van het apparaat is niet ingesteld of is anders.

Geval 3: Er is geen apparaat met OCPP 1.6-communicatie gevonden.

4.6 Standaardparameters

Vul de geavanceerde instellingen in en kies de parameters die in de onderstaande afbeelding worden weergegeven. De instellingen kunnen variëren afhankelijk van de locatiebehoeften. Wanneer u klaar bent, klikt u op de knop 'Gereed' rechtsonder op uw scherm.

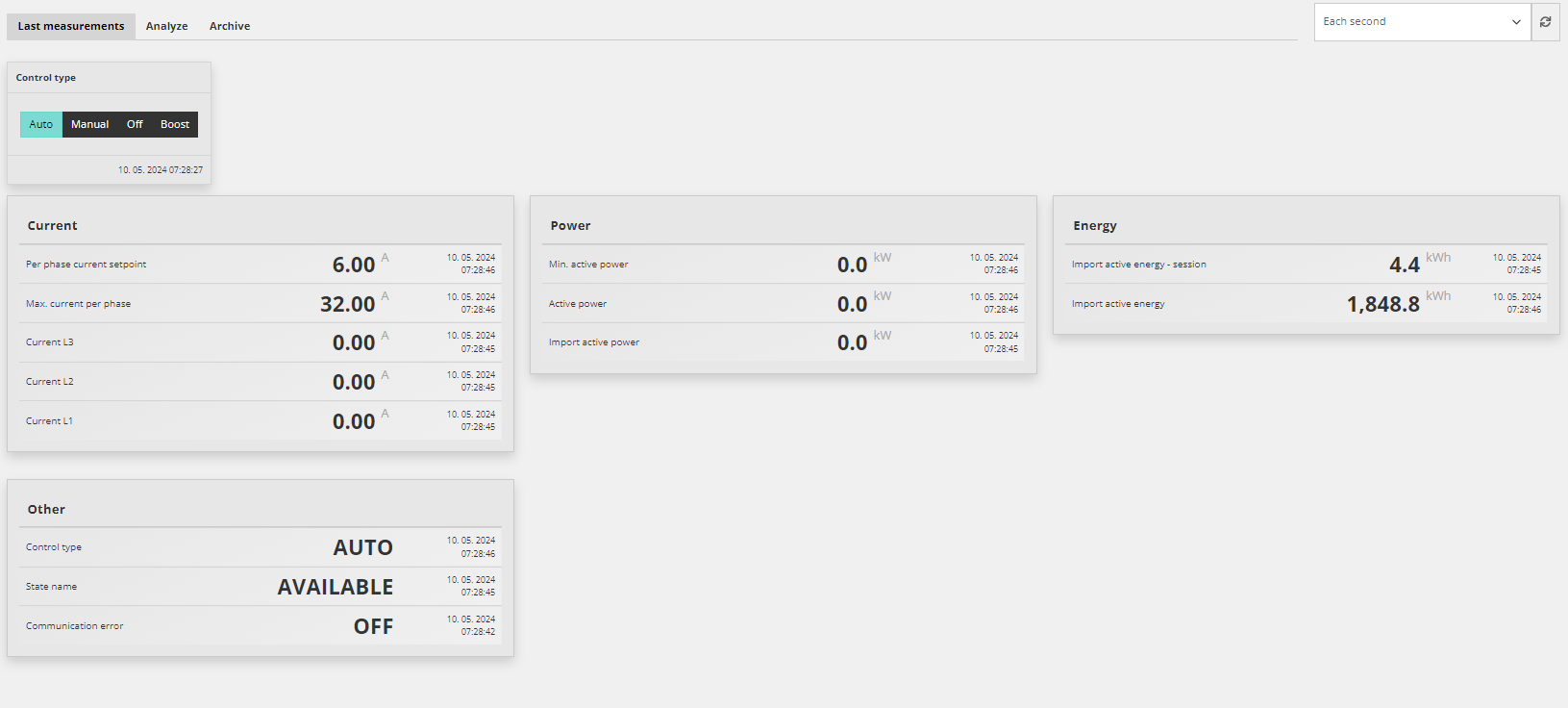

4.7 Uitlezingen van het apparaat

Het doel van dit punt is om te laten zien hoe u de metingen van het apparaat kunt controleren. Dit doet u onder 'Apparaat/Laatste meting'.

Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt via de cloudapplicatie Reduxi.

4.8 Fabrieksinstellingen herstellen

Als de oplader wordt verplaatst of verbinding moet maken met een ander netwerk, kan het nodig zijn om de fabrieksinstellingen te herstellen. Om de fabrieksinstellingen te herstellen, houdt u de testknop 20 seconden ingedrukt en configureert u vervolgens de GARO-lader opnieuw.
