Reduxi-strategieën maken DLM-uitvoering mogelijk op elk niveau van de installatie, wat bescherming en flexibiliteit garandeert en tegelijkertijd bijdraagt aan een aanzienlijke kostenbesparing.
1. Invoering
Met de toenemende behoefte aan multi-level DLM (dynamisch lastbeheer) biedt het Reduxi-systeem de mogelijkheid om op elk installatieniveau beperkingen op te leggen, d.w.z. om elektrische elementen van elke voeding tegen schade te beschermen.
2. Bescherming van DLM op meerdere niveaus
Of er sprake is van meervoudige bescherming, hangt volledig af van de specifieke installatie op de locatie. Voor elk nieuw niveau van voer/voersoorten moet een op maat gemaakte strategie worden gedefinieerd om ervoor te zorgen dat aan alle veiligheidsvoorwaarden voor een goede controle wordt voldaan.
2.1 Voorbeeld voor DLM op meerdere niveaus in Reduxi-systeem
Er worden twee voorbeelden gegeven die in de praktijk het meest worden gebruikt.
2.1.1 Hoofdnet Slimme meter case

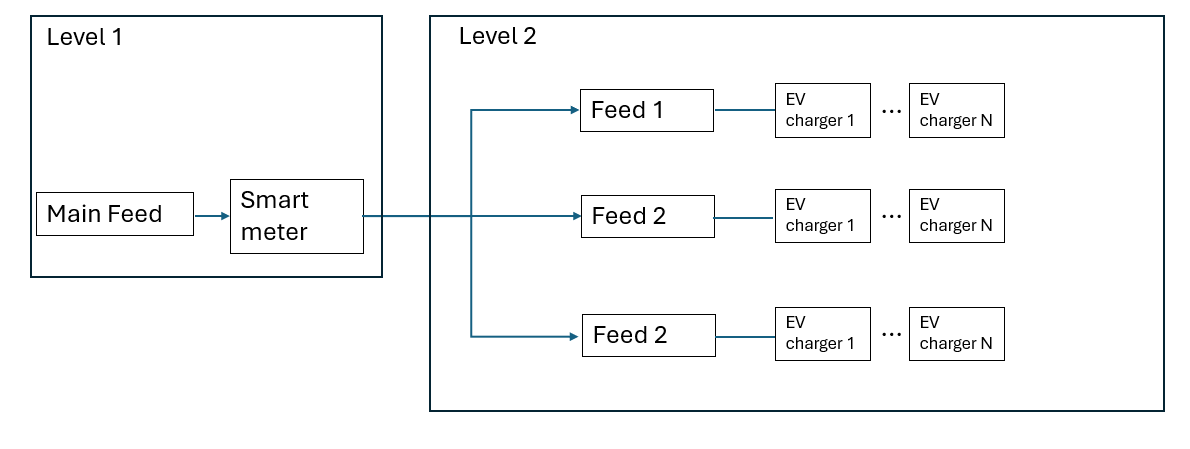

Hieronder wordt een voorbeeld gegeven van de schema's van een installatie op twee niveaus:
In dit voorbeeld worden metingen van de slimme meter uitgevoerd bij de hoofdtoevoer, waarbij één slimme meter het verbruik van het hele gebouw detecteert en meet. Voor secundaire feeds op niveau twee worden de metingen rechtstreeks verkregen (berekend) van individuele EV-laders, waarbij de som van het vermogen op elke EV-lader fungeert als een 'virtuele' slimme meter voor die feed. Let op (belangrijk!)dat deze aanpak alleen geldig is als de feed uitsluitend is aangesloten op EV-laders. Anders zijn de metingen onnauwkeurig.
Hoe stel je strategieën in voor dit voorbeeld:
- Allereerst moet een algemene strategie worden vastgesteld, inclusief de slimme meter en alle opladers:
In Reduxi Configurator als onderdeel van Strategieën voor Reduxi-controller worden gecontroleerde apparaten (EV-laders) en meetinstrumenten (slimme meter) gedefinieerd:

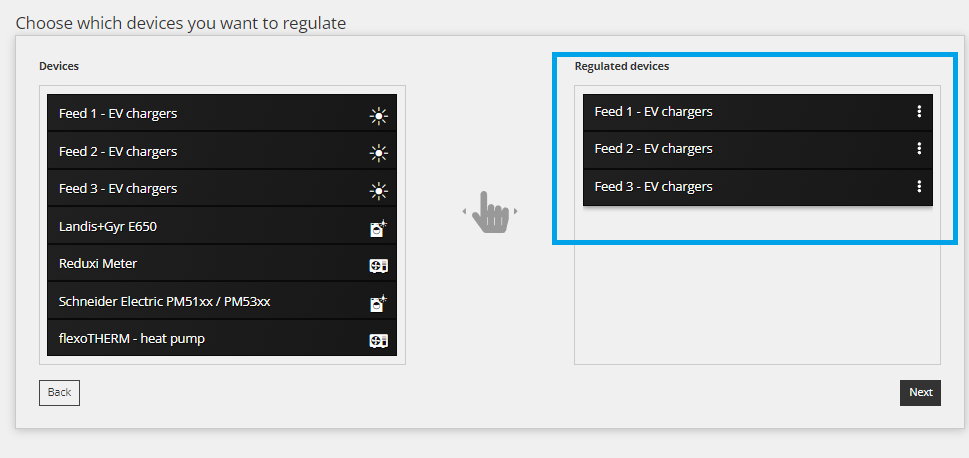

Gecontroleerd apparaat (alle EV-laders):

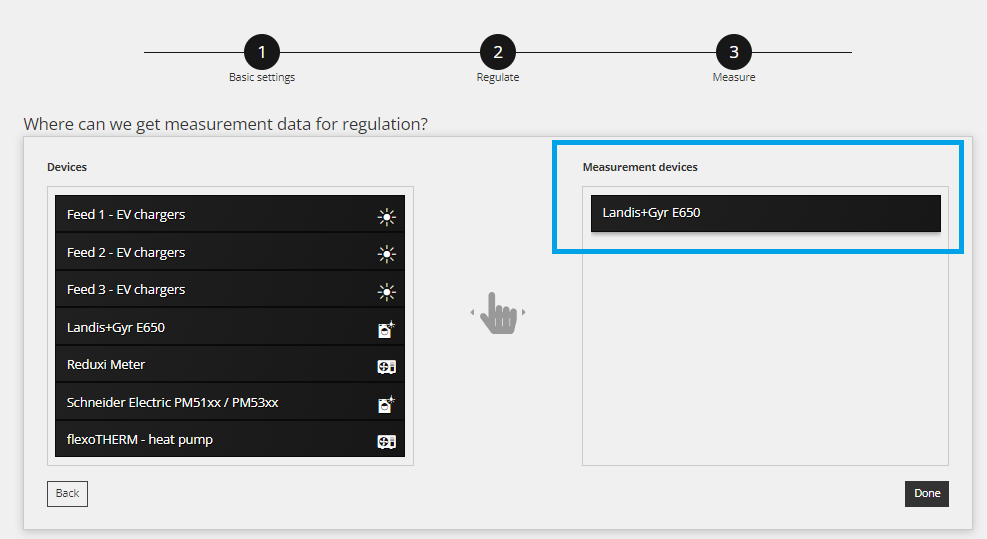

Meetinstrument (slimme meter):

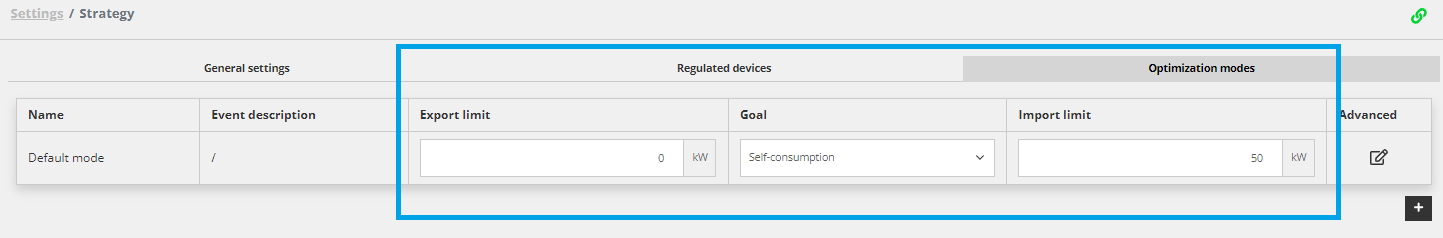

Stel een export-/importlimiet in voor de algemene strategie:
Met de definitie van de strategie wordt het algemene geval gedekt en berekent de Reduxi-controller het setpoint voor individuele elektrische voertuigen, rekening houdend met de beperkingen van het hoofdnetwerk.
- Ten tweede moet er een specifieke strategie voor individueel voer worden vastgesteld:
In Reduxi Configurator als onderdeel van Strategieën voor Reduxi-controller definieert het gecontroleerde apparaat (EV-laders van feed één) en het meetapparaat (EV-laders op feed één):

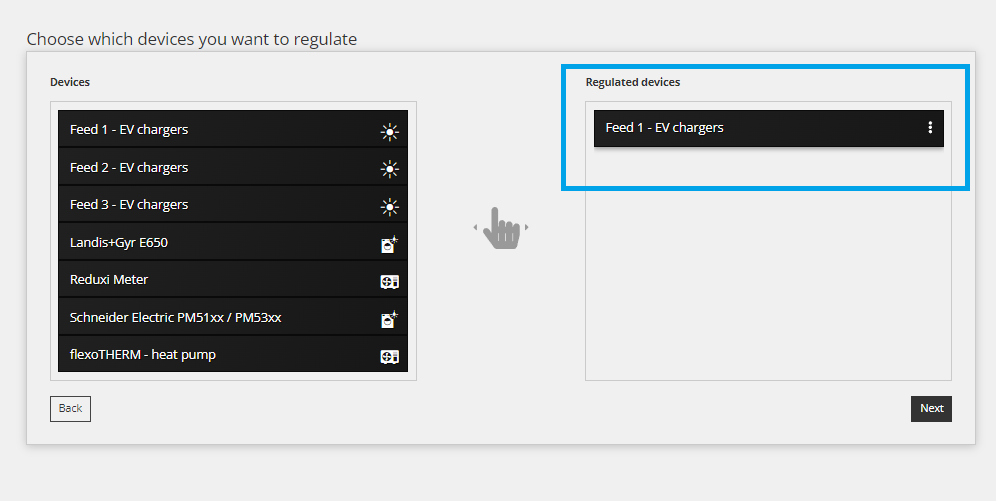

Gecontroleerd apparaat (EV-laders voor feed 1):
Meetinstrument (EV-laders voor voeding 1):

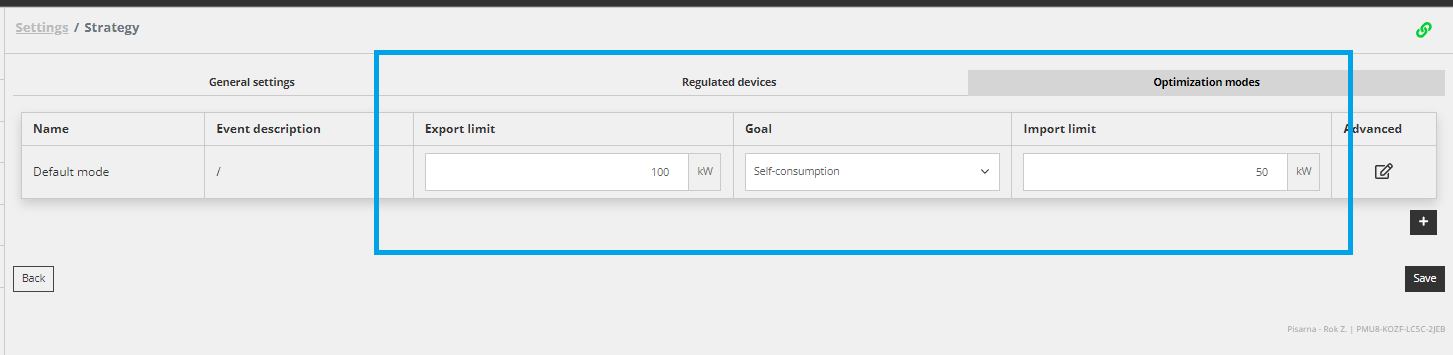

Stel indien nodig een export-/importlimiet in voor de specifieke feedstrategie:
Dezelfde procedure moet worden toegepast op feeds 2 en 3, wat resulteert in een totaal van vier gedefinieerde strategieën. Hiermee beschikt het Reduxi-systeem over alle benodigde informatie om DLM veilig uit te voeren. Houd er rekening mee dat de Reduxi-controller voor elke EV-lader in realtime twee setpoints berekent, afgeleid van de individuele strategie die bij de betreffende EV-lader hoort. De Reduxi-controller zal altijd de lagere instelwaardeaannemen, waardoor maximale bescherming wordt gegarandeerd.
2.1.2 Case van slimme meters op lager niveau
Hieronder wordt een voorbeeld gegeven van de schema's van een installatie op twee niveaus:
In dit voorbeeld worden metingen van de slimme meters uitgevoerd op lagere niveaus, waarbij drie slimme meters het individuele verbruik van de feed detecteren en meten. Om de belangrijkste voedingsmetingen te verkrijgen (berekenen) worden de lagere voedingsverbruiken bij elkaar opgeteld en fungeert als een "virtuele" slimme meter.
Hoe stel je strategieën in voor dit voorbeeld:
- Ten eerste moet er een algemene strategie worden vastgesteld, inclusief een 'virtuele' slimme meter, drie slimme meters op laag niveau en alle oplaadpunten voor elektrische auto's.
In Reduxi Configurator als onderdeel van Strategieën voor Reduxi-controller definieert het aangestuurde apparaat (alle EV-laders) en het meetapparaat ("virtuele" slimme meter):
Gecontroleerd apparaat (alle EV-laders):

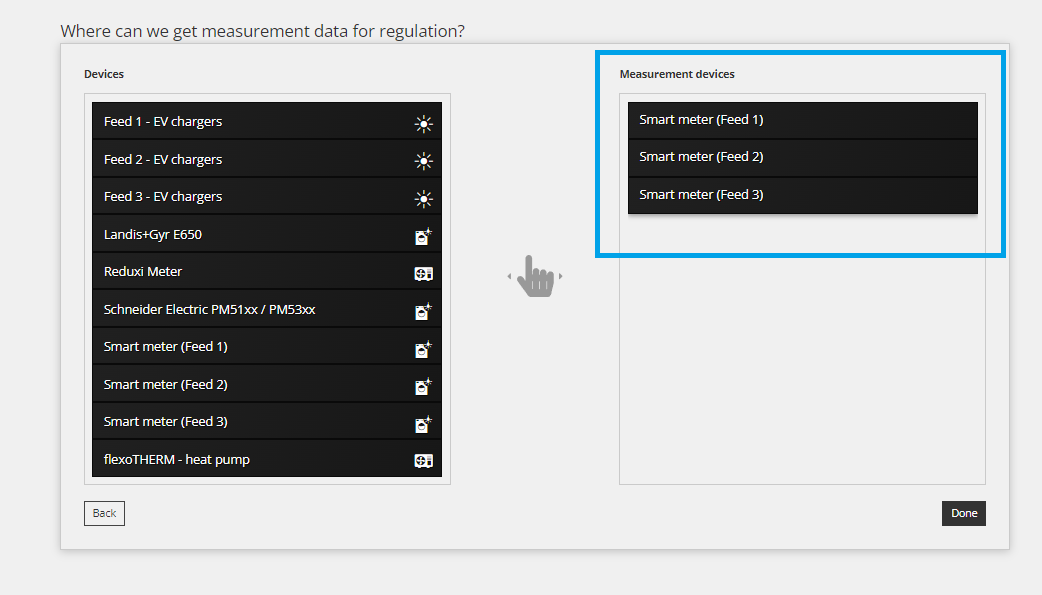

Meetinstrument (virtuele slimme meter):
Stel een export-/importlimiet in voor de algemene strategie:
- Ten tweede moet er een specifieke strategie voor individueel voer worden vastgesteld:
In Reduxi Configurator als onderdeel van Strategieën voor Reduxi-controller worden gecontroleerde apparaten (EV-laders van feed één) en meetinstrumenten (EV-laders op feed één) gedefinieerd:
Gecontroleerd apparaat (voeding 1 slimme meter):

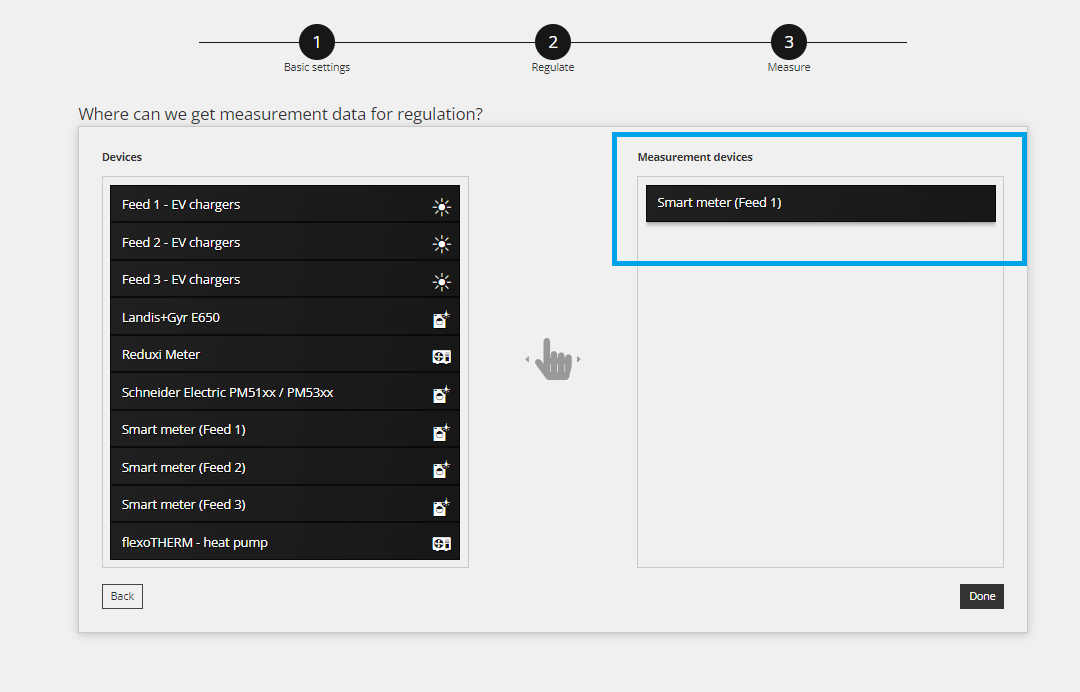

Meetinstrument (EV-laders voor voeding 1):
Stel indien nodig een export-/importlimiet in voor de specifieke feedstrategie:
Dezelfde procedure moet worden toegepast op feeds 2 en 3, wat resulteert in een totaal van vier gedefinieerde strategieën. Hiermee beschikt het Reduxi-systeem over alle benodigde informatie om DLM veilig uit te voeren. Houd er rekening mee dat de Reduxi-controller voor elke EV-lader in realtime twee setpoints berekent, afgeleid van de individuele strategie die bij de betreffende EV-lader hoort. De Reduxi-controller zal altijd de lagere instelwaardeaannemen, waardoor maximale bescherming wordt gegarandeerd.
Voor meer informatie, volg de link naar Reduxi Configurator.
Voor visualisatie van gegevens verkregen uit het apparaat wordt de cloudtoepassing gebruikt: Reduxi Cloud.
