Integreer Reduxi met de ABB Terra Wall-Box-lader via wifi, met behulp van het Modbus TCP/RTU- of OCPP-protocol. De flexibiliteit van Reduxi zorgt voor kostenbesparingen tot wel 30%.
1. Installeer de TerraConfig-applicatie
1.1 TerraConfig-platform:
https://abb.installer.chargedot.com/#/login
1.2 De applicatie is beschikbaar in de Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 De applicatie is beschikbaar in de Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Maak verbinding met de TerraConfig-applicatie

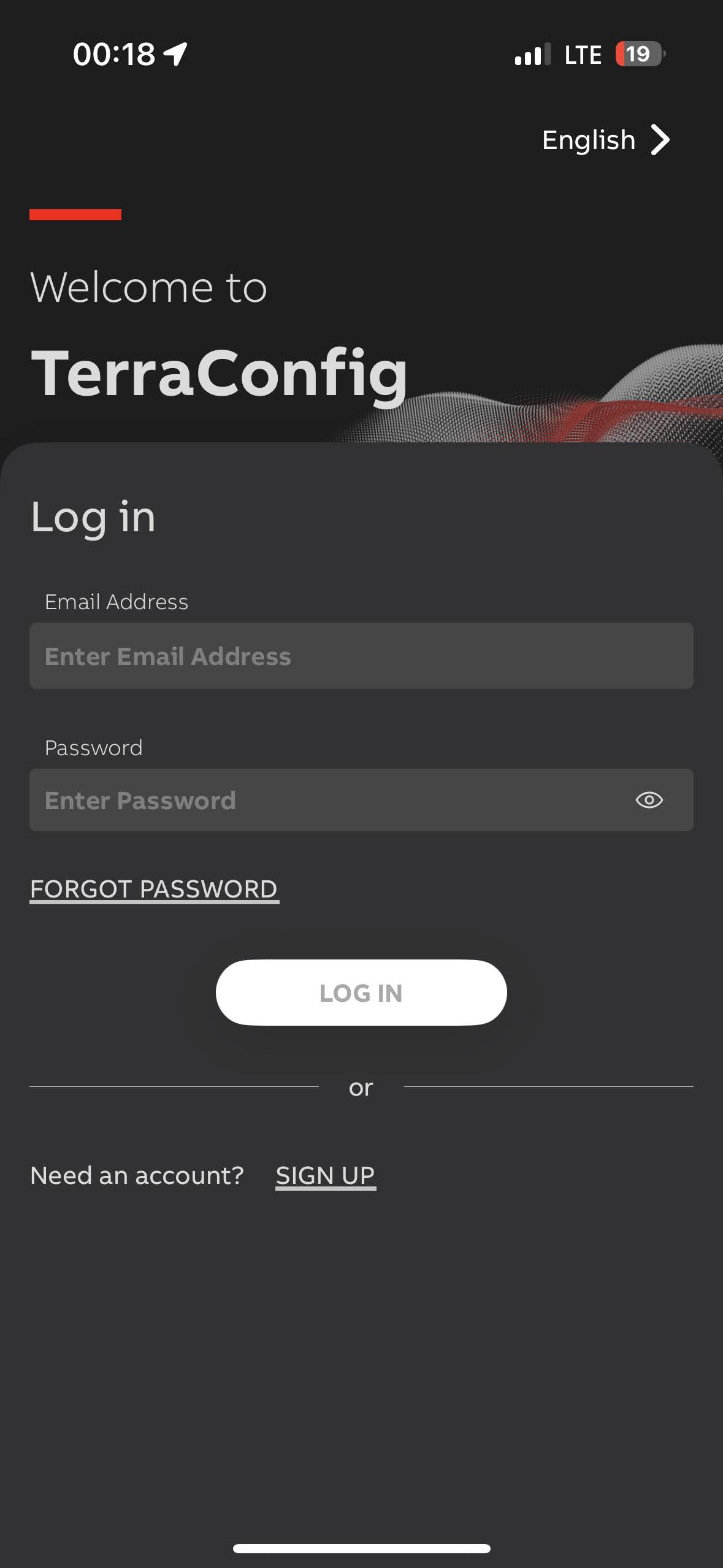

2.1 Inloggen/Registreren op de TerraConfig-app
Open de applicatie en log in of registreer een nieuw account door op de knop 'AANMELDEN' te klikken en log vervolgens in.
2.1.1 TerraConfig-laderinstellingen
Nadat u bent ingelogd, moet u de configuratie voor de TerraConfig-app uitvoeren.

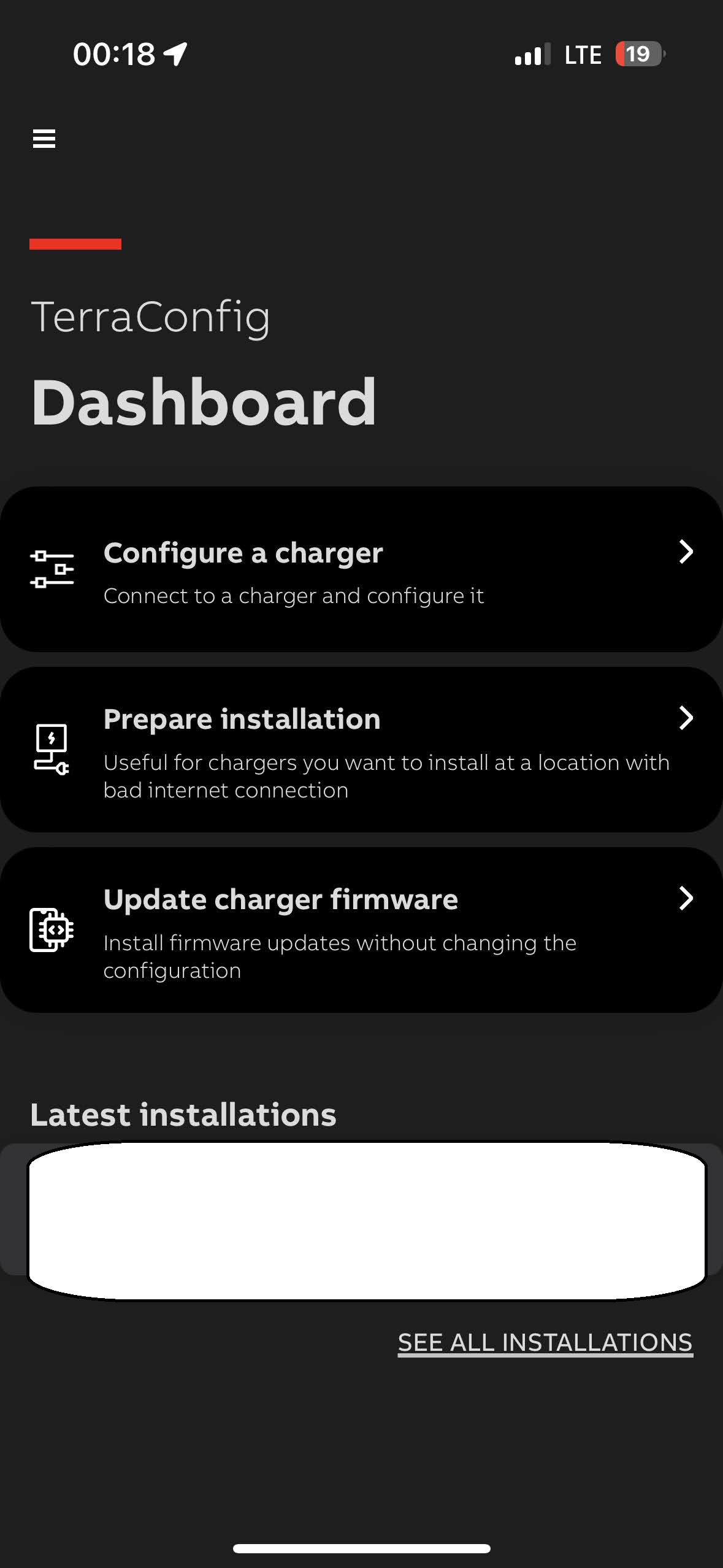

- Dashboard (klik op Configureer een lader):
- Verbinden met oplader (beschikbaar apparaat):
- Vul de basisinstellingen in:

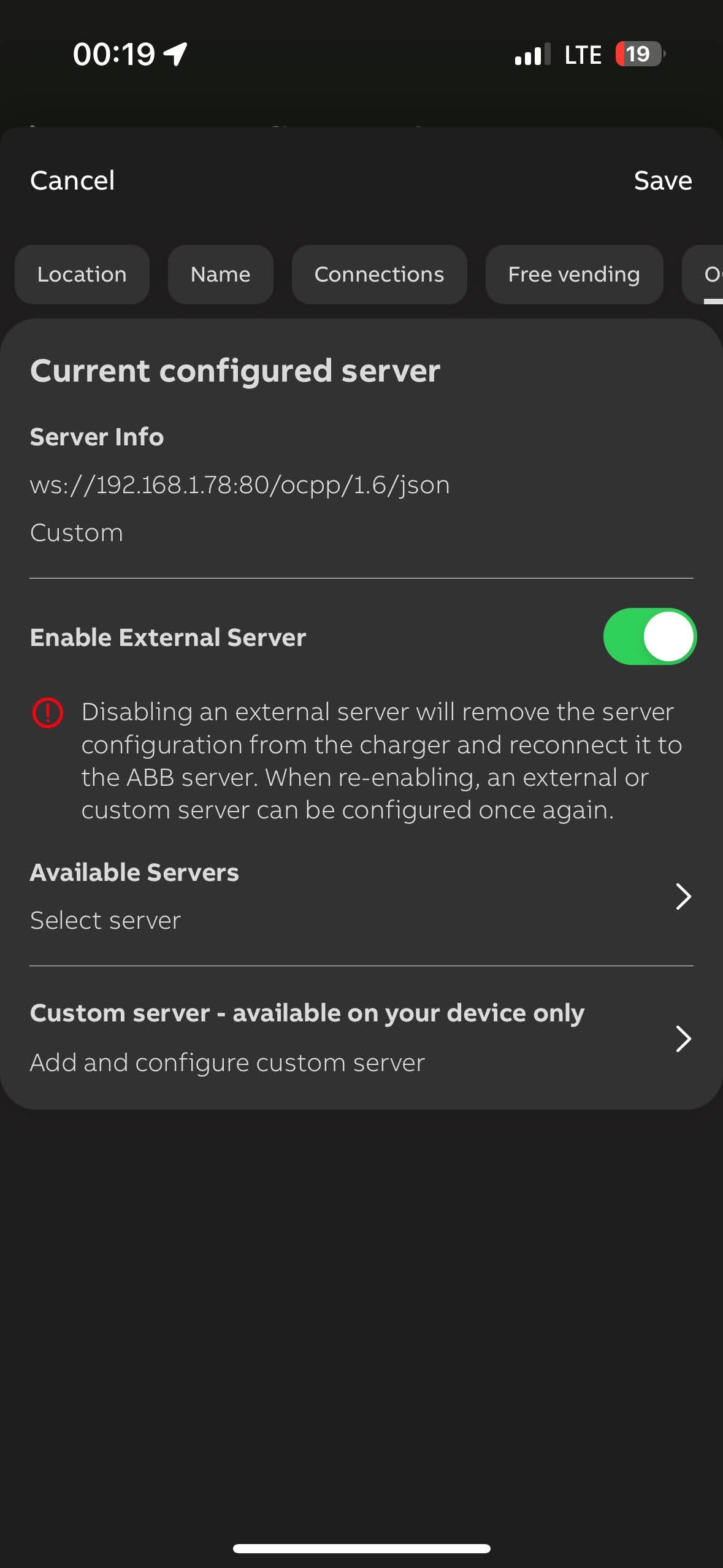

2.1.2 TerraConfig lader OCPP serverparameters
- Schakel de externe server in.
- De OCPP-url-server wordt verkregen van de Reduxi-controller.

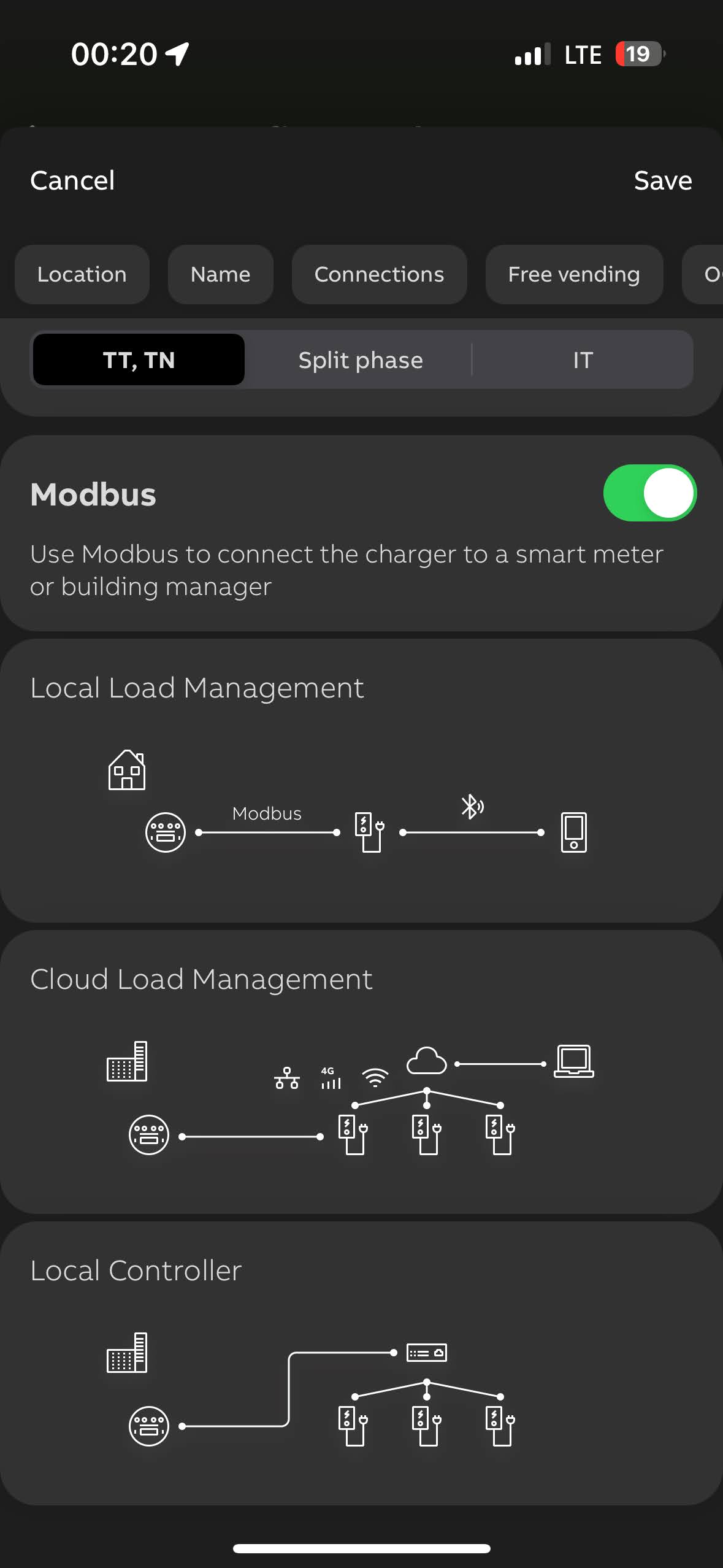

- Vul de parameters voor energiebeheer in (schakel Modbus in):
2.1.4 TerraConfig lader Modbus-instellingen

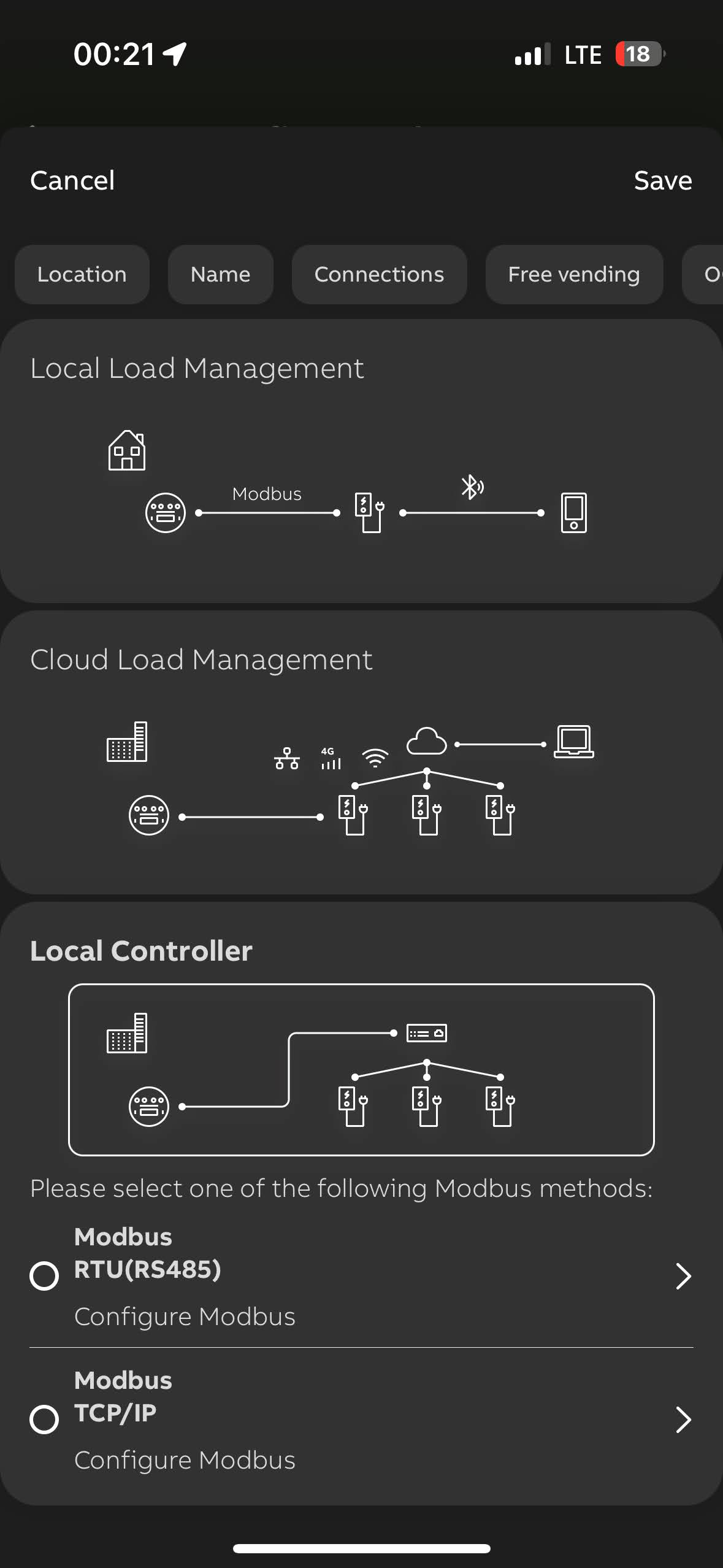

- Lokale controller kiezen

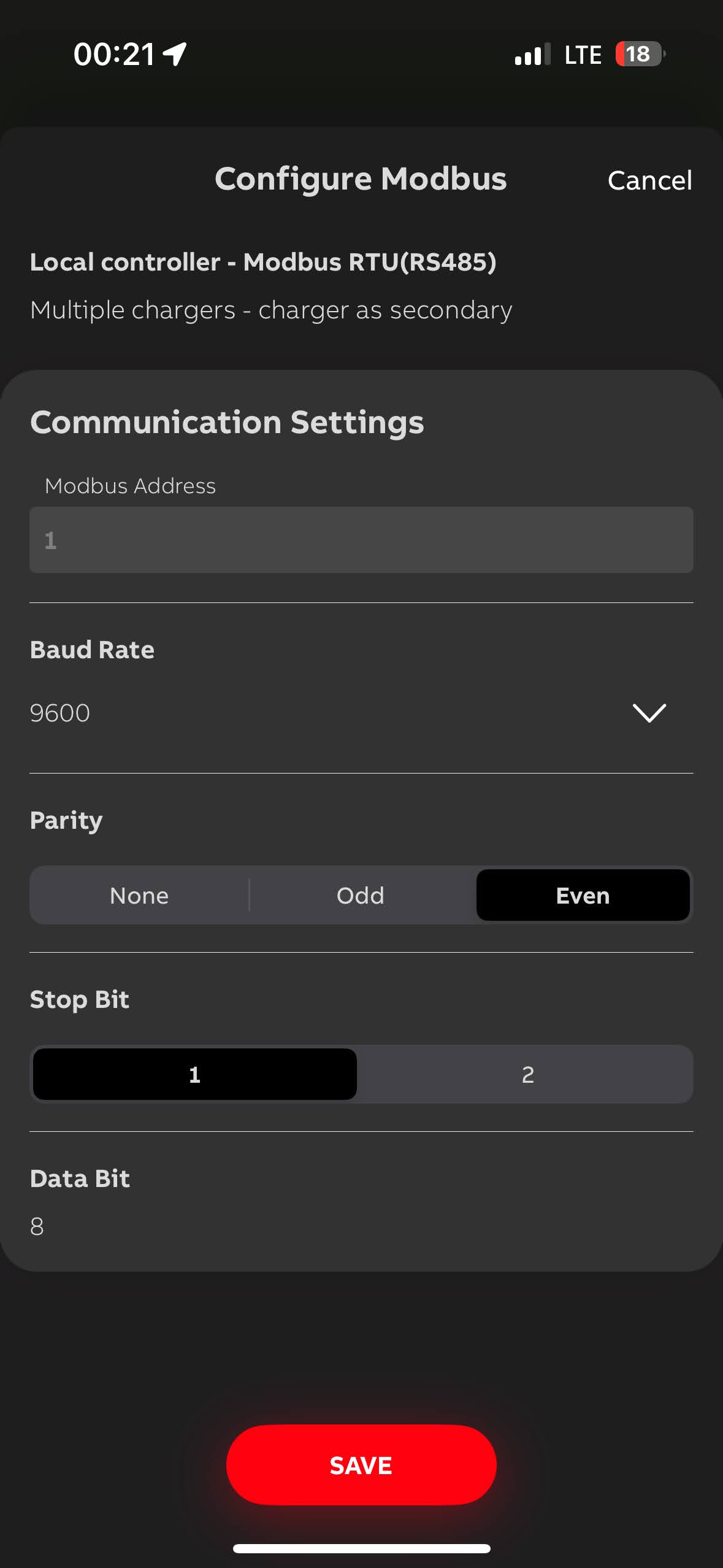

- Modbus-instellingen (RTU):
Dezelfde instellingen moeten worden toegepast op de Reduxi-controller voor RS485-poort 1 of poort 2.

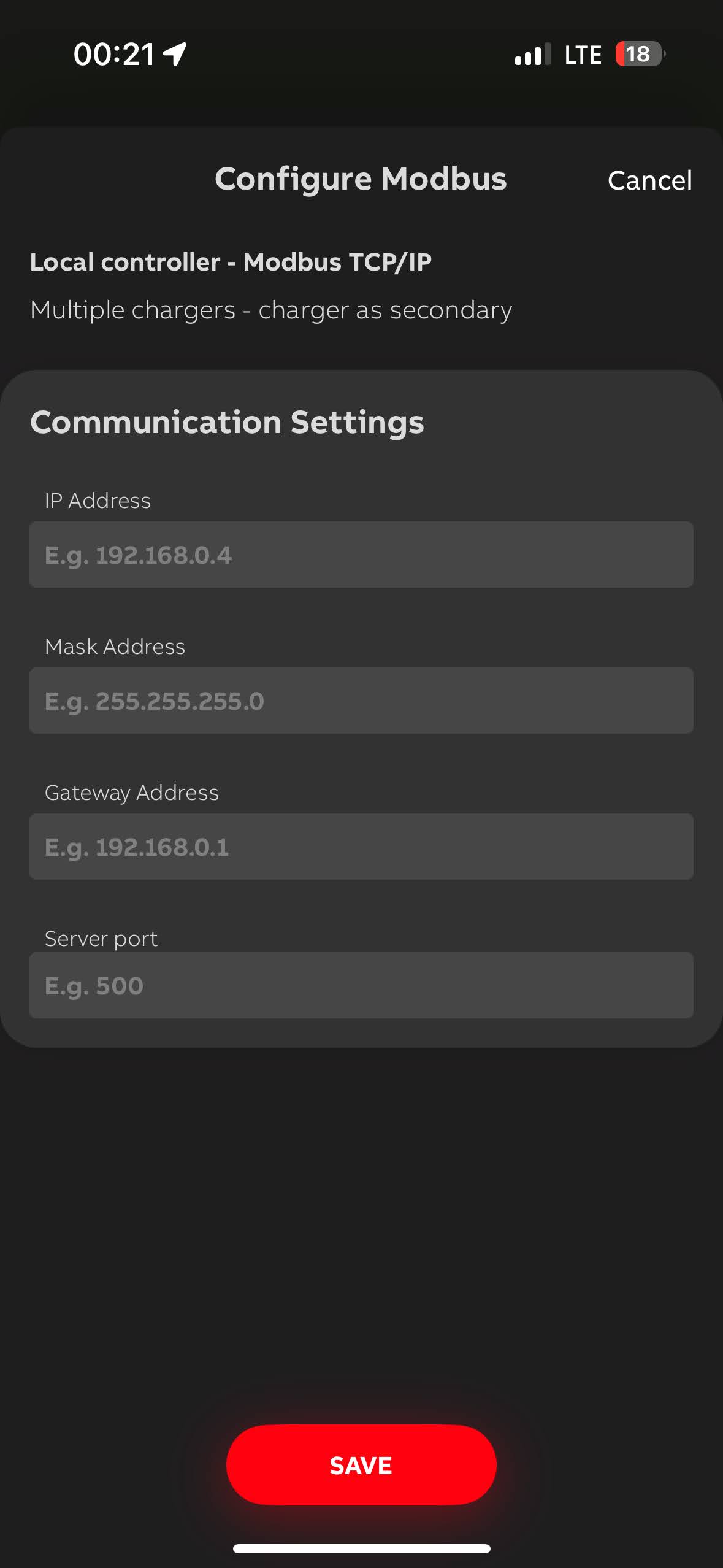

- Parameter instellen voor Modbus TCP/IP, voor communicatiedoeleinden met Reduxi-controller.
2.1.4 Verbinden met wifi
3. OCPP communicatie tussen de ABB Terra AC Wall-box-lader en de Reduxi-controller
3.1 Apparaat toevoegen
Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.
3.2 Selecteer het apparaat dat u wilt toevoegen
Selecteer in de eerste stap de basisinstellingen:
- Selecteer apparaattype: EV-lader,
- Selecteer type: OCPP 1.6 - JSON,
- En definieer de naam.
4.3 Apparaatconfiguratie voor OCPP
De tweede stap wordt gebruikt voor het communicatiekanaal, zodat de OCPP-communicatie correct functioneert. Vul eerst de apparaat-ID in die u via de TerraConfig-app hebt verkregen.
Wanneer het OCPP JSON 1.6-protocol wordt gebruikt, is een OCPP-URL van de server nodig, die wordt gegenereerd door de Reduxi-controller. De URL kunt u rechtstreeks via het communicatiekanaal verkrijgen.
Apparaat-ID (unieke OCPP-ID) wordt verkregen van de oplader (deze begint aan de rechterkant van de oplader met TACW11-4-......) en moet worden ingesteld in het communicatiekanaal.
Voorbeeld-URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 OCPP-instellingen configureren in TerraConfig
Link naar: 2.1.2 ABB Terra Wall-box lader OCPP serverparameters
4.5 Testcommunicatie
Om er zeker van te zijn dat de OCPP-communicatie tot stand is gebracht, kunt u een communicatietest uitvoeren via de knop 'Communicatie testen'. Deze bevindt zich rechtsonder, na alle velden voor het communicatiekanaal.
Er zijn drie verschillende gevallen van communicatierespons.
Geval 1: Communicatie verloopt naar behoren.
Geval 2: Kan niet communiceren met apparaat 1, de ID van het apparaat is niet ingesteld of is anders.
Geval 3: Er is geen apparaat met OCPP 1.6-communicatie gevonden.
4. Modbus TCP/IP communicatie tussen de ABB Terra AC Wall-box lader en de Reduxi controller
Link naar ABB voor Modbus-communicatie van ABB Terra AC Wall-box:
4.1 Apparaat toevoegen (ABB Terra AC Wall-boxlader)
Meld u eerst aan bij de lokale Reduxi-configurator en voeg een nieuw apparaat toe door op de knop 'Apparaat toevoegen' te klikken.
4.2 Selecteer het apparaat dat u wilt toevoegen
Selecteer in de eerste stap de basisinstellingen:
- Selecteer apparaattype: EV-lader,
- Selecteer type: ABB Terra AC wanddoos,
- en definieer de naam.
4.3 Apparaatconfiguratie voor Modbus TCP/IP
De tweede stap wordt gebruikt voor het communicatiekanaal, zodat de Modbus TCP/IP-communicatie correct werkt. Vul eerst het verkregen IP-adres van de ABB Terra AC-wanddoos in en definieer de Modbus-ID, die standaard op 1 staat.
4.4 Testcommunicatie
Om er zeker van te zijn dat de Modbus TCP/IP-communicatie tot stand is gebracht, kunt u een communicatietest uitvoeren via de knop 'Communicatie testen'. Deze bevindt zich rechtsonder, na alle velden voor het communicatiekanaal.
Voorbeeld IP: 192.168.2.201
Er zijn drie verschillende gevallen van communicatierespons.
Geval 1: Communicatie verloopt naar behoren door te lezen:
Geval 2: Kan niet communiceren met het apparaat op IP = 192.168.2.201, het IP van het apparaat is anders:
Geval 3: De gekozen poort is niet correct, controleer de poort voor Modbus TCP/IP:
4.5 Standaardparameters
Vul de geavanceerde instellingen in en kies de parameters die in de onderstaande afbeelding worden weergegeven. De instellingen kunnen variëren afhankelijk van de locatiebehoeften. Wanneer u klaar bent, klikt u op de knop 'Gereed' op uw scherm.
5.1 Uitlezingen van het apparaat voor OCPP of Modbus TCP/IP
Het doel van dit punt is om te laten zien hoe u de metingen van het apparaat kunt controleren. Dit doet u onder 'Apparaat/Laatste meting'.
Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt via de cloudapplicatie Reduxi.
