Integreer Reduxi met de AXIbox 11K lader via Wi-Fi, met behulp van het OCPP-protocol. De flexibiliteit van Reduxi maakt kostenbesparingen tot 30% mogelijk.

1. Evchargo-app

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 De applicatie is beschikbaar in de Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 De applicatie is beschikbaar in de Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Maak verbinding met detoepassing Evchargo

2.1 Aanmelden/registreren bij de Evchargo-toepassing

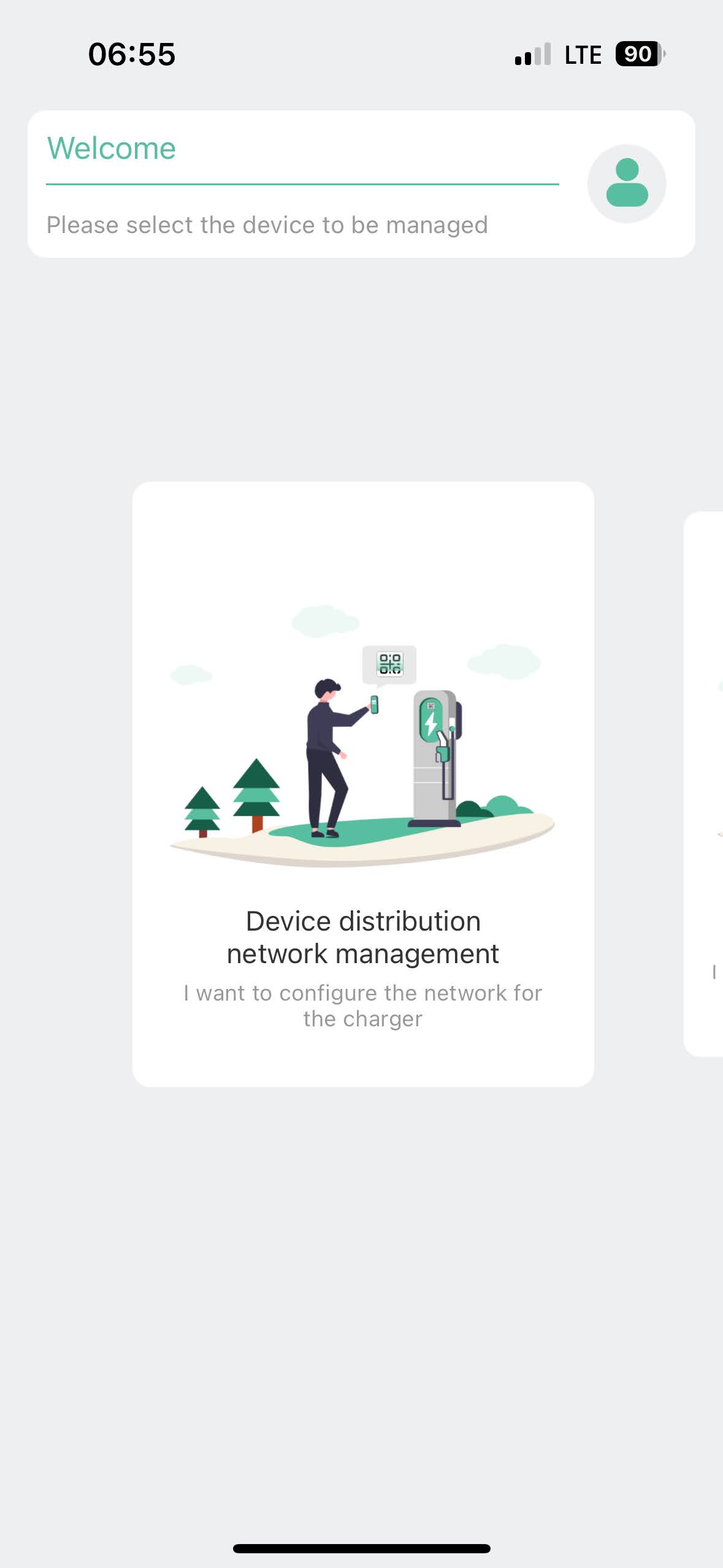

Open de applicatie en log in of registreer een nieuwe account. De startpagina ("Welkomstpagina") wordt hieronder weergegeven.

2.1.1 Evchargo app voor opladerinstellingen

Eenmaal ingelogd moet de configuratie voor de EV-lader in de Evchargo app uitgevoerd worden.

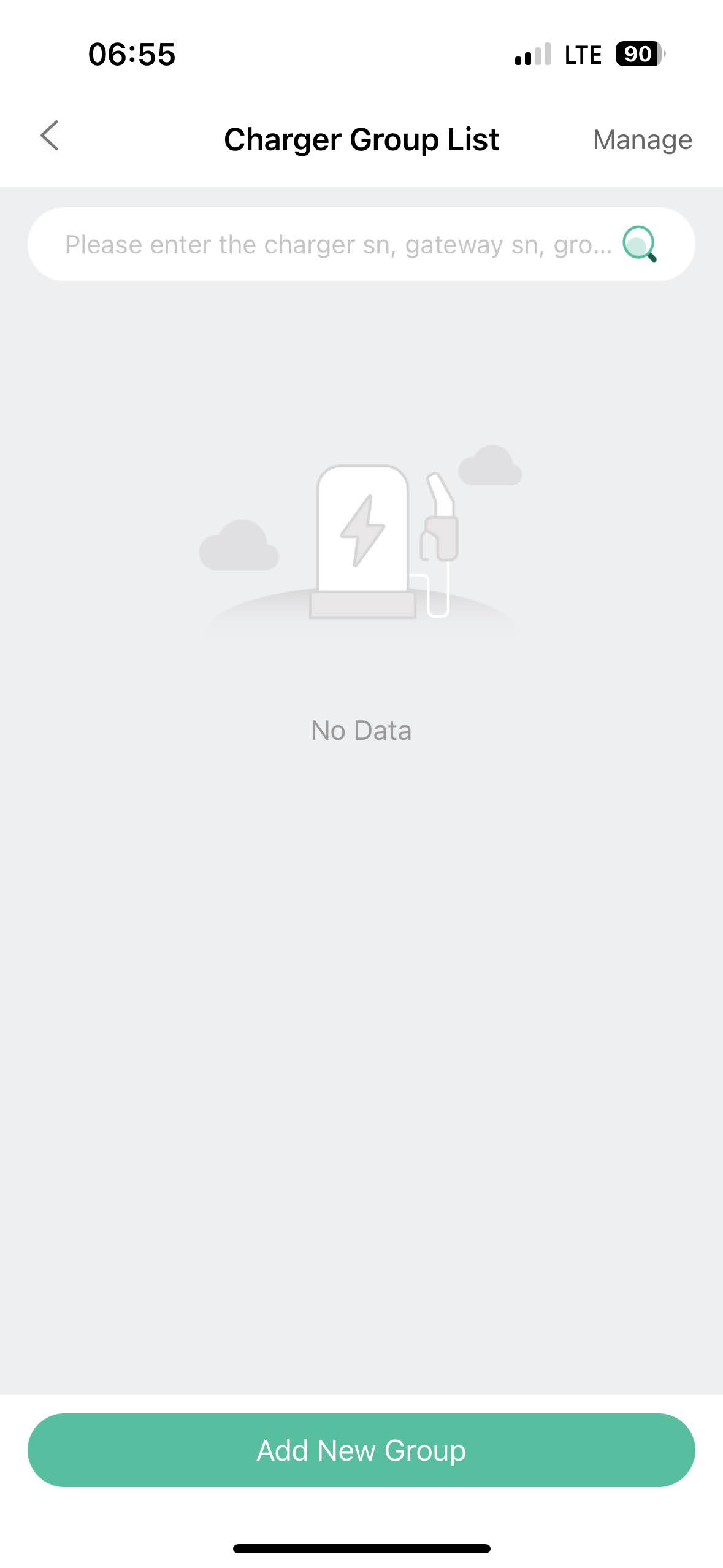

Nieuwe groep toevoegen:

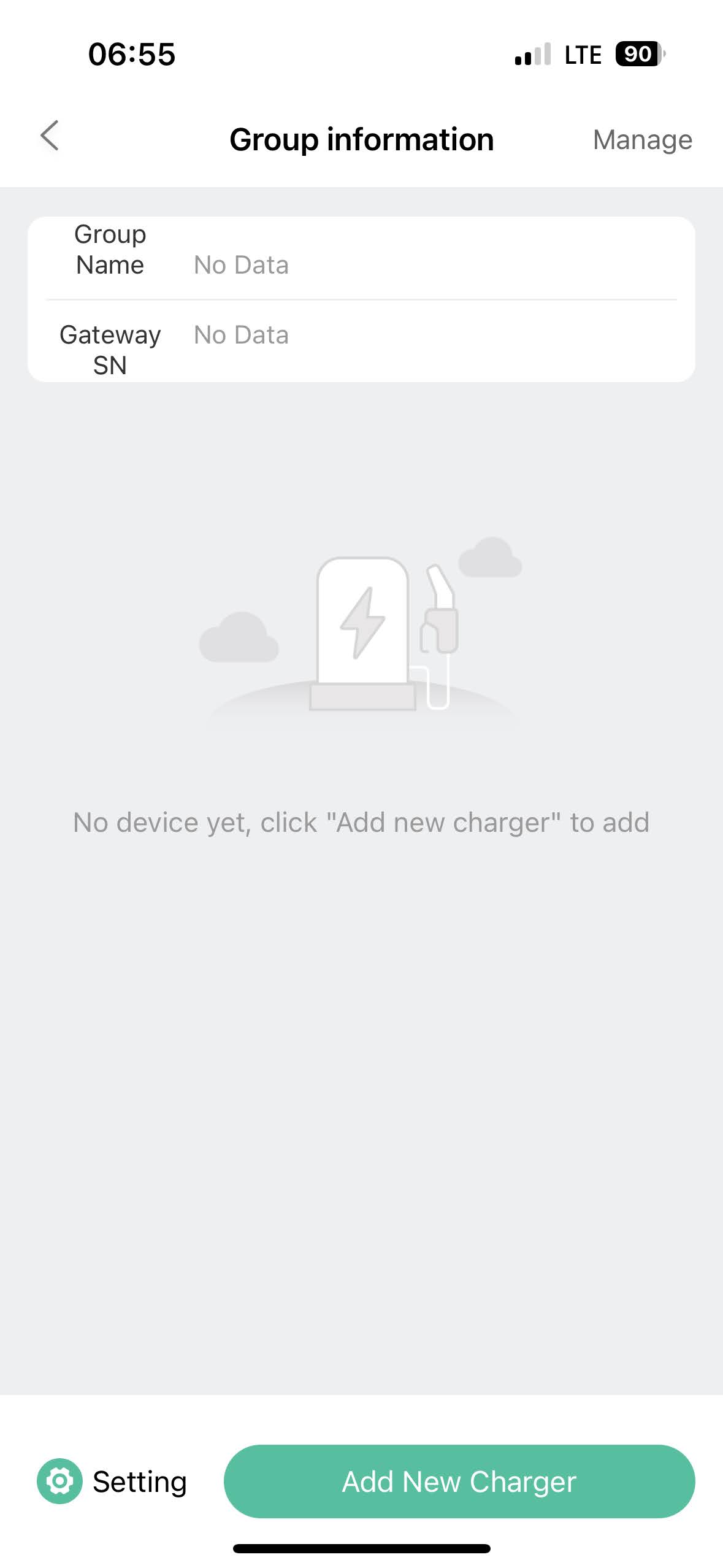

Nieuwe lader toevoegen:

Gebruik Bluetooth scannen en kies het apparaat:

Voeg het apparaat toe:

Maak verbinding met wifi:

Eenmaal verbonden met Wifi klik je op de knop "Instellingen" linksonder:

Klik op de knop Serverinformatie:

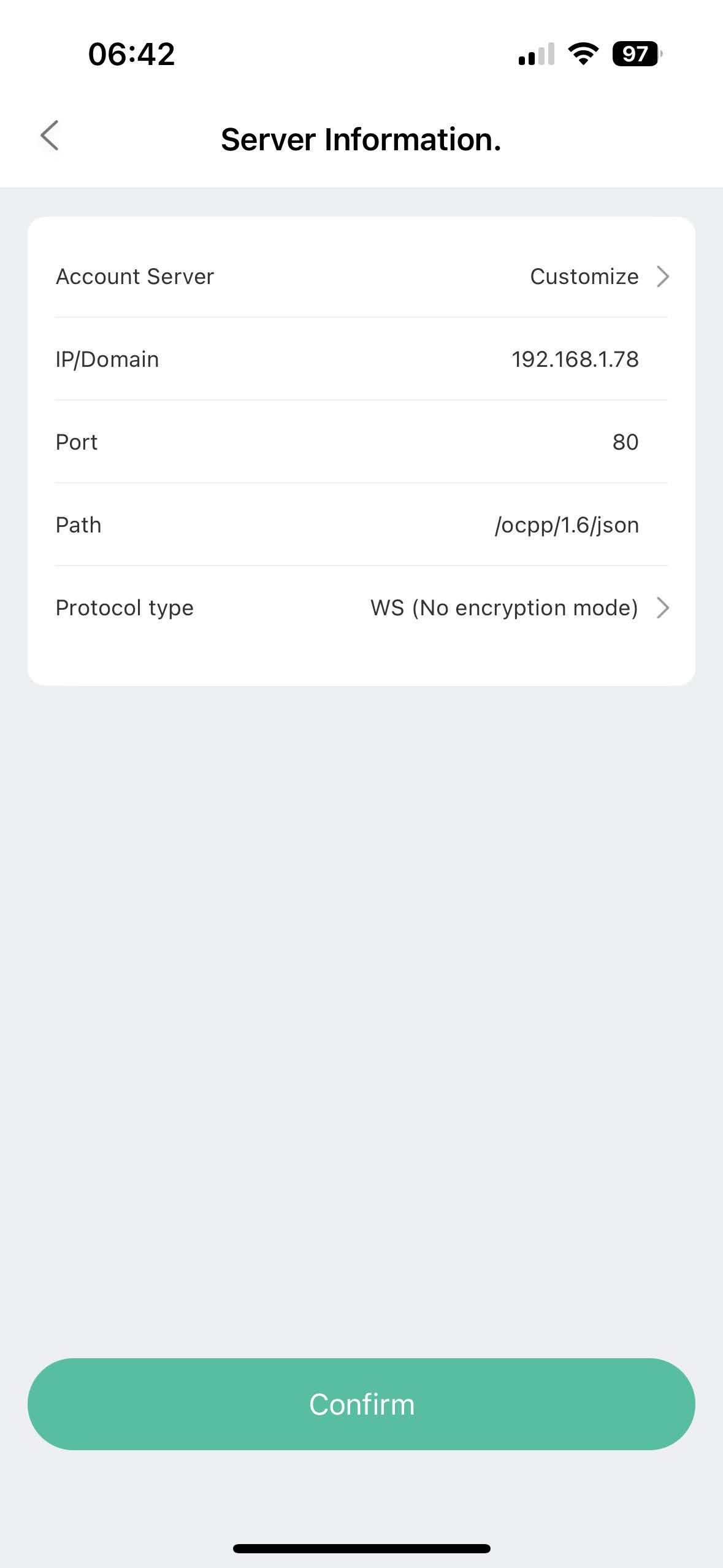

Vul de serverinformatie in zoals hieronder weergegeven:

De OCPP server URL wordt verkregen van de Reduxi controller.

Voorbeeld URL = ws://192.168.1.78/ocpp/1.6/json/

Protocol type = WS

IP/Domein = 192.168.1.78

Poort = 80 (voor WS-protocollen)

Pad = /ocpp/1.6/json/

De laatste stap is de startpagina van de aangesloten EV-lader:

3. OCPP-communicatie tussen de AXIbox 11K lader en de Reduxi-controller

3.1 Apparaat toevoegen

Log eerst in op de lokale Reduxi configurator en voeg een nieuw apparaat toe door op de knop 'Add device' (Apparaat toevoegen) te klikken.

3.2 Selecteer het apparaat dat u wilt toevoegen

Selecteer in de eerste stap basisinstellingen:

Selecteer apparaattype: EV-lader,
Selecteer type: OCPP 1.6 - JSON,
Geef het apparaat een naam.

3.3 Apparaatconfiguratie voor OCPP

De tweede stap wordt gebruikt voor het communicatiekanaal, zodat OCPP communicatie goed werkt. Vul eerst de Device identifier (SN van AXIbox 11K) in die je hebt verkregen van de Evchargo app en die moet worden ingesteld in het communicatiekanaal.

Wanneer het OCPP JSON 1.6 protocol wordt gebruikt, is de OCPP URL van de server nodig en wordt deze gegenereerd door de Reduxi controller. URL kan rechtstreeks van het communicatiekanaal worden verkregen.

Voorbeeld URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testcommunicatie

Om er zeker van te zijn dat de OCPP-communicatie tot stand is gekomen, kun je een communicatietest uitvoeren via de knop "Test communicatie" rechtsonder achter alle communicatiekanaalvelden.
