Integreer Reduxi met de ETREL INCH Core lader via Wi-Fi, met behulp van het OCPP-protocol. De flexibiliteit van Reduxi maakt kostenbesparingen tot 30% mogelijk.

1. Etrel INCH Core-app:

1.1 Etrel INCH Core technische documentatie:

1.2 De applicatie is beschikbaar in de Google Store:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 De applicatie is beschikbaar in de Apple App Store:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Verbinding maken met ETREL INCH kern met Wi-Fi

Gedetailleerde instructies worden gedemonstreerd op de link:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Aansluiten op ETREL INCH kernlader

Zodra de lader is verbonden met Wi-Fi, is hij direct toegankelijk. De verbinding wordt tot stand gebracht door het IP 192.168.1.250-adres van de lader te openen in de voorkeursbrowser van de gebruiker.

Inloggegevens:

gebruiker: root@etrel.com

wachtwoord: toor

3.1 Connectiviteit met OCPP backend server (Reduxi)

Zodra u verbonden bent met de EV-lader, gaat u naar het gedeelte "Connectiviteit" (eerste afbeelding) en plakt u de URL van de Reduxi-server (punt 4.3) in het backend server veld, zoals weergegeven in de tweede afbeelding hieronder.

OPMERKING: Kopieer de identiteit van het oplaadpunt zodat deze gebruikt kan worden in punt 4.3.

4. OCPP-communicatie tussen de ETRELINCH kern en de Reduxi-controller

4.1 Apparaat toevoegen

Log eerst in op de lokale Reduxi configurator en voeg een nieuw apparaat toe door op de knop 'Add device' (Apparaat toevoegen) te klikken.

4.2 Selecteer het apparaat dat u wilt toevoegen

Selecteer in de eerste stap basisinstellingen:

Selecteer apparaattype: EV-lader,
Selecteer type: OCPP 1.6 - JSON,
Geef het apparaat een naam.

4.3 Apparaatconfiguratie voor OCPP (communicatiekanaal)

De tweede stap wordt gebruikt voor het communicatiekanaal, zodat OCPP communicatie goed werkt. Vul eerst de Device identifier (Laadpuntidentiteit) in die je verkregen hebt van de EV-lader SW-interface, die ingesteld moet worden in het communicatiekanaal.

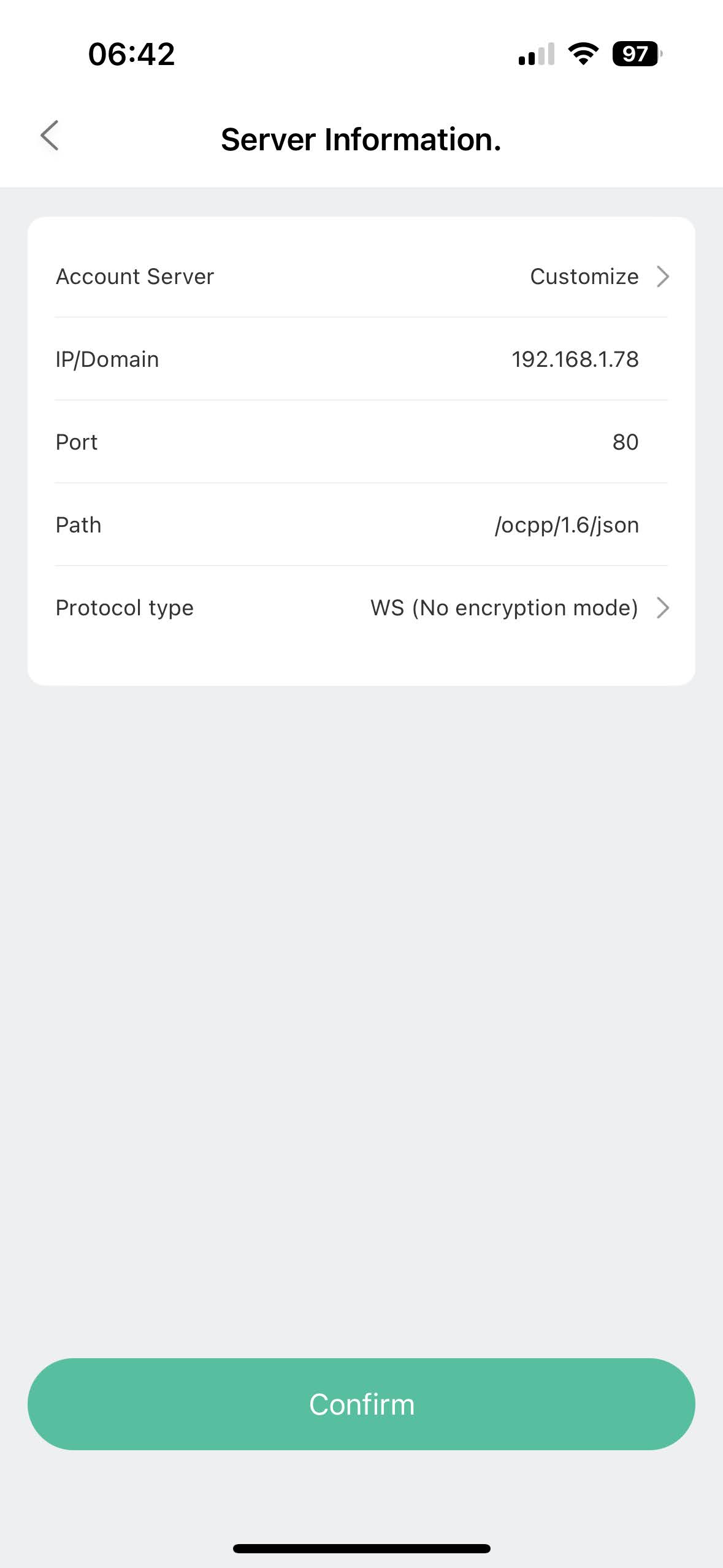

Wanneer het OCPP JSON 1.6 protocol wordt gebruikt, is de OCPP server URL nodig die wordt gegenereerd door de Reduxi controller. URL kan rechtstreeks van het communicatiekanaal worden verkregen.

Voorbeeld URL: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testcommunicatie

Om er zeker van te zijn dat OCPP-communicatie tot stand is gebracht, kan een communicatietest worden uitgevoerd via de knop "Test communicatie" rechtsonder achter alle communicatiekanaalvelden, weergegeven in de bovenste afbeelding van het vorige punt.

Er zijn drie verschillende gevallen van communicatiereacties.

Geval 1: De communicatie werkt goed.

apparaat toevoegen - communicatie controleren.png
