Zaptec GO-, GO 2- en Pro-EV-laders verbinden met de Reduxi controller
Integreer Zaptec-laadpalen met Reduxi voor dynamisch load balancing met AI-tools.
Tekstbeschrijving van deze afbeelding

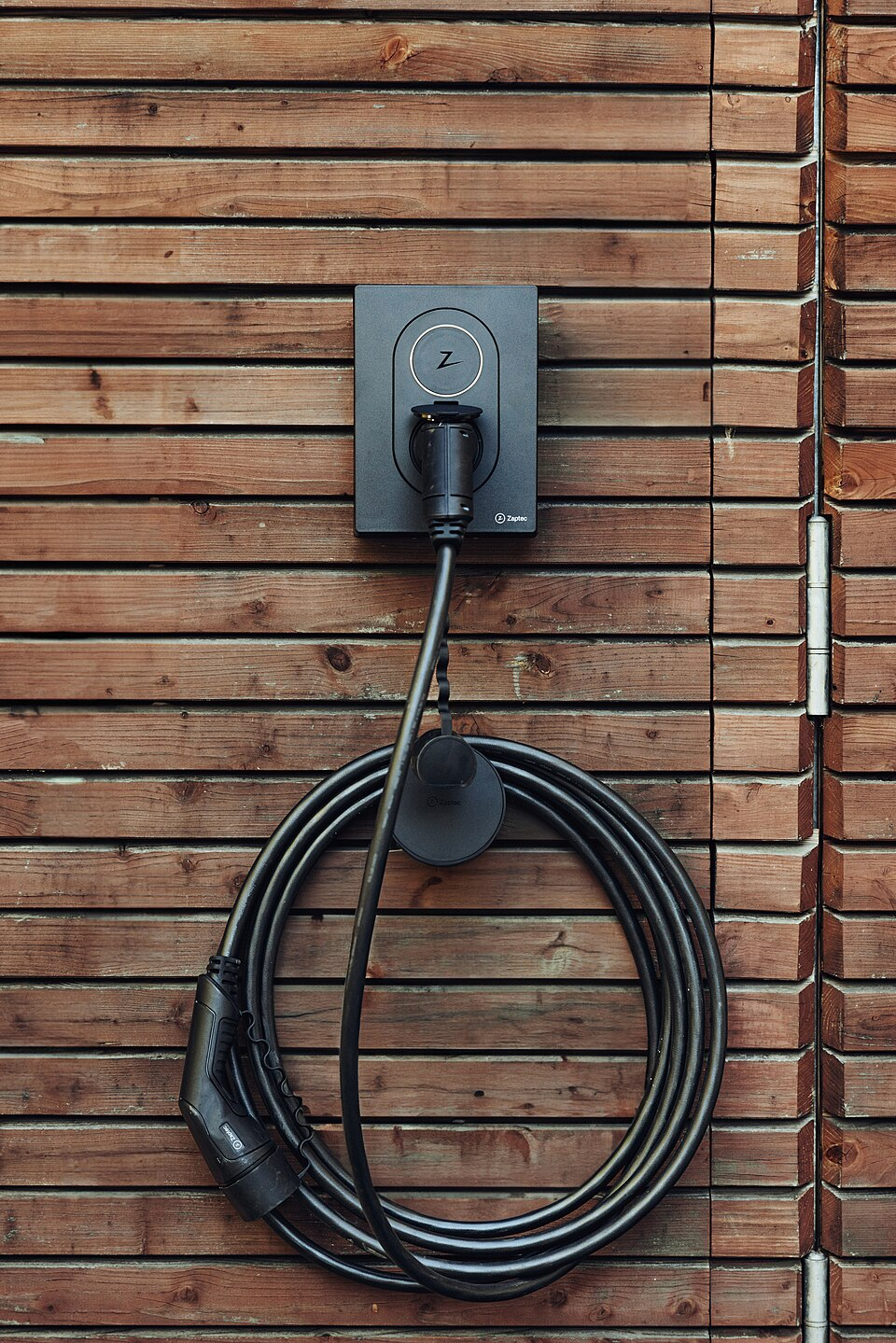

Foto van een donkergrijze, aan de wand gemonteerde laadpaal op een wand van horizontale bruine houten planken. De laadpaal is een rechthoekige plaat met een afgeronde ovale uitsparing; bovenaan zit een rond logo met een gestileerde Z in een lichte ring en onderaan zit een zwarte laadstekker, met de kabel naar beneden hangend. Rechtsonder op de plaat staat de opdruk Zaptec. Daaronder hangt de zwarte laadkabel in een grote lus opgerold aan een ronde zwarte houder; de connector met een Zaptec-opdruk ligt linksonder aan het einde van de lus. Rechts loopt een verticale metalen buis langs de wand.
1 Technische documentatie
Documenten en tools van Zaptec:
- Zaptec Go 2 installeren – Installatiehandleiding: montage, bedrading, configuratie in de Zaptec-app
- Zaptec Pro installeren – Installatiehandleiding voor de Zaptec Pro
- Zaptec Installation Guide (Zaptec Go en Go 2, Zweeds) – Installatiehandleiding waarnaar in het oorspronkelijke artikel wordt verwezen
- Zaptec Portal – Portal voor de autorisatie van Reduxi
2 Benodigde apparatuur
U hebt de volgende onderdelen nodig:
- Zaptec Go-, Zaptec Go 2- of Zaptec Pro-laadpaal
- Zaptec-app op uw smartphone (Android of iOS)
- Toegang tot het Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Wi‑Fi-netwerk voor de laadpaal
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Laadpaal en Reduxi-systeem voorbereiden
3.1 Zaptec-app
Tekstbeschrijving van deze afbeelding
Logo van Zaptec: zwarte cirkelomtrek met een gestileerde letter Z erin, gevolgd door het woord Zaptec in zwart op een witte achtergrond.
De app is beschikbaar in Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
De app is beschikbaar in de Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Zaptec Go, Go 2 of Pro installeren
Volg de instructies van Zaptec: Zaptec Installation Guide (zie ook punt 1).
3.3 Reduxi Controller en P1 Ultra installeren
- Wanneer de installatie van de Zaptec Go, Go 2 of Pro is voltooid, schakelt u de verbinding van de laadpaal van 4G over naar Wi‑Fi.
- Installeer de Reduxi Controller.
- Installeer de Reduxi P1 Ultra.
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 Zaptec-laadpaal toevoegen aan Reduxi
Met deze stappen voegt u een Zaptec Go-, Go 2- of Pro-laadpaal toe.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 4) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat. Voorbeeld voor een Zaptec GO 2:
- Device type:
EV charger - Type:
Zaptec GO 2 - Name: een naam naar keuze
Tekstbeschrijving van deze afbeelding

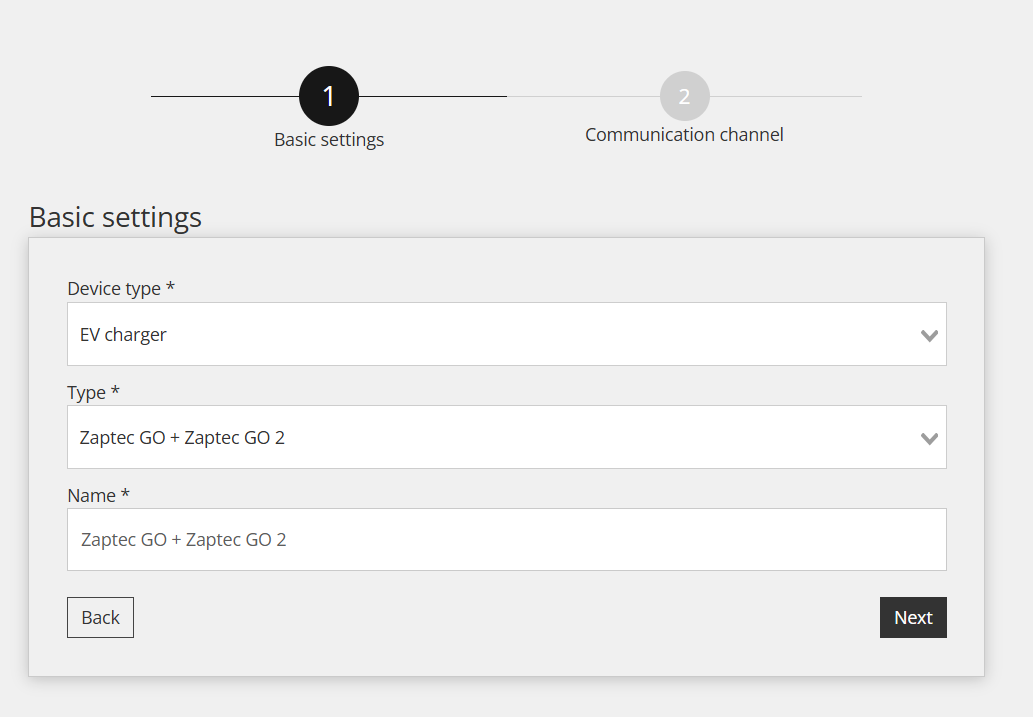

Screenshot van de wizard van de Reduxi Configurator, stap 1 Basic settings. Stappenindicator: 1 Basic settings (actief, zwart), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: EV charger (keuzelijst); Type *: Zaptec GO + Zaptec GO 2 (keuzelijst); Name *: Zaptec GO + Zaptec GO 2 (grijze tekst). Knoppen: Back (links), Next (donker, rechts).
Klik op Next.
5.2 Communicatie-instellingen
| Parameter | Waarde |
|---|---|
| Autorisatieoptie | Authorisation flow |
| Control type | All chargers |
| Installation ID | Niet nodig |
Klik op Done.
Tekstbeschrijving van deze afbeelding

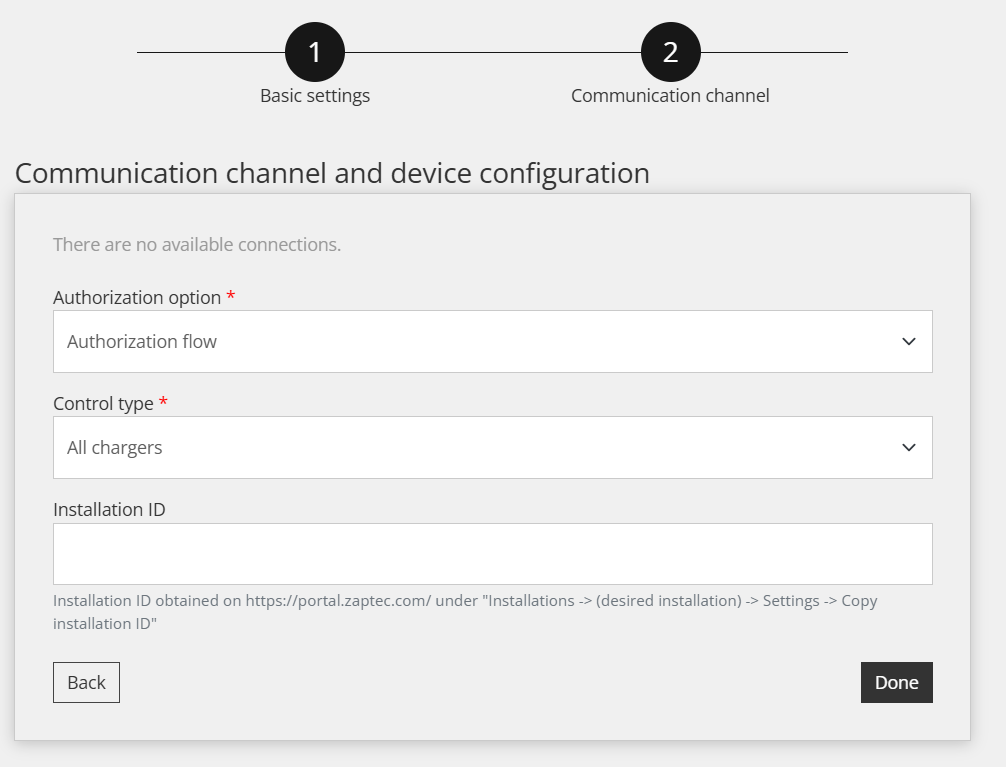

Screenshot van de wizard van de Reduxi Configurator, stap 2 Communication channel. Stappenindicator: 1 Basic settings, 2 Communication channel (beide zwart). Kop: Communication channel and device configuration. Grijze tekst: There are no available connections. Velden: Authorization option * (rood sterretje): Authorization flow (keuzelijst); Control type * (rood sterretje): All chargers (keuzelijst); Installation ID: leeg. Hinttekst onder het veld: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Knoppen: Back (links), Done (donker, rechts).
5.3 Reduxi toegang geven tot de laadpaal
Nadat u op Done hebt geklikt, verschijnt een pop-up van het Zaptec Portal. Hiermee geeft u Reduxi toegang tot uw laadpaal:
- Log in op het Zaptec Portal.
- Voer het serienummer in en klik op Search om de laadpalen van uw installatie te vinden. U vindt het serienummer op de voorkant van de laadpaal of in het Zaptec Portal.
- Selecteer de installatie en klik op Grant access. Een melding bevestigt dat de autorisatie is gelukt.
Tekstbeschrijving van deze afbeelding

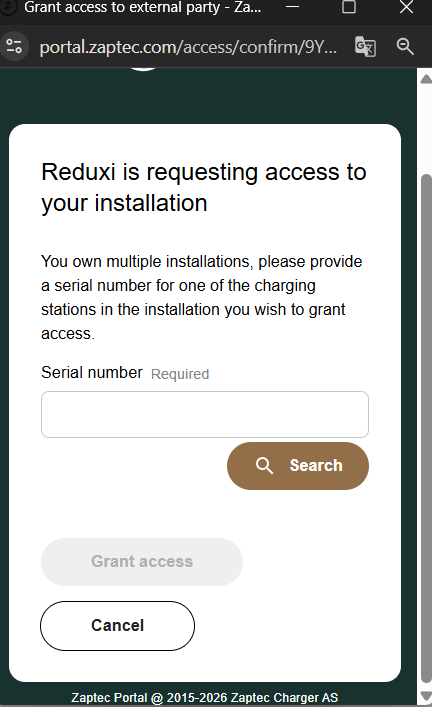

Screenshot van een klein browservenster met de titel Grant access to external party - Za... (Zaptec Portal), adresbalk portal.zaptec.com/access/confirm/9Y... (ingekort), met knoppen voor minimaliseren, maximaliseren en sluiten. Donkergroene pagina met een witte kaart. Kop: Reduxi is requesting access to your installation. Tekst: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Veld: Serial number (Required), leeg. Bruine knop: Search (vergrootglaspictogram). Grijze knop: Grant access. Knop met omlijning: Cancel. Voettekst: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Aan de rechterrand van het venster staat een schuifbalk.
Tekstbeschrijving van deze afbeelding

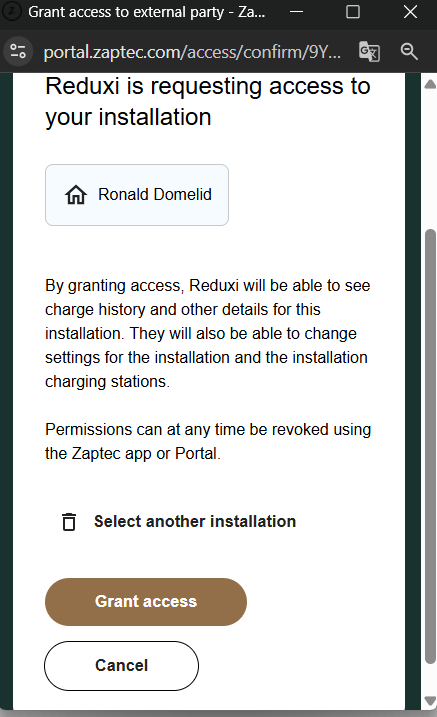

Screenshot van een klein browservenster met de titel Grant access to external party - Za... (Zaptec Portal), adresbalk portal.zaptec.com/access/confirm/9Y... (ingekort), omlaag gescrold. Donkergroene pagina met een witte kaart. Kop: Reduxi is requesting access to your installation. Een selecteerbaar installatie-item met een huispictogram: (naam van de installatie weggelaten). Tekst: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Tekst: Permissions can at any time be revoked using the Zaptec app or Portal. Link met pictogram: Select another installation. Bruine knop: Grant access. Knop met omlijning eronder: Cancel. Schuifbalk aan de rechterrand.
Tekstbeschrijving van deze afbeelding

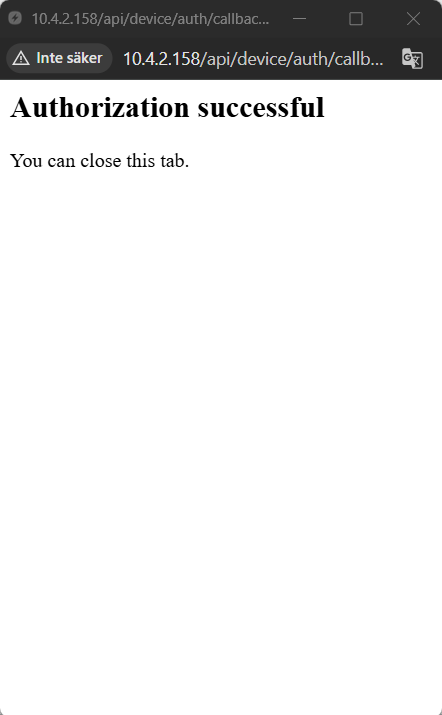

Screenshot van een klein browservenster (Chrome, donkere titelbalk met knoppen voor minimaliseren, maximaliseren en sluiten). Tabbladtitel en adresbalk: 10.4.2.158/api/device/auth/callback (ingekort met ...). Beveiligingsindicator: Inte säker [Zweeds: niet beveiligd] met een waarschuwingsdriehoek; rechts in de adresbalk een vertaalpictogram. Pagina-inhoud op een witte achtergrond: kop Authorization successful (vet), tekst You can close this tab. De rest van de pagina is leeg en wit.
De Zaptec-laadpaal is nu toegevoegd aan Reduxi.
6 De meetwaarden controleren
6.1 Last measurements
Open de laadpaal onder Devices in de Reduxi Configurator en controleer de waarden als extra test.
6.2 Besturing door Reduxi inschakelen
Voor dynamisch load balancing met Reduxi stelt u het control type van het apparaat in op AUTO. Pas dan hebben strategiecommando's invloed op de laadpaal. Definieer een strategie zoals beschreven in Strategieën voor de Reduxi Controller.
✓ Samenvatting
Voorbereiding (punt 1–3): Zorg voor de Zaptec-documenten. Installeer de laadpaal, de Zaptec-app, de Reduxi Controller en de P1 Ultra. Schakel de laadpaal over van 4G naar Wi‑Fi.
Zaptec-laadpaal (punt 3): Installeer de Zaptec Go, Go 2 of Pro met de installatiehandleiding van Zaptec.
Toevoegen aan Reduxi (punt 4–5): Log in op de webinterface van Reduxi. Voeg het apparaat toe als EV charger. Kies Authorisation flow en All chargers, klik op Done en verleen toegang in het Zaptec Portal.
In gebruik nemen (punt 6): Controleer de laatste metingen. Stel het regeltype in op AUTO. Definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De laadpaal wordt niet gevonden in het Zaptec Portal | Voer het serienummer in van de voorkant van de laadpaal of uit het Zaptec Portal (zie punt 5). |
| De laadpaal blijft offline na de installatie | Schakel de verbinding van de laadpaal over van 4G naar Wi‑Fi (zie punt 3). |
| Controller en laadpaal zitten op verschillende netwerken | Dat werkt. Het Zaptec-platform deelt de gegevens tussen beide. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
