Bespaar tot 30% op uw energiekosten door gebruik te maken van de SG-ready contacten van Stiebel Eltron warmtepompen via de Reduxi Gateway. Hiermee kunt u dynamisch regelen, zodat u kunt inspelen op schommelende energieprijzen.
1. Benodigde componenten voor het aansluiten van de Reduxi-regelaar op de Stiebel Eltron-warmtepomp.
Om de verbinding tussen de Reduxi-regelaar en de Stiebel Eltron-warmtepomp tot stand te brengen, zijn twee componenten nodig:
- Reduxi-controller
- Reduxi Gateway-apparaat met 3x (30:1A) stroomsensoren (CT's)
Het Reduxi Gateway-apparaat moet eerst worden toegevoegd (aangesloten) aan de Reduxi-controller om de bedrijfsmodi van de warmtepomp te kunnen regelen/in bedrijf te stellen. De verbinding kan draadloos (WLAN) of bedraad via een UTP-kabel (LAN) tot stand worden gebracht. Meer informatie over de verbinding vindt u op de Gateway to Controller-verbinding. Het Reduxi Gateway-apparaat bevat ook 3x (30:1A) stroomsensoren (transformator) die worden gebruikt om de elektrische stroom (d.w.z. het vermogen) voor elke fase van de warmtepomp te meten. Daarnaast worden twee relaisuitgangen gebruikt voor het genereren van signalen naar SG-ready contacten, wat van invloed is op de bedrijfsmodi van de warmtepomp.
2. Een Reduxi-controller en gateway-apparaat verbinden met het lokale netwerk
Hieronder ziet u een symbolische weergave van de volledige aansluiting van de Reduxi-regelaar naar de warmtepomp:
Voor meer informatie over het aansluiten van een Reduxi Gateway-apparaat, volgt u de link: Hoe u een Reduxi Gateway configureert.
3. Aansluiten van het relais van het Reduxi GW-apparaat op SG-ready contacten van een warmtepomp
Om de relais van het Reduxi Gateway-apparaat fysiek aan te sluiten op de SG-ready-contacten op de warmtepomp, is het essentieel om de exacte locaties van de SG-ready-contacten op de printplaat van de warmtepomp te bepalen. De onderstaande afbeelding toont de locaties van de SG-ready-contacten op de printplaat van de Stiebel Eltron-warmtepomp. De tweede afbeelding toont de verbindingen van relais naar SG-ready contacten.

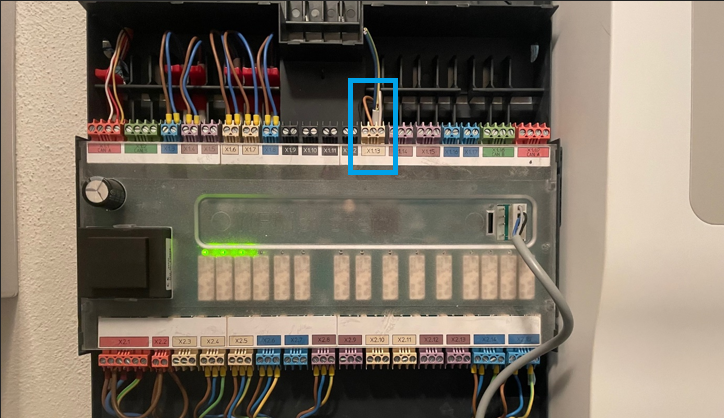

SG-ready contacten op de HP circuit locatie (X1.13 connector):

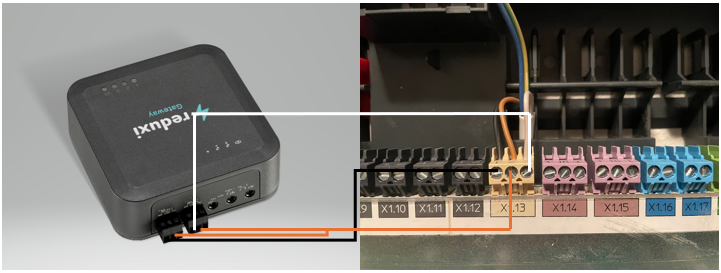

Verbinding van Reduxi GW-apparaat naar SG-ready contacten op HP:
GEEN contact van het eerste relais van het Reduxi GW-apparaat --> Eerste contact op X1.13-connector; Zwarte draad
COM-contact van beide relais van het Reduxi GW-apparaat --> Tweede contact op X1.13-connector; Bruine draad
GEEN contact van het tweede relais van het Reduxi GW-apparaat --> Derde contact op X1.13-connector; witte draad
Verbinding:
Let op: Het Reduxi Gateway-apparaat maakt het gebruik van relaisuitgangen mogelijk die permanent gesloten zijn " Normaal gesloten - NC " of geopend " Normaal geopend - NO ", terwijl in het geval van de warmte Stiebel Eltron, GEEN contacten worden gebruikt.
4. Reduxi Gateway-apparaat als meter met stroomsensoren
De stroomsensoren (CT's) die in de Reduxi Gateway-kit zijn opgenomen, moeten worden aangesloten op drie ingangen, één voor elke fase, zoals geïllustreerd in de onderstaande afbeelding.
De stroomsensor bedekt de individuele fasedraad (L1, L2, L3) van de warmtepomp, zie onderstaande afbeelding:
5. Warmtepomp toevoegen als nieuw apparaat in de Reduxi-configurator
Om een nieuwe warmtepomp als apparaat toe te voegen of een bestaande warmtepomp te bewerken, volgt u de onderstaande stappen. Deze worden hieronder in afzonderlijke punten beschreven.
5.1 Een apparaat toevoegen
Meld u lokaal aan bij de Reduxi-configurator de controller en druk op de knop Apparaat toevoegen.
5.2 Selecteer het apparaat dat u wilt toevoegen
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat dat u wilt toevoegen:
- Apparaattype: HVAC,
- Type: Redxi-meter
- Naam: Geef de naam van het apparaat op.
5.3 Communicatiekanaal
Het eerste deel van de communicatiekanaalinstelling is ontworpen voor de verbinding tussen het Reduxi Gateway-apparaat en de Reduxi-controller. Vul de velden in zoals weergegeven in de onderstaande afbeelding (automatisch ingevuld).
Het tweede deel van het communicatiekanaal is bedoeld voor de huidige sensorinstellingen van het Reduxi Gateway-apparaat, waarbij we voor alle huidige sensoren "Automatisch detecteren vanaf gateway" selecteren.
Het derde deel van het communicatiekanaal is bedoeld voor de definitie van signalen van de relais van het Redux GW-apparaat.
Logica van SG-ready signaalcombinatie:

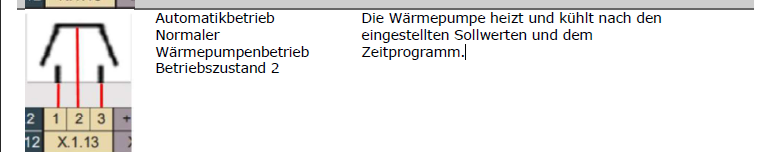

AAN-modus (normale werking), beide relais zijn geopend (NO):

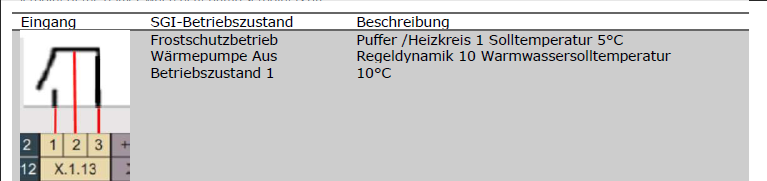

UIT-modus (niet werkende werking), eerste relais is geopend (NO) en tweede is gesloten (NC):

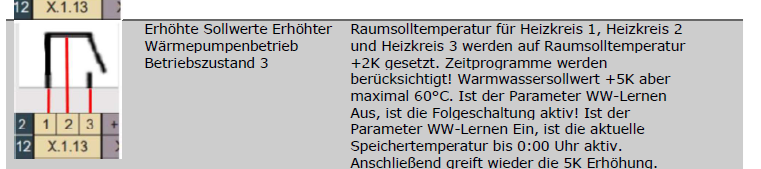

ECO-modus (licht verhoogde vermogenswerking), het eerste relais is gesloten (NC) en het tweede is geopend (NO):

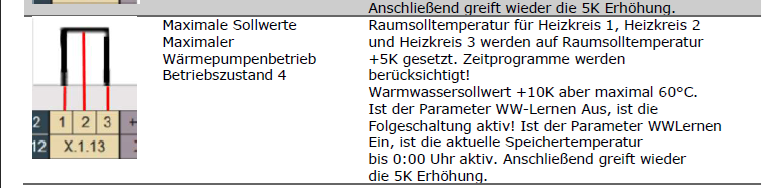

BOOST-modus (verhoogde vermogenswerking), beide relais zijn gesloten (NC):
Tabel voor bedrijfsmodi,
Let op: NO staat voor normaal geopend:
| OP | UIT | ECO | UIT |
| Relais 1 = NEE | Relais 1 = NEE | Relais 1 = NEE | Relais 1 = NC |
| Relais 2 = NEE | Relais 2 = NC | Relais 2 = NC | Relais 2 = NC |
Volledige configuratie van de relaissignalen in de Reduxi-configuratie:
5.5 Communicatietest
De communicatietest wordt uitgevoerd met behulp van de knop "Communicatie testen". Deze bevindt zich rechtsonder, na alle parametervelden van het communicatiekanaal.
De communicatietest kan twee antwoorden opleveren:
1. De communicatie werkt naar behoren, zie onderstaande afbeelding:
2. Communicatie werkt niet goed, zie onderstaande afbeelding:
5.6 Geavanceerde instellingen
De geavanceerde instelling is willekeurig en hangt af van de specifieke behoeften van de locatie waar de Reduxi-controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Gereed" rechtsonder.
5.7 Laatste metingen
Nadat de communicatie met het nieuw toegevoegde apparaat succesvol tot stand is gebracht, kunnen de waarden ervan worden gecontroleerd onder Apparaten/Sieble Eltron HP in de Reduxi-configurator als een extra test.
Voor een geavanceerde warmtepompregeling kunt u het apparaat integreren in de strategie van het Reduxi-systeem. Onder Apparaten/Stiebel Eltron HP in de Reduxi-configurator, moet het besturingstype worden ingesteld op AUTO zodat opdrachten voor strategie de HP beïnvloeden.
Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.
Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat ook worden geïnspecteerd en bestuurd via de Reduxi-applicatie.
