Bespaar tot 30% op uw energiekosten door gebruik te maken van de SG-ready contacten van Midea warmtepompen via de Reduxi Gateway. Zo kunt u dynamisch regelen, zodat u kunt inspelen op schommelende energieprijzen.

1. Benodigde componenten voor het aansluiten van de Reduxi-controller op de Midea-warmtepomp.

Om de verbinding tussen de Reduxi-controller en de Midea-warmtepomp tot stand te brengen, zijn twee componenten nodig:

1. Reduxi-controller
2. Reduxi Gateway-apparaat met 3x (30:1A) stroomsensoren (CT's)

Het Reduxi Gateway-apparaat moet eerst worden toegevoegd (aangesloten) aan de Reduxi-controller om de bedrijfsmodi van de warmtepomp te kunnen regelen/in bedrijf te stellen. De verbinding kan draadloos (WLAN) of bedraad via een UTP-kabel (LAN) tot stand worden gebracht. Meer informatie over de verbinding vindt u op de Gateway to Controller-verbinding. Het Reduxi Gateway-apparaat bevat ook 3x (30:1A) stroomsensoren (transformator) die worden gebruikt om de elektrische stroom (d.w.z. het vermogen) voor elke fase van de warmtepomp te meten. Bovendien worden twee relaisuitgangen gebruikt om signalen te genereren voorSG-ready contacten, die van invloed zijn op de bedrijfsmodi van de warmtepomp.

2. Een Reduxi-controller en gateway-apparaat verbinden met het lokale netwerk

Hieronder ziet u een symbolische weergave van de volledige aansluiting van de Reduxi-regelaar naar de warmtepomp:

Voor meer informatie over het aansluiten van een Reduxi Gateway-apparaat, volgt u de link: Hoe u Reduxi Gateway configureert.

3. Aansluiten van het relais van het Reduxi GW-apparaat op SG-ready contacten van een warmtepomp

Om de relais van het Reduxi Gateway-apparaat fysiek aan te sluiten op de SG-ready-contacten op de warmtepomp, is het essentieel om de exacte locaties van de SG-ready-contacten op de printplaat van de warmtepomp te bepalen. De onderstaande afbeelding toont de locaties van de SG-ready contacten op de printplaat van de Midea
warmtepomp.  De tweede afbeelding toont de verbindingen van relais naar SG-ready contacten.

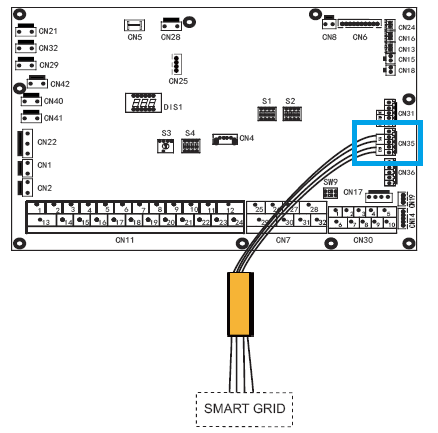

SG-ready contacten op het HP-printplaatje CN35:

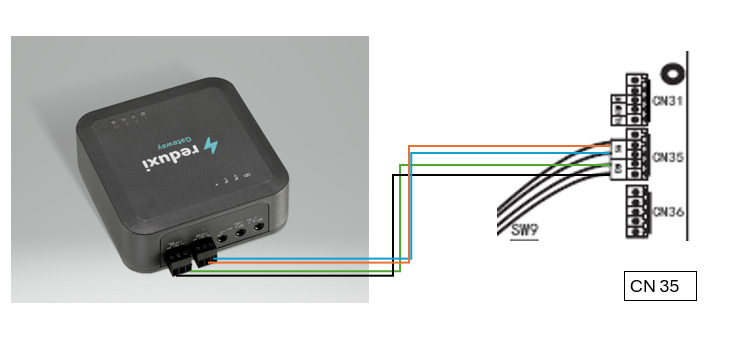

Verbinding van Reduxi GW-apparaat naar SG-ready contacten op HP:

GEEN contact van het eerste relais van het Reduxi GW-apparaat --> 1e contact op CN35-connector; Zwarte draad

COM-contact van het eerste relais van Reduxi GW-apparaat --> 2e contact op CN35-connector; Groene draad

NC-contact van het tweede relais van het Reduxi GW-apparaat --> 3e contact op CN35-connector; Blauwe draad

COM-contact van het tweede relais van het Reduxi GW-apparaat --> 4e contact op CN35-connector; Bruine draad

Verbinding:

Let op: Het Reduxi Gateway-apparaat maakt het gebruik van relaisuitgangen mogelijk die permanent gesloten zijn " Normaal gesloten - NC " of geopend " Normaal geopend - NO ", terwijl in het geval van de warmte Stiebel Eltron, GEEN contacten worden gebruikt.

4. Reduxi Gateway-apparaat als meter met stroomsensoren

De stroomsensoren (CT's) die in de Reduxi Gateway-kit zijn opgenomen, moeten worden aangesloten op drie ingangen, één voor elke fase, zoals geïllustreerd in de onderstaande afbeelding.

De stroomsensor bedekt de individuele fasedraad (L1, L2, L3) van de warmtepomp, zie onderstaande afbeelding:

5. Warmtepomp toevoegen als nieuw apparaat in de Reduxi-configurator

Om een nieuwe warmtepomp als apparaat toe te voegen of een bestaande warmtepomp te bewerken, volgt u de onderstaande stappen. Deze worden hieronder in afzonderlijke punten beschreven.

5.1 Een apparaat toevoegen

Meld u lokaal aan bij de Reduxi-configurator de controller en druk op de knop Apparaat toevoegen.

5.2 Selecteer het apparaat dat u wilt toevoegen

Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat dat u wilt toevoegen:

• Apparaattype: HVAC,
• Type: Redxi-meter
• Naam: Geef de naam van het apparaat op.

5.3 Communicatiekanaal

Het eerste deel van de communicatiekanaalinstelling is ontworpen voor de verbinding tussen het Reduxi Gateway-apparaat en de Reduxi-controller. Vul de velden in zoals weergegeven in de onderstaande afbeelding (automatisch ingevuld).

Het tweede deel van het communicatiekanaal is bedoeld voor de huidige sensorinstellingen van het Reduxi Gateway-apparaat, waarbij we voor alle huidige sensoren "Automatisch detecteren vanaf gateway" selecteren.

Het derde deel van het communicatiekanaal is bedoeld voor de definitie van signalen van de relais van het Redux GW-apparaat.

De logica van de SG-ready signaalcombinatiedefinitie:

AAN-modus (Normale bedrijfsmodus), het eerste relais (EVU-contact) wordt geopend (NO) en het tweede (SG-ready) wordt gesloten (NC):

UIT-modus (UIT-bedrijfsmodus), het eerste relais (EVU-contact) wordt geopend (NO) en het tweede (SG-ready) wordt geopend (NO):

ECO-modus (ECO-bedrijfsmodus), het eerste relais (EVU-contact) is gesloten (NC) en het tweede (SG-ready) is geopend (NO):

BOOST-modus (ECO-bedrijfsmodus), het eerste relais (EVU-contact) is gesloten (NC) en het tweede (SG-ready) is geopend (NC):

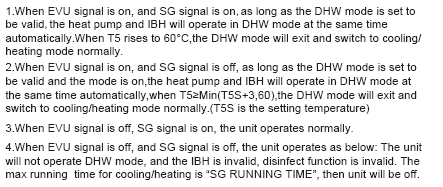

Tabel voor werkingsmodi:

 Let op: NO staat voor normaal geopend:

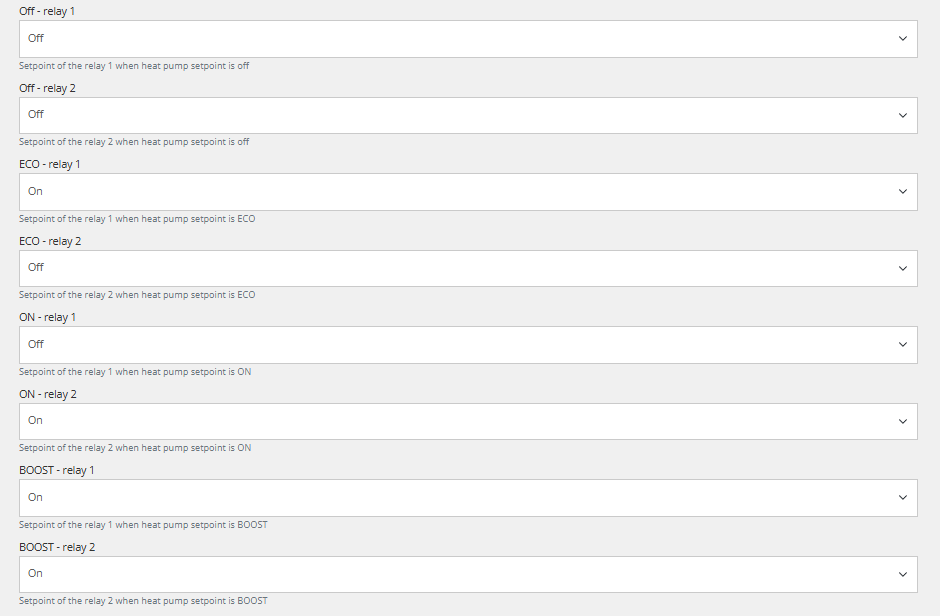

Volledige configuratie van de relaissignalen in de Reduxi-configuratie:

5.5 Communicatietest

De communicatietest wordt uitgevoerd met behulp van de knop "Communicatie testen". Deze bevindt zich rechtsonder, na alle parametervelden van het communicatiekanaal.

De communicatietest kan twee antwoorden opleveren:

1. De communicatie werkt naar behoren, zie onderstaande afbeelding:

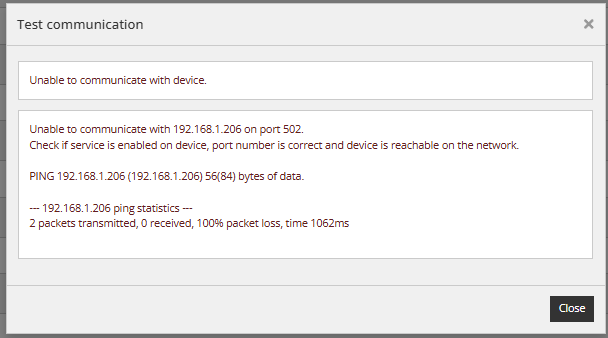

2. Communicatie werkt niet goed, zie onderstaande afbeelding:

5.6 Geavanceerde instellingen

De geavanceerde instelling is willekeurig en hangt af van de specifieke behoeften van de locatie waar de Reduxi-controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Gereed" rechtsonder.

5.7 Laatste metingen

Nadat de communicatie met het nieuw toegevoegde apparaat succesvol tot stand is gebracht, kunnen de waarden ervan worden gecontroleerd onder Apparaten/Midea HP in de Reduxi-configurator als een extra test.

Voor geavanceerde warmtepompregeling integreert u het apparaat in de Reduxi-systeemstrategie. Onder Apparaten/Midea HP in de Reduxi-configurator, moet hetbesturingstype worden ingesteld op AUTO zodat opdrachten voor strategie de HP beïnvloeden.

Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.

Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat ook worden geïnspecteerd en bestuurd via de Reduxi-applicatie.
