Bespaar tot 30% op uw energiekosten door gebruik te maken van de SG-ready contacten van Panasonic warmtepompen via de Reduxi Gateway. Zo kunt u dynamisch regelen, zodat u kunt inspelen op schommelende energieprijzen.
1. Benodigde componenten voor het aansluiten van de Reduxi-controller op de Panasonic-warmtepomp.
Om de verbinding tussen de Reduxi-controller en de Panasonic-warmtepomp tot stand te brengen, zijn twee componenten nodig:
- Reduxi-controller
- Reduxi Gateway-apparaat met 3x (30:1A) stroomsensoren (CT's)
Het Reduxi Gateway-apparaat moet eerst worden toegevoegd (aangesloten) aan de Reduxi-controller om de bedrijfsmodi van de warmtepomp te kunnen regelen/in bedrijf te stellen. De verbinding kan draadloos (WLAN) of bedraad via een UTP-kabel (LAN) tot stand worden gebracht. Meer informatie over de verbinding vindt u op de Gateway to Controller-verbinding. Het Reduxi Gateway-apparaat bevat ook 3x (30:1A) stroomsensoren (transformator) die worden gebruikt om de elektrische stroom (d.w.z. het vermogen) voor elke fase van de warmtepomp te meten. Daarnaast worden twee relaisuitgangen gebruikt om signalen te genereren voorSG-ready contacten, die de bedrijfsmodi van de warmtepomp beïnvloeden.
2. Een Reduxi-controller en gateway-apparaat verbinden met het lokale netwerk
Hieronder ziet u een symbolische weergave van de volledige aansluiting van de Reduxi-regelaar naar de warmtepomp:
Voor meer informatie over het aansluiten van een Reduxi Gateway-apparaat, volgt u de link: Hoe u Reduxi Gateway configureert.
3. Aansluiten van het relais van het Reduxi GW-apparaat op SG-ready contacten van een warmtepomp
Om de relais van het Reduxi Gateway-apparaat fysiek aan te sluiten op de SG-ready-contacten op de warmtepomp, is het essentieel om de exacte locaties van de SG-ready-contacten op de printplaat van de warmtepomp te bepalen. De onderstaande afbeelding toont de locaties van de SG-ready contacten op de printplaat van de Panasonic
warmtepomp. De tweede afbeelding toont de verbindingen van relais naar SG-ready contacten.

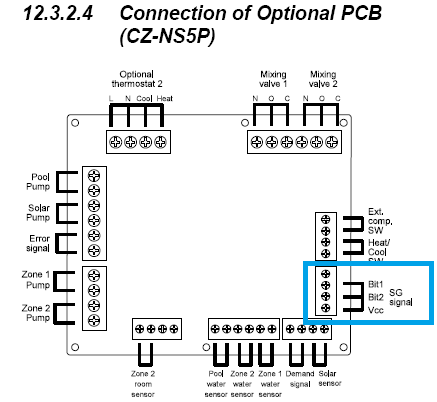

SG-ready contacten op het HP-printplaat CZ-NS5P:

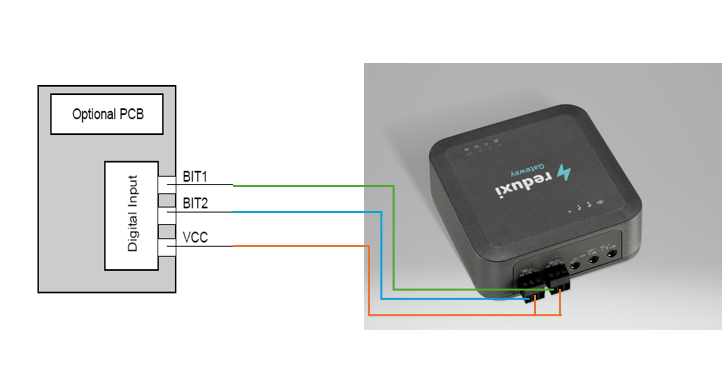

Verbinding van Reduxi GW-apparaat naar SG-ready contacten op HP:
GEEN contact van het eerste relais van het Reduxi GW-apparaat --> tot CZ-NS5P, BIT 1 contact; Blauwe draad
GEEN contact van het eerste relais van het Reduxi GW-apparaat --> tot CZ-NS5P, BIT 2-contact; Groene draad
COM-contact van beide relais van het Reduxi GW-apparaat --> tot CZ-NS5P, VCC 2-contact; bruine draad
Let op: Het Reduxi Gateway-apparaat maakt het gebruik van relaisuitgangen mogelijk die permanent gesloten zijn " Normaal gesloten - NC " of geopend " Normaal geopend - NO ", terwijl in het geval van de warmte Stiebel Eltron, GEEN contacten worden gebruikt.
4. Reduxi Gateway-apparaat als meter met stroomsensoren
De stroomsensoren (CT's) die in de Reduxi Gateway-kit zijn opgenomen, moeten worden aangesloten op drie ingangen, één voor elke fase, zoals geïllustreerd in de onderstaande afbeelding.
De stroomsensor bedekt de individuele fasedraad (L1, L2, L3) van de warmtepomp, zie onderstaande afbeelding:
5. Warmtepomp toevoegen als nieuw apparaat in de Reduxi-configurator
Om een nieuwe warmtepomp als apparaat toe te voegen of een bestaande warmtepomp te bewerken, volgt u de onderstaande stappen. Deze worden hieronder in afzonderlijke punten beschreven.
5.1 Een apparaat toevoegen
Meld u lokaal aan bij de Reduxi-configurator de controller en druk op de knop Apparaat toevoegen.
5.2 Selecteer het apparaat dat u wilt toevoegen
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat dat u wilt toevoegen:
- Apparaattype: HVAC,
- Type: Redxi-meter
- Naam: Geef de naam van het apparaat op.
5.3 Communicatiekanaal
Het eerste deel van de communicatiekanaalinstelling is ontworpen voor de verbinding tussen het Reduxi Gateway-apparaat en de Reduxi-controller. Vul de velden in zoals weergegeven in de onderstaande afbeelding (automatisch ingevuld).
Het tweede deel van het communicatiekanaal is bedoeld voor de huidige sensorinstellingen van het Reduxi Gateway-apparaat, waarbij we voor alle huidige sensoren "Automatisch detecteren vanaf gateway" selecteren.
Het derde deel van het communicatiekanaal is bedoeld voor de definitie van signalen van de relais van het Redux GW-apparaat.

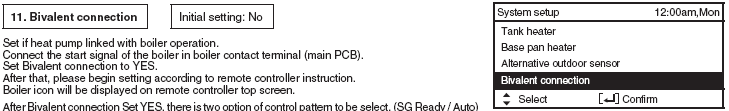

OPMERKING: Volg de instructies in de gebruikershandleiding van HP om SG-ready contacten in te schakelen:

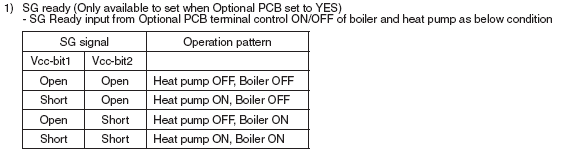

De volledige definitie van SG-ready signalen:

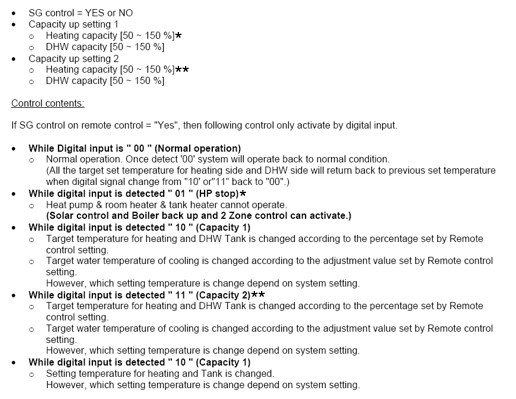

De logica van de SG-ready signaalcombinatiedefinitie:
AAN-modus (Normale werking), het eerste relais wordt geopend (NO) en het tweede (SG-ready) wordt geopend (NO):
UIT-modus (HP-stop), het eerste relais wordt geopend (NO) en het tweede wordt geopend (NC):
ECO-modus (Capaciteit 1*), het eerste relais is gesloten (NC) en het tweede is geopend (NO):
BOOST-modus (Capaciteit 2**), het eerste relais is gesloten (NC) en het tweede is geopend (NC):

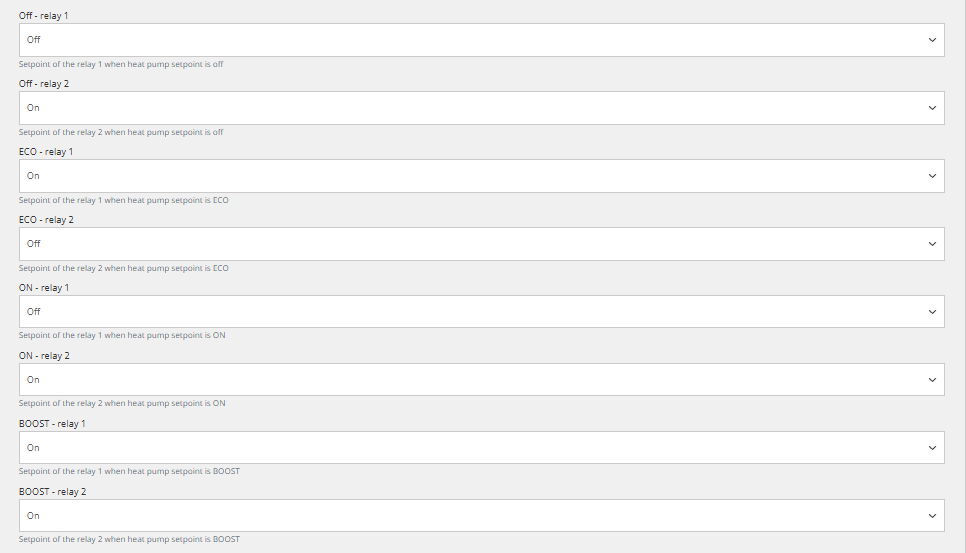

Volledige configuratie van de relaissignalen in de Reduxi-configuratie:
5.5 Communicatietest
De communicatietest wordt uitgevoerd met behulp van de knop "Communicatie testen". Deze bevindt zich rechtsonder, na alle parametervelden van het communicatiekanaal.
De communicatietest kan twee antwoorden opleveren:
1. De communicatie werkt naar behoren, zie onderstaande afbeelding:
2. Communicatie werkt niet goed, zie onderstaande afbeelding:
5.6 Geavanceerde instellingen
De geavanceerde instelling is willekeurig en hangt af van de specifieke behoeften van de locatie waar de Reduxi-controller is geïnstalleerd. Nadat u alle geavanceerde instellingen hebt voltooid, drukt u op de knop "Gereed" rechtsonder.
5.7 Laatste metingen
Nadat de communicatie met het nieuw toegevoegde apparaat succesvol tot stand is gebracht, kunnen de waarden ervan worden gecontroleerd onder Apparaten/Panasonic HP in de Reduxi-configurator als extra test.
Voor geavanceerde warmtepompregeling integreert u het apparaat in de Reduxi-systeemstrategie. Onder Apparaten/PanasonicHP in de Reduxi-configurator, moet het besturingstype worden ingesteld op AUTO zodat opdrachten voor strategie de HP beïnvloeden.
Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.
Nadat het apparaat succesvol is toegevoegd en de waarden zijn gecontroleerd, kan het apparaat ook worden geïnspecteerd en bestuurd via de Reduxi-applicatie.
