Integratie van Reduxi met de P1-omvormer en de Siemens IM350/IM150 slimme meter maakt realtime data-acquisitie mogelijk, cruciaal voor optimale flexibiliteit van het systeem.

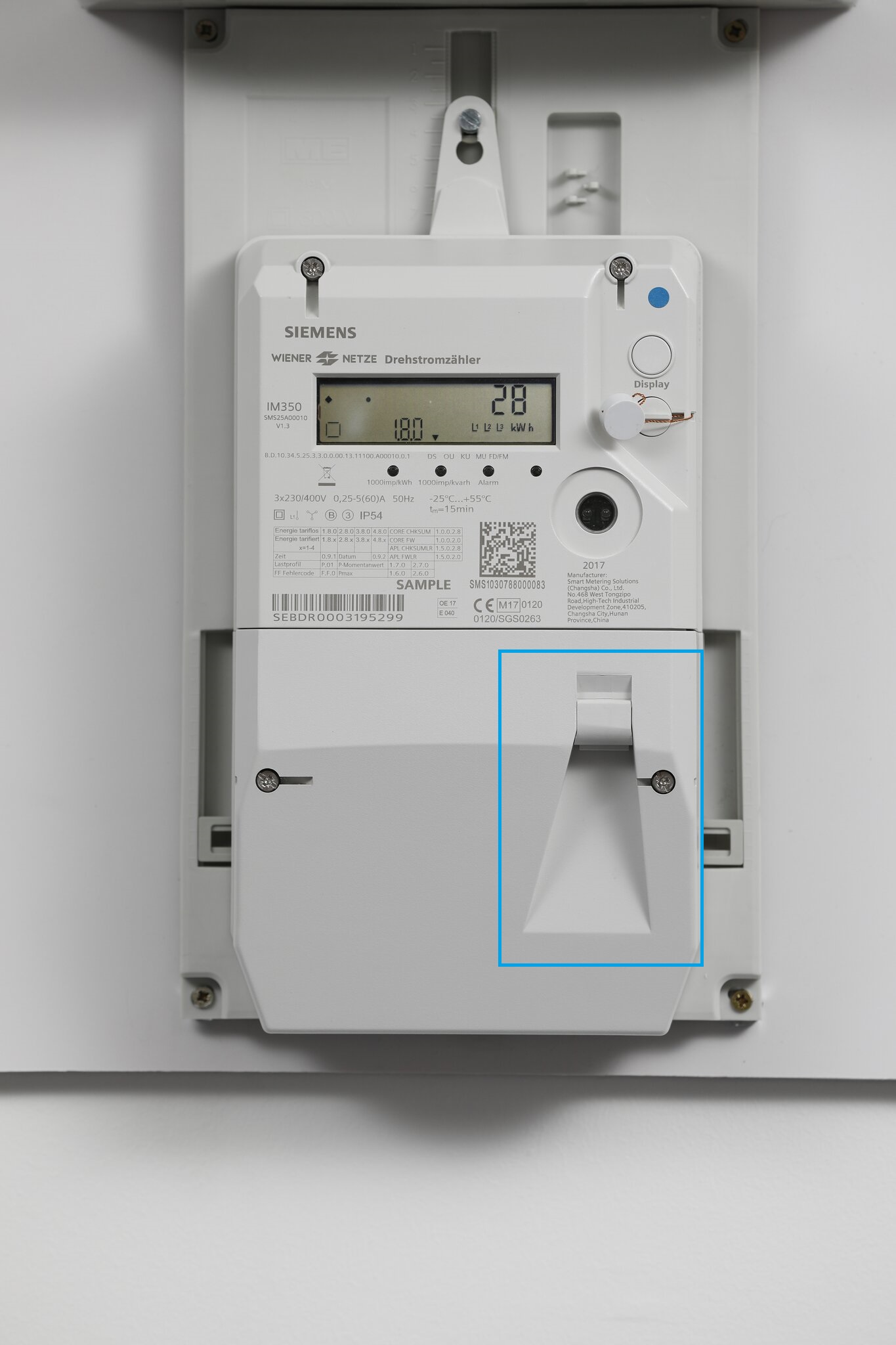

Afbeelding: P1-poort op Siemens IM350
1. Componenten voor het tot stand brengen van een verbinding met een slimme meter Siemens IM350/IM150
Componenten:
- Reduxi-controller en in sommige gevallen Reduxi Gateway-apparaat indien nodig als uitbreidingsapparaat.
- Converter P1 naar RS485.
- PoE-injector met één RJ12-connector (mannelijk en vrouwelijk) (apparaat nodig om externe voeding naar de datalijn tot stand te brengen).
- Één kabel met twee mannelijke RJ12-connectoren.
2. Fysieke verbinding tussen de P1-poort op de slimme meter en de Reduxi Controller met P1/RS485-converter.
OPMERKING: Siemens IM350/IM150 heeft een EXTERNE VOEDING nodig om metingen van P1 te activeren.

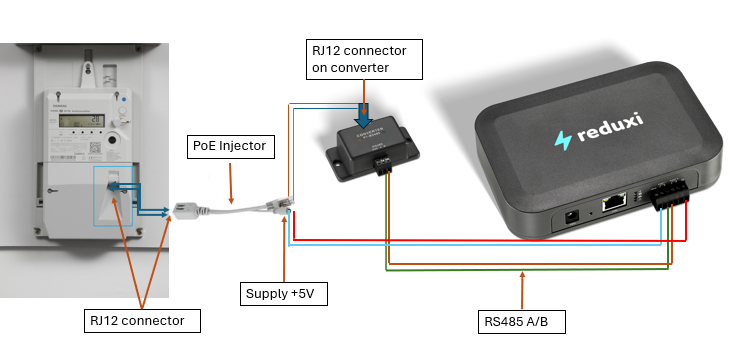

2.1 Aansluiting met P1/RS485-converter:
Verbinding, beschrijving:
- Verbind poort P1 op de slimme meter met de PoE-injector via een kabel met twee mannelijke RJ12-connectoren.
- Mannelijke RJ12-connector van PoE-injector naar vrouwelijke connector op P1/RS485-converter.
- RS485 A en B PIN op P1/RS485 converter naar A en B PIN op RS485-1 of RS485-2 op Reduxi controller.
- 0/+5 V PIN van Reduxi-controller naar voedingsingang op PoE-injector --> voedingsverbinding voor de datalijn.
Voor informatie over hoe u de Reduxi-controller op het lokale netwerk aansluit, volgt u de volgende link: Hoe sluit ik de Reduxi-controller aan?

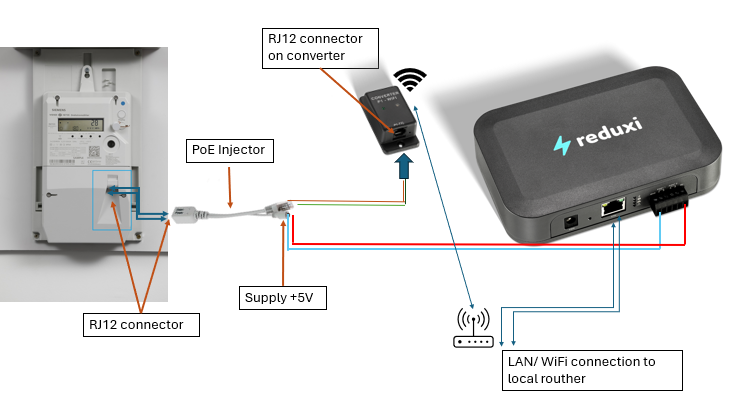

2.2 Verbinding met P1/Wi-Fi-converter:
Verbinding, beschrijving:
- Verbind poort P1 op de slimme meter met de PoE-injector via een kabel met twee mannelijke RJ12-connectoren.
- Mannelijke RJ12-connector van PoE-injector naar vrouwelijke connector op P1/Wi-Fi-converter.
- 0/+5 V PIN van Reduxi-controller naar voedingsingang op PoE-injector --> voedingsverbinding voor de datalijn.
- De gegevensoverdracht tussen de P1/Wi-Fi-converter en de Reduxi-controller vindt plaats via het lokale netwerk.
Voor informatie over hoe u de Reduxi-controller op het lokale netwerk aansluit, volgt u de volgende link: Hoe sluit ik de Reduxi-controller aan?
Voor informatie over hoe u P1/WiFi kunt verbinden met het lokale netwerk, volgt u de volgende link: Reduxi Converter P1 WiFi

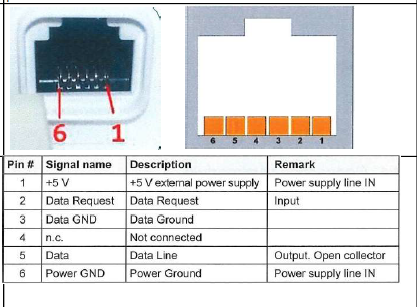

3. PIN-definitie voor P1-poort slimme meterinterface
OPMERKING: Voedingspinnen zijn gedefinieerd voor PIN 1 = +5V en PIN 2 = 0V
PIN definitie in het Duits:
4. Een nieuw apparaat toevoegen (Siemens IM350/IM150)
Meld u lokaal aan bij de Reduxi-configurator de controller en druk op de knop Apparaat toevoegen.

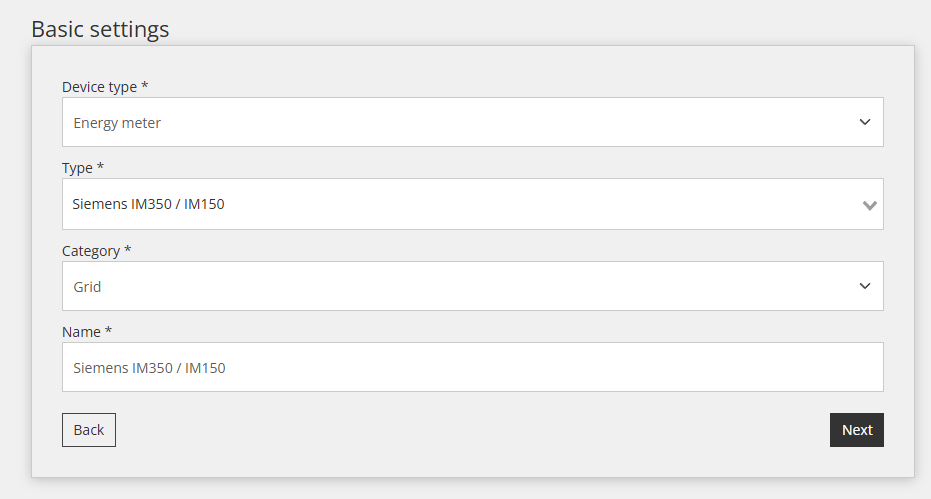

4.1 Basisinstellingen
In de eerste stap worden de basisinstellingen gedefinieerd:
- Selecteer Apparaattype: Slimme meter,
- Selecteer type: Siemens IM350 / IM150
- Geef het apparaat een naam
4.2 Apparaatconfiguratie voor communicatiekanaal
De tweede stap omvat het configureren van het communicatiekanaal, wat essentieel is voor communicatie tussen apparaten.

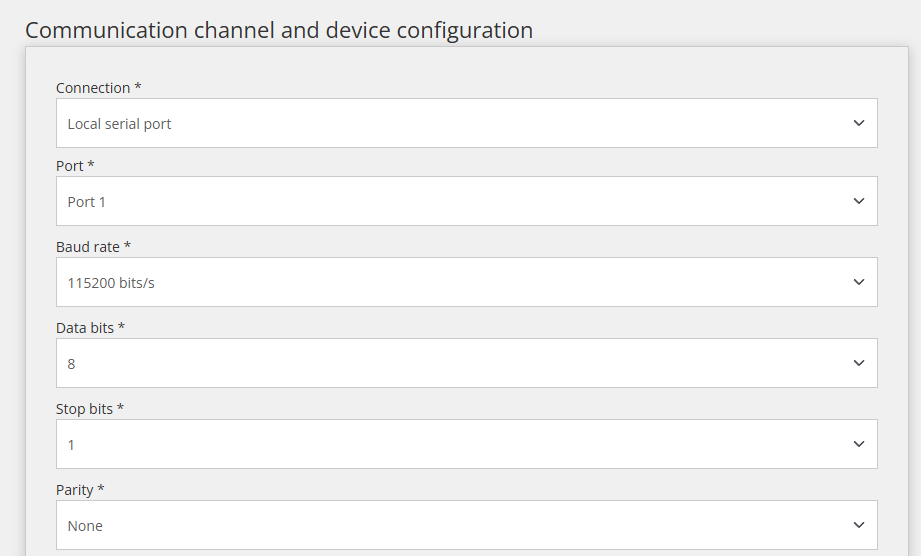

Het eerste deel van de communicatiekanaalinstellingen:
Het tweede deel van het communicatiekanaal:

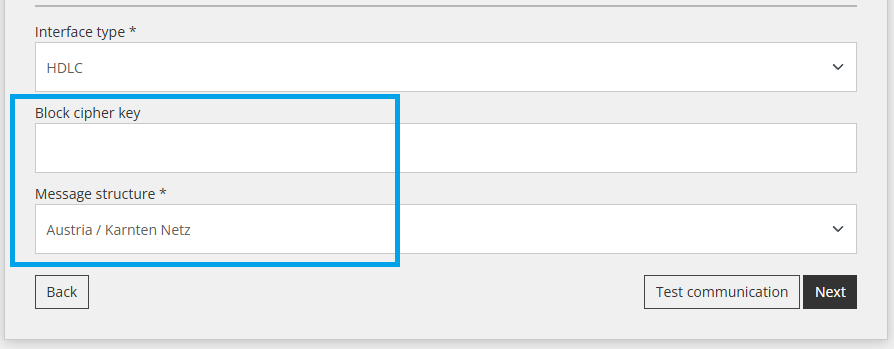

Er zijn twee extra parameters nodig:
- Blokcijfersleutel (verkregen van lokale DSO)
- Berichtstructuur (afhankelijk van DSO)
4.3 Testcommunicatie

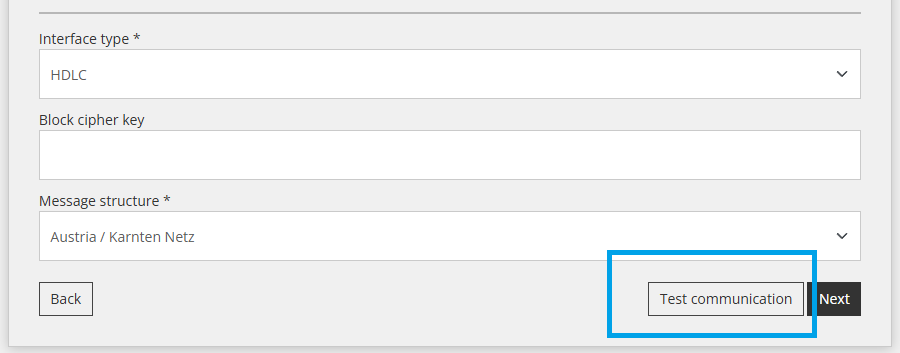

Onder alle velden van het communicatiekanaal die in de vorige stap zijn genoemd, bevindt zich een knop 'Communicatie testen'. Met deze knop kunt u controleren of de verbinding tussen de apparaten correct functioneert.

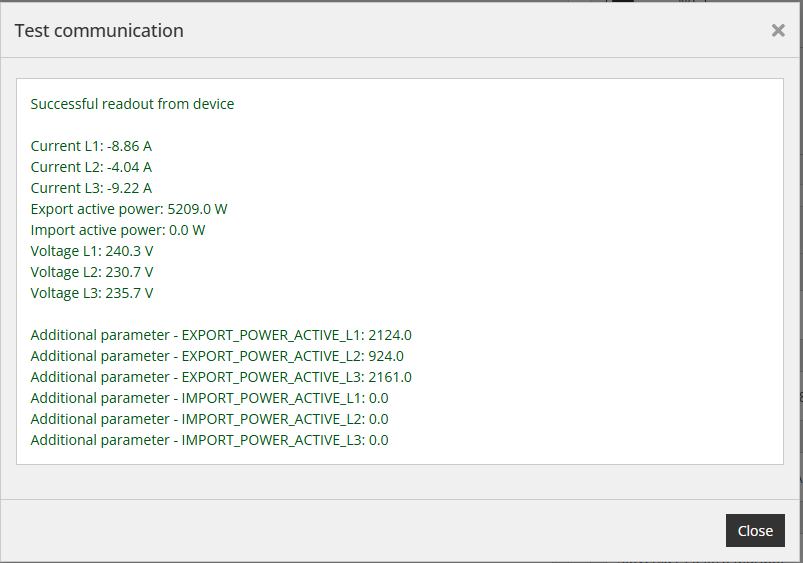

Succesvol antwoord:

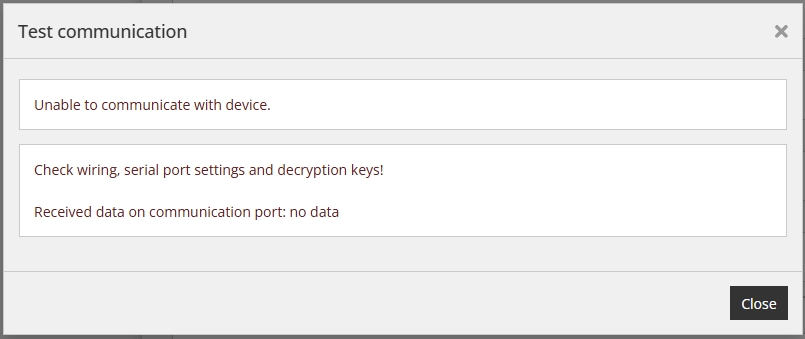

Mislukt antwoord:

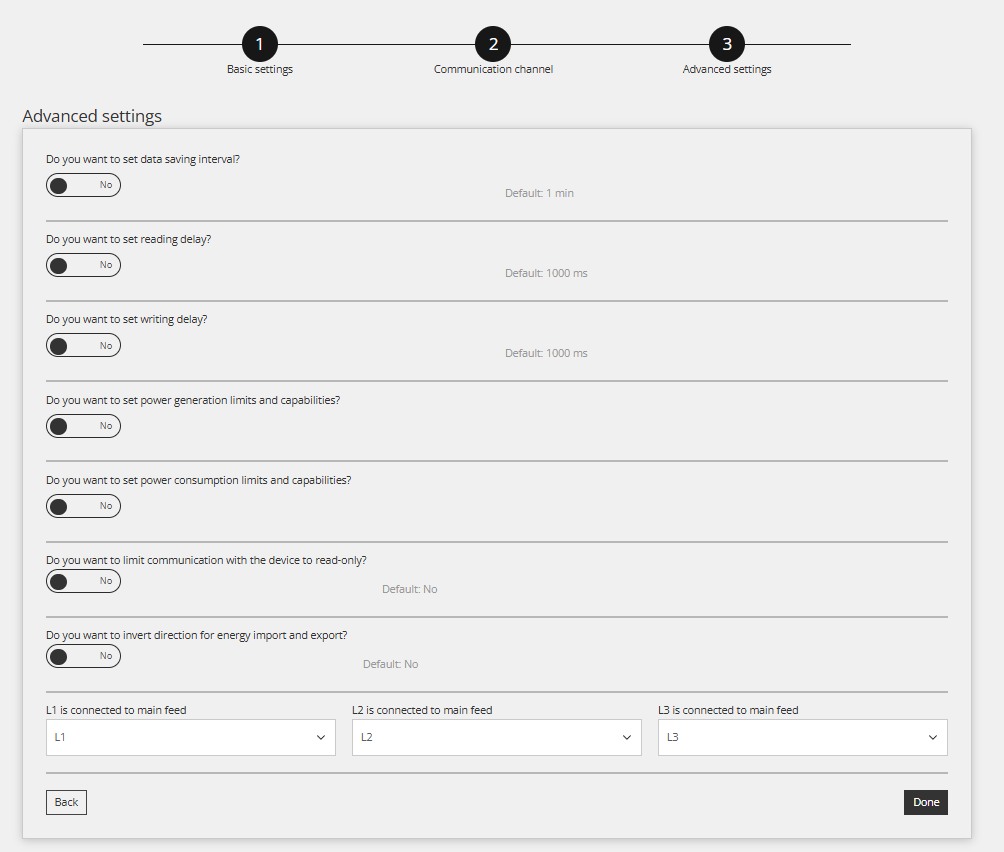

4.4 Geavanceerde instellingen
Deze sectie wordt gebruikt als er aan de speciale behoeften van de locatie moet worden voldaan. Standaard hoeft u niets te wijzigen onder Geavanceerde instellingen.
5. Lezingen van het apparaat
Het doel van dit punt is om te laten zien hoe u de metingen van het apparaat kunt controleren. Dit doet u onder 'Apparaat/Siemens IM350/150/Laatste meting'.
Zodra het apparaat succesvol is toegevoegd via de configurator, kan het worden bewaakt via de cloudapplicatie Reduxi.
