1. Overzicht
De Pixii PowerShaper en Pixii Home ondersteunen twee onafhankelijke Modbus communicatiemethoden voor integratie met de Reduxi controller:
Ondersteunde communicatiemodi:
- Modbus TCP/IP over Ethernet
- Modbus RTU over RS485 (Seriële COM4)
Slechts één communicatiemethode wordt tegelijkertijd gebruikt, afhankelijk van het ontwerp van de locatie en de beschikbare infrastructuur.
2. Communicatie-optie A – Modbus TCP/IP
2.1 Beschrijving
Modbus TCP/IP is de aanbevolen en meest gebruikte communicatiemethode.
Kenmerken:
- Communicatie via Ethernet
- Pixii en Reduxi moeten zich in hetzelfde IP-netwerk bevinden
- Eenvoudigere ingebruikname en probleemoplossing

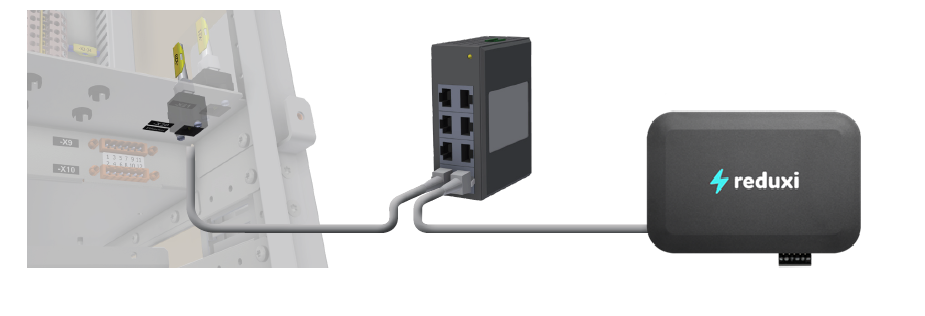

2.2 Fysieke verbinding – Modbus TCP/IP

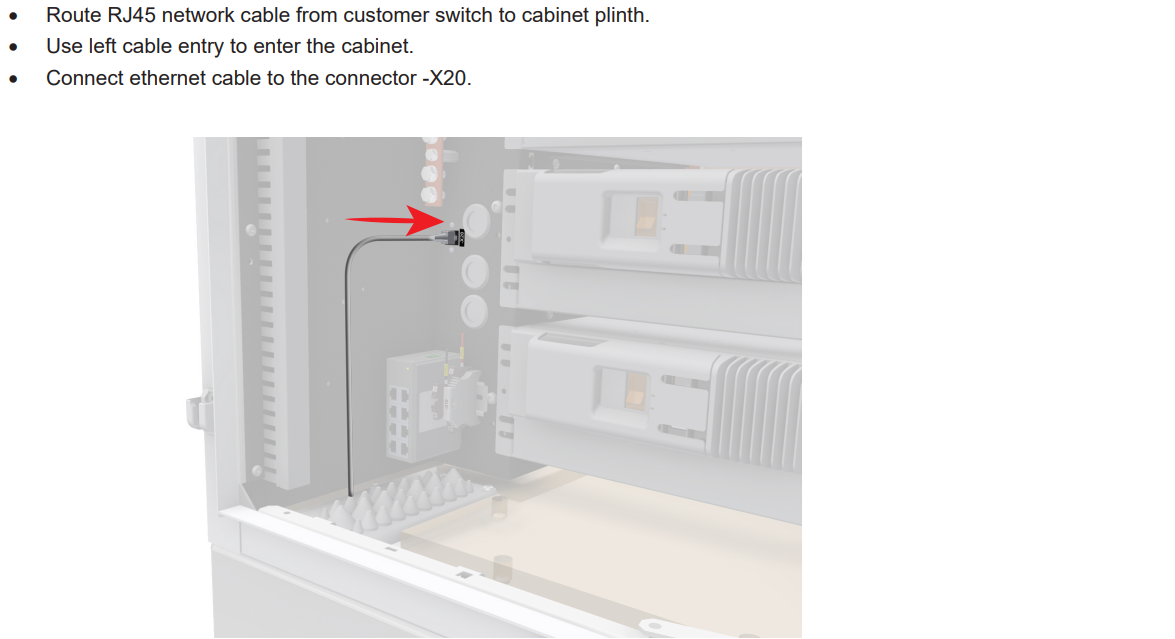

- Sluit de Pixii PowerShaper / Pixii Home aan op het lokale netwerk met een Ethernetkabel.
- Sluit de Reduxi-controller aan op hetzelfde lokale netwerk.

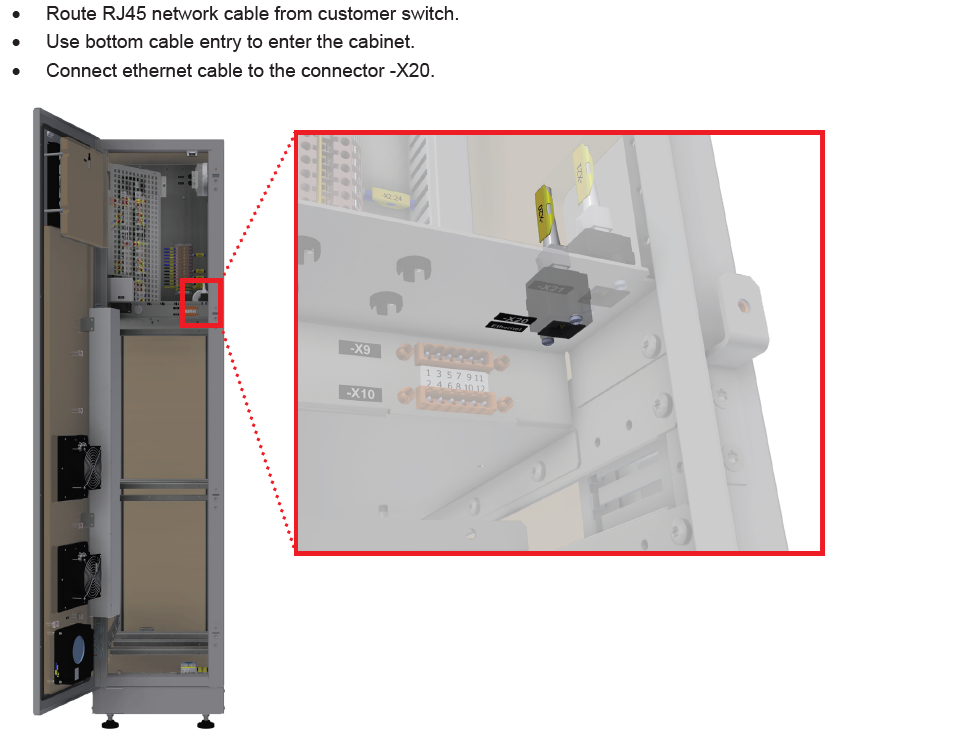

Voorbeelden van Ethernet-verbindingen:
- Pixii PowerShaper
- Pixii Home

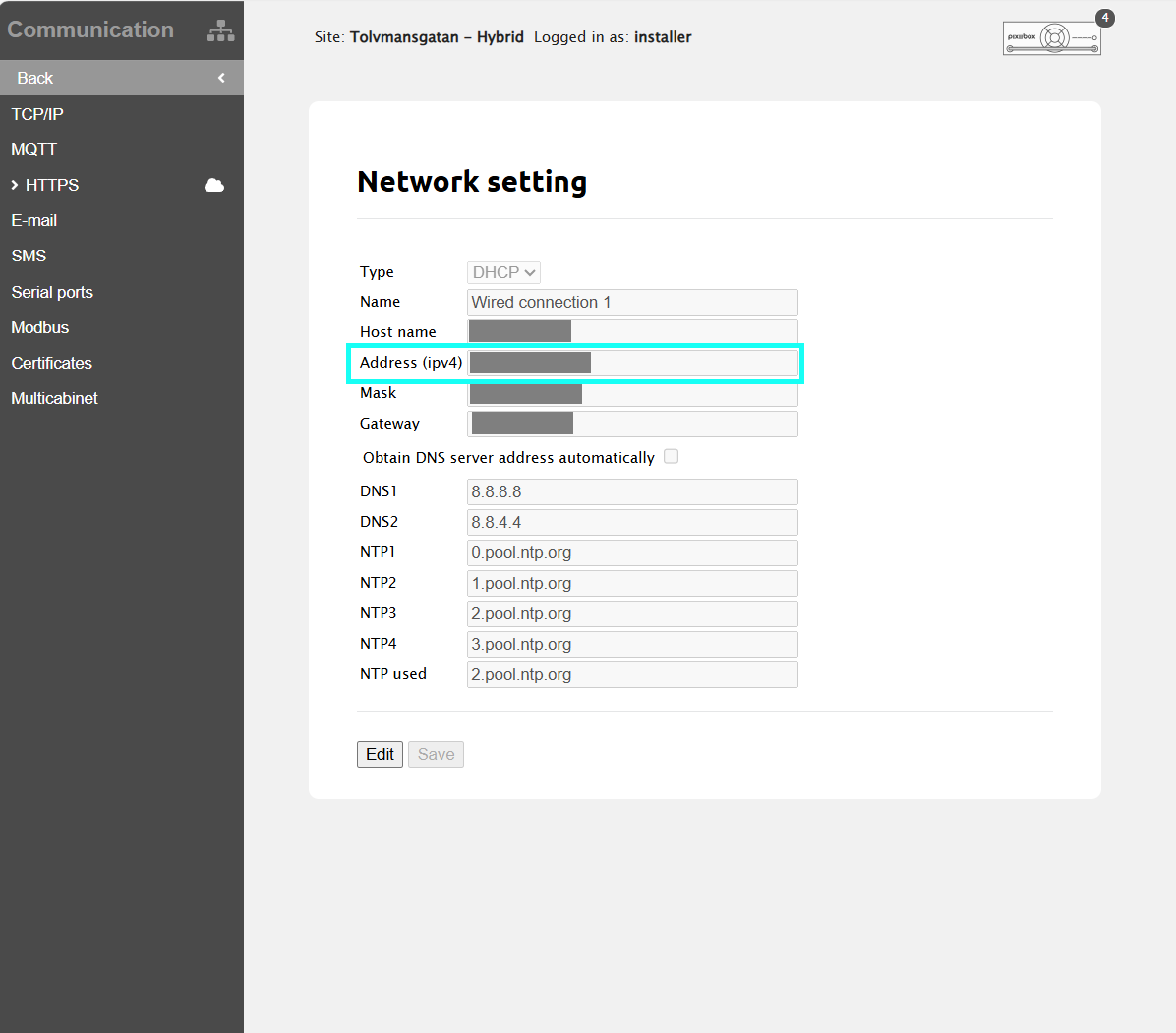

2.3 Netwerkconfiguratie (Pixii)

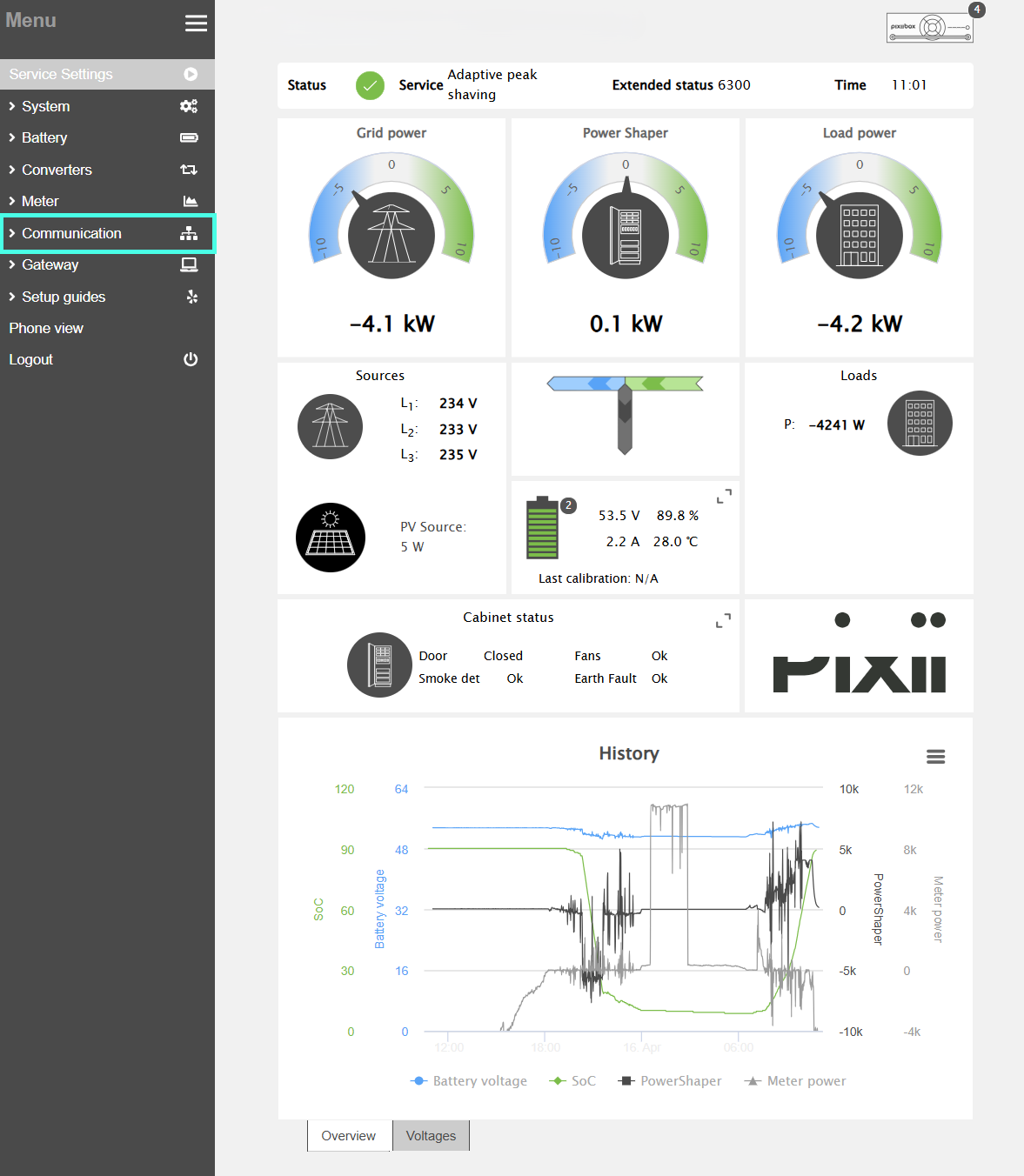

- Voer de Pixii-gebruikersinterface in
(Pixii Home App voor Pixii Home, Webinterface voor PowerShaper) - Navigeer naar:
Communicatie → Netwerkinstellingen
- Configureren:
- IP-adres
→ Statisch IP aanbevolen - Subnetmasker
- Gateway (indien vereist)
- Noteer het Pixii IP-adres voor de Reduxi-configuratie.

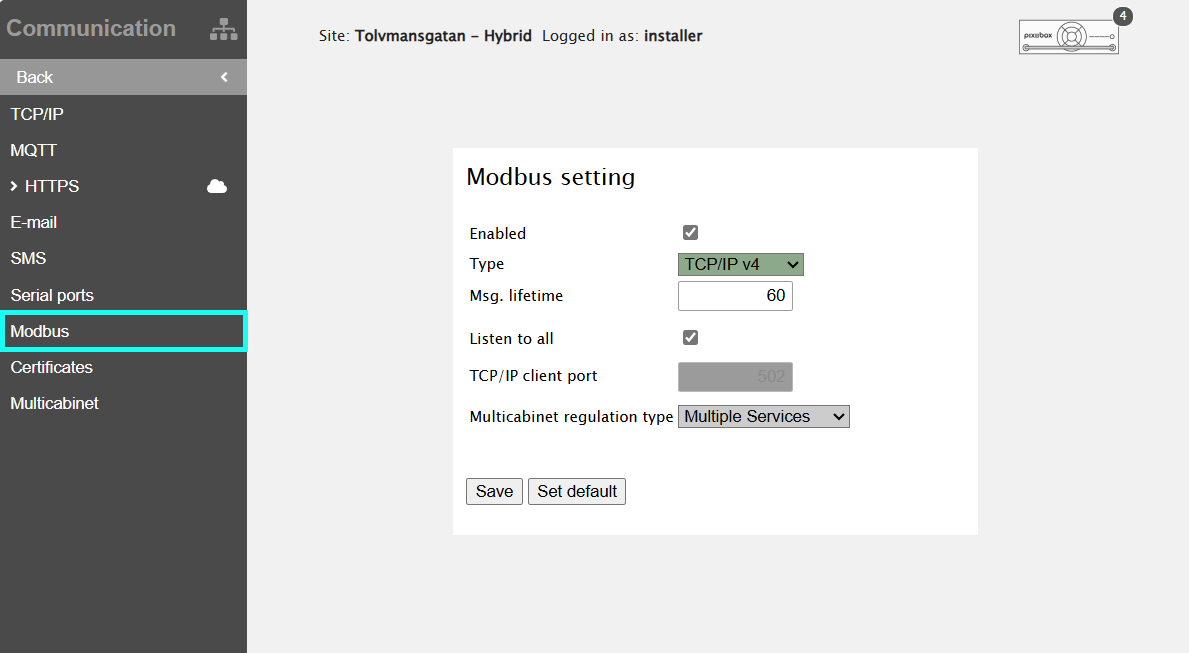

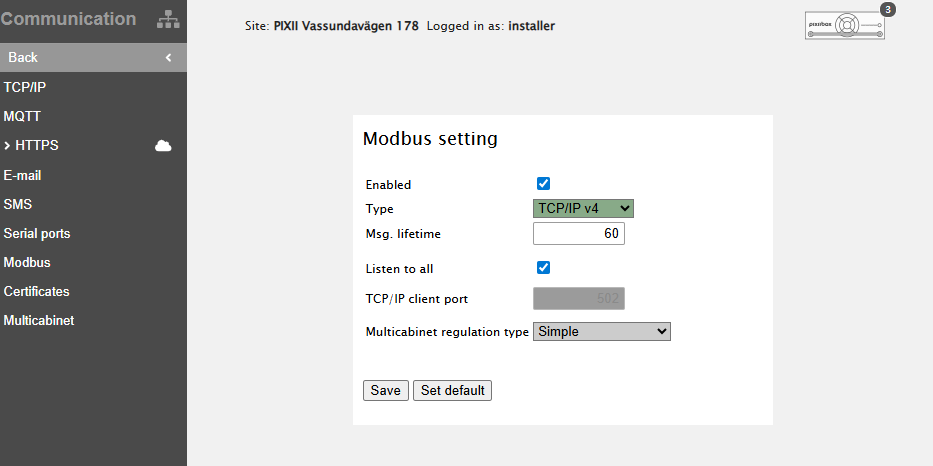

2.4 Modbus TCP-configuratie (Pixii)
- Navigeer naar:
Menu → Communicatie → Modbus
- Instellen:
- Ingeschakeld: Ja
- Type: TCP/IP
- TCP-poort: 502 (standaard)
- Sla de instellingen op.

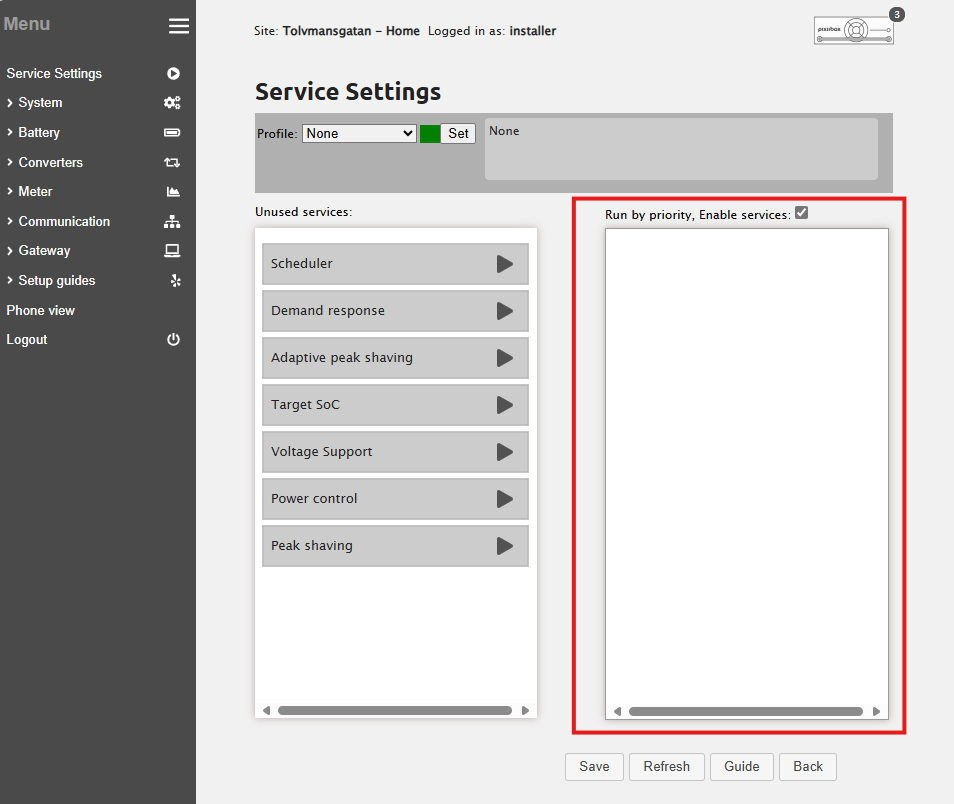

2.5 Multicabinet Regelingstype (Vereist voor Modbus TCP)
Navigeer naar:
Menu → Communicatie → Modbus
Er zijn twee opties beschikbaar:
Meerdere Services
- De interne besturingslogica van Pixii is actief
- Reduxi fungeert als een controlesysteem7
Simple Modbus
- Reduxi neemt de volledige controle
- Pixii functioneert als een geregeld apparaat
Als de Modbus-communicatie niet goed werkt, start PIXII opnieuw op.
Opmerking:
Het wijzigen van het Multicabinet-regelingstype kan alleen worden toegepast door Pixii-ondersteuning.
3. Communicatie-optie B – Modbus RTU over RS485
3.1 Beschrijving
Modbus RTU over RS485 wordt gebruikt wanneer:
- Ethernet niet beschikbaar is
- Een seriële industriële bus vereist is
Kenmerken:
- Seriële communicatie
- Vereist toegang tot de kast
- Gebruikt Pixii Gateway Seriële COM4

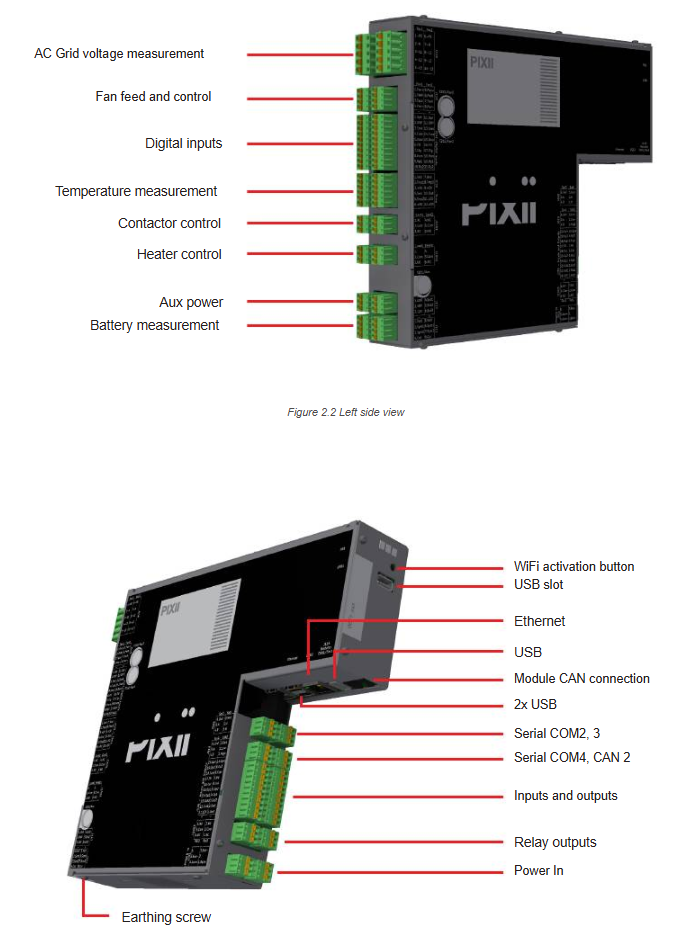

3.2 Fysieke locatie van RS485
- RS485 bevindt zich op de Pixii Gateway
- Aansluitpunt: Seriële COM4
- Fysieke toegang: binnenin de Pixii-kast
- Referentie: Figuur 2.3 – Zijaanzicht rechts (Seriële COM4)
3.3 Multicabinet Rolconfiguratie (Vereist voor RS485)
Navigeer naar:
Menu → Communicatie → Algemene instellingen
Single-cabinet systeem:
- Multicabinet rol: Client
Multi-cabinet systeem:
- Eén kast: Master
- Alle andere: Client
Opmerking:
De Multicabinet rol is onafhankelijk van Modbus master/slave rollen.
Pixii is altijd een Modbus slave.
3.4 Seriële poortconfiguratie (RS485)
Navigeer naar:
Menu → Communicatie → Seriële poorten
Selecteer Seriële poort tab “4” (COM4) en configureer:
| Parameter | Waarde |
|---|---|
| Ingeschakeld | Ja |
| Baudrate | 19200 |
| Databits | 8 |
| Stopbits | 1 |
| Pariteit | Geen |
Sla de instellingen op.
3.5 Modbus RTU-configuratie
Navigeer naar:
Menu → Communicatie → Modbus
Instellen:
| Parameter | Waarde |
|---|---|
| Ingeschakeld | Ja |
| Type | RS485 RTU |
| Berichtlevensduur | 60 |
| Seriële poortidentiteit | 4 |
| Seriële Modbus-adres | 1 (enkele kast) |
| Multicabinet regelingstype | eenvoudig |
Voor multi-cabinet systemen:
- Elke kast moet een uniek Modbus-adres gebruiken.
Sla de instellingen op.
4. Pixii toevoegen aan de Reduxi Controller
Deze stap is identiek voor beide communicatieopties, behalve voor het geselecteerde verbindingstype.
4.1 Apparaat toevoegen
Log in op de Reduxi-configurator en selecteer Apparaat toevoegen.
4.2 Basisapparaatinstellingen
- Apparaattype: Batterij
- Type: Pixii PowerShaper of Pixii Home
- Naam: Door gebruiker gedefinieerd

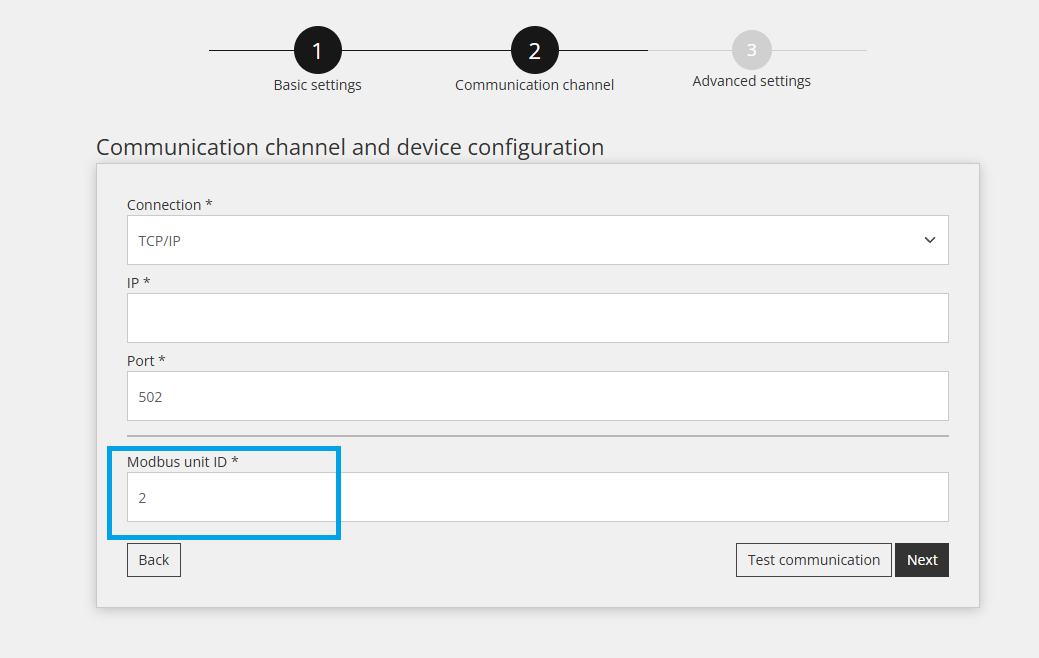

4.3 Selectie communicatiekanaal
Selecteer communicatietype:
- TCP/IP → voor Modbus TCP
- Seriële RS485 → voor Modbus RTU
Stel de parameters dienovereenkomstig in.

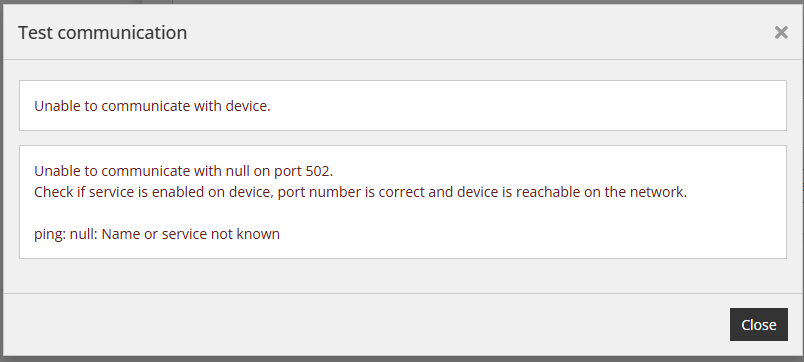

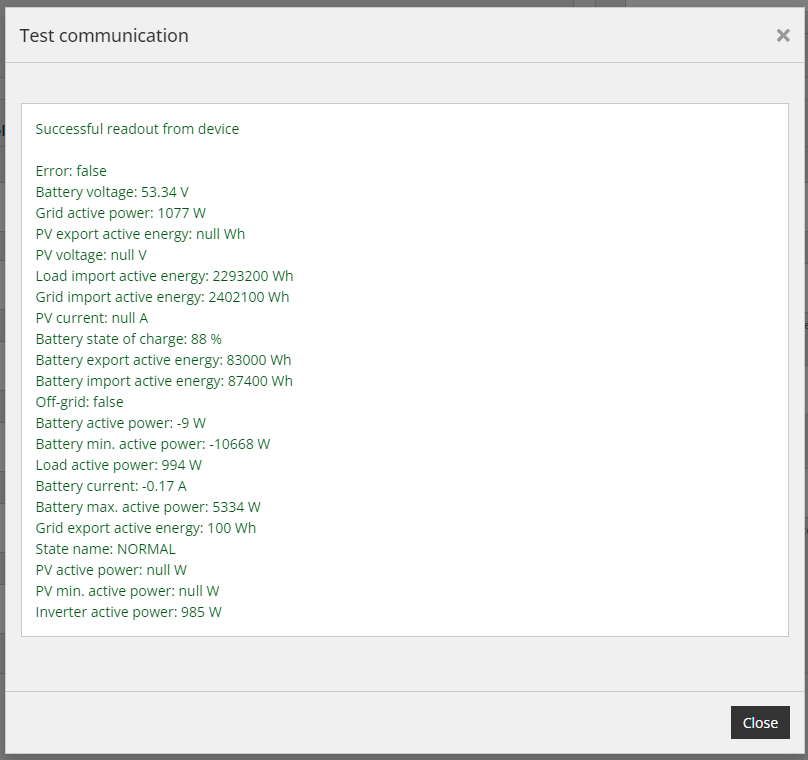

4.4 Communicatietest
Gebruik Test communicatie.
Mogelijke resultaten:
- ✅ Communicatie succesvol
- ❌ Communicatie mislukt
5. Geavanceerde instellingen
De geavanceerde instelling is willekeurig en is afhankelijk van de specifieke behoeften van de locatie waar de Reduxi-controller is geïnstalleerd. Nadat alle geavanceerde instellingen zijn voltooid, drukt u op de knop "Klaar" aan de rechteronderkant.
6. Instellingen/definitie voor PIXII-apparaten in Reduxi-configurator
De besturing van het PIXII-systeem kan met twee opties worden uitgevoerd, zoals beschreven in punt 3.3, PIXII Modbus-instellingen. Afhankelijk van welke optie wordt gebruikt, moet de gebruiker er ook rekening mee houden dat het juiste besturingstype moet worden gedefinieerd in de Reduxi-configurator voor elk PIXII-apparaat dat aan het systeem wordt toegevoegd.

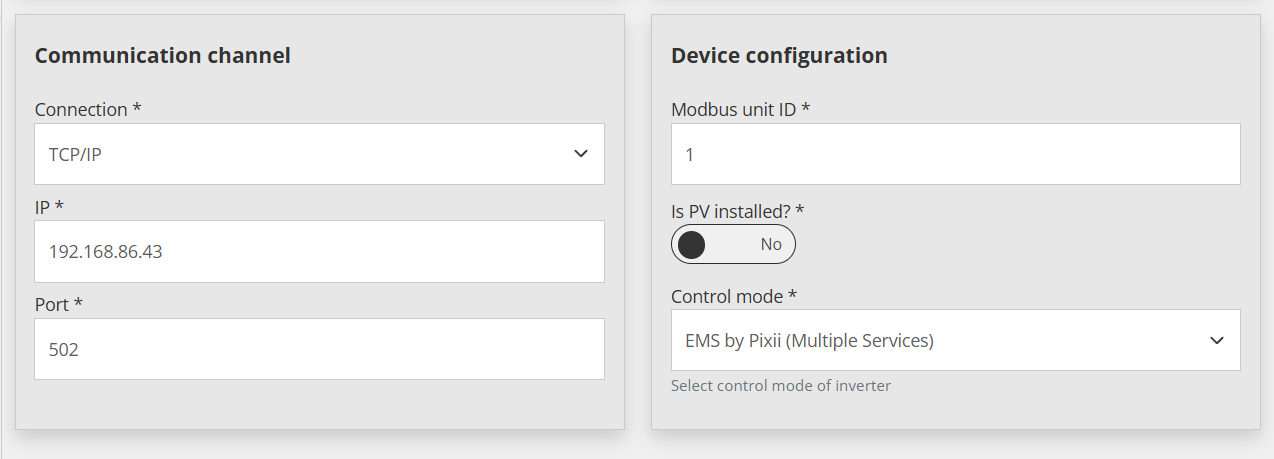

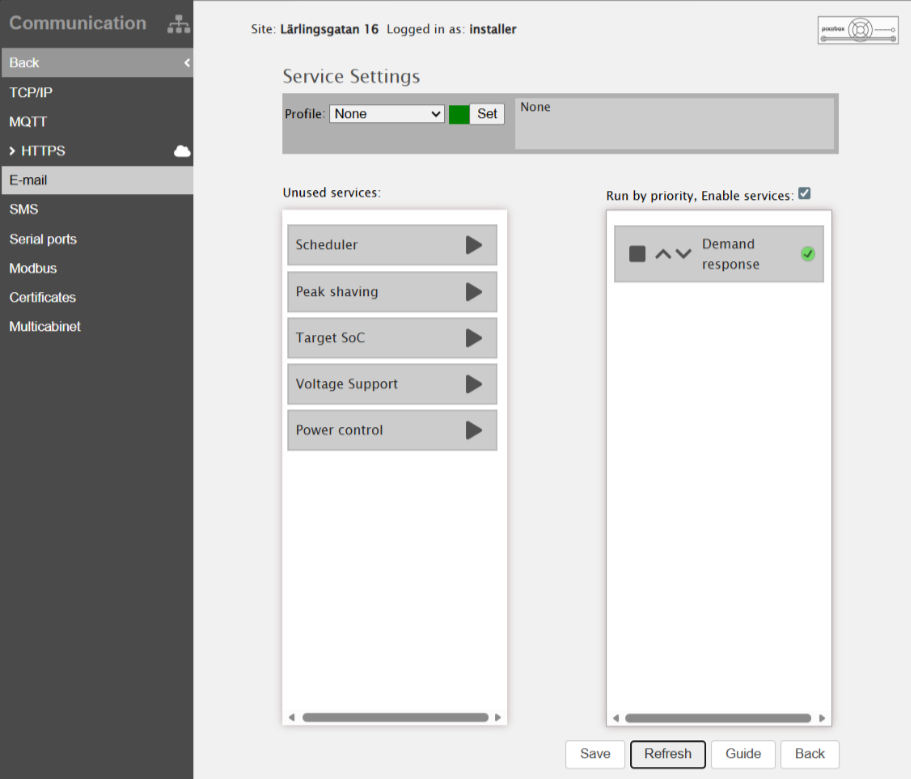

In het geval dat het Multiple Services apparaat onder het menu Apparaten/PIXII/Details/onder alle instellingen moet worden geconfigureerd, zoals weergegeven in de onderstaande afbeelding:

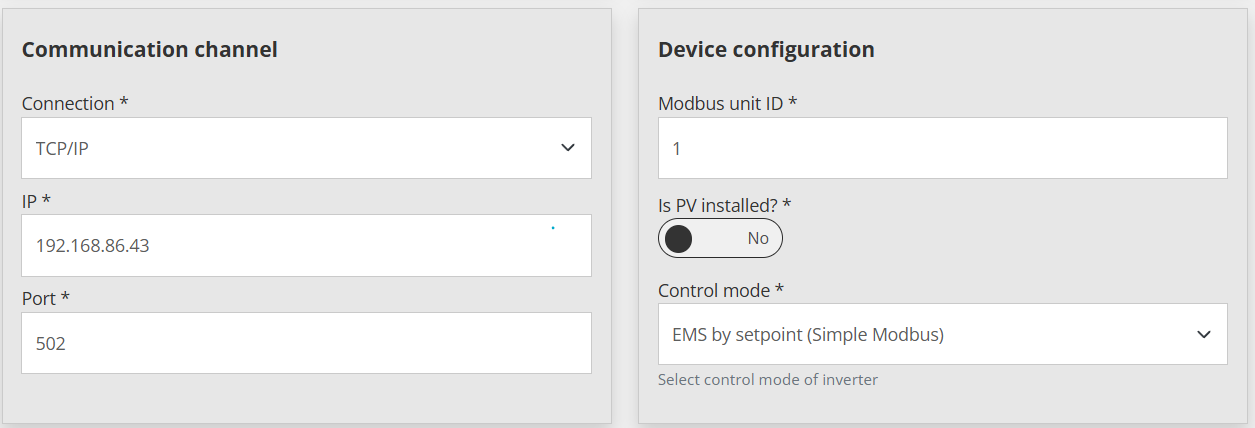

In het geval dat het Simple Modbus apparaat in het menu Apparaten/PIXII/Details/onder alle instellingen moet worden geconfigureerd, zoals weergegeven in de onderstaande afbeelding:
7. Laatste metingen
Nadat de communicatie met het nieuw toegevoegde apparaat succesvol is tot stand gebracht, kunnen de waarden ervan worden gecontroleerd onder Apparaten/PIXII PowerSharper in de Reduxi-configurator als aanvullende test.
Voor geavanceerde batterijcontrole kunt u het apparaat integreren in de strategie van het Reduxi-systeem. Onder Apparaten/PIXII PowerSharper of Home in de Reduxi-configurator, moet het besturingstype worden ingesteld op AUTO zodat commando's voor de strategie de batterij beïnvloeden.
Om maximale flexibiliteit en verlaging van de energiekosten te bereiken met betrekking tot dynamische prijzen en dynamische tarieven, volgt u de instructies voor het definiëren van een strategie via deze link: Strategieën voor Reduxi-controller.
Nadat het apparaat succesvol is toegevoegd, kan het ook worden bewaakt en bestuurd via de Reduxi-applicatie.
